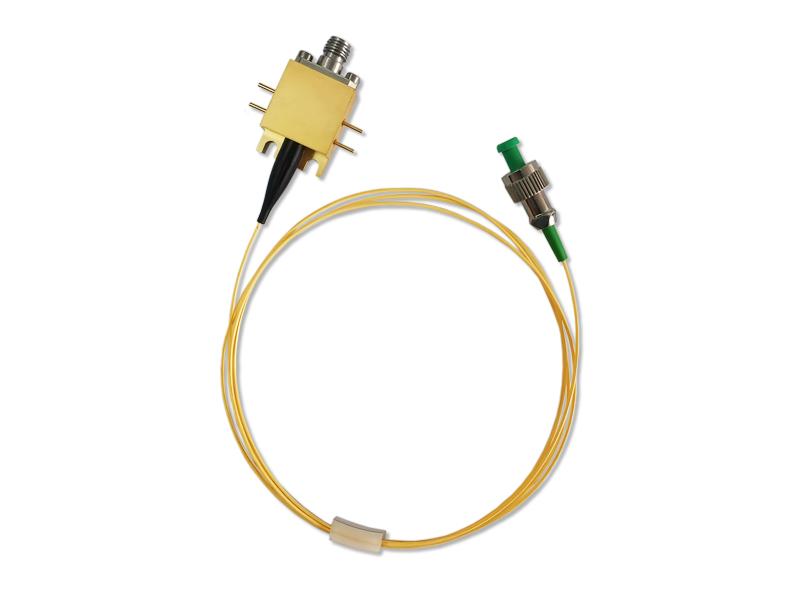

El módulo detector de alta velocidad HSPD4040 está diseñado para aplicaciones digitales y analógicas. Contiene un fotodiodo PIN de InGaAs con una longitud de onda de respuesta de 1250 a 1650 nm y la electrónica de adaptación necesaria.
El HSPD4040 puede proporcionar un ancho de banda de hasta 40 GHz. El módulo funciona a +5 V. Cumple con el estándar de entrada de fibra monomodo de 9/125 μm. El puerto de salida RF es un conector de 2,92 mm con una impedancia de 50 ohmios. El HSPD4040 está herméticamente sellado y pesa menos de 20 gramos. Cuenta con certificación ROHS 2.0.
Fotodetector InGaAs de alta velocidad de 40 G
|
Características
|
Aplicaciones
|
Selección de productos
|
Clasificación máxima típica y absoluta |
||||
|
Parámetro |
Símbolo. |
Típico |
Clasificación |
Unidad |
|
Rango de temperatura de almacenamiento |
TSTG |
-45 ～ +85 |
-55 ～ +85 |
°C |
|
Rango de temperatura de la caja de funcionamiento |
TC |
25 |
-40 ～ +85 |
°C |
|
Voltaje de polarización |
VR |
5 |
5 ～ 6 |
V |
|
Potencia de entrada óptica |
Alfiler |
+3 |
+10 |
mW |
|
Potencia óptica agotada |
PB |
- | +15 |
mW |
|
Temperatura de soldadura de plomo |
Tp |
280 (10 s) |
330 (10 s) |
°C |
|
Especificación óptica y eléctrica |
||||||
|
Parámetro |
Símbolo |
Mínimo |
Típico |
Máximo |
Unidades |
Nota |
|
Espectro de respuesta |
la |
1000 |
1650 |
Nuevo Méjico |
||
|
Ancho de banda de señal pequeña |
-3 dB |
35 |
40 |
GHz |
||
|
Potencia óptica de entrada máxima |
P.m |
|
13 |
mW |
2,3 |
|
|
Capacidad de respuesta |
R |
0,75 |
0,85 |
A/W |
1 | |
|
Planitud de amplitud |
A |
±2 |
dB |
|||
|
Voltaje de polarización para PD |
Vpd |
5 | 6 |
V |
3 | |
|
VSWR de salida |
ROE |
2.5 | 3 | |||
|
Potencia de salida de RF de saturación |
Abadejo |
-10 |
dBm |
|||
|
Corriente oscura |
Identificación |
1 | 40 |
n / A |
||
|
Impedancia de salida |
RL |
50 |
Ω |
|||
Nota
1. λ=1310 nm, 1550 nm
2. 2. 25° C sesgo normal
3. La exposición a valores máximos absolutos puede afectar negativamente la confiabilidad del dispositivo o provocar daños permanentes.
Curvas de respuesta típicas

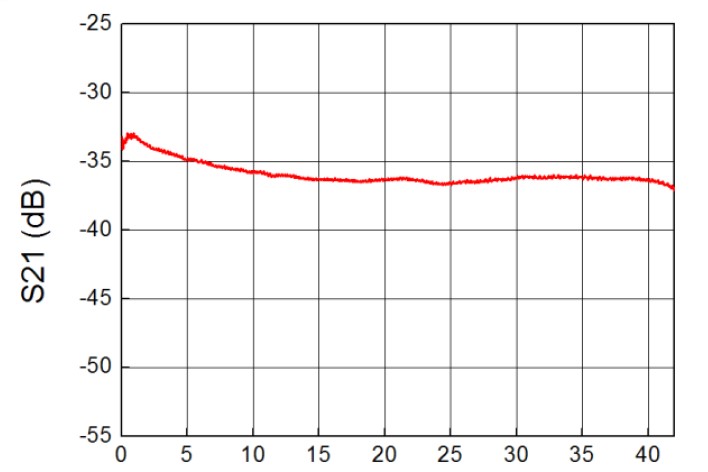

Fig.1 Respuesta de frecuencia del fotodetector 40G

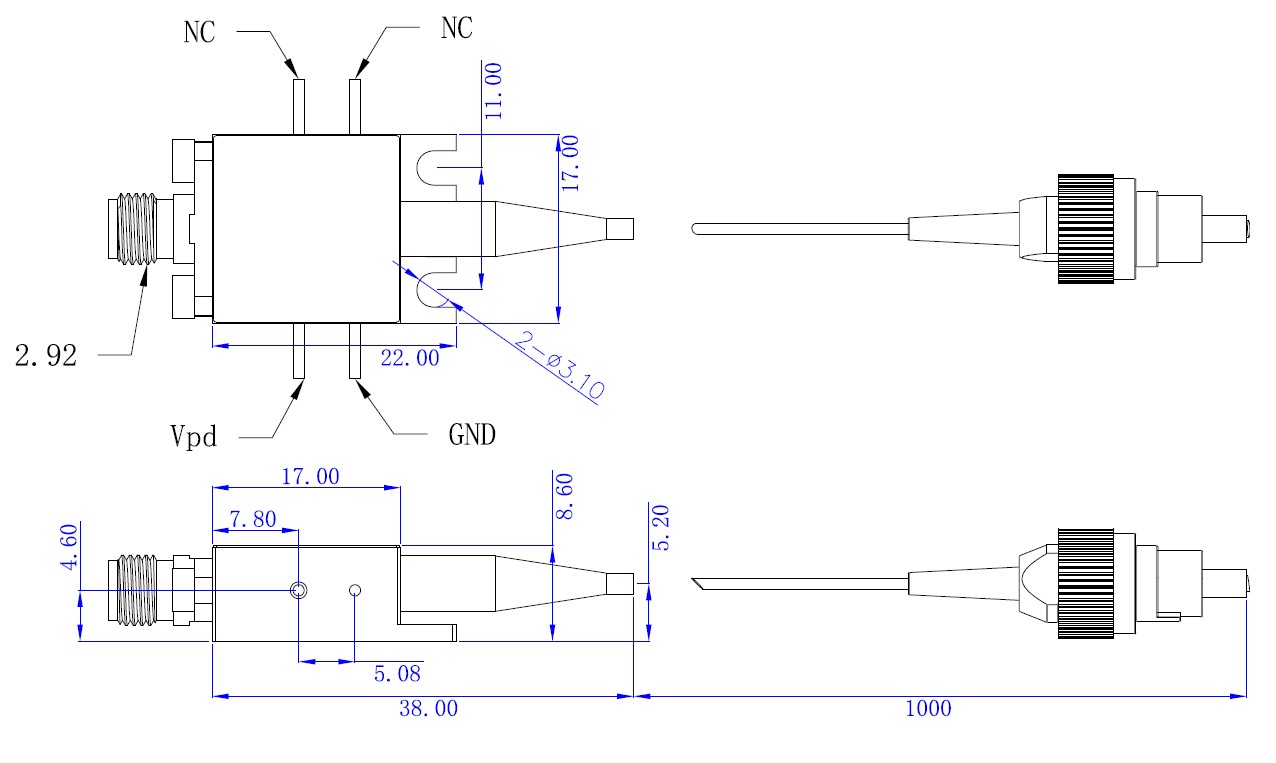

Dimensiones y pines (Unidad: mm)
Información de pedidos
|
Número de pieza |
Nota |
|
HSPD4040 |
Receptor PD de 40 GHz con conector de fibra SM FC/APC |
Precauciones
El radio de curvatura de la fibra no debe ser inferior a 20 mm para evitar que se dañe.
Asegúrese de que la faceta de acoplamiento de fibra esté limpia antes de conectarla al optocircuito.
Se requiere una protección ESD adecuada durante el almacenamiento, transporte y uso.
