Sala de equipos central – Solución de red en cascada CWDM/DWDM de múltiples sitios montada en poste

June 15 , 2026

Descripción general del esquema

Este esquema está diseñado para el escenario de transmisión en cascada en cadena desde la sala central de equipos hasta múltiples sitios montados en postes. Aprovechando la tecnología de multiplexación por división de longitud de onda CWDM/DWDM, permite la transmisión de señales de múltiples sitios y múltiples servicios sobre una sola fibra o un par de fibras mediante el despliegue coordinado de dispositivos pasivos multiplexores/demultiplexores,transceptores ópticos y OADM montados en postes. Resuelve los problemas de recursos de fibra insuficientes, despliegue exterior complejo y altos costos de expansión, y es aplicable a escenarios como monitoreo de seguridad, interconexión de campus y comunicación eléctrica.

Arquitectura principal y productos clave

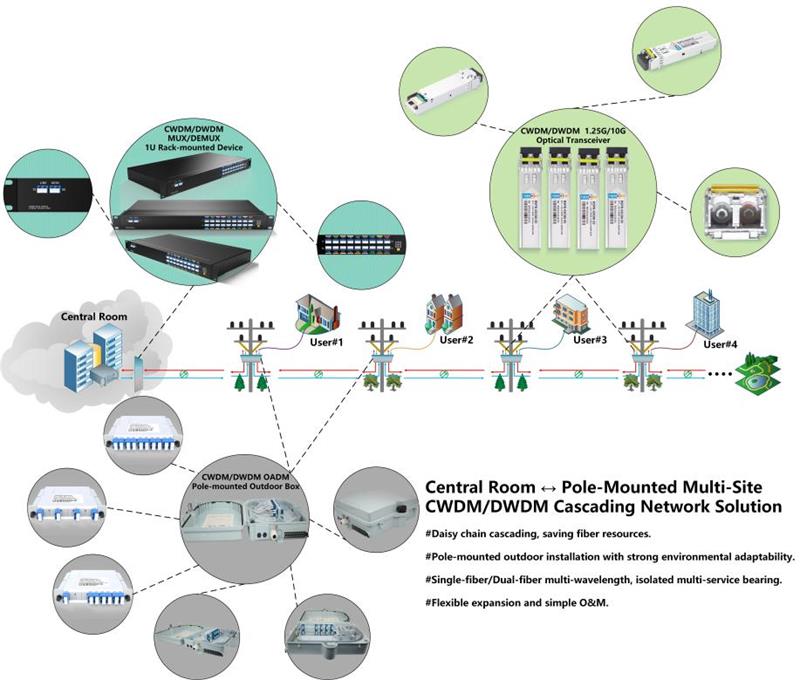

Arquitectura de red

Se adopta una topología en cascada en cadena (conexión en margarita):

Un multiplexor/demultiplexor CWDM/DWDM (MUX/DEMUX) montado en rack de 1U se despliega en la sala central de equipos para combinar y dividir las señales de todos los sitios.
La fibra óptica troncal pasa por los sitios montados en postes. Cada sitio está equipado con un dispositivo OADM exterior montado en poste, que realiza la inserción/extracción de señales de servicio locales mientras transmite de forma transparente las señales de otras longitudes de onda.
Los equipos de servicio de cada sitio se conectan al OADM mediante transceptores ópticos CWDM/DWDM (1.25G/10G), formando un enlace de retorno de "sala central de equipos → múltiples sitios → sala central de equipos".

Posicionamiento de productos clave

Central Equipment Room – Pole-Mounted Multi-Site CWDM/DWDM Cascading Network Solution

Posicionamiento de productos clave

Producto	Función principal	Ubicación de despliegue
Multiplexor/Demultiplexor CWDM/DWDM (MUX/DEMUX)Combina y divide señales de múltiples longitudes de onda para admitir transmisión de múltiples longitudes de onda	Combina y divide señales de múltiples longitudes de onda para admitir la transmisión de múltiples longitudes de onda sobre una sola fibra	Sala central de equipos (factor de forma montado en rack de 1U)
Transceptor óptico CWDM/DWDM (1.25G/10G)	Realiza la conversión fotoeléctrica de señales de servicio y la adaptación de longitudes de onda, asignando una longitud de onda independiente a cada sitio	Lado del equipo de servicio de cada sitio + lado de la sala central de equipos
Dispositivo OADM montado en poste	Añade/extrae selectivamente señales de la longitud de onda del sitio local y deja pasar otras señales, permitiendo una red en cascada en cadena	Sitios exteriores montados en postes

Ventajas principales del esquema

Ahorro de recursos de fibra: Con el modo de cascada en cadena, solo 1 núcleo de fibra o 1 par de fibras troncales puede admitir el retorno de servicios de múltiples sitios. En comparación con una red punto a punto, el uso de fibra se reduce en más del 80%.
Fuerte adaptabilidad ambiental: El OADM adopta un diseño montado en poste con protección de entrada IP65, admite funcionamiento en un amplio rango de temperatura y es adecuado para entornos exteriores hostiles como postes de servicios públicos y torres eléctricas.
Soporte aislado de múltiples servicios: Admite transmisión mediante fibra única y fibra dual. Diferentes longitudes de onda pueden transportar video, datos, voz y otros servicios de forma independiente sin interferencia mutua.
Expansión y operación y mantenimiento sencillos: Agregar un nuevo sitio solo requiere desplegar un OADM y transceptores ópticos de longitud de onda compatibles, sin necesidad de recableado. Los dispositivos pasivos no requieren mantenimiento rutinario.

Escenarios de aplicación típicos

Retorno centralizado de señales de video de monitoreo de seguridad urbano o de campus
Retorno de servicios en cadena para torres eléctricas y estaciones base de comunicación
Interconexión en cadena de múltiples edificios en parques industriales o campus
