En el campo de la comunicación por fibra óptica,
Cables de conexión de fibra óptica
Son como "cables de datos especializados" que conectan dispositivos de comunicación óptica. Entre ellos, los latiguillos de fibra óptica SC/APC ofrecen un excelente rendimiento en pérdida de retorno y una alta estabilidad del sistema, lo que los hace indispensables en entornos de transmisión óptica sensibles a la luz reflejada, como las redes de televisión por cable (CATV) y las redes ópticas pasivas (PON).
Durante la transmisión por fibra óptica, cuando la señal óptica llega al extremo del conector, incluso con una conexión firme, se refleja una pequeña cantidad de luz. Esta luz reflejada se mezcla con la señal original, lo que provoca distorsión de la señal, menor estabilidad e incluso daños en el equipo emisor de luz.

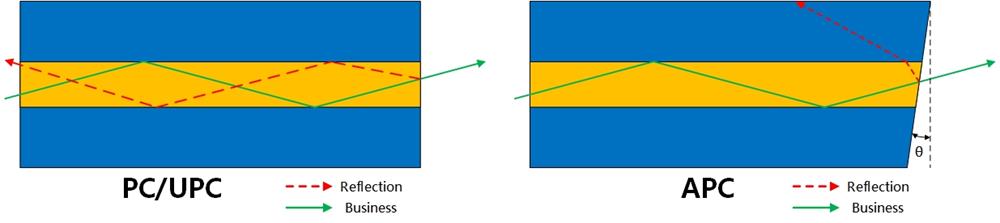

(Diferencia en la luz reflejada entre PC/UPC y APC)
Actualmente, la corriente principal es la

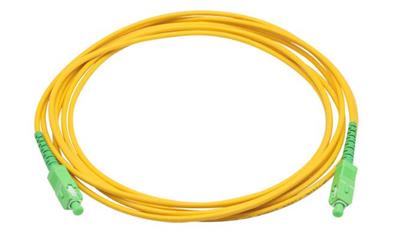

Cable de conexión de fibra óptica SC/APC con ángulo de 8 grados
Su principio y función principal son básicamente los mismos que los del latiguillo de fibra óptica SC/APC con ángulo de 9 grados. Sin embargo, la pérdida de retorno del latiguillo de fibra óptica SC/APC con ángulo de 9 grados puede superar los -65 dB, lo que significa que la luz reflejada se debilita a un nivel prácticamente insignificante. Se utiliza específicamente en sistemas de fibra óptica que requieren una reflexión extremadamente baja y una alta estabilidad de señal.
(El ángulo SC/APC de 8 grados se denominará SC/APC8 en adelante; el ángulo SC/APC de 9 grados se denominará SC/APC9 en adelante;)
II. Diferencias entre los latiguillos de fibra óptica SC/APC8 y SC/APC9
Nota: En principio, los cables de conexión de fibra óptica SC/APC8 y SC/APC9 no se pueden utilizar de forma interoperable por los siguientes motivos:
-
Mal contacto físico:
Los ángulos no coincidentes impiden una alineación precisa de los núcleos de fibra de los dos conectores, lo que genera un aumento brusco de la pérdida (que puede aumentar de 0,2 dB a más de 1 dB).
-
Riesgo de daños en el extremo:
El acoplamiento con ángulos no coincidentes provoca una presión de contacto desigual en el extremo de la férula de cerámica, lo que produce rayones y daños permanentes en el extremo de cerámica.
-
Degradación del rendimiento:
Incluso una conexión de corto plazo provocará una caída significativa en la pérdida de retorno, lo que no permitirá cumplir con los requisitos de rendimiento del sistema.
III. Características técnicas y escenarios de aplicación
Los cables de conexión de fibra óptica SC/APC8 y SC/APC9 tienen las características de pérdida de retorno extrema, fuerte capacidad antiinterferente y rendimiento estable, lo que los hace irreemplazables en campos con altos requisitos de estabilidad de señal:
1. Conexión con el equipo tradicional de estilo japonés
Para conectar equipos en regiones donde SC/APC9 es el estándar, como equipos de transmisión óptica tradicionales y equipos de red de acceso local (incluyendo OLT y repetidores ópticos) de fabricantes como la japonesa NTT, es posible que los productos originales utilizaran el mismo tipo de interfaz. En este caso, se deben seleccionar latiguillos de fibra óptica SC/APC9 que se ajusten a las especificaciones de interfaz del equipo y garanticen una transmisión de señal normal.
2. Redes de acceso de fibra FTTx
Ya sea fibra óptica hasta el edificio (FTTB) o fibra óptica hasta el hogar (FTTH), los latiguillos de fibra óptica SC/APC se utilizan ampliamente para conectar OLT (terminales de línea óptica) en salas de ordenadores y ONU (unidades de red óptica/módems ópticos) en el extremo del usuario, gracias a su baja reflexión y su fácil instalación. Por ejemplo, los latiguillos de fibra óptica SC/APC8 son estándar en proyectos de acceso de banda ancha, ya que evitan que la luz reflejada afecte la estabilidad de la carga y descarga de la señal de banda ancha, y admiten transmisiones de red de alta velocidad a 1000 M y superiores.
3. Radio y Televisión (CATV) y Sistemas de Transmisión de Señales Analógicas
En las salas de informática front-end para el acceso a señales de televisión por cable (CATV) y televisión satelital, se utilizan latiguillos de fibra óptica SC/APC para conectar transmisores de señal, divisores ópticos y amplificadores. Dado que las señales analógicas son extremadamente sensibles a la interferencia por reflexión, la baja pérdida de retorno del APC evita eficazmente las imágenes borrosas y fantasma. Por ejemplo, en la red troncal provincial de transmisión de Radio y Televisión de China, los latiguillos de fibra óptica SC/APC8 han sustituido por completo a los latiguillos de fibra óptica PC tradicionales, garantizando la transmisión estable de canales de alta definición 4K.
4. Pruebas, operación y mantenimiento de fibra óptica de alta precisión
En las pruebas de pérdida de enlaces con OTDR (reflectómetro óptico en el dominio del tiempo), la verificación de pérdidas tras la fusión de fibra óptica y el diagnóstico de fallos en los enlaces de comunicación, los latiguillos de fibra óptica SC/APC (de 8 o 9 grados, según el equipo) son herramientas esenciales. Por ejemplo, al probar enlaces de fibra óptica, el uso de latiguillos de fibra óptica SC/APC8 permite evitar la interferencia de la luz reflejada en las señales de prueba, localizar con precisión los puntos de ruptura y los puntos de pérdida anormales en el cable óptico, y mejorar la eficiencia de la operación y el mantenimiento.
5. Control Industrial y Comunicaciones Especiales
-
Escenarios industriales:
En los sistemas de detección de fibra óptica (como sensores de temperatura y presión) de las industrias petrolera y energética, se utilizan latiguillos de fibra óptica SC/APC para conectar sensores y controladores. Su baja reflectividad evita errores de interpretación de la señal causados por interferencias ambientales. Por ejemplo, el sistema de monitoreo de temperatura de oleoductos en yacimientos petrolíferos logra una precisión de ±0,1 °C mediante latiguillos de fibra óptica SC/APC.
-
Comunicación especial:
En enlaces de comunicaciones ópticas de corta distancia en los campos militar y aeroespacial,
Cables de conexión de fibra óptica SC/APC
Se utilizan para la transmisión de señales entre equipos debido a su resistencia a la vibración y características de contacto estable, que pueden soportar temperaturas extremas (-40℃~85℃) y choques mecánicos.
IV. Resumen
Los latiguillos de fibra óptica SC/APC8 y SC/APC9 comparten el mismo principio básico: logran un excelente rendimiento en pérdida de retorno y una sólida capacidad antiinterferencias gracias a la tecnología APC en ángulo. Son ideales para entornos que requieren una alta estabilidad de señal. Las principales diferencias radican en el ángulo y la adaptación regional: SC/APC8 es el estándar global y compatible con equipos en la mayoría de las regiones; SC/APC9 es exclusivo para equipos en entornos específicos. Cabe destacar que la interoperabilidad entre ambos está prohibida. Su uso estándar garantiza el funcionamiento eficiente y estable del sistema de transmisión óptica.
