Ante el rápido desarrollo de las redes de comunicación óptica y el crecimiento exponencial del tráfico de datos, los operadores y las empresas suelen enfrentarse al problema de la capacidad insuficiente en los sistemas DWDM de banda C (1525~1565 nm) existentes. Por un lado, los canales de división de longitud de onda ocupados por los servicios originales de banda C están prácticamente saturados; por otro lado, existe una demanda urgente de nuevos servicios a velocidades de 100 Gbps o superiores, y la expansión debe completarse sin añadir una gran cantidad de recursos de fibra óptica, e incluso sin interrumpir los servicios existentes.
La banda O (1260~1360 nm), una banda de longitud de onda complementaria a la banda C en características, ofrece ventajas como baja pérdida de transmisión, excelentes propiedades de dispersión y cotransmisión con la banda C a través de la misma fibra. Elimina la necesidad de nuevos recursos de fibra óptica troncal, lo que convierte la solución de expansión de la banda O basada en sistemas WDM de banda C existentes en la opción preferida para una expansión de bajo costo y alta eficiencia. Este documento describe el despliegue topológico, las tecnologías clave y las características de la solución para expandir los servicios de la banda O en sistemas WDM de banda C existentes (con y sin puertos independientes de 1310 nm) en combinación con dos modos de conexión de expansión de ingeniería típicos, proporcionando referencias técnicas para la expansión real de la red. (Los siguientes escenarios toman como ejemplo los servicios de doble fibra).
Instalaciones de expansión
-
No se ha desplegado EDFA en el enlace.
-
Distancia del enlace ≤ 40 km
-
Canales de expansión ≤ 16CH (sistema de doble fibra) u 8CH (sistema de fibra única)
(
FiberWDM

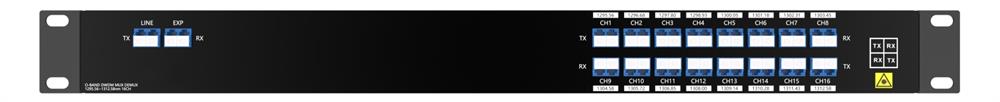

Multiplexor/demultiplexor de 16 canales en banda O con puerto EXP)
Escenario 1: Ampliación de los servicios de banda O en WDM de banda C con puerto independiente de 1310 nm
Estructura topológica y principio técnico

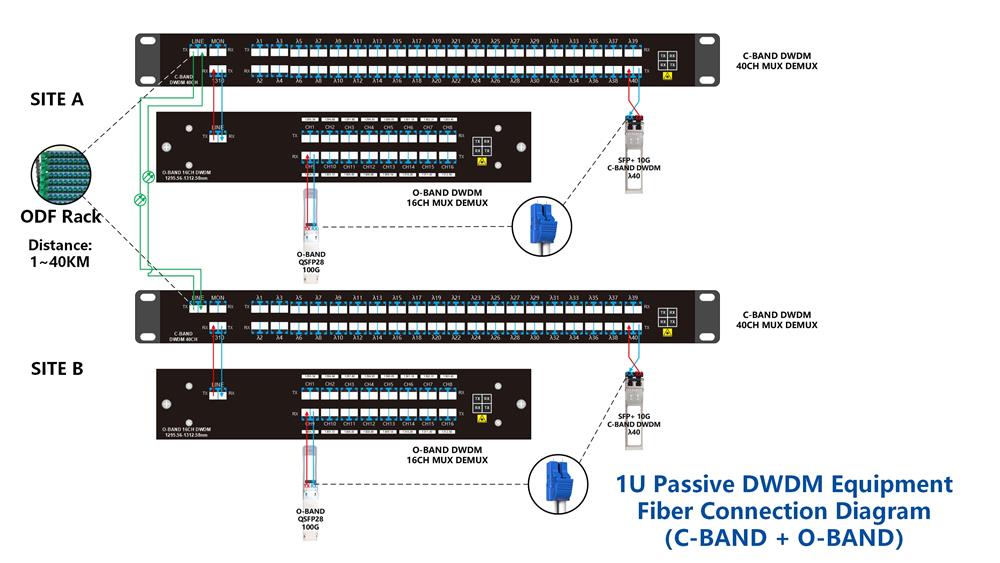

Este escenario se aplica a los equipos WDM de banda C existentes (por ejemplo, multiplexores/demultiplexores DWDM de 40 canales) que cuentan con un puerto independiente de 1310 nm (1310 ± 50 nm). Los equipos de banda O (por ejemplo, multiplexores/demultiplexores DWDM de banda O de 16 canales) se conectan rápidamente utilizando este puerto, con el modo de conexión que se muestra en la figura anterior.
-
Conexión de despliegue:
Implemente un dispositivo WDM de banda O en cada extremo, el cual se instala en el mismo rack que el dispositivo WDM de banda C existente para ahorrar espacio en la sala de equipos. Conecte directamente el puerto LINE del dispositivo WDM de banda O al puerto de 1310 nm del dispositivo WDM de banda C mediante fibras ópticas de doble núcleo, sin componentes adicionales de multiplexación/demultiplexación, sin necesidad de operar con equipos de banda C existentes ni interrumpir el servicio, lo que permite una implementación rápida.
-
Acceso al servicio:
Acceda al transceptor QSFP28 100G de banda O con la misma longitud de onda que el puerto de canal correspondiente del dispositivo WDM de banda O para lograr una actualización fluida de la capacidad de la red.
-
Tecnologías clave:
El puerto de 1310 nm admite de forma nativa servicios de banda O, lo que permite una expansión fluida sin conversión optoeléctrica adicional y protege las inversiones existentes. Admite transmisión sin repetidores en un rango de 1 a 40 km, adaptándose a escenarios de distancia media y corta, como redes de campus. Los servicios de banda C y banda O están físicamente aislados mediante diferentes longitudes de onda, evitando interferencias mutuas y garantizando la estabilidad del servicio.
-
Características de la solución:
Excelente compatibilidad, gran aprovechamiento de sistemas heredados, transmisión estable, despliegue eficiente, bajo coste y sin interrupciones del servicio.

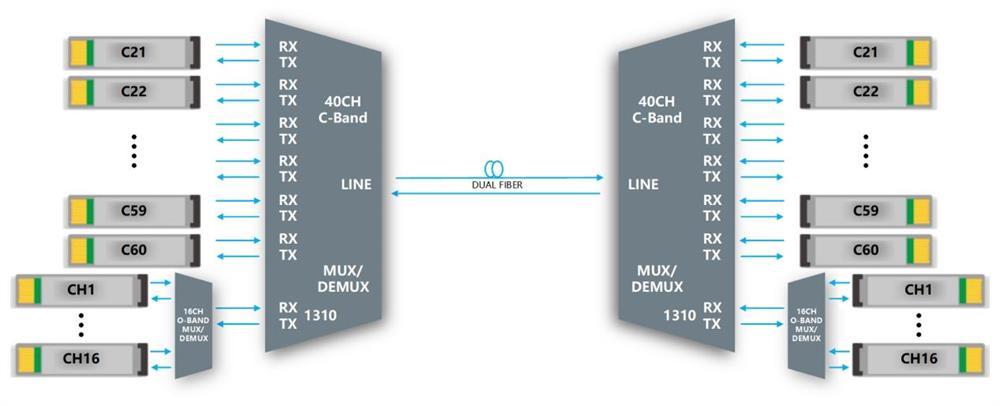

(Diagrama de aplicación de doble fibra, puerto 1310 independiente para expansión)

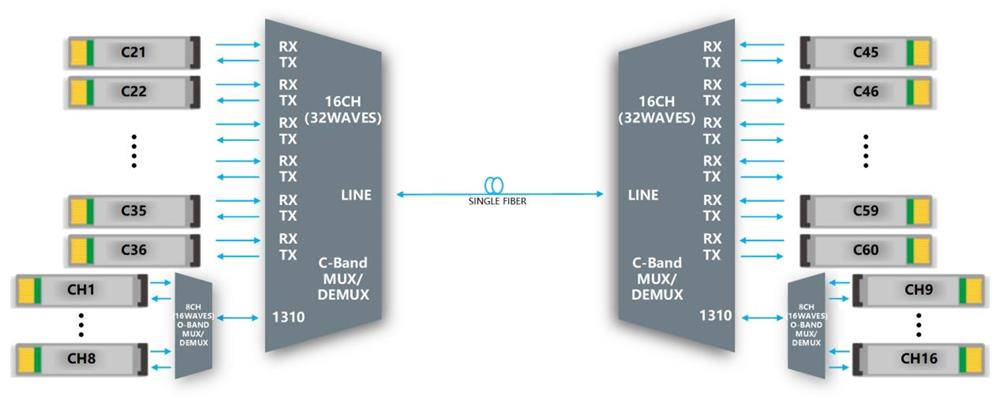

(Diagrama de aplicación de fibra única, puerto 1310 independiente para expansión)
Escenario 2: Ampliación de los servicios de banda O en WDM de banda C sin puerto independiente de 1310 nm
Estructura topológica y principio técnico

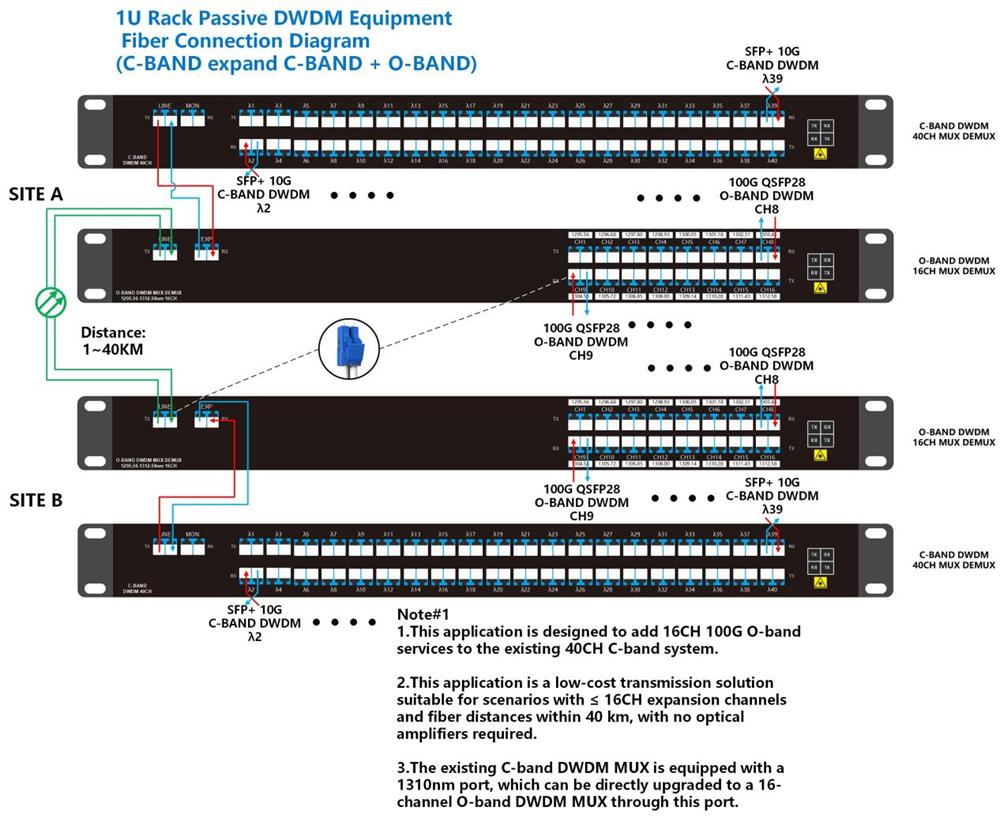

Este escenario se aplica a equipos WDM de banda C existentes (por ejemplo, multiplexores/demultiplexores DWDM de 40 canales) que no cuentan con un puerto independiente de 1310 nm. Los servicios originales de banda C se transmiten a través del puerto EXP del dispositivo WDM de banda O para lograr la expansión y la cotransmisión en la misma fibra. Este escenario requiere pequeñas modificaciones en los puentes ópticos del dispositivo WDM de banda C y una breve interrupción del servicio, con el modo de conexión específico que se muestra en la figura anterior.
-
Conexión de despliegue:
Implemente un dispositivo WDM de banda O en cada extremo, instalado en el mismo rack que el dispositivo WDM de banda C existente. En este momento, es necesario interrumpir los servicios originales y reconectar el cable principal de doble núcleo desde el puerto LINE del dispositivo de banda C al puerto LINE del dispositivo de banda O. Los servicios de banda C originales se restablecen conectando el puerto LINE del dispositivo de banda C al puerto EXP del dispositivo de banda O mediante fibra óptica de doble núcleo.
-
Acceso al servicio:
Acceda al transceptor QSFP28 100G de banda O con la misma longitud de onda que el puerto de canal correspondiente del dispositivo WDM de banda O para lograr una actualización de capacidad sin problemas.
-
Tecnologías clave:
El componente integrado de 1310 nm permite una expansión fluida del servicio en banda O sin conversión optoeléctrica adicional, protegiendo así las inversiones existentes. Admite transmisión sin repetidores en un rango de 1 a 40 km, adaptándose a escenarios de distancia media y corta, como redes de campus. Los servicios en banda C y banda O están físicamente aislados mediante diferentes longitudes de onda, evitando interferencias mutuas y garantizando la estabilidad del servicio.
-
Características de la solución:
Gran versatilidad, costes controlables, expansión flexible, estabilidad y fiabilidad, y breve interrupción del servicio.

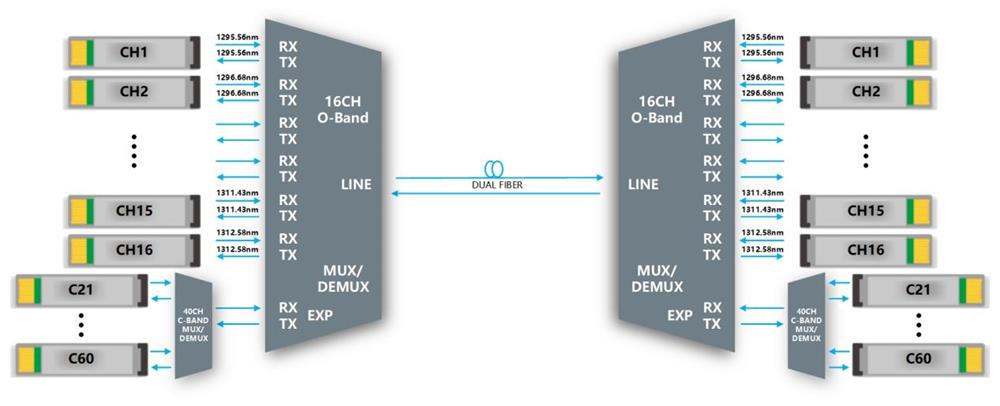

(Diagrama de aplicación de doble fibra, el puerto EXP permite la expansión)

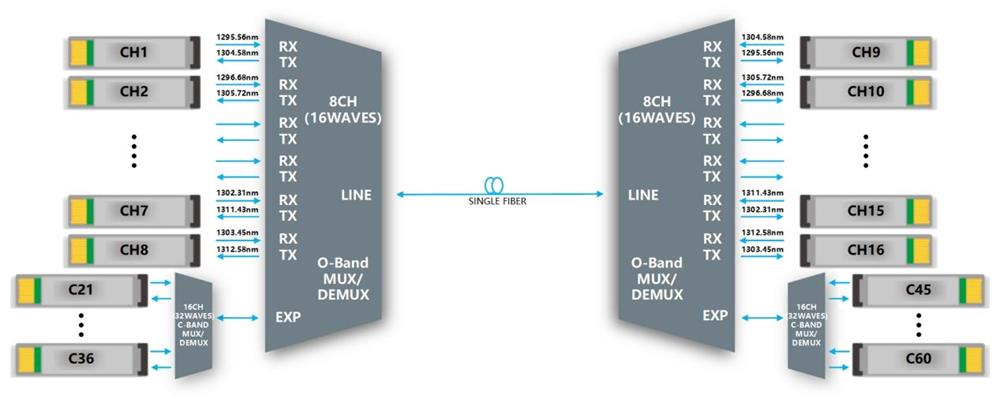

(Diagrama de aplicación de fibra única, expansión lograda a través del puerto EXP)
Comparación técnica
|
|
Solución de expansión con puerto de 1310 nm
|
Solución de expansión sin puerto de 1310 nm
|
|
Condiciones dependientes
|
Requiere que el equipo de banda C existente esté equipado con un puerto independiente de 1310 nm.
|
No requiere ningún puerto especial, es compatible con equipos estándar de banda C.
|
|
Complejidad de la implementación
|
Bajo consumo, solo requiere acoplamiento entre el puerto de 1310 nm y el equipo de banda O.
|
Bajo, requiere operaciones menores y cambia el modo de conexión de fibra original.
|
|
Compatibilidad del servicio
|
Compatible con los servicios originales de banda C, añade servicios de banda O, sin interrupciones.
|
Compatible con los servicios originales de banda C, añade servicios de banda O, interrupción a corto plazo.
|
|
Distancia de transmisión
|
1~40 km (sin repetidores)
|
1~40 km (sin repetidores)
|
|
Costo
|
Relativamente bajo, no requiere componentes adicionales.
|
Bajo, lo que requiere la adición de componentes de 1310 nm.
|
|
Escenarios aplicables
|
Escenarios en los que el WDM existente tiene un puerto independiente de 1310 nm y requiere una rápida expansión.
|
Escenarios en los que el WDM existente no tiene un puerto independiente de 1310 nm y se busca versatilidad en los equipos.
|
Información para realizar pedidos
|
Modelo de producto
|
Especificación de parámetros
|
|
ODMD16-1U01-31-E
|
MUX/DEMUX DWDM de 16 canales (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), doble fibra, LC/UPC, puerto EXP, rack de 1U
|
|
ODMD16-1U01-1310
|
MUX/DEMUX DWDM de 16 canales (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), doble fibra, LC/UPC, rack de 1U
|
|
1U02-2LGX
|
Rack de 1U de 19 pulgadas con 2 ranuras para caja Plug-in LGX, 440*230*44 mm
|
|
OMD16-LGX01-1310A
|
MUX/DEMUX DWDM de banda O, 8 canales, 16 longitudes de onda, RX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm)
TX (1304.58/1305.72/1306.85/1308.00/1309.14/1310.28/1311.43/1312.58 nm), fibra única, LC/UPC, caja LGX, lado A
|
|
ODD16-LGX01-1310B
|
MUX/DEMUX DWDM de banda O, 8 canales, 16 longitudes de onda, RX (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm)
TX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), fibra única, LC/UPC, caja LGX, lado B
|
|
ODMD8-LGX01-1310L
|
Multiplexor/demultiplexor DWDM de 8 canales (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), doble fibra, LC/UPC, caja LGX
|
|
ODMD8-LGX01-1310H
|
Multiplexor/demultiplexor DWDM de 8 canales (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm), doble fibra, LC/UPC, caja LGX
|
|
OMD8-1U01-1310A
|
Multiplexor/demultiplexor DWDM de 4 canales y 8 ondas RX (1304,58/1306,85/1309,14/1311,43 nm)
TX (1305,72/1308,00/1310,28/1312,58 nm), fibra única, LC/UPC, rack 1U, lado A
|
|
ODD8-1U01-1310B
|
MUX/DEMUX DWDM de 4 canales y 8 ondas RX (1305,72/1308,00/1310,28/1312,58 nm)
TX (1304,58/1306,85/1309,14/1311,43 nm), fibra única, LC/UPC, rack 1U, lado B
|
|
ODMD4-LGX01-1310L
|
Multiplexor/demultiplexor DWDM de 4 canales (1295.56/1300.05/1303.58/1309.14), fibra dual, LC/UPC, caja LGX
|
|
RQ-100GDO10-XXX
|
100G QSFP28 DWDM de banda O 10KM SM LC DDM
|
|
RQ-100GDO25-XXX
|
100G QSFP28 DWDM de banda O 25KM SM LC DDM
|
|
RQ-100GDO40-XXX
|
100G QSFP28 DWDM de banda O 40KM SM LC DDM
|
|
RQ-100GDO60-XXX
|
100G QSFP28 DWDM de banda O 60KM SM LC DDM
(SOA integrado)
|
Conclusión
Ambos escenarios de expansión se basan en la tecnología DWDM pasiva de cotransmisión en banda O y banda C sobre la misma fibra. La principal ventaja reside en que permite una actualización fluida de la capacidad de la red sin necesidad de añadir fibras ópticas troncales y con un despliegue sencillo, lo que la convierte en una vía de expansión de bajo coste y alta eficiencia. En aplicaciones de ingeniería práctica, la solución de expansión óptima debe seleccionarse de forma flexible en función del estado del equipo de red existente, los nuevos requisitos de servicio, la distancia de transmisión y el presupuesto, con el fin de maximizar la actualización de la capacidad de la red y los beneficios de la inversión.
