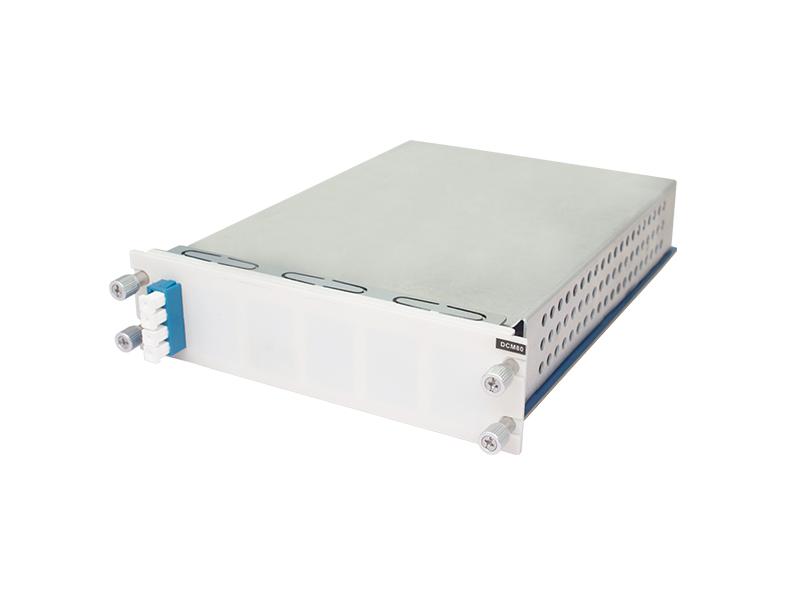

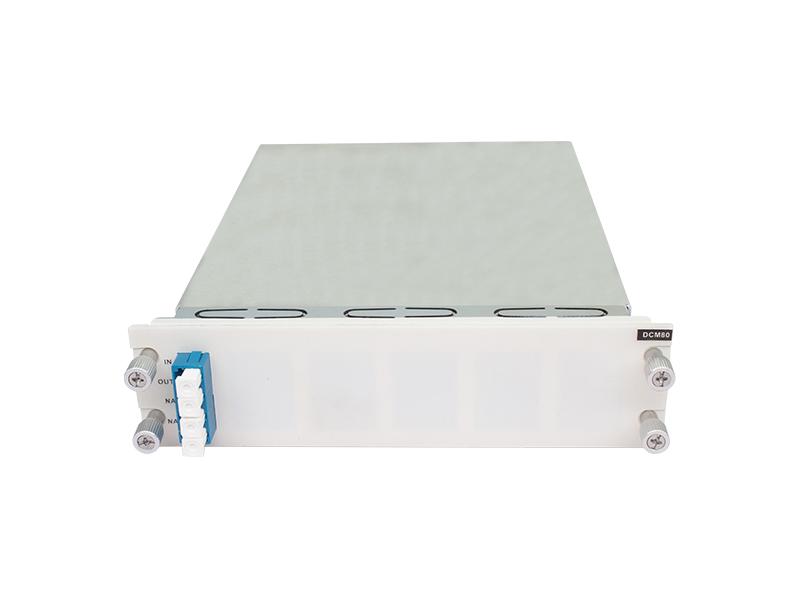

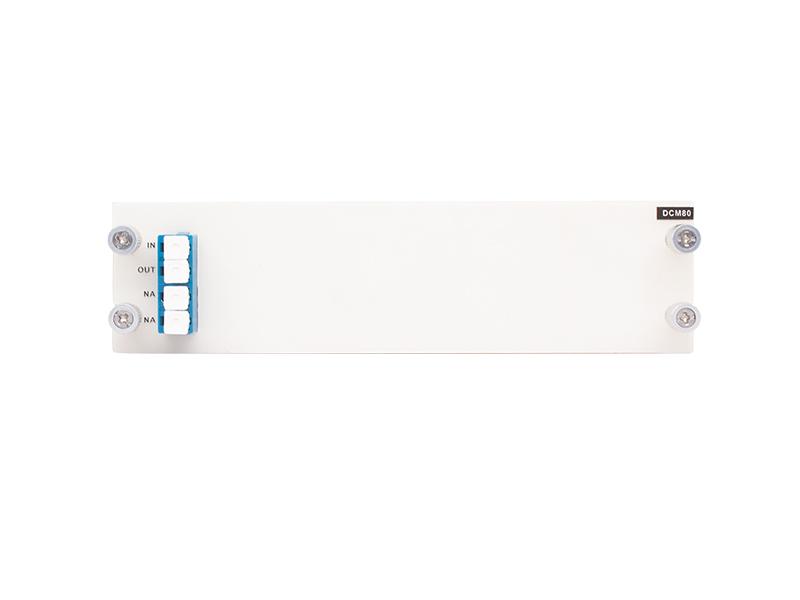

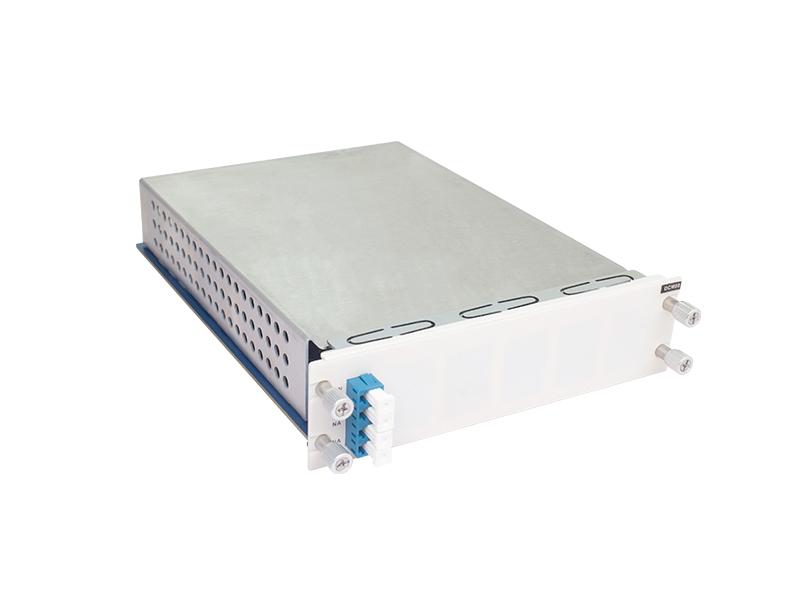

Placa del módulo de compensación de dispersión DCM

Placa del módulo de compensación de dispersión DCM

Módulo de compensación de dispersión DCM: 10~100 KM DCM

Pregunte ahora Descargar

Categorías

Productos populares

Detalle del producto

Placa de módulo de compensación de dispersión DCM 10~100KM DCM

DCM La fibra óptica de dispersión negativa es un nuevo tipo de fibra óptica monomodo, diseñada para los estándares G.652 y G.655. La dispersión de la fibra óptica G.652 en longitudes de onda cercanas a 1550 nm es positiva (17-20 ps/nm (km), mientras que la de la fibra óptica estándar G.655 en longitudes de onda cercanas a 1550 nm es positiva (4-6 ps/nm (km), con una pendiente de dispersión positiva. Por lo tanto, es necesario añadir fibra de compensación de dispersión negativa a la fibra óptica para compensar la dispersión y asegurar que la dispersión total de toda la línea de fibra óptica sea cercana a cero. De esta manera, se logra una comunicación de alta velocidad, gran capacidad y larga distancia.

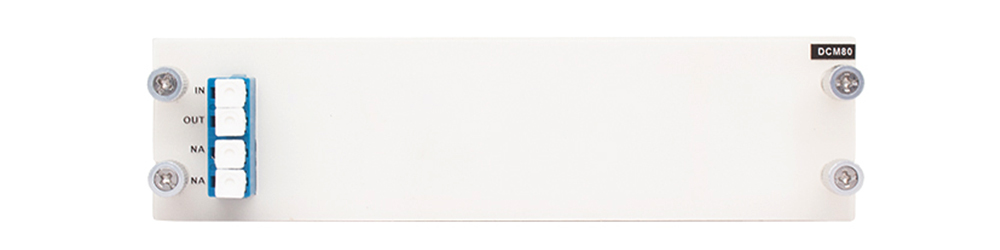

Panel de productos

DCM

Principio de compensación de dispersión

La dispersión es una de las propiedades de transmisión de la fibra óptica, y la señal del pulso óptico se ampliará con el tiempo después de la transmisión en la fibra a una distancia, lo que produce interferencia entre símbolos, aumentando así la tasa de error y afectando la calidad de la comunicación.

Cuanto mayor sea la velocidad de datos, más fácilmente se producirán interferencias entre símbolos.
Cuanto mayor sea la distancia de transmisión, más fácilmente se producirán interferencias entre símbolos.

DCM Dispersion Compensation Module

Especificación del producto

Modelo de producto	DCM20	DCM40	DCM60	DCM80	DCM100
Distancia de compensación equivalente G.652	20 kilómetros	40 kilómetros	60 kilómetros	80 kilómetros	100 kilómetros
Dispersión de longitud de onda de 1545 nm (ps/nm)	-340±20	-670±30	-1000±40	-1340±50	-1670±60
Pendiente de dispersión relativa de longitud de onda de 1545 nm	0,004 ± 20 % (nm-1)
Pérdida de inserción	≤3,6 dB	≤4,8 dB	≤6,8 dB	≤8,7 dB	≤9,7 dB
Dispersión del modo de polarización	≤0,6 ps	≤0,9 ps	≤1 ps	≤1 ps	≤1 ps
Potencia óptica de entrada nominal de onda única	≤0 dBm
