Para satisfacer las necesidades de rentabilidad del mercado, FIBERWDM ha desarrollado un amplificador de fibra óptica DWDM EDFA integrado. Su función principal es compensar la potencia de la señal óptica en la línea de transmisión y amplificar simultáneamente señales ópticas de hasta 40/48 canales con un intervalo de 100 GHz o 80/96 canales con un intervalo de 50 GHz en la banda C. Ofrece características como ganancia plana, ganancia bloqueada y bajo índice de ruido, entre otras. Es un componente indispensable para los sistemas DWDM, los futuros sistemas de alta velocidad y la transmisión de larga distancia mediante redes ópticas.

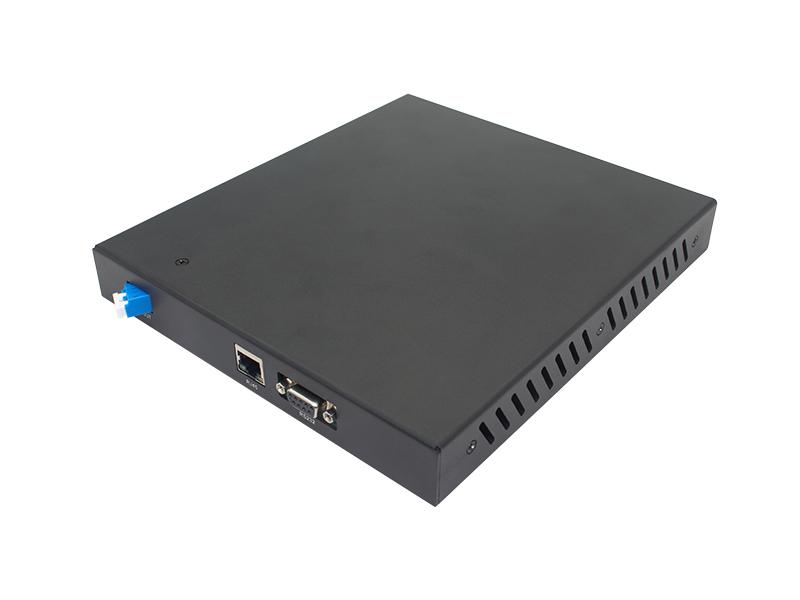

Módulo amplificador de fibra EDFA DWDM de 48/96 canales integrado

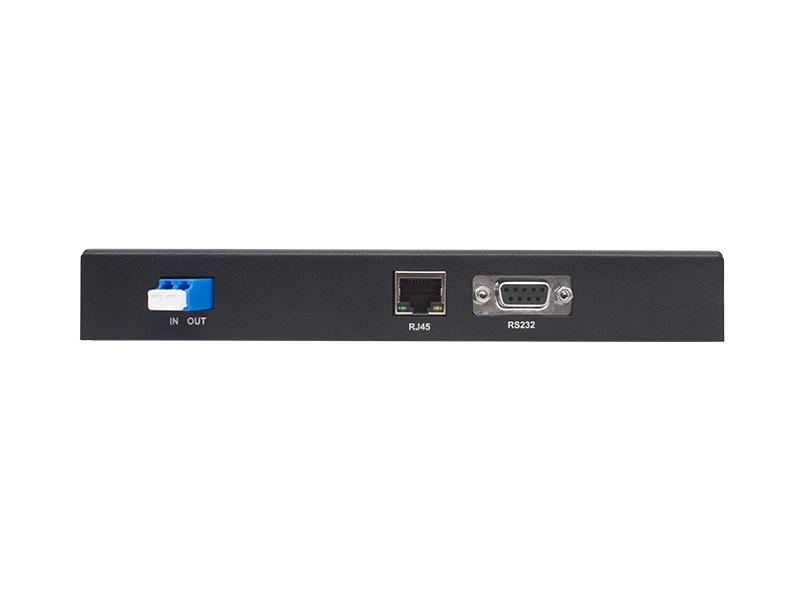

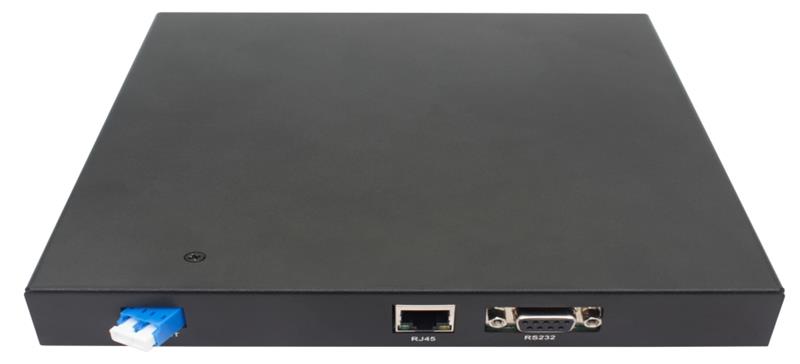

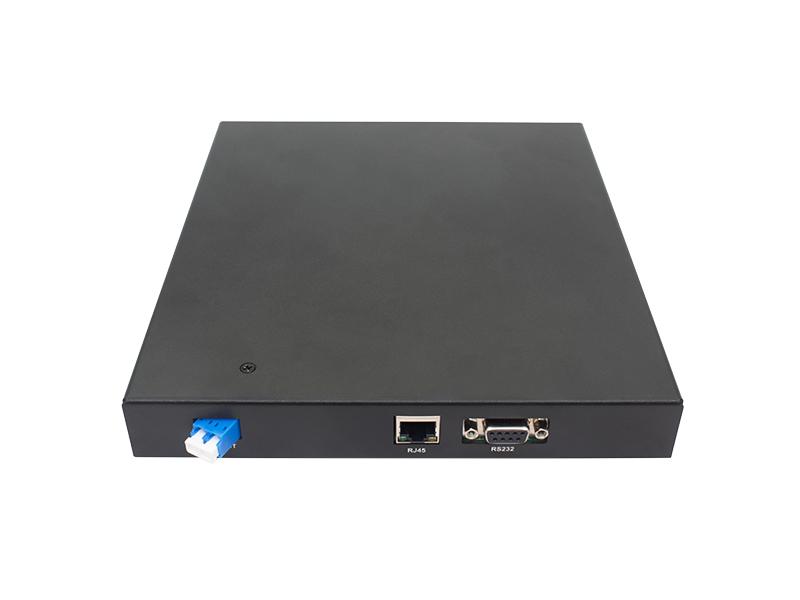

Imagen 1 EDFA Frontal
Descripción del panel frontal:

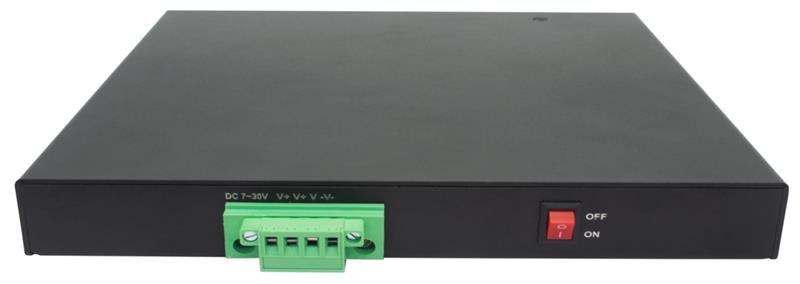

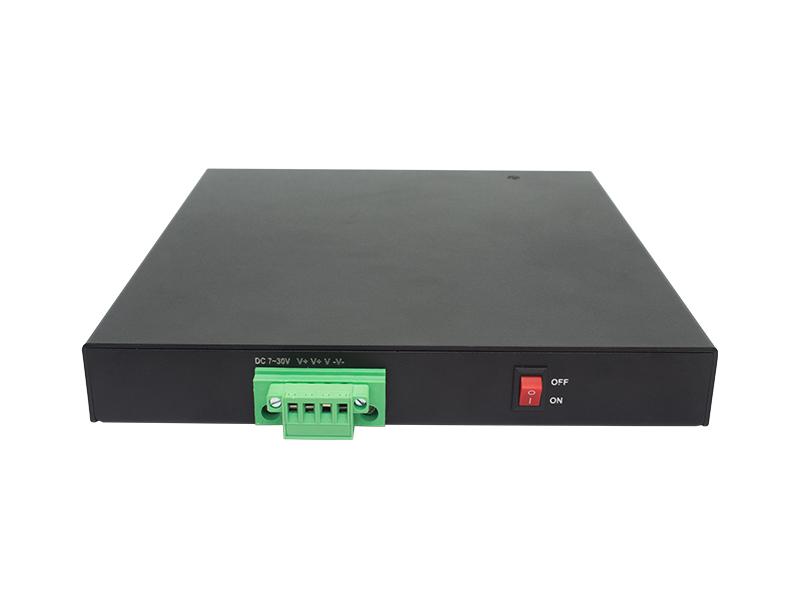

Imagen 2 EDFA Volver
Descripción del panel posterior:
Características
Especificaciones del producto
|
Parámetros del sistema |
Especificaciones técnicas |
|
|
Rango de longitud de onda |
Tipo de extensión: 1528 nm ~ 1568 nm Aplicable a sistemas DWDM de 48 longitudes de onda (100 GHz) o 96 longitudes de onda (50 GHz) |
|
|
Rango de potencia de entrada |
Amplificación de potencia (BA): -15dBm~+5dBm Amplificación de línea (LA): -35dBm~-7dBm Preamplificación (PA): -35dBm~-7dBm |
|
|
Rango de ganancia |
10 dB ~ 30 dB |
|
|
Figura de ruido |
4,5 dB ~ 6 dB |
|
|
Ganancia de planitud |
1,0 dB |
|
|
Aislamiento de entrada/salida |
30 dB |
|
|
Pérdida de retorno de entrada/salida |
45 dB |
|
|
Fuga de la bomba de salida |
-30 dBm |
|
|
Pérdida dependiente de la polarización |
0,5 dB |
|
|
Dispersión del modo de polarización |
0,5 ps |
|
|
Funciones de gestión |
Muestra el valor de potencia óptica y configura el modo de trabajo: modo AGC o APC. |
|
|
Métodos de gestión |
Software del ordenador anfitrión |
|
|
Interfaz |
Web: RJ45 y RS232 Óptico: LC/UPC u otros |
|
|
Dimensiones |
220*198*26 (mm) |
|
|
Requisitos ambientales |
Temperatura de funcionamiento |
-10℃ ~ 50℃ |
|
Temperatura de almacenamiento |
-40℃ ~ 80℃ |
|
|
Humedad relativa |
5% ~ 95% (sin condensación) |
|
|
Cumplimiento de seguridad y EMC |
Cumple con los estándares FCC, UL, CE, TUV, CSA |
|
|
Consumo de energía |
<30 W |
|

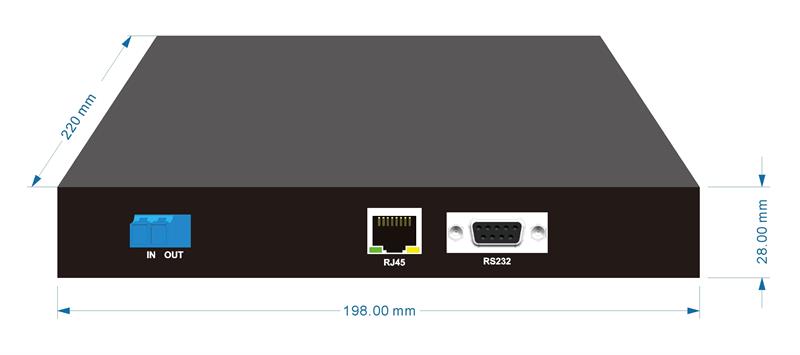

Dimensiones
Información del pedido
|
N.º de pieza |
Presupuesto |
|
EDFA-BA-G1520-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm BA G15/20, ganancia ajustable de 15 dB ± 3 dB, salida máxima de 20 dB, LC/UPC, doble alimentación: CC 7 ~ 30 V, módulo metálico de 220 x 198 x 26 mm. |
|
EDFA-LA-G2520-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm LA G25/20, ganancia ajustable de 25 dB ± 3 dB, salida máxima de 20 dB, LC/UPC, doble alimentación: CC 7 ~ 30 V, módulo metálico de 220 x 198 x 26 mm. |
|
EDFA-PA-G2520-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm, PA G25/20, ganancia ajustable de 25 dB ± 3 dB, salida máxima de 20 dB, LC/UPC, doble alimentación: CC 7 ~ 30 V, módulo metálico de 220 x 198 x 26 mm. |
|
EDFA-BP20-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm, 2 canales BA+PA, BA G15/20 dB, ganancia de 20 dB, salida máxima de 20 dB, PA G25/20 dB, ganancia de 25 dB, salida máxima de 20 dB, LC/UPC, alimentación dual: CC 7 ~ 30 V, módulo metálico de 220 x 198 x 26 mm. |
|
EDFA-LL20-MT |
Amplificador DWDM EDFA, 1528 nm ~ 1568 nm, 2 canales LA+LA G25/20 dB, ganancia de 25 dB, salida máxima de 20 dB, LC/UPC, alimentación dual: CC 7 ~ 30 V, módulo metálico de 220 x 198 x 26 mm. |

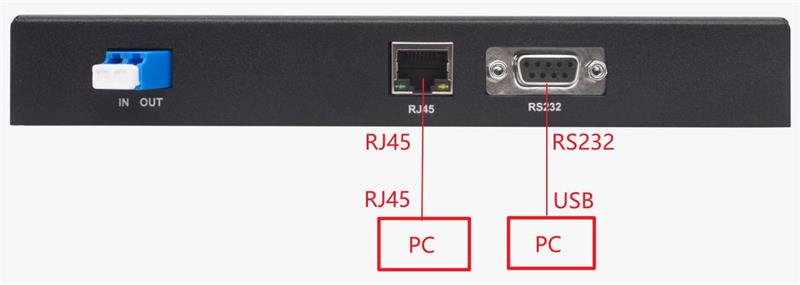

Se puede conectar físicamente de dos maneras: conexión mediante puerto serie Ethernet o RS232.
Haga doble clic para abrir el software especial EDFA
(se ha proporcionado la unidad USB).

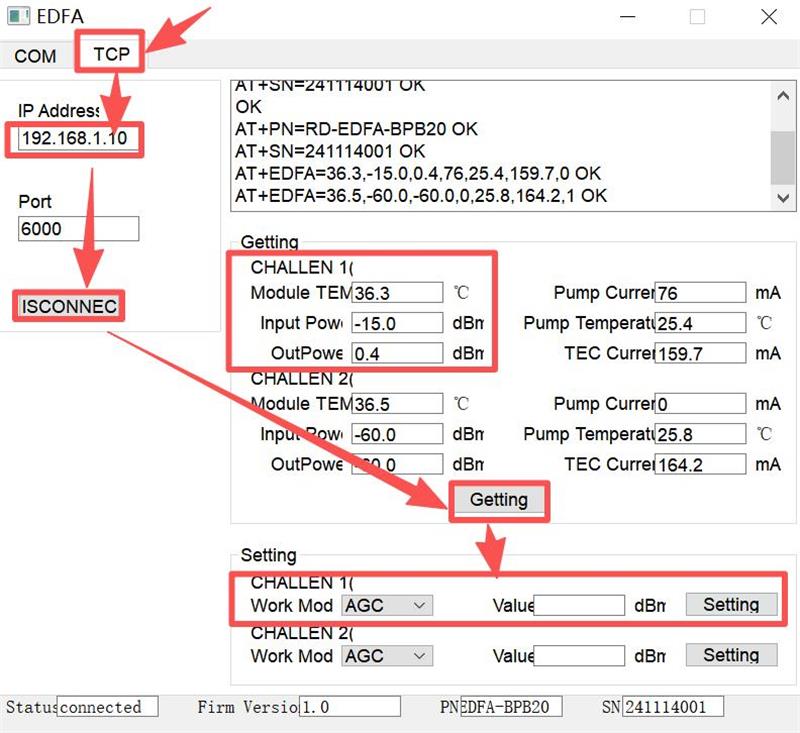

1） Haga clic en TCP → Ingresar dirección IP → ISCONNEC → Obtener → Puede obtener la potencia óptica del canal 1. (La imagen de arriba muestra el equipo de amplificación para el canal 1).
Nota: El puerto 6000 es el predeterminado y no está en uso.
2） Si necesita realizar alguna modificación, seleccione AGC o APC en el Modo Palabra, ingrese los parámetros preestablecidos en el campo Valor y luego haga clic en "Configuración" para confirmar.
a. Ganancia fija del AGC, por ejemplo, una especificación de ganancia de 15 y una salida máxima de 20. El rango ajustable del AGC es de 15 ± 3 dB, que está entre 12 y 18 dB. En la posición "Valor", escriba 15 como valor de ganancia.
b. La salida fija del APC es de 5 a 20 dBm. El rango ajustable del APC es de 5 a 20 dBm. La potencia de salida de 15 dígitos se escribe en la posición "Valor".
1）Haga doble clic para abrir el software dedicado para EDFA

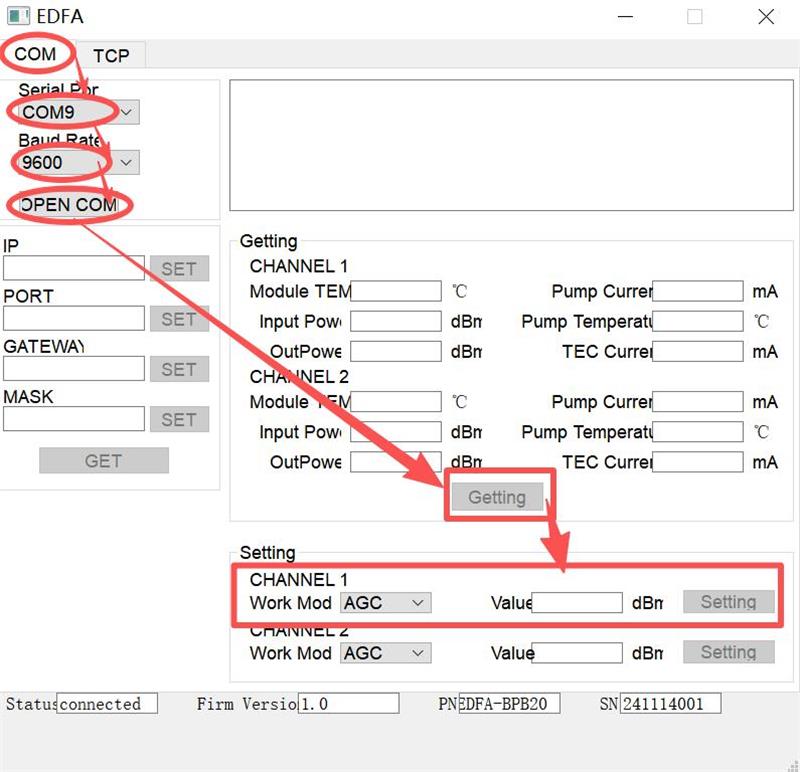

1） Haga clic en COM → Seleccionar número de puerto → Velocidad en baudios 9600 → ABRIR COM → "Obtener" puede obtener la potencia óptica del canal 1. (La imagen de arriba muestra el dispositivo de amplificación del primer canal).
2） Si necesita realizar alguna modificación, seleccione AGC o APC en el Modo Palabra, ingrese los parámetros preestablecidos en el campo Valor y luego haga clic en "Configuración" para confirmar.
La función es la misma que la de TCP. Puede elegir el método de conexión de administración de red según sus necesidades.

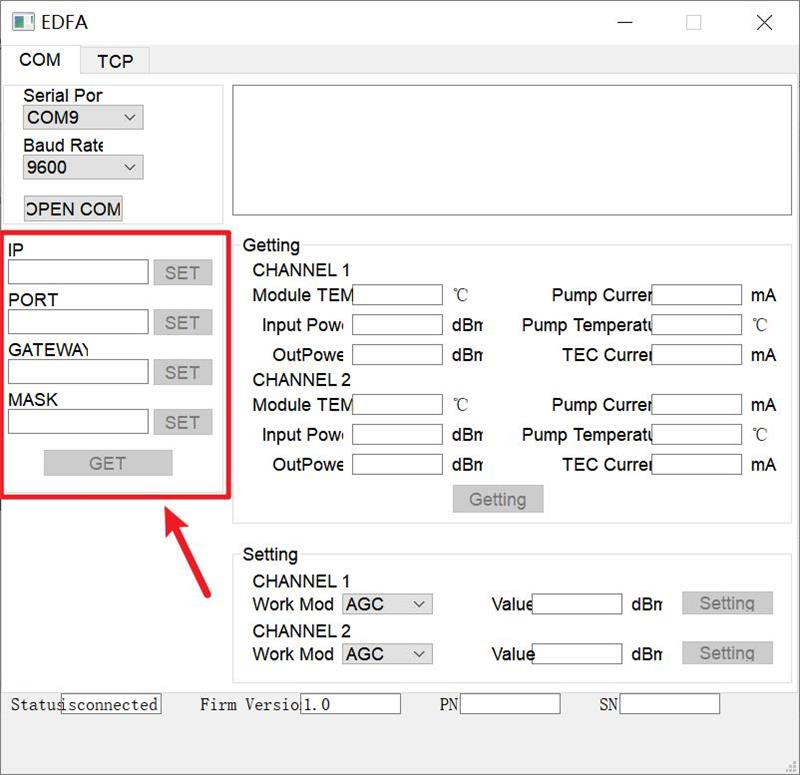

3) Al conectarse mediante RJ232, puede modificar la dirección IP, el número de puerto, la puerta de enlace y la máscara de subred del dispositivo. Tras la modificación, al acceder mediante TCP, deberá usar la dirección IP y el número de puerto correspondientes.
