Edfa Amplificador óptico 1U estante

Bajo ruido Figura: Típica 5.0db
Alto Planitud: típico 1dB
Cubierta entera C-banda: Carrie 40 u 80 CHS
Redundancia Potencia de intercambio caliente Módulo: 110 / 220VAC y 48vdc puede enchufar mezcla
Red perfecta Interfaz: Estándar RJ45 Interfaz estándar industrial y SNMP.
Proporcione un software de computadora superior, consulta y configure equipos de amplificador óptico, use la red Ethernet o el puerto serie Acceso.

Pregunte ahora

Categorías

Productos populares

Detalle del producto

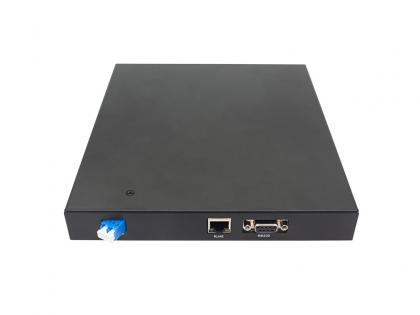

Edfa Amplificador óptico 1U estante

Edfa es el Erbium-doped Amplificación de la fibra Tablero. Su función principal es compensar la potencia de la señal óptica en la línea de transmisión, y puede amplificar las señales ópticas de hasta 48 canales con 100 GHz's Intervalo) o 96 canales con 50 GHz's Intervalo) en la banda C en el mismo Time. Tiene caracteres de ganancia plana, ganancia bloqueada, índice de bajo ruido, etc. Es Un componente indispensable e importante para DWDM Sistema, futuro sistema de alta velocidad y todo óptico Red de larga distancia Transmisión.

imagen del producto

BA, PA, Amplificador óptico para la transmisión de red

Nuestro Edfa El amplificador óptico es de bajo ruido, Gain-Alojado C-banda Amplificador de fibra dopado de erbio óptico (EDFA) Diseñado para rentable Extienda el presupuesto de alimentación de enlace óptico para construir largas distancias Soluciones.

Características ópticas

nombre del producto	Potencia Amplificador (BA)
parámetro	minuto	típico	max	unidad
longitud de onda de funcionamiento	1529	1550	1564	Nuevo Méjico
potencia de entrada	-14		5	DBM
ganar		15		db
potencia de salida			20	DBM
ganar la planitud		0.6	1.5	db
figura de ruido		5.0		db
Entrada / Salida aislamiento	30			db
Fugas de la bomba de salida			-30	DBM
Entrada / Salida pérdida de devolución	45			db
PERSONA DE POLARIZACIÓN DEPENDIENTE			0.5	db
Dispersión de modo de polarización			0.5	PD
Temperatura de funcionamiento	-5		55	℃
humedad	5		95	%
temperatura de almacenamiento	-40		85	℃
el consumo de energía			30	w
energía	-48V DC o 220V C.A			v
interfaz	Lc / arriba o otros
dimensión	(W x l x h) 482.6x245x43.6			mm

nombre del producto	Línea Amplificador (LA)
parámetro	minuto	típico	max	unidad
longitud de onda de funcionamiento	1529	1550	1564	Nuevo Méjico
potencia de entrada	-25		-7	DBM
ganar		25		db
potencia de salida			dieciséis	DBM
ganar la planitud		0.6	1.5	db
Entrada / Salida aislamiento	30			db
Fugas de la bomba de salida			-30	DBM
Entrada / Salida pérdida de devolución	45			db
PERSONA DE POLARIZACIÓN DEPENDIENTE			0.5	db
Dispersión de modo de polarización			0.5	PD
figura de ruido		5.0		db
Temperatura de funcionamiento	-5		55	℃
humedad	5		95	%
temperatura de almacenamiento	-40		85	℃
el consumo de energía			30	w
energía	-48V DC y 220V C.A			v
interfaz	Lc / upc o otros
dimensión	(W x l x h) 482.6x245x43.6			mm

nombre del producto	Pre-apmlifier (PA)
parámetro	minuto	típico	max	unidad
longitud de onda de funcionamiento	1529	1550	1564	Nuevo Méjico
potencia de entrada	-30		-7	DBM
ganar		25
potencia de salida			dieciséis	DBM
Entrada umbral de potencia óptica	-30		-40	DBM
figura de ruido		5.0		db
ganar la planitud		0.6	1.5	db
Entrada / Salida aislamiento	30			db
Fugas de la bomba de salida			-30	DBM
Entrada / Salida pérdida de devolución	45			db
PERSONA DE POLARIZACIÓN DEPENDIENTE			0.5	db
Dispersión de modo de polarización			0.5	PD
Temperatura de funcionamiento	-5		55	℃
humedad	5		95	%
temperatura de almacenamiento	-40		85	℃
el consumo de energía			30	w
energía	-48V DC y 220V C.A			v
interfaz	Lc / upc o otros
dimensión	(W x l x h) 482.6x245x43.6			mm

estructura mecánica

Edfa óptico edfa amplificador ba, la, pa

Etiquetas relacionadas :

¿Quieres saber sobre este producto?

ENVIAR UN Mensaje

dejar un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Sujeto : Edfa Amplificador óptico 1U estante
Tu Tel/WhatsApp
Su correo electrónico *
Escribe tu pregunta :

Productos relacionados

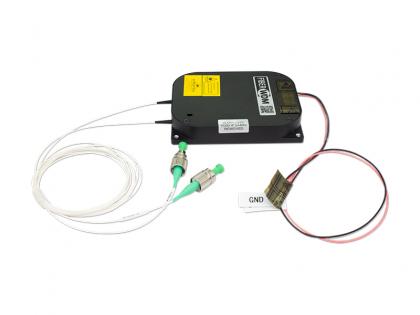

Edfa Módulo de amplificador óptico
