El multiplexor/demultiplexor DWDM de 8 canales está diseñado por FIBERWDM, con una longitud de onda de C21 a C28 (1560,61 nm ~ 1554,94 nm) (Por cierto, podemos admitir la personalización de otras longitudes de onda); de acuerdo con la rejilla ITU-T G.694.1 de 100 GHz, maximiza la capacidad del rango de banda C.
El multiplexor DWDM de 8 canales de fibra única es un módulo LGX totalmente pasivo que se puede conectar a un rack de 1U de 2 ranuras; la pérdida de inserción del producto es: puertos de longitud de onda <2,4 dB, línea <3,5 dB.

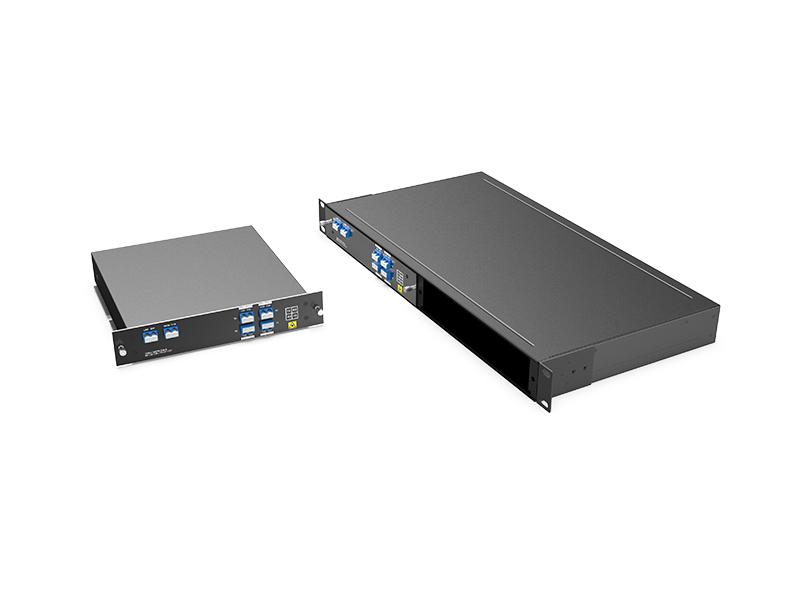

Multiplexor/demultiplexor DWDM de fibra única, 4 canales, 8 ondas C21-C28, con expansión, puerto de monitor de 1310 nm, LC/UPC, caja LGX y 2 ranuras para rack 1U.
El multiplexor/demultiplexor DWDM de 8 canales está diseñado por FIBERWDM, con una longitud de onda de C21 a C28 (1560,61 nm ~ 1554,94 nm) (Por cierto, podemos admitir la personalización de otras longitudes de onda); de acuerdo con la rejilla ITU-T G.694.1 de 100 GHz, maximiza la capacidad del rango de banda C.
El multiplexor DWDM de 8 canales de fibra única es un módulo LGX totalmente pasivo que se puede conectar a un rack de 1U de 2 ranuras; la pérdida de inserción del producto es: puertos de longitud de onda <2,4 dB, línea <3,5 dB.
Panel de productos

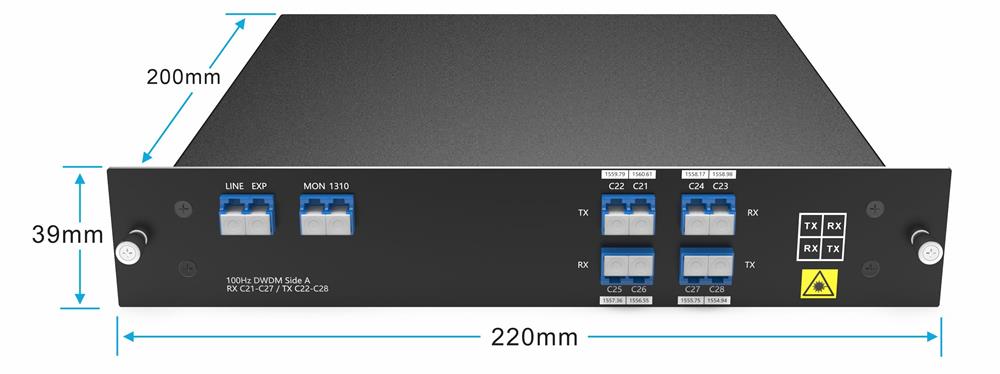

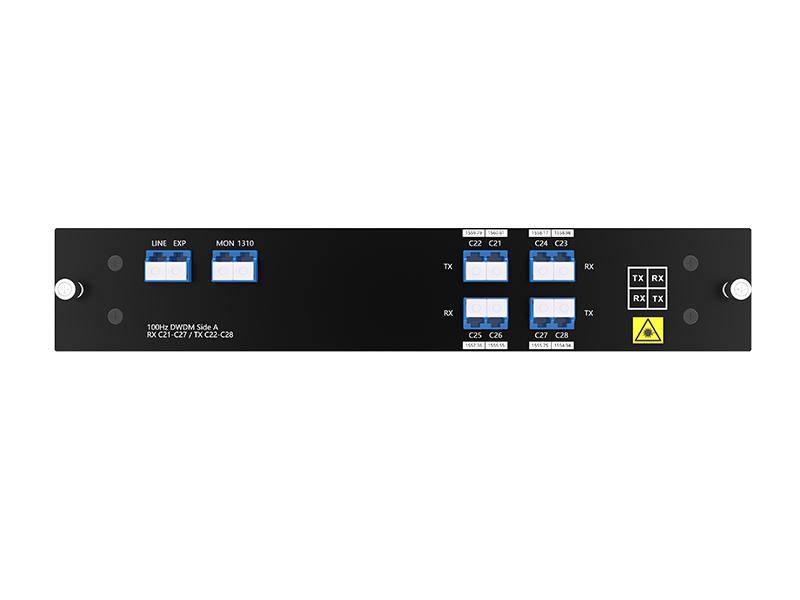

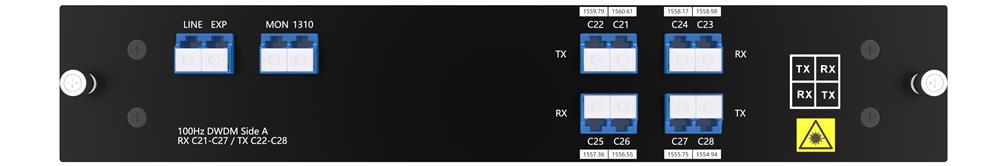

MUX/DEMUX DWDM de 4 canales, fibra única, lado A

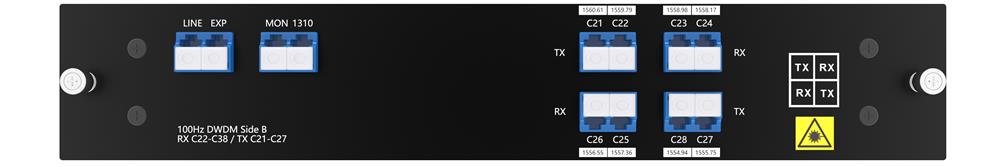

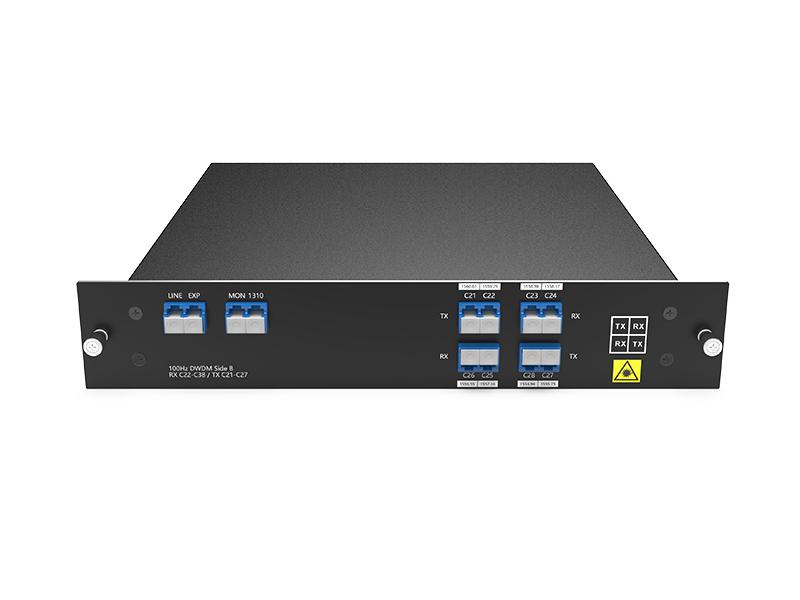

MUX/DEMUX DWDM de 4 canales, fibra única, lado B

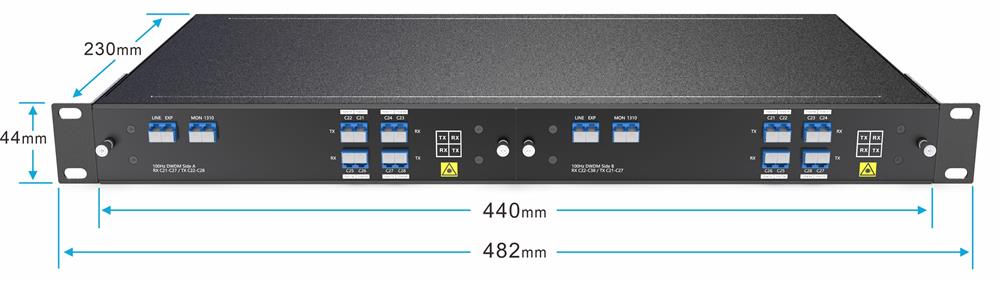

Rack de 1U con 2 ranuras
El puerto de expansión para el aumento futuro del ancho de banda permite incrementar la capacidad de la red conectándolo al puerto de línea de otro multiplexor/demultiplexor DWDM que admita diferentes longitudes de onda, sin necesidad de instalar o alquilar fibras adicionales.

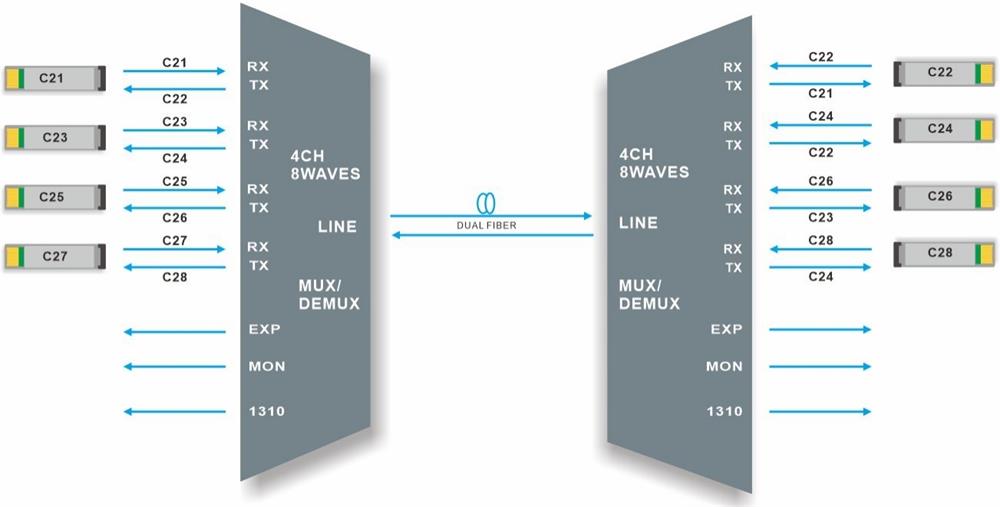

Enlace de línea
MUX/DEMUX DWDM de 4 canales Transmisión por fibra única
El multiplexor/demultiplexor DWDM de 4 canales admite 4 canales de comunicación diferencial en una fibra óptica para transmisión punto a punto.
Funciona en los sectores de radiodifusión y televisión, centros de datos, finanzas, gobierno, nube, datos masivos y otras industrias.
Especificaciones del producto
|
Longitud de onda |
4 canales, 8 ondas C21-C28 |
Espaciado entre canales |
100 GHz (0,8 nm) |
|
Banda de paso del canal |
±0,11 nm |
Tecnología |
Filtro de película delgada (TFF) |
|
Pérdida de inserción en DWDM |
≤ 2,4 dB |
Pérdida de inserción en el monitor |
≤ 26 dB |
|
Longitud de onda a 1310 |
1260~1360 nm |
Pérdida de inserción a 1310 |
≤ 0,8 dB |
|
Pérdida de retorno |
≥ 45 dB |
Directividad |
≥ 45 dB |
|
Modo de polarización Dispersión |
≤ 0,1 ps |
Pérdida dependiente de la polarización |
≤ 0,3 dB |
|
Aislamiento de canales |
Adyacente ≥30dB
|
Temperatura |
Temperatura de funcionamiento: de -40 a 85 °C Almacenamiento: de -40 a 85 °C |
|
Peso neto |
Caja LGX: 0,5 kg Rack de 2 ranuras y 1U: 2,5 kg |
Dimensiones (Alto x Ancho x Profundidad) |
Caja LGX: 220*200*39 mm Rack 1U: 44*440*230 mm |
Nota: Especificado con conectores.
Información del paquete

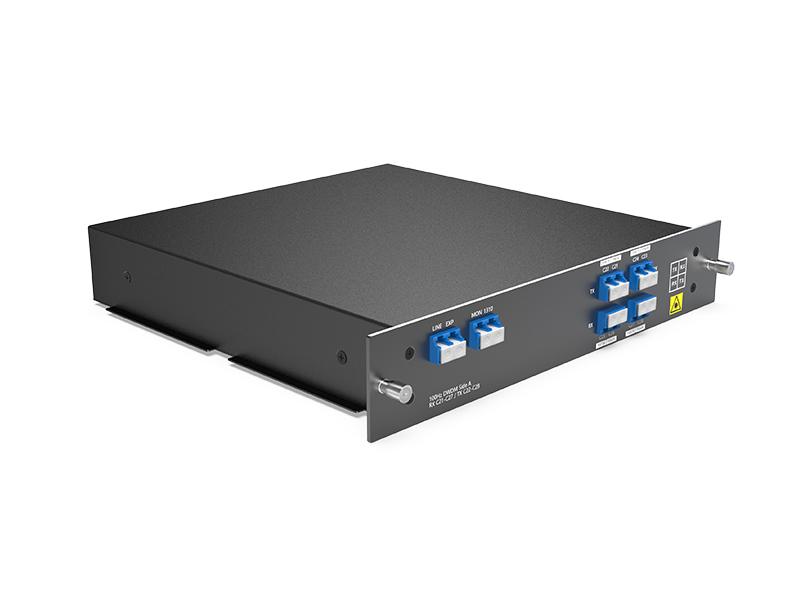

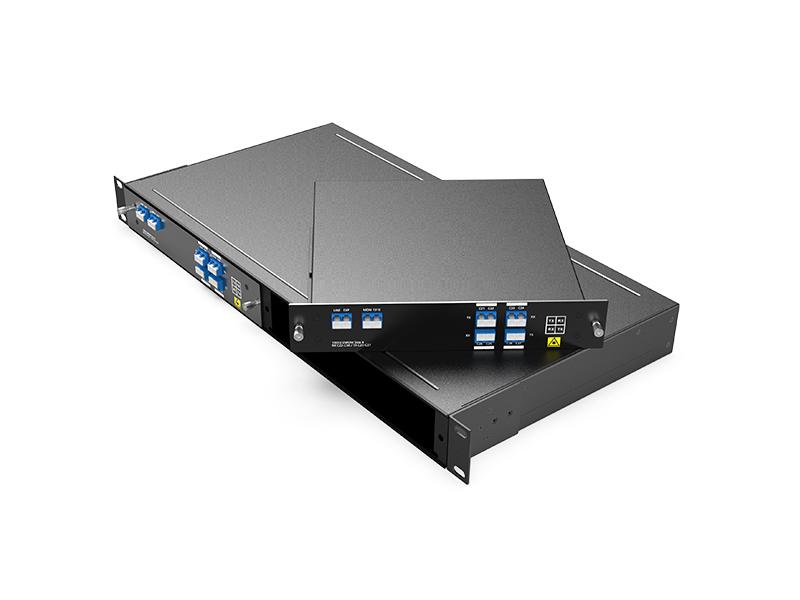

LGX BOX Enchufe para rack 1U de 2 ranuras

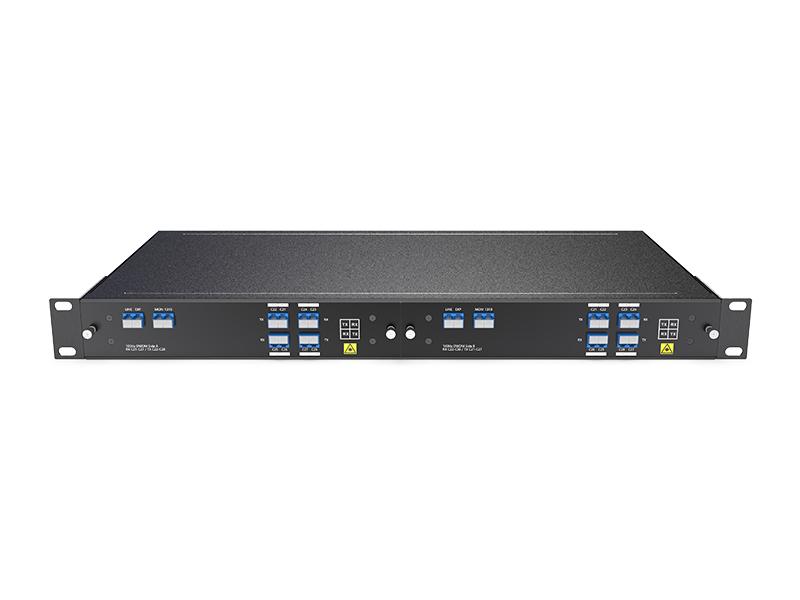

Rack de 2 ranuras y 1U para LGX BOX
Información del pedido
|
Número de producto |
Descripción del Producto |
|
DM8-1U01-C2128-31M-A |
MUX/DEMUX DWDM de 4 canales y 8 ondas (RX C21-C27/TX C22-C28) con EXP, 1310 nm y puerto de monitorización, fibra única, LC/UPC, caja LGX enchufable, lado A |
|
DD8-1U01-C2128-31M-B |
MUX/DEMUX DWDM de 4 canales y 8 ondas (RX C22-C28/TX C21-C27) con EXP, 1310 nm y puerto de monitorización, fibra única, LC/UPC, caja LGX enchufable, lado B |
|
1U02-2LGX |
Rack de 19 pulgadas y 1U con 2 ranuras para caja LGX enchufable, 440 x 230 x 44 mm |
Nota: Ofrecemos diseño personalizado; contáctenos por correo electrónico.
