El multiplexor/demultiplexor DWDM de 8 canales (16 ondas), diseñado por FIBERWDM, se utiliza por pares. En el lado A, las ondas son: RX C21 a C28 (1560,61 nm ~ 1554,94 nm), TX C29 a C36 (1554,13 nm ~ 1548,51 nm); y en el lado B, las ondas son: RX C29 a C36 (1554,13 nm ~ 1548,51 nm), TX C21 a C28 (1560,61 nm ~ 1554,94 nm). Junto con los amplificadores DWDM y el dispositivo DCM, el sistema de transferencia DWDM de 8 canales permite la transmisión a larga distancia por una sola fibra.

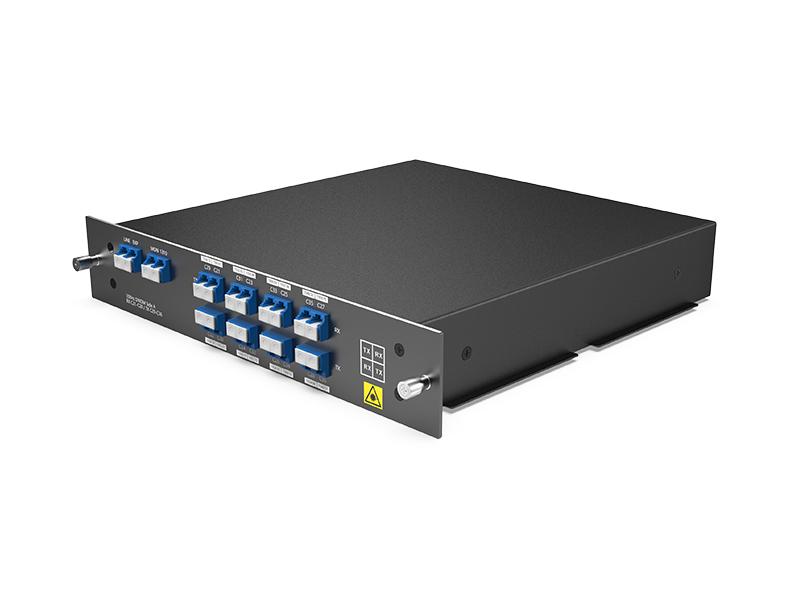

Y está diseñado como caja LGX Plug-in, por lo que se puede conectar al rack 1U de 2 ranuras, con soporte de capacidad máxima de 2*8 canales en el sistema.

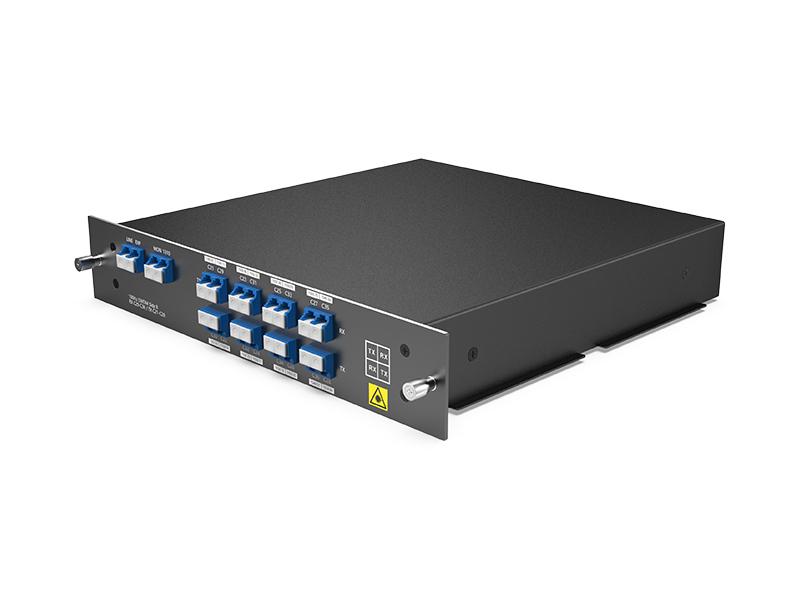

Multiplexor/demultiplexor DWDM de fibra única, 8 canales y 16 ondas, con expansión, puerto de monitorización de 1310 nm, LC/UPC, caja LGX y 2 ranuras para rack 1U.
El multiplexor/demultiplexor DWDM de 8 canales (16 ondas), diseñado por FIBERWDM, se utiliza por pares. En el lado A, las ondas son: RX C21 a C28 (1560,61 nm ~ 1554,94 nm), TX C29 a C36 (1554,13 nm ~ 1548,51 nm); y en el lado B, las ondas son: RX C29 a C36 (1554,13 nm ~ 1548,51 nm), TX C21 a C28 (1560,61 nm ~ 1554,94 nm). Junto con los amplificadores DWDM y el dispositivo DCM, el sistema de transferencia DWDM de 8 canales permite la transmisión a larga distancia por una sola fibra.
Y está diseñado como caja LGX Plug-in, por lo que se puede conectar al rack 1U de 2 ranuras, con soporte de capacidad máxima de 2*8 canales en el sistema.
Panel de productos

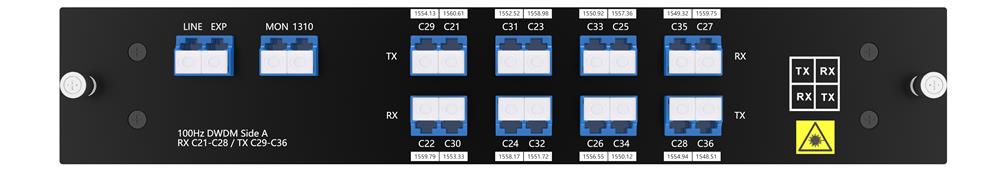

MUX/DEMUX DWDM de 8 canales, fibra única, lado A

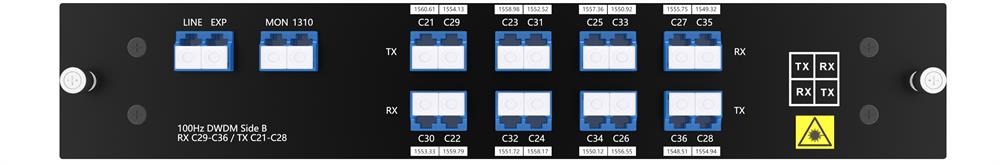

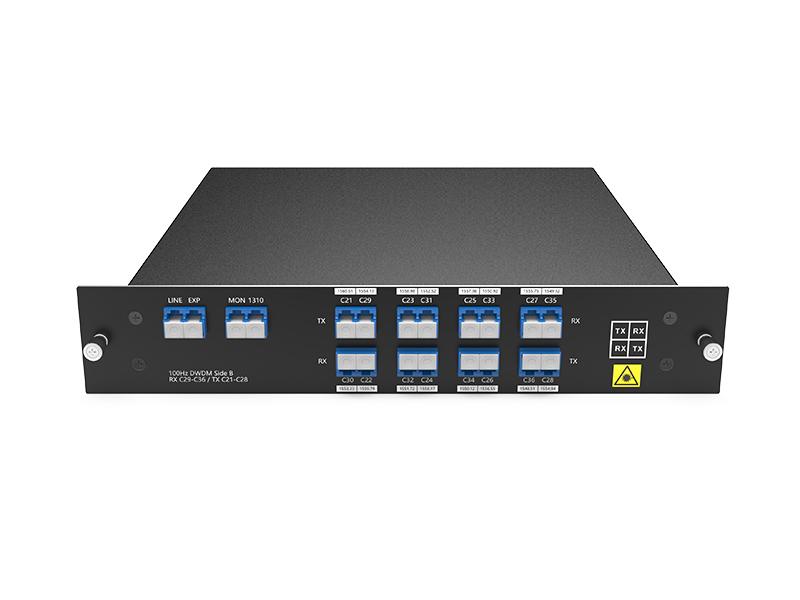

Multiplexor/demultiplexor DWDM de 8 canales, fibra única, lado B, rack de 1U de 2 ranuras
El puerto de expansión para el aumento futuro del ancho de banda permite incrementar la capacidad de la red conectándolo al puerto de línea de otro multiplexor/demultiplexor DWDM que admita diferentes longitudes de onda, sin necesidad de instalar o alquilar fibras adicionales.

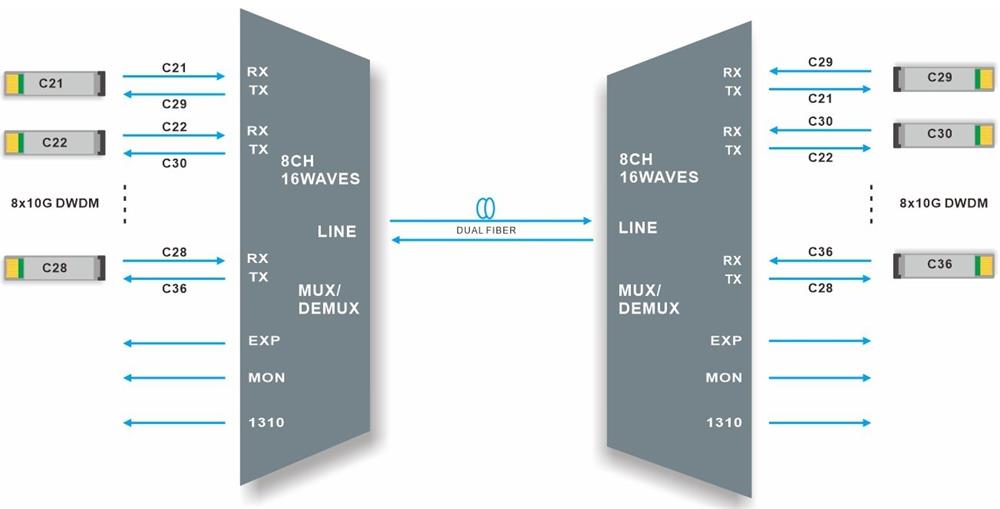

Enlace de línea
MUX/DEMUX DWDM de 8 canales Transmisión por fibra única
El multiplexor/demultiplexor DWDM de 8 canales admite 8 canales de comunicación diferencial en una fibra óptica para transmisión punto a punto.
Funciona en los sectores de radiodifusión y televisión, centros de datos, finanzas, gobierno, nube, datos masivos y otras industrias.
Especificaciones del producto
|
Longitud de onda |
8 canales 16 ondas C21-C28/C29-C36 |
Espaciado entre canales |
100 GHz (0,8 nm) |
|
Banda de paso del canal |
±0,11 nm |
Tecnología |
Filtro de película delgada (TFF) |
|
Pérdida de inserción en DWDM |
≤ 3,5 dB |
Pérdida de inserción en el monitor |
≤ 26 dB |
|
Longitud de onda a 1310 |
1260~1360 nm |
Pérdida de inserción a 1310 |
≤ 0,8 dB |
|
Pérdida de retorno |
≥ 45 dB |
Directividad |
≥ 45 dB |
|
Modo de polarización Dispersión |
≤ 0,1 ps |
Pérdida dependiente de la polarización |
≤ 0,3 dB |
|
Aislamiento de canales |
Adyacente ≥30dB
|
Temperatura |
Temperatura de funcionamiento: de -40 a 85 °C Almacenamiento: de -40 a 85 °C |
|
Peso neto |
Caja LGX: 0,5 kg Rack de 2 ranuras y 1U: 2,5 kg |
Dimensiones (Alto x Ancho x Profundidad) |

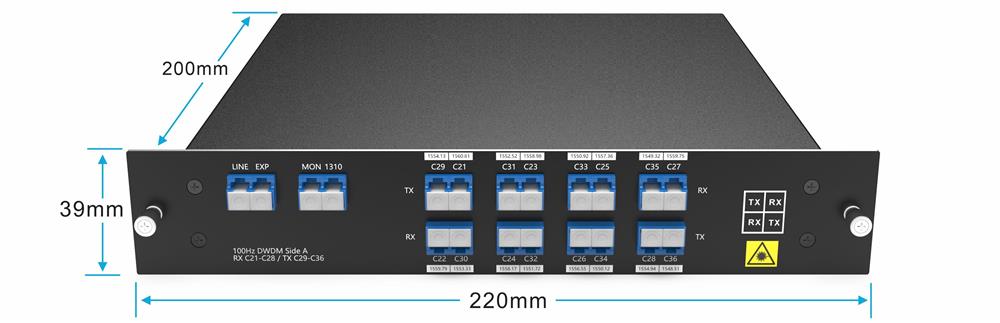

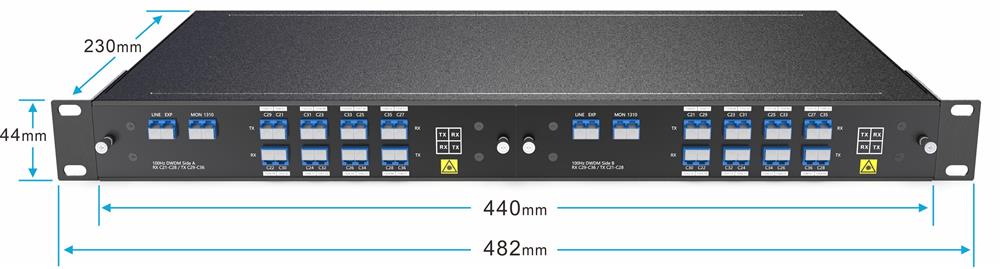

Caja LGX: 220*200*39 mm Rack 1U: 44*440*230 mm |
Nota: Especificado con conectores.
Información del paquete

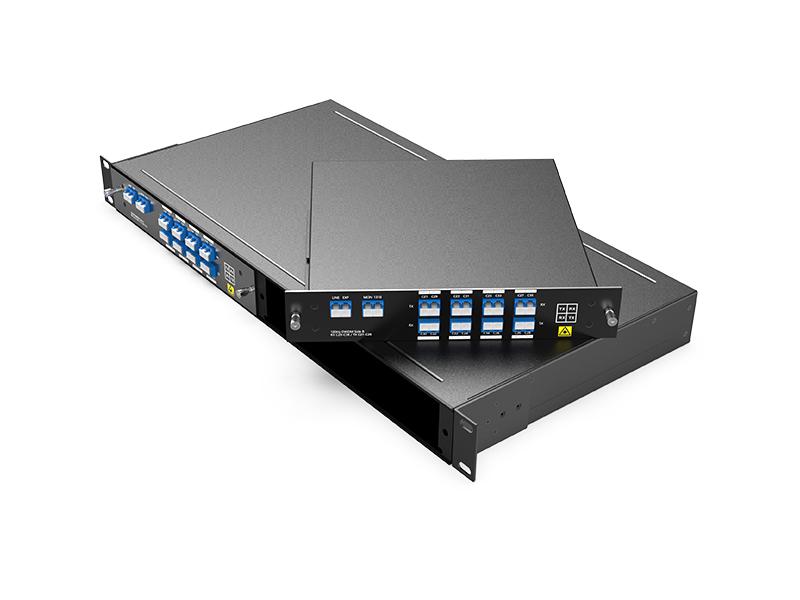

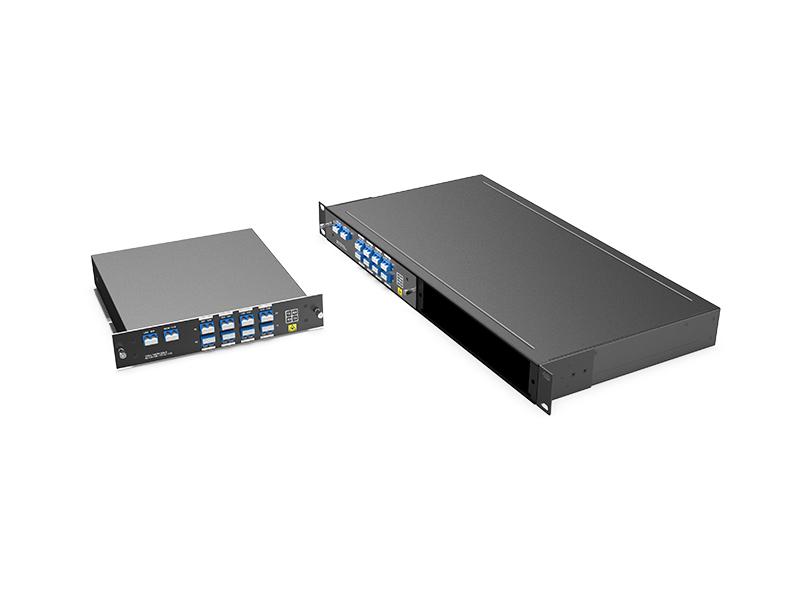

LGX BOX Enchufe para rack 1U de 2 ranuras

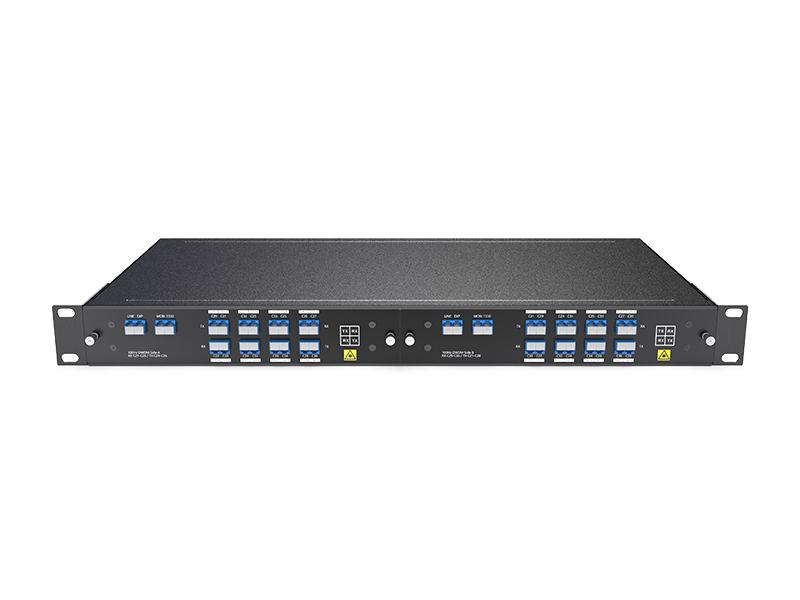

Rack de 2 ranuras y 1U para LGX BOX
Información del pedido
|
Número de producto |
Descripción del Producto |
|
DM16-LGX01-C2136-31MA |
MUX/DEMUX DWDM de 8 canales y 16 ondas (RX C21-C28/TX C29-C36) con puerto 1310, monitor y puerto EXP, fibra única, LC/UPC, caja LGX enchufable, lado A |
|
DD16-LGX01-C2136-31MB |
MUX/DEMUX DWDM de 8 canales y 16 ondas (RX C29-C36/TX C21-C28) con puerto 1310, puerto de monitor y puerto EXP, fibra única, LC/UPC, caja LGX enchufable, lado B |
|
1U02-2LGX |
Rack de 19 pulgadas y 1U con 2 ranuras para caja LGX enchufable, 440 x 230 x 44 mm |
Nota: Ofrecemos diseño personalizado; contáctenos por correo electrónico.
