El multiplexor/demultiplexor DWDM AAWG de 101 canales, diseñado por FIBERWDM, opera en el rango de longitudes de onda C11 a C61 (1568,772 nm ~ 1528,773 nm), conforme a la rejilla de 50 GHz de la recomendación ITU-T G.694.1, maximizando así la capacidad de la banda C. Se trata de un dispositivo DWDM totalmente pasivo que admite bajas pérdidas de inserción (<6,5 dB en los puertos de longitud de onda).
Multiplexor/demultiplexor DWDM de fibra única de 101 canales C11-C61, 50 GHz AAWG, LC/UPC, rack 1U
Panel de productos
Funciona en los sectores de radiodifusión y televisión, centros de datos, finanzas, gobierno, nube, datos masivos y otras industrias.
Especificaciones del producto
|
Parámetros |
Notas |
Presupuesto |
Unidades |
|
|
Min |
Máximo |
|||
|
Canales |
101 |
Ch |
||
|
Espaciado entre canales |
50 |
GHz |
||
|
Longitud de onda |
1528.773 |
1568.772 |
Nuevo Méjico |
|
|
Banda de paso de referencia relativa a la red ITU |
En relación con la red de la UIT |
± 6,25 |
GHz |
|
|
Frecuencia de la UIT |
Consulte la tabla 2 a continuación. |
THz |
||
|
Longitud de onda de la UIT |
Consulte la tabla 2 a continuación. |
Nuevo Méjico |
||
|
Precisión de la frecuencia central |
Máxima desviación absoluta de la longitud de onda central de 3 dB con respecto a la rejilla ITU en todos los canales |
-0,05 |
+0.05 |
Nuevo Méjico |
|
Pérdida de inserción |
Máxima pérdida de inserción en la longitud de onda de la UIT en todos los canales |
6.5 |
dB |
|
|
Uniformidad de la pérdida de inserción |
Variación máxima de la pérdida de inserción en todos los canales |
1.5 |
dB |
|
|
Onda |
Máxima variación de la pérdida en toda la banda de paso de la UIT en todos los canales |
0.7 |
dB |
|
|
Ancho de banda de 1 dB |
1 dB por debajo de la pérdida de inserción mínima, ancho completo, polarización promedio |
0.2 |
Nuevo Méjico |
|
|
Ancho de banda de 3 dB |
Pérdida de inserción mínima de 3 dB, ancho completo, polarización promedio |
0.26 |
Nuevo Méjico |
|
|
Ancho de banda de 20 dB |
20 dB respecto a la pérdida de inserción mínima, ancho completo, polarización promedio |
0.7 |
Nuevo Méjico |
|
|
Aislamiento de canales adyacentes |
Diferencia máxima de pérdida de inserción entre el canal de mayor potencia y dos canales adyacentes en condiciones generales de funcionamiento como temperatura y polarización media en la UIT. |
25 |
dB |
|
|
Aislamiento de canales no adyacentes |
Diferencia máxima de pérdida de inserción entre el canal de mayor potencia y los canales no adyacentes en condiciones generales de funcionamiento como temperatura y polarización media en la UIT. |
30 |
dB |
|
|
Diafonía total |
Diferencia total acumulada de pérdida de inserción promedio entre el canal de mayor potencia y todos los demás canales en condiciones generales de funcionamiento, como temperatura y polarización promedio en la UIT. |
21 |
dB |
|
|
Pérdida dependiente de la polarización |
Relación máxima de transmisiones en todos los estados de polarización, en la banda de paso de la UIT. |
0.7 |
dB |
|
|
Retardo del modo de polarización |
En la banda de paso de referencia en todos los canales |
0.5 |
PD |
|
|
Pérdida de retorno |
40 | dB | ||
|
potencia óptica continua |
500 | mw | ||
Información del paquete

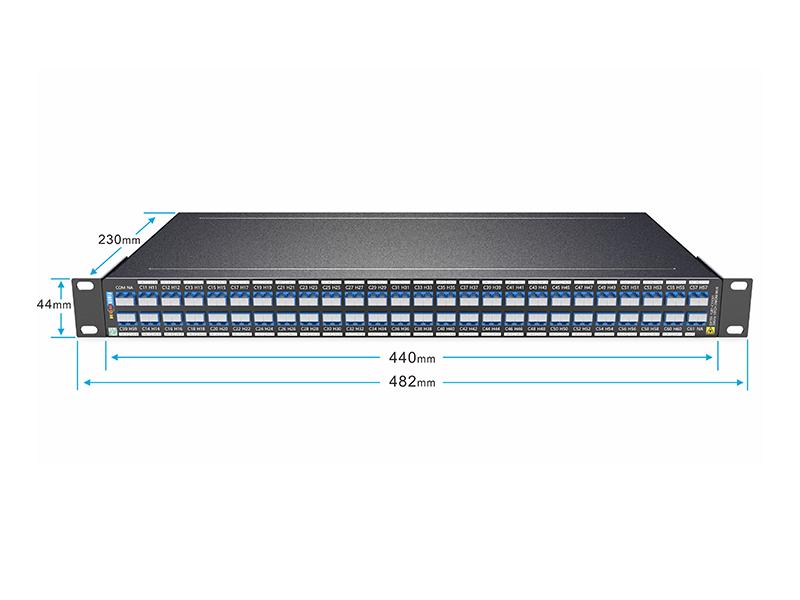

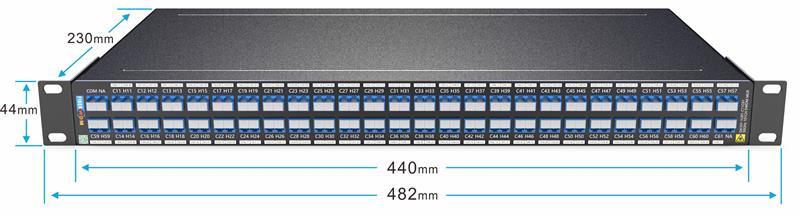

Rack 1U DWDM de 101 canales
Información del pedido
|
Número de producto |
Descripción del Producto |
|
DA101-1U01-C11C61 |
Multiplexor/demultiplexor DWDM AAWG de 50 GHz, 101 canales (C11-C61), fibra única, LC/UPC, rack 1U |
Nota: Ofrecemos diseño personalizado; contáctenos por correo electrónico.
Lista de canales
|
No |
Frecuencia (THz) |
Longitud de onda (nm) |
No |
Frecuencia (THz) |
Longitud de onda (nm) |
|
C11 |
191.10 |
1568.772 |
H36 |
193,65 |
1548.115 |
|
H11 |
191.15 |
1568.360 |
C37 |
193.70 |
1547.715 |
|
C12 |
191.20 |
1567.952 |
H37 |
193,75 |
1547.316 |
|
H12 |
191,25 |
1567.540 |
C38 |
193.80 |
1546.917 |
|
C13 |
191.30 |
1567.133 |
H38 |
193,85 |
1546.518 |
|
H13 |
191.35 |
1566.723 |
C39 |
193.90 |
1546.119 |
|
C14 |
191.40 |
1566.314 |
H39 |
193,95 |
1545.720 |
|
H14 |
191.45 |
1565.905 |
C40 |
194,00 |
1545.322 |
|
C15 |
191.50 |
1565.496 |
H40 |
194.05 |
1545.322 |
|
H15 |
191,55 |
1565.087 |
C41 |
194.10 |
1544.526 |
|
C16 |
191.60 |
1564.679 |
H41 |
194.15 |
1544.128 |
|
H16 |
191,65 |
1564.271 |
C42 |
194.20 |
1543.730 |
|
C17 |
191.70 |
1563.863 |
H42 |
194,25 |
1543.333 |
|
H17 |
191,75 |
1563.455 |
C43 |
194.30 |
1542.936 |
|
C18 |
191.80 |
1563.047 |
H43 |
194,35 |
1542.539 |
|
H18 |
191,85 |
1562.640 |
C44 |
194.40 |
1542.142 |
|
C19 |
191.90 |
1562.233 |
H44 |
194,45 |
1541.746 |
|
H19 |
192,95 |
1561.826 |
C45 |
194.50 |
1541.349 |
|
C20 |
192,00 |
1561.419 |
H45 |
194,55 |
1540.953 |
|
H2O |
192.05 |
1561.013 |
C46 |
194.60 |
1540.557 |
|
C21 |
192.10 |
1560.606 |
H46 |
194,65 |
1540.162 |
|
H21 |
192.15 |
1560.200 |
C47 |
194.70 |
1539.766 |
|
C22 |
192.20 |
1559.794 |
H47 |
194,75 |
1539.371 |
|
H22 |
192,25 |
1559.389 |
C48 |
194.80 |
1538.976 |
|
C23 |
192.30 |
1558.983 |
H48 |
194,85 |
1538.581 |
|
H23 |
192,35 |
1558.578 |
C49 |
194.90 |
1538.186 |
|
C24 |
192.40 |
1558.173 |
H49 |
194,95 |
1537.792 |
|
H24 |
192,45 |
1557.768 |
C50 |
195,00 |
1537.397 |
|
C25 |
192,50 |
1557.363 |
H50 |
195.05 |
1537.003 |
|
H25 |
192,55 |
1556.959 |
C51 |
195.10 |
1536.609 |
|
C26 |
192.60 |
1556.555 |
H51 |
195.15 |
1536.216 |
|
H26 |
192,65 |
1556.151 |
C52 |
195.20 |
1535.822 |
|
C27 |
192.70 |
1555.747 |
H52 |
195.25 |
1535.429 |
|
H27 |
192,75 |
1555.343 |
C53 |
195.30 |
1535.036 |
|
C28 |
192.80 |
1554.940 |
H53 |
195.35 |
1534.643 |
|
H28 |
192,85 |
1554.537 |
C54 |
195.40 |
1534.250 |
|
C29 |
192.90 |
1554.134 |
H54 |
195,45 |
1533.858 |
|
H29 |
192,95 |
1553.731 |
C55 |
195.50 |
1533.465 |
|
C30 |
193,00 |
1553.329 |
H55 |
195,55 |
1533.073 |
|
H30 |
193.05 |
1552.926 |
C56 |
195.60 |
1532.681 |
|
C31 |
193.10 |
1552.524 |
H56 |
195,65 |
1532.290 |
|
H31 |
193.15 |
1552.122 |
C57 |
195.70 |
1531.898 |
|
C32 |
193.20 |
1551.721 |
H57 |
195,75 |
1531.507 |
|
H32 |
193,25 |
1551.319 |
C58 |
195.80 |
1531.116 |
|
C33 |
193.30 |
1550.918 |
H58 |
195,85 |
1530.725 |
|
H33 |
193,35 |
1550.517 |
C59 |
195.90 |
1530.334 |
|
C34 |
193.40 |
1550.116 |
H59 |
195,95 |
1529.944 |
|
H34 |
193,45 |
1549.715 |
C60 |
196,00 |
1529.553 |
|
C35 |
193,50 |
1549.315 |
H60 |
196.05 |
1529.163 |
|
H35 |
193,55 |
1548.915 |
C61 |
196.10 |
1528.773 |
|
C36 |
193.60 |
1548.515 |
