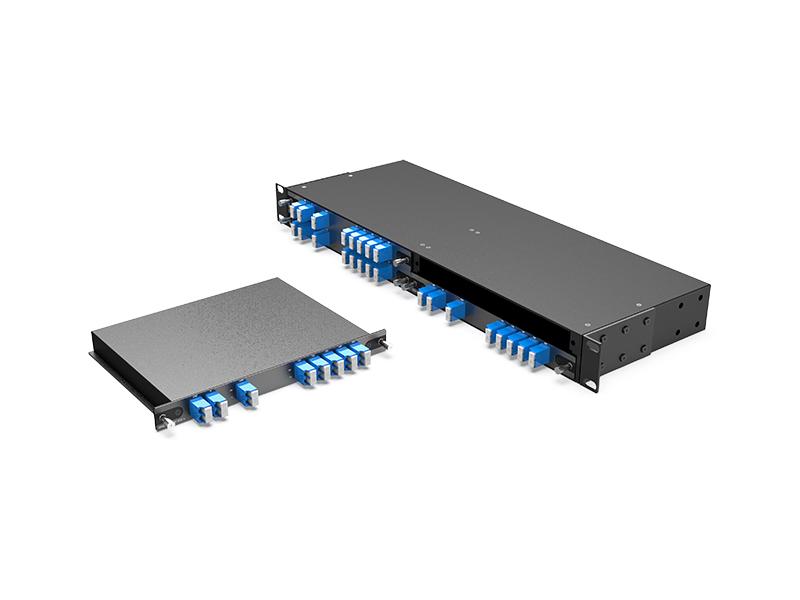

MUX/DEMUX DWDM de fibra única, 4 canales, 8 ondas, con puerto EXP y filtro R/B, LC/UPC, caja LGX y 4 ranuras para rack de 1 U

El MUX/DEMUX DWDM de 4 canales (8 ondas) con filtro azul y rojo (R/B) se utiliza en pares, diseñado por FIBERWDM. En el lado A, las ondas son: RX C21 a C24, TX C45 a C48. En el lado B, las ondas son: RX C45 a C48, TX C21 a C24. En conjunto con los amplificadores DWDM y el dispositivo DCM, el sistema de transferencia DWDM de 4 canales puede soportar una transmisión de larga distancia en una fibra.

Además, está diseñado como un complemento LGX box, por lo que se puede enchufar en un rack 1U de 4 ranuras y admite una capacidad máxima de 4*4 canales en el sistema.

  • Detalle del producto

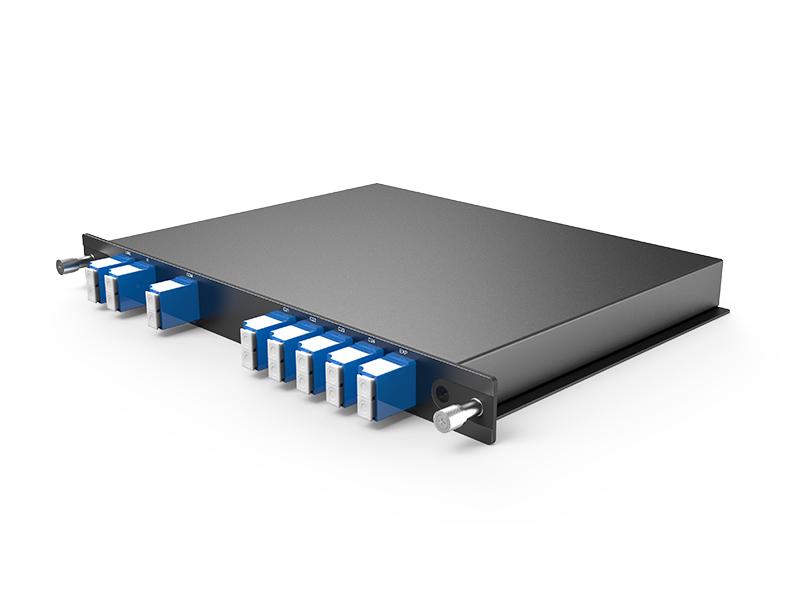

MUX/DEMUX DWDM de fibra única, 4 canales, 8 ondas, con puerto EXP y filtro R/B LC/UPC, caja LGX y 4 ranuras para rack 1U

4CH DWDM MUX DEMUX Single Fiber

El MUX/DEMUX DWDM de 4 canales (8 ondas) con filtro azul y rojo (R/B) se utiliza en pares, diseñado por FIBERWDM. En el lado A, las ondas son: RX C21 a C24, TX C45 a C48. En el lado B, las ondas son: RX C45 a C48, TX C21 a C24. En conjunto con los amplificadores DWDM y el dispositivo DCM, el sistema de transferencia DWDM de 4 canales puede soportar una transmisión de larga distancia en una fibra.

Además, está diseñado como un complemento LGX box, por lo que se puede enchufar en un rack 1U de 4 ranuras y admite una capacidad máxima de 4*4 canales en el sistema.

Panel de producto

4CH DWDM MUX/ DEMUX Single Fiber

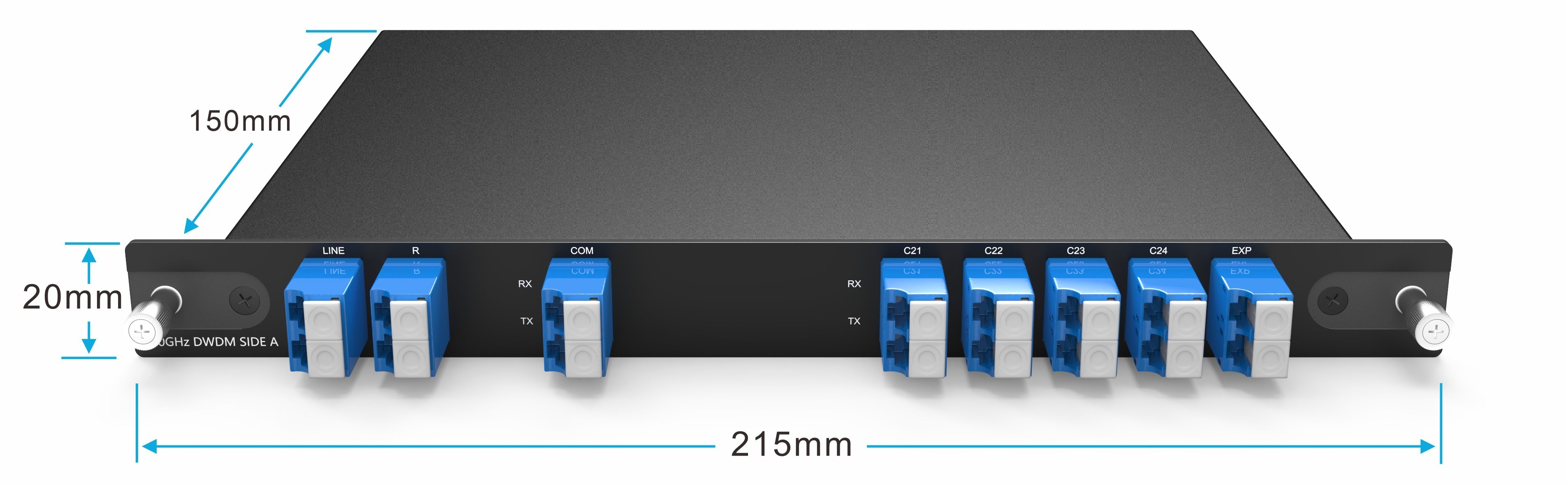

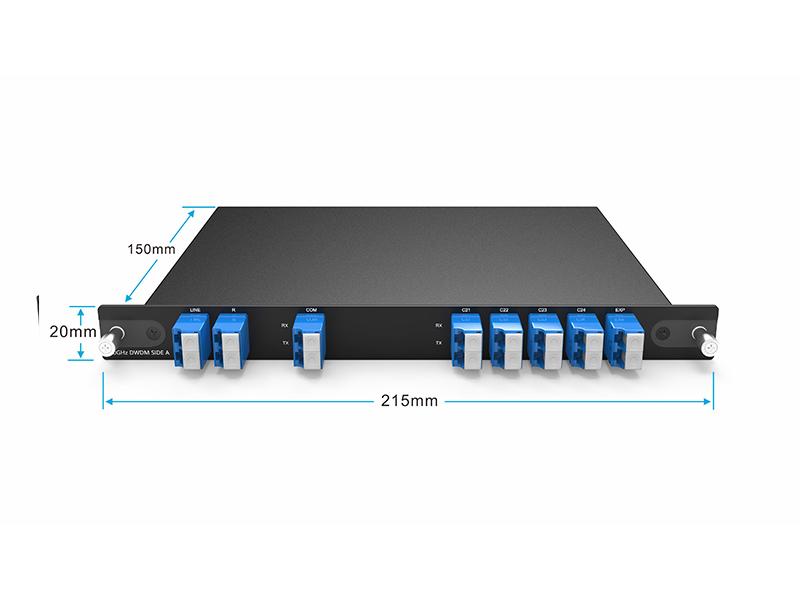

MUX/DEMUX DWDM de 4 canales, lado A de fibra única

4CH DWDM MUX/ DEMUX Single Fiber

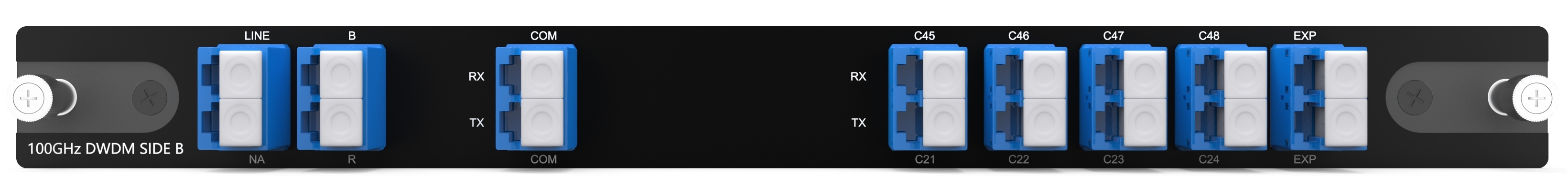

4 canales DWDM MUX/DEMUX fibra única lado B

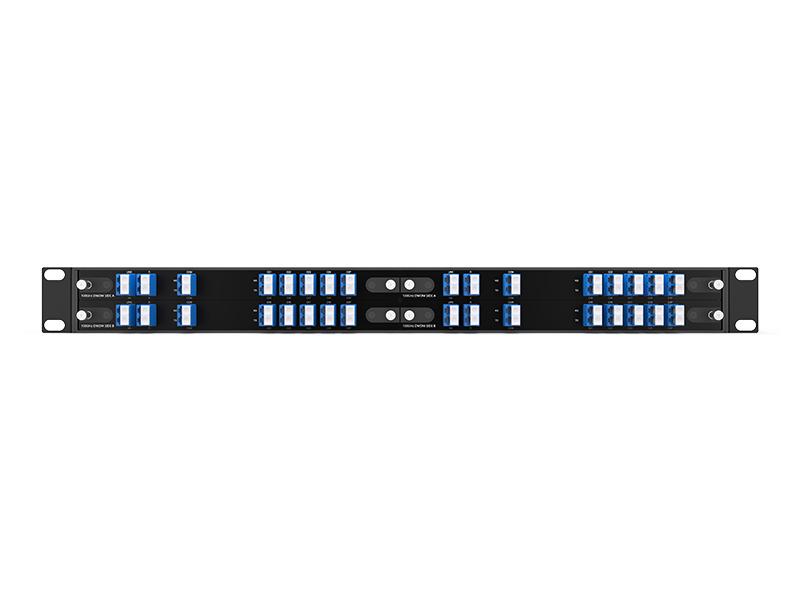

4-Slot 1U rack

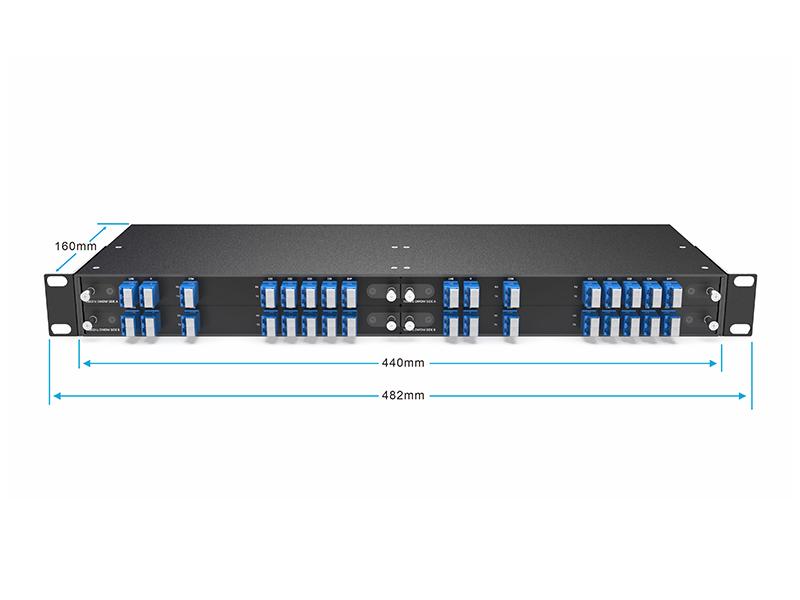

Rack 1U de 4 ranuras

Puerto de Expansión para Futuro Aumento de Ancho de Banda, permite aumentar la capacidad de la red conectándolo al puerto de línea de otro DWDM MUX/DEMUX que soporte diferentes longitudes de onda, sin necesidad de instalar o arrendar fibras adicionales.

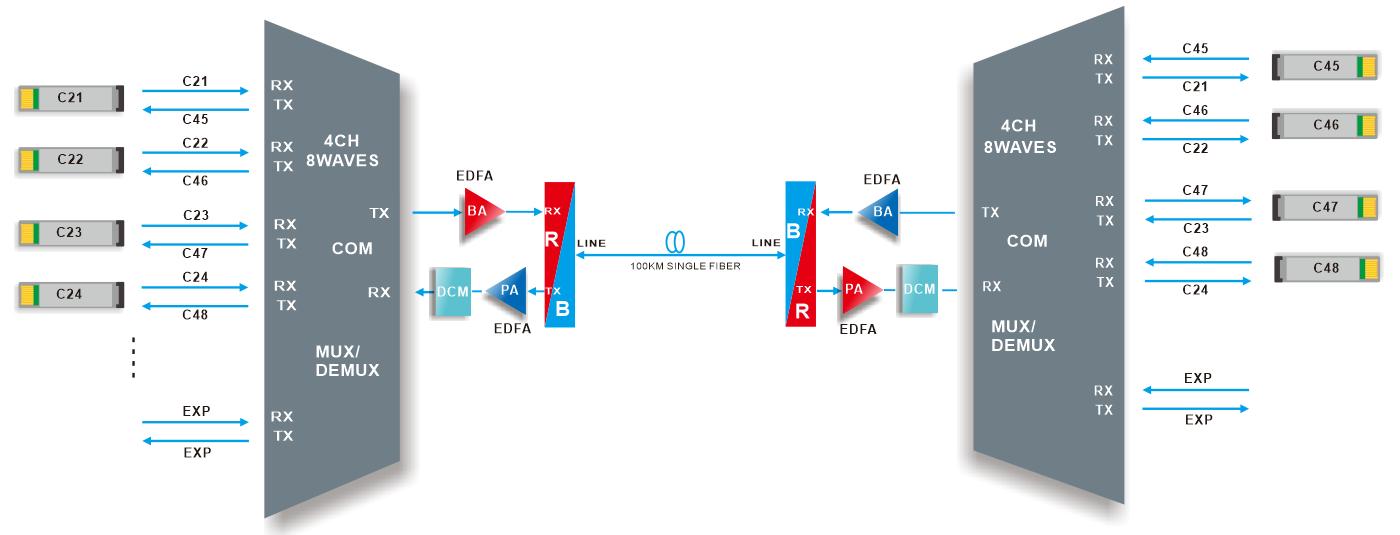

Enlace de línea

4CH DWDM MUX/ DEMUX Single fiber transmission

Transmisión de fibra única MUX/DEMUX DWDM de 4 canales

El MUX/DEMUX DWDM de 4 canales admite 4 canales de diferencia empresarial en una sola fibra óptica para transmisión punto a punto.

Funciona en Broadcast y TV, IDC, finanzas, gobierno, nube, datos masivos y otras industrias.

Especificación del producto

Longitud de onda

4 canales, 8 ondas C21-C24/C45-C48

Espaciamiento de canales

100 GHz (0,8 nm)

Banda de paso del canal

±0,11 nm

Tecnología

TFF (filtro de película fina)

Pérdida de inserción

≤ 2,4 dB

Pérdida de enlace

≤ 3,5 dB

Pérdida de retorno

≥ 45 dB

Directividad

≥ 45 dB

Dispersión del modo de polarización

≤ 0,1 ps

Pérdida dependiente de la polarización

≤ 0,3 dB

Aislamiento de canal

Adyacente ≥30dB
No adyacente ≥ 45dB

Temperatura

Funcionamiento entre -40 y 85 °C

Almacenamiento -40 a 85°C

Pérdida de inserción en R/B

PASA: ≤ 0,6 dB

Reflexión: ≤0,8 dB

Aislamiento@R/B

PASA: ≥ 30dB

Reflexión: ≥15dB

Peso neto

Caja LGX: 0,5 kg

Rack 1U de 4 ranuras: 1,5 kg

Dimensiones (alto x ancho x profundidad)

Caja LGX: 20 x 215 x 150 mm

Bastidor 1U: 44 x 440 x 230 mm

Nota: Especificado con conectores.

Información del paquete

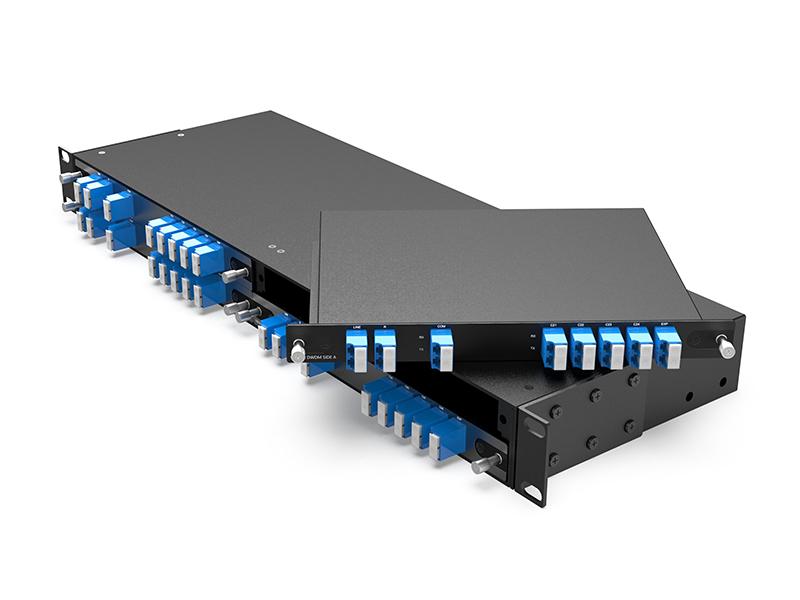

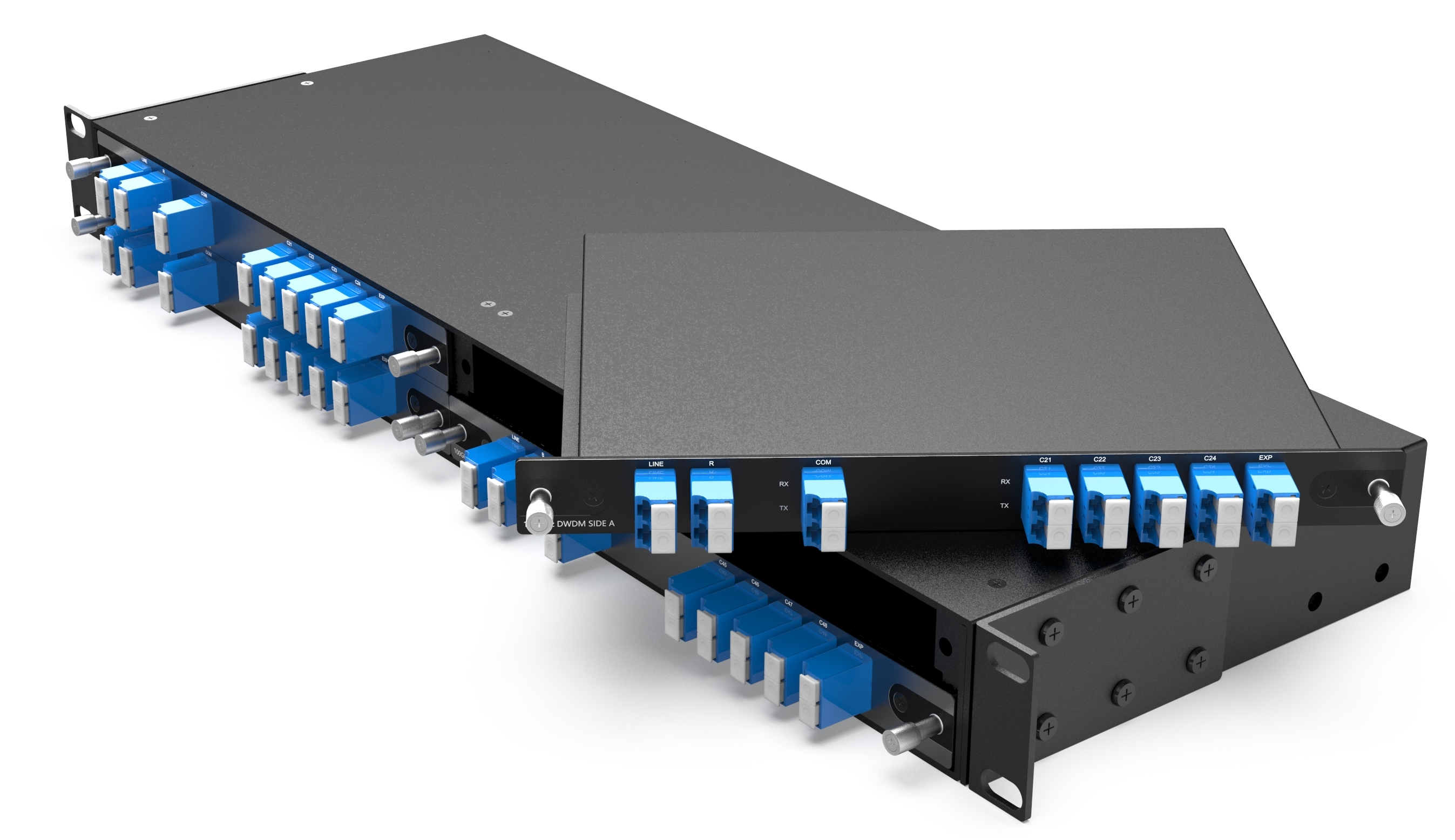

LGX BOX Plug in 4-Slot 1U Rack

LGX BOX Plug-in de 4 ranuras para rack 1U

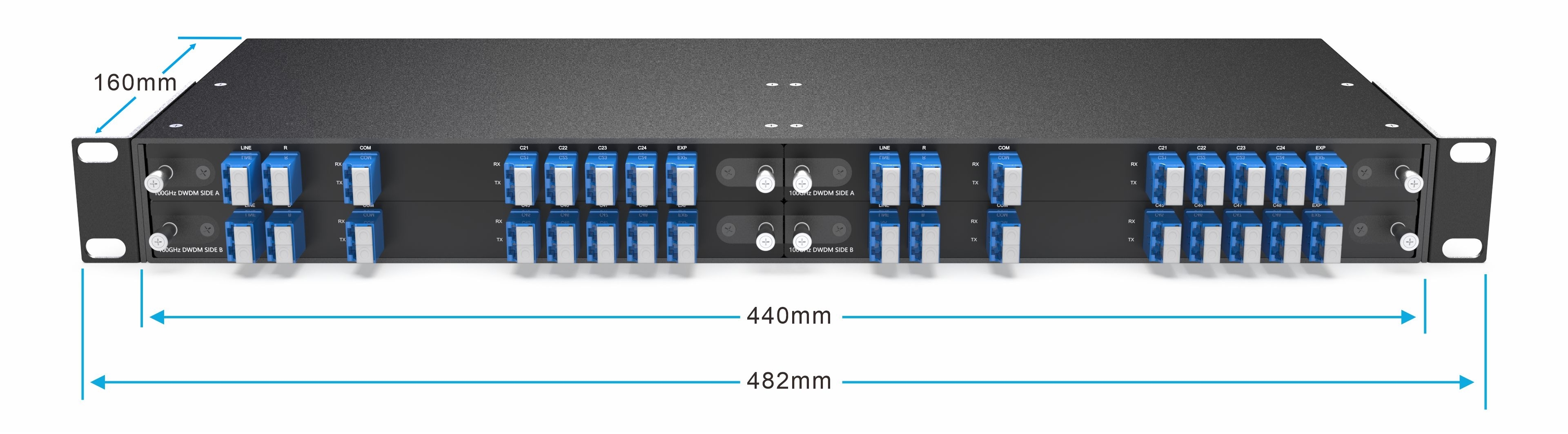

4-Slot 1U Rack for LGX BOX

Rack 1U de 4 ranuras para LGX BOX

Información del pedido

N° de producto

Descripción del Producto

DM4-LGX01-C2148-RB-A

MUX/DEMUX DWDM 4 canales 8 ondas (RX C21-C24/TX C45-C48) con puerto EXP y filtro RB, fibra única, LC/UPC, caja LGX enchufable 20 x 215 x 150 mm, lado A

DD4-LGX01-C2148-RB-B

MUX/DEMUX DWDM 4 canales 8 ondas (RX C45-C48/TX C21-C24) con puerto EXP y filtro RB, fibra única, LC/UPC, caja LGX enchufable 20 x 215 x 150 mm, lado B

1U-4LGX02

Rack 1U de 19 pulgadas con 4 ranuras para caja LGX enchufable, 440 x 160 x 44 mm

Nota: Admitimos diseños personalizados, contáctenos por correo electrónico.
