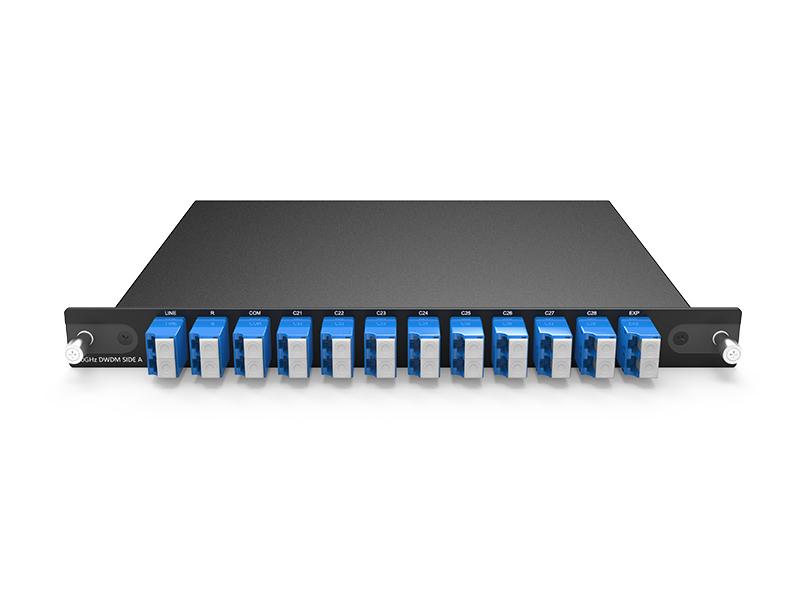

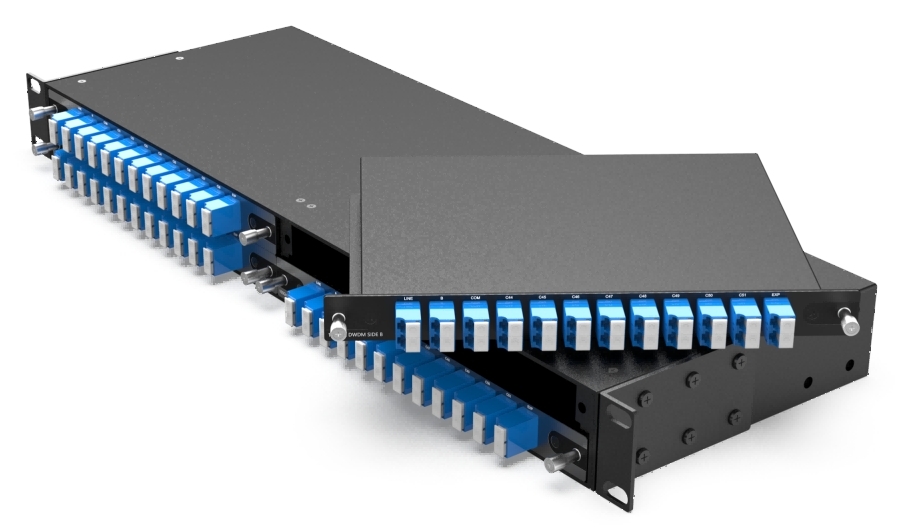

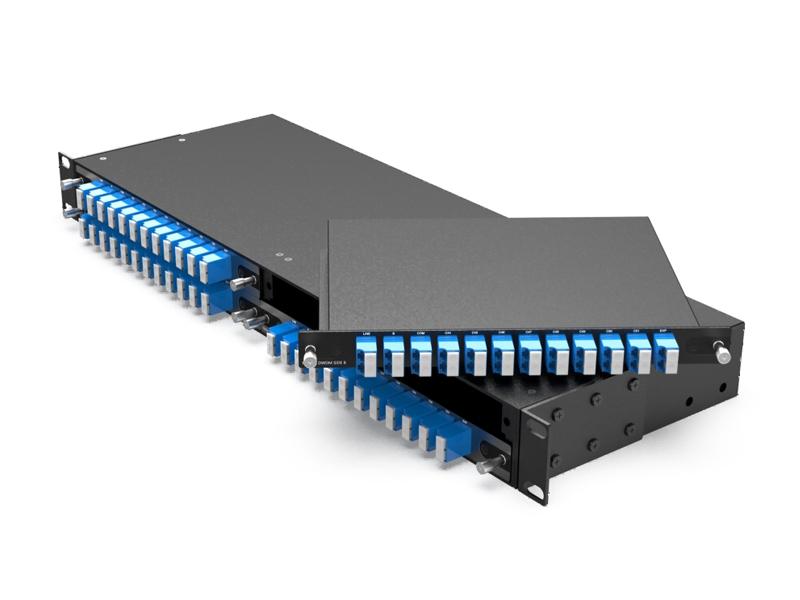

MUX/DEMUX DWDM de fibra única de 8 canales y 16 ondas, con puerto EXP y filtro R/B LC/UPC, caja LGX y 4 ranuras para rack de 1 U

Longitud de onda

8 canales, 16 ondas C21-C28/C44-C51

Espaciado de canales

100 GHz (0,8 nm)

Banda de paso del canal

±0,11 nm

Tecnología

TFF (filtro de película fina)

Pérdida de inserción

≤ 3,5 dB

Pérdida de enlace

≤ 4,5 dB

Pérdida de retorno

≥ 45 dB

Directividad

≥ 45 dB

Dispersión del modo de polarización

≤ 0,1 ps

Pérdida dependiente de la polarización

≤ 0,3 dB

Aislamiento de canal

Adyacente ≥30dB
No adyacente ≥ 45dB

Temperatura

Funcionamiento entre -40 y 85 °C

Almacenamiento -40 a 85°C

Pérdida de inserción en R/B

PASA: ≤ 0,6 dB

Reflexión: ≤0,8 dB

Aislamiento@R/B

PASA: ≥ 30dB

Reflexión: ≥15dB

Peso neto

Caja LGX: 0,5 kg

Rack 1U de 4 ranuras: 1,5 kg

Dimensiones (alto x ancho x profundidad)

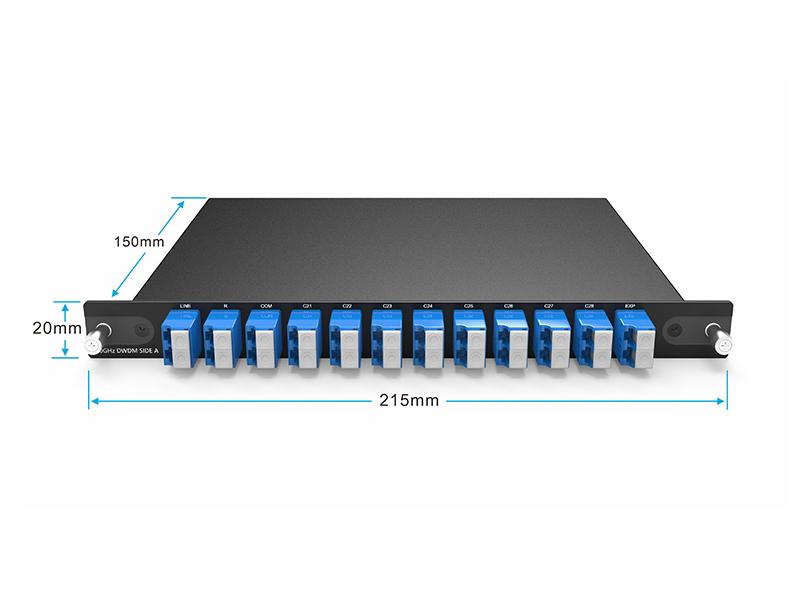

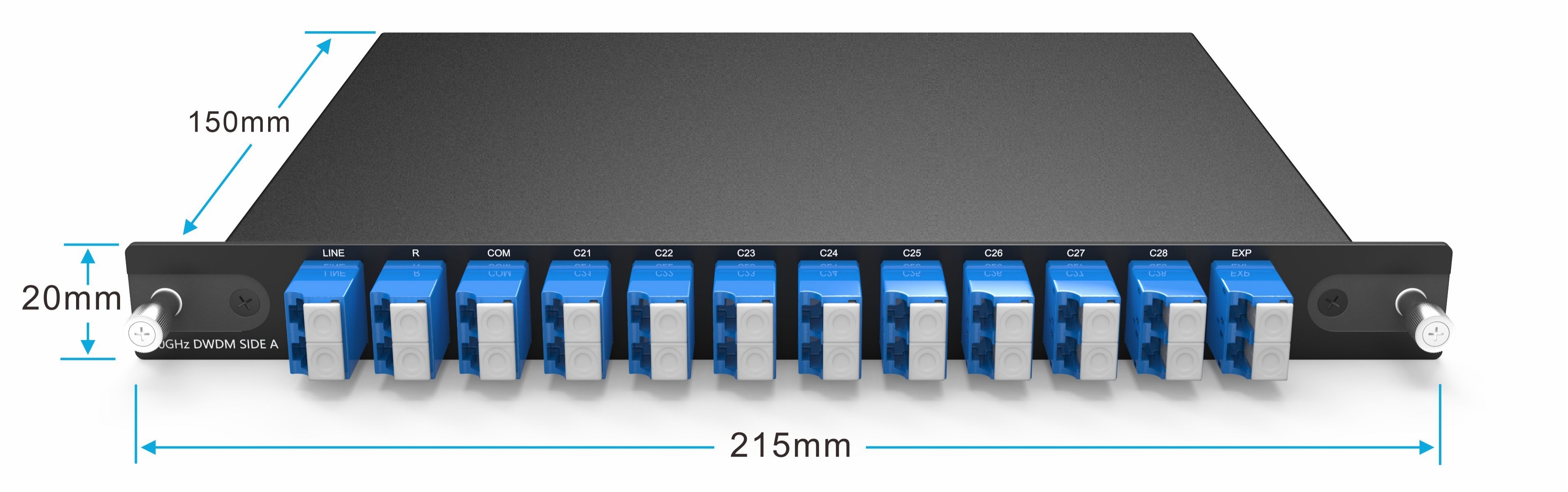

Caja LGX: 20 x 215 x 150 mm

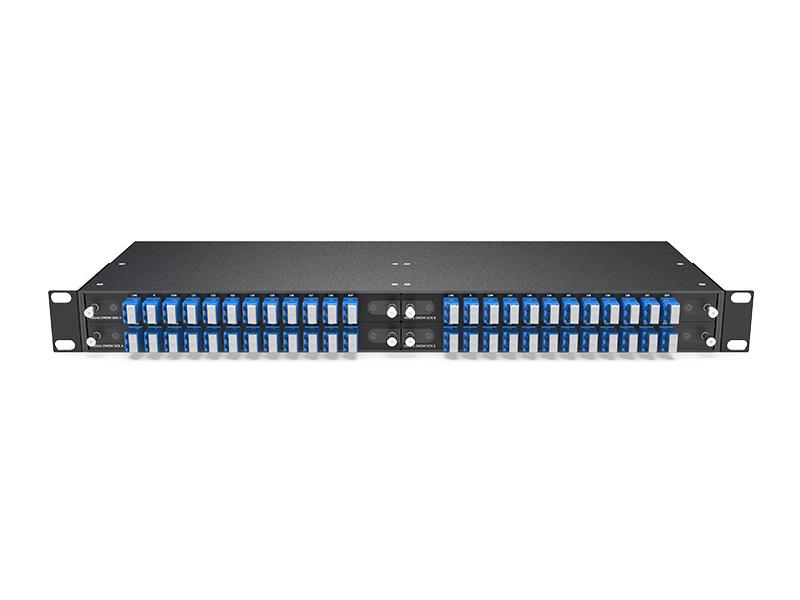

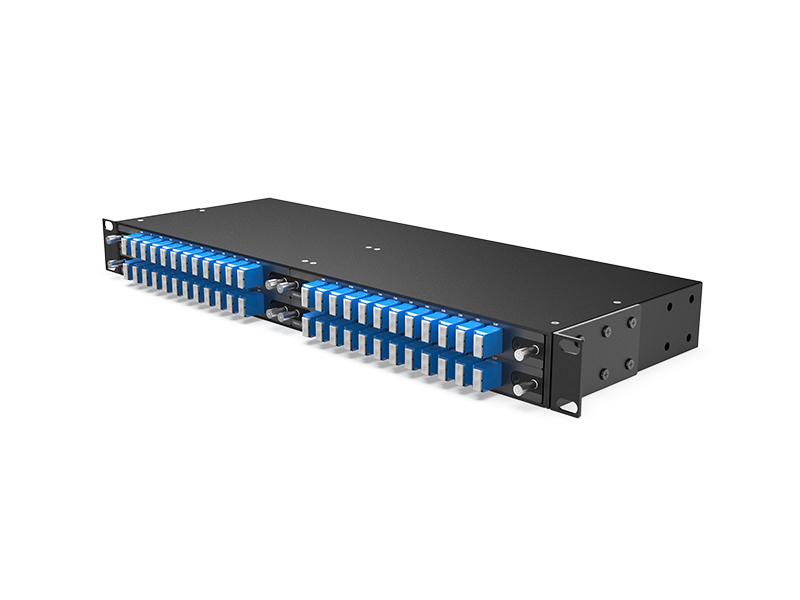

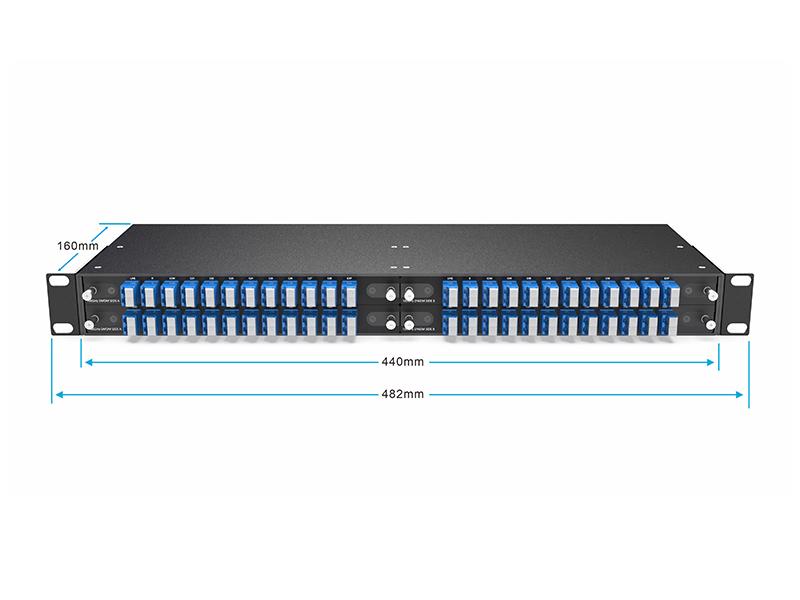

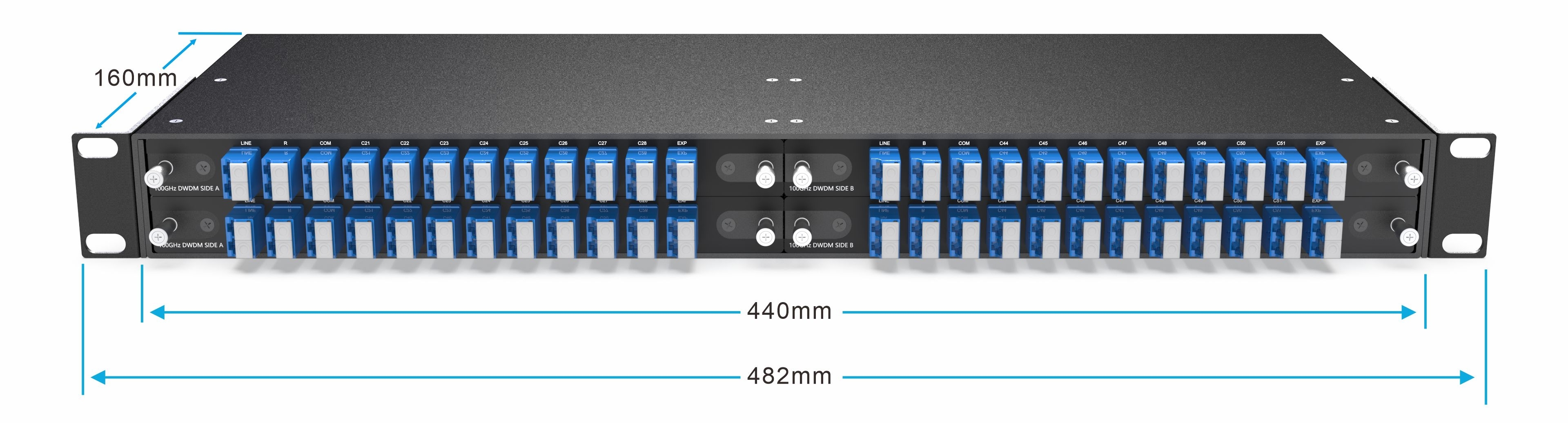

Bastidor 1U: 44 x 440 x 230 mm

N° de producto

Descripción del Producto

DM8-LGX01-C2151-RB-A

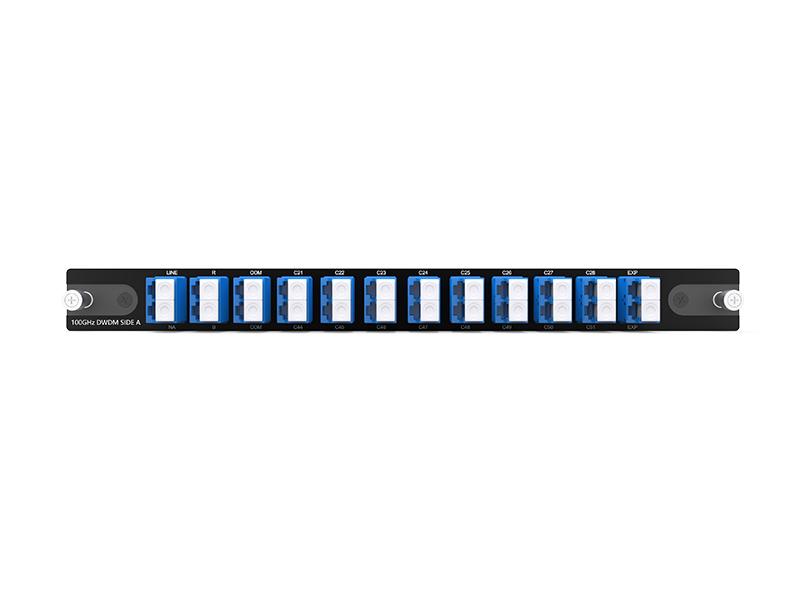

MUX/DEMUX DWDM 8 canales 16 ondas (RX C21-C28/TX C44-C51) con puerto EXP y filtro RB, fibra única, LC/UPC, caja LGX enchufable 20 x 215 x 150 mm, lado A

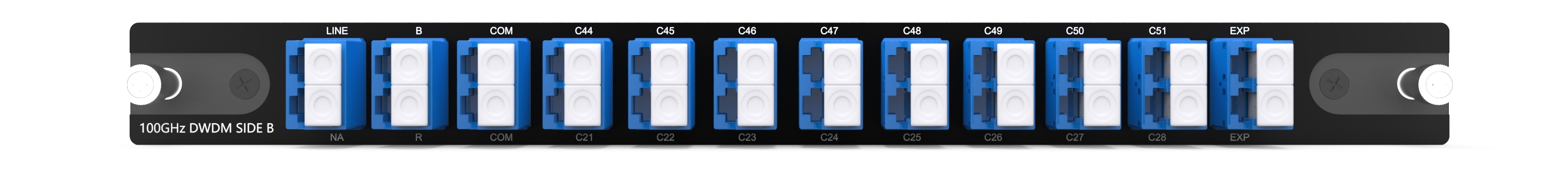

DD8-LGX01-C2151-RB-B

MUX/DEMUX DWDM 8 canales 16 ondas (RX C44-C51/TX C21-C28) con puerto EXP y filtro RB, fibra única, LC/UPC, caja LGX enchufable 20 x 215 x 150 mm, lado B

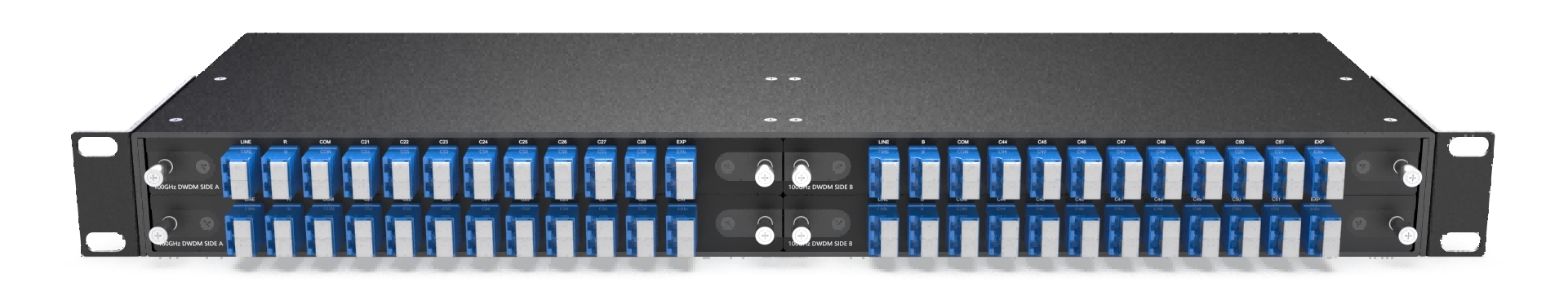

1U-4LGX02

Rack 1U de 19 pulgadas con 4 ranuras para caja LGX enchufable, 440 x 160 x 44 mm
