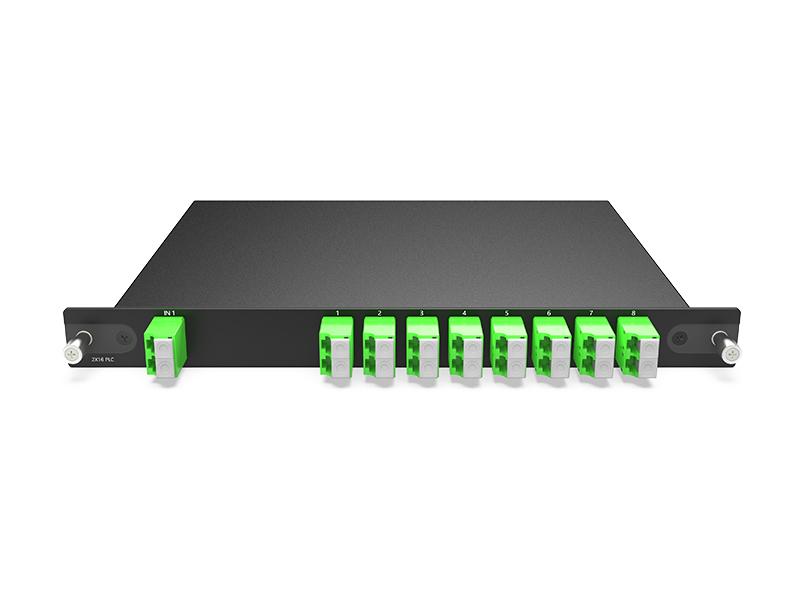

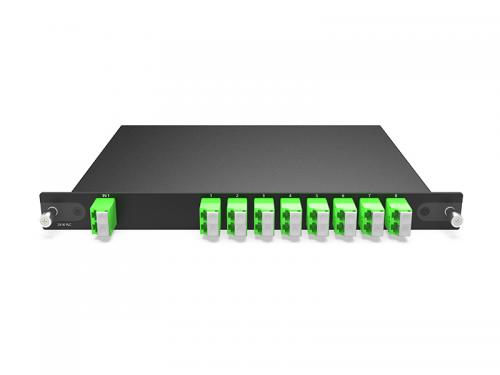

Divisor PLC 2X16 LC/APC enchufable LGX Box 215*150*20MM
Los PLC de Fiberwdm se desarrollan con base en un proceso único de guía de onda de vidrio de sílice, con un pigtail de fibra óptica alineado con precisión y confiable en un encapsulado miniatura. Ofrecen una solución de distribución de luz económica con un factor de forma compacto y alta confiabilidad. Los dispositivos PLC ofrecen un alto rendimiento en términos de baja pérdida de inserción, baja PDL, alta pérdida de retorno y excelente uniformidad en un amplio rango de longitudes de onda de 1260 nm a 1620 nm, y funcionan en un rango de temperatura de -40 °C a +85 °C. Los dispositivos PLC tienen configuraciones estándar de 1x4, 1x8, 1x16 y 1x32, así como estructuras personalizadas de 2x8, 2x16, 2x32 y 2x64.
Producto

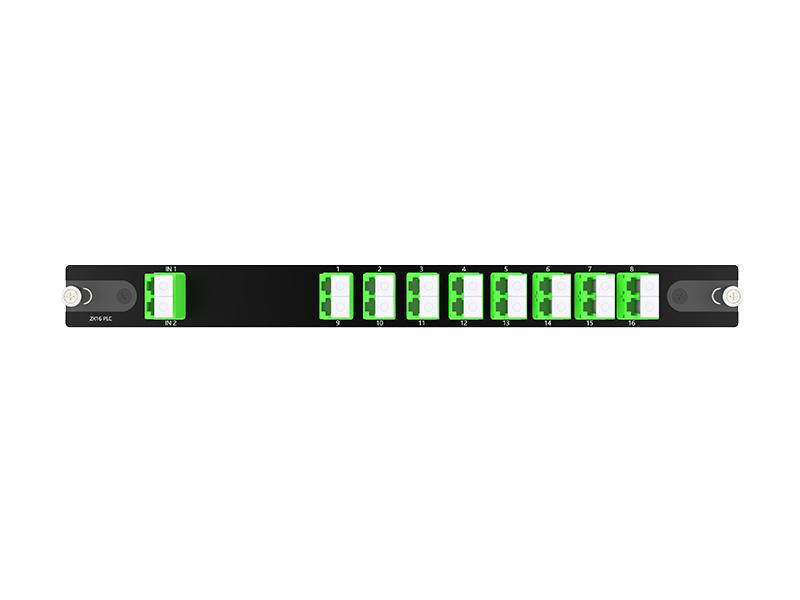

Caja LGX enchufable PLC LC/APC de 2 x 16, 215 x 150 x 20 mm
Características:
Aplicaciones
Cumplimiento
Especificaciones del PLC 1*N
| Configuración del puerto | 1×2 | 1×4 | 1×8 | 1×16 | |
| Tipo de fibra | SMF-28e o especificada por el cliente | ||||
| Longitud de onda operativa (nm) | 1260～1650 | ||||
| Pérdida de inserción | Típica | 3.7 | 6.8 | 10.0 | 13.0 |
| Máx. | 4.0 | 7.2 | 10.5 | 13.5 | |
| Uniformidad de pérdida (dB) | Máx. | 0.4 | 0.6 | 0.8 | 1.2 |
| Pérdida de retorno (dB) | Mín. | 50 | 50 | 50 | 50 |
| Pérdida dependiente de la polarización (dB) | Máx. | 0.2 | 0.2 | 0.3 | 0.3 |
| Directividad (dB) | Mín. | 55 | 55 | 55 | 55 |
| Pérdida dependiente de la longitud de onda (dB) | Máx. | 0.3 | 0.3 | 0.3 | 0.5 |
|
Pérdida dependiente de la temperatura (-40～85 °C) (dB) |
Máx. | 0.5 | 0.5 | 0.5 | 0.8 |
| Temperatura de funcionamiento (°C) | -40~85 | ||||
| Temperatura de almacenamiento (°C) | -40~85 | ||||
| Tamaño del embalaje de la caja LGX (mm) | 215 x 150 x 20 mm | ||||
| Paquete de montaje en rack de 19'' (mm) | 1U, 440*160*44 | ||||
Notas: 1. Especificaciones sin conectores de fibra.
2. Prueba de temperatura ambiente
Especificaciones del PLC 2*N
| Configuración del puerto | 2×2 | 2×4 | 2×8 | 2×16 | |
| Tipo de fibra | SMF-28e o especificada por el cliente | ||||
| Longitud de onda operativa (nm) | 1260～1650 | ||||
| Pérdida de inserción | Típica | 3.8 | 7.4 | 10.8 | 14.2 |
| Máx. | 4.2 | 7.8 | 11.2 | 14.6 | |
| Uniformidad de pérdida (dB) | Máx. | 1.0 | 1.4 | 1.5 | 2.0 |
| Pérdida de retorno (dB) | Mín. | 50 | 50 | 50 | 50 |
| Pérdida dependiente de la polarización (dB) | Máx. | 0.2 | 0.2 | 0.4 | 0.4 |
| Directividad (dB) | Mín. | 55 | 55 | 55 | 55 |
| Pérdida dependiente de la longitud de onda (dB) | Máx. | 0.8 | 0.8 | 0.8 | 0.8 |
|
Pérdida dependiente de la temperatura (-40～85 °C) (dB) |
Máx. | 0.5 | 0.5 | 0.5 | 0.8 |
| Temperatura de funcionamiento (°C) | -40~85 | ||||
| Temperatura de almacenamiento (°C) | -40~85 | ||||
| Tamaño del embalaje (mm) | 215 x 150 x 20 mm | ||||
| Paquete de montaje en rack de 19'' (mm) | 1U, 440*160*44 | ||||
Notas: 1. Especificaciones sin conectores de fibra.
2. Prueba de temperatura ambiente

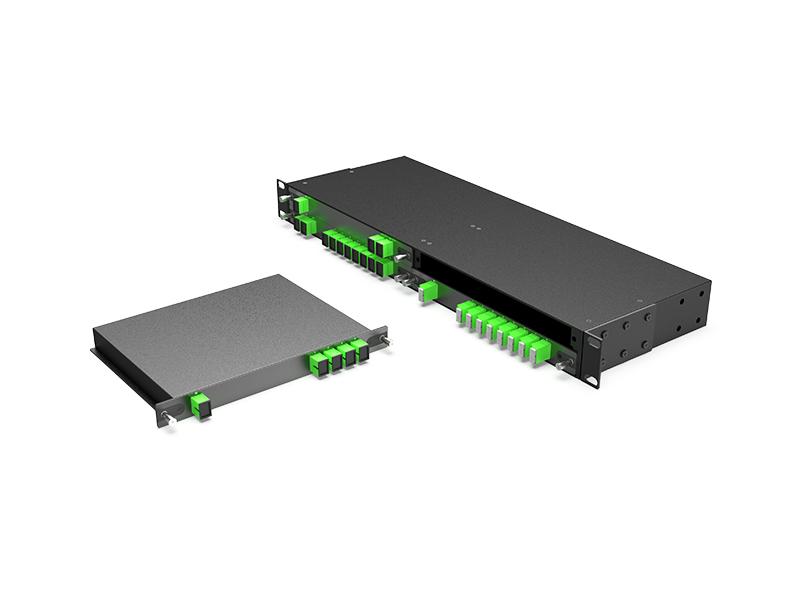

Paquete (mm)
Caja LGX enchufable para PLC 215 x 150 x 20 mm

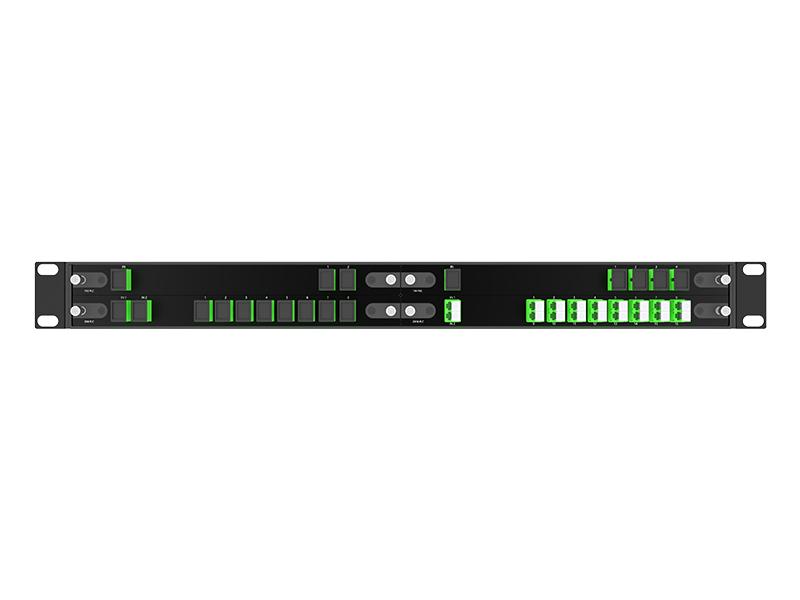

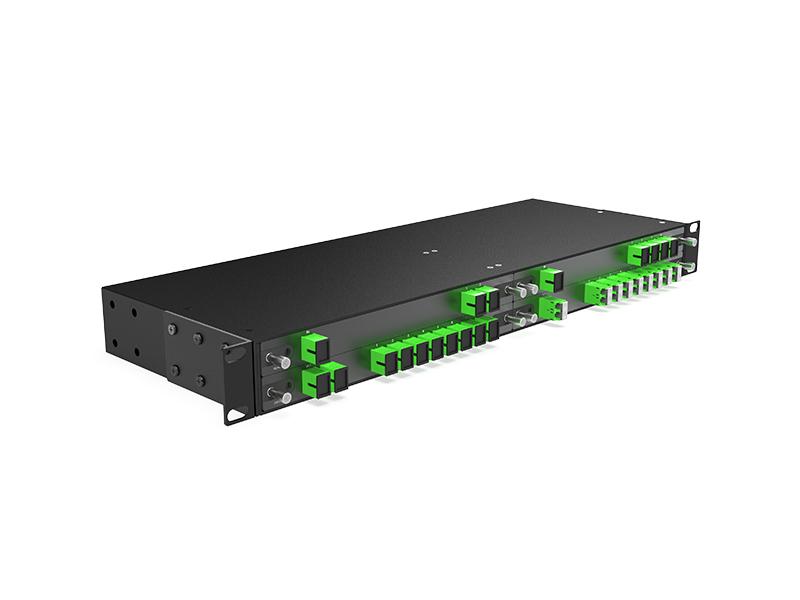

Rack 1U de 4 ranuras para LGX BOX
Información del pedido
| N.° de pieza | Especificaciones |
| 2P16-LGX01A | Caja LGX enchufable PLC LC/APC 2x16, 215 x 150 x 20 mm |
Preguntas frecuentes
P: ¿Cuál es el plazo de entrega para las configuraciones estándar y personalizadas?
R: Las configuraciones estándar tienen un plazo de entrega de 3 a 7 días laborables. Las configuraciones personalizadas (por ejemplo, diseños de puertos especiales, tipos de fibra no estándar) requieren de 10 a 20 días laborables, dependiendo de la complejidad de la personalización
P: ¿Cuál es la política de garantía posventa para este divisor PLC?
R: Nuestra empresa ofrece una garantía de reemplazo de 3 meses, una garantía de 3 años y servicio de mantenimiento de por vida.
¿Quieres saber sobre este producto?
Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

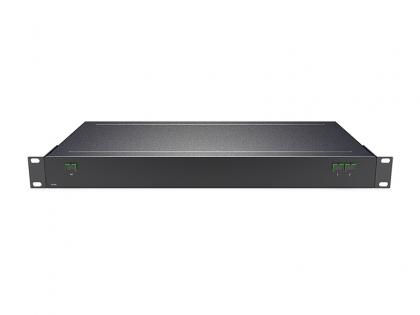

PLC en rack de 1U
