Los módulos multiplexores/demultiplexores multicanal DWDM (Mux/DeMux) están disponibles en un espaciamiento de canal ITU de 100 GHz. Demuestran baja pérdida, insensibilidad a la temperatura y un rendimiento confiable en cualquier aplicación del sistema.
Los módulos Mux/DeMux fijos ofrecen soluciones de gestión de longitud de onda de bajo costo que son adecuadas para aplicaciones de acceso, metro y de larga distancia.
1 canal, 2 ondas, DWDM OADM, oeste y este, fibra única, caja ABS de 100 x 80 x 10 mm
Características
Aplicaciones
Especificación del producto
|
Artículo |
Unidad |
Parámetros |
|
Espaciamiento de canales |
GHz |
100 GHz |
|
Rango de longitud de onda |
Canales ITU de banda C |
|
|
Centros de canales |
Nuevo Méjico |
UIT |
|
Canales |
ch |
1 canal 2 ondas |
|
Ancho de banda de paso |
Nuevo Méjico |
≥ +/- 0,13 |
|
Ondulación de banda de paso |
dB |
≤ 0,5 |
|
Pérdida de inserción de canal |
dB |
≤ 1,5 |
|
Oeste a Este (de ADENTRO a AFUERA) |
dB |
≤ 1,8 |
|
Aislamiento (canal adyacente) |
dB |
≥30 |
|
Aislamiento (canal no adyacente) |
dB |
≥40 |
|
Pérdida dependiente de la polarización |
dB |
≤ 0,2 |
|
Dispersión del modo de polarización |
PD |
≤ 0,2 |
|
Directividad |
dB |
≥ 50 |
|
Pérdida de retorno |
dB |
≥ 45 |
|
Manejo de potencia óptica |
mW |
≤ 500 |
|
Rango de temperatura de funcionamiento |
°C |
-5 a 70 |
|
Rango de temperatura de almacenamiento |
°C |
-40 a +85 |
|
Tipo de fibra |
N / A |
SMF-28e+ |
|
Dimensiones del paquete |
mm |
ABS de 100 x 80 x 10 mm |
|
Conector |
SC/UPC u otro |
Notas: 1) FIBERWDM admite diseño personalizado, contáctenos por correo electrónico a sales@fiberwdm.com
2) Si desea realizar un pedido, envíenos un correo electrónico y díganos cuántas ondas y qué ondas desea, le enviaremos una hoja de datos más detallada que desee.
Información del paquete

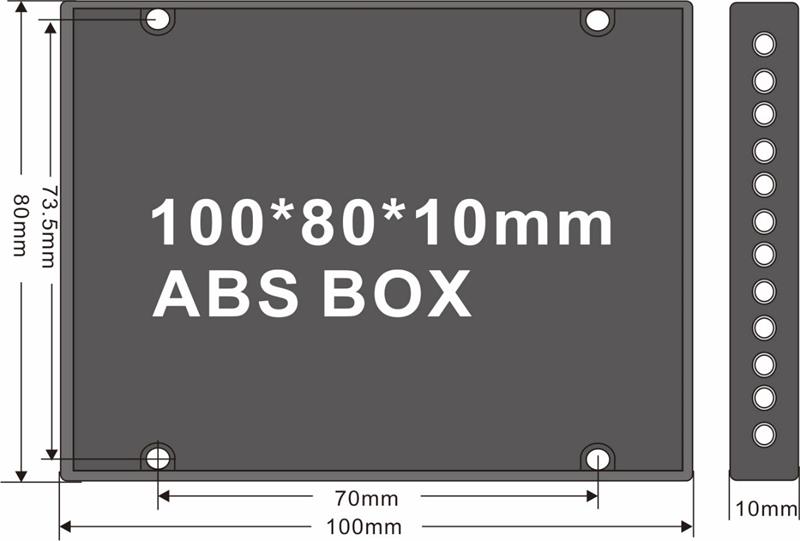

1) CAJA DE ABS 100*80*10 mm
Información del producto

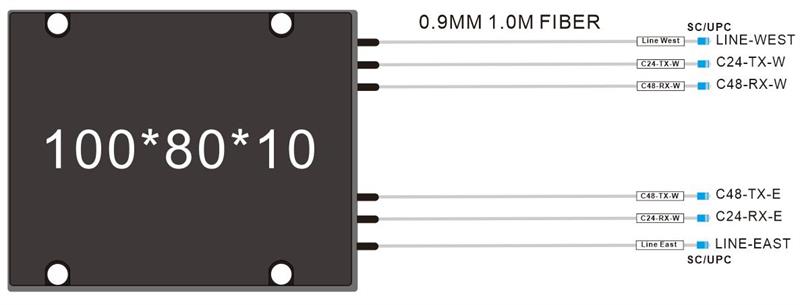

1) N.º de producto: DOA2-B02-C2448WE
Especificaciones del producto: 1 canal, 2 ondas C24/C48 DWDM OADM, Oeste y Este, SC/UPC, fibra de 0,9 mm y 1,0 m, caja ABS de 100 x 80 x 10 mm.

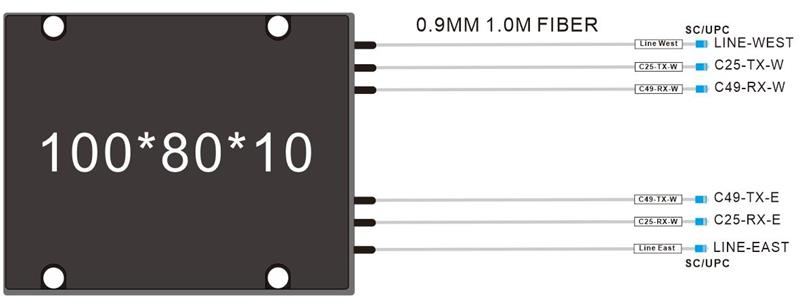

2）Número de producto: DOA2-B02-C2549WE
Especificaciones del producto: 1 canal, 2 ondas, C25/C49, DWDM OADM, Oeste y Este, SC/UPC, fibra de 0,9 mm y 1,0 m, caja ABS de 100 x 80 x 10 mm.
Nota: El diámetro de la fibra puede ser de 0,9 mm, 2,0 mm o 3,0 mm. La longitud de la fibra puede ser de 1 m o superior. El conector puede ser LC/SC/FC, entre otros. Si desea realizar un pedido, consúltenos primero.
Otras guías de longitud de onda λC
|
Ondas ITU DWDM de 100 GHz |
|||||
|
Canal de la UIT Código de producto |
Frecuencia (THz) |
Longitud de onda |
Canal de la UIT Código de producto |
Frecuencia (THz) |
Longitud de onda |
| 17 |
191.7 |
1563.86 |
40 |
194.0 |
1545.32 |
| 18 |
191.8 |
1563.04 |
41 |
194.1 |
1544.52 |
| 19 |
191.9 |
1562.23 |
42 |
194.2 |
1543.73 |
| 20 |
192.0 |
1561.41 |
43 |
194.3 |
1542.93 |
| 21 |
192.1 |
1560.60 |
44 |
194.4 |
1542.14 |
| 22 |
192.2 |
1559.79 |
45 |
194.5 |
1541.34 |
| 23 |
192.3 |
1558.98 |
46 |
194.6 |
1540.55 |
| 24 |
192.4 |
1558.17 |
47 |
194.7 |
1539.76 |
| 25 |
192.5 |
1557.36 |
48 |
194.8 |
1538.97 |
| 26 |
192.6 |
1556.55 |
49 |
194.9 |
1538.19 |
| 27 |
192.7 |
1555.74 |
50 |
195.0 |
1537.40 |
| 28 |
192.8 |
1554.94 |
51 |
195.1 |
1536.61 |
| 29 |
192.9 |
1554.13 |
52 |
195.2 |
1535.82 |
| 30 |
193.0 |
1553.32 |
53 |
195.3 |
1535.04 |
| 31 |
193.1 |
1552.52 |
54 |
195.4 |
1534.25 |
| 32 |
193.2 |
1551.72 |
55 |
195.5 |
1533.46 |
| 33 |
193.3 |
1550.92 |
56 |
195.6 |
1532.68 |
| 34 |
193.4 |
1550.11 |
57 |
195.7 |
1531.89 |
| 35 |
193.5 |
1549.32 |
58 |
195.8 |
1531.12 |
| 36 |
193.6 |
1548.51 |
59 |
195.9 |
1530.33 |
| 37 |
193.7 |
1547.71 |
60 |
196.0 |
1529.55 |
| 38 |
193.8 |
1546.92 |
61 |
196.1 |
1528.77 |
| 39 |
193.9 |
1546.12 |
- | - | |
Nota: Admite diseño personalizado, contáctenos por correo electrónico.
