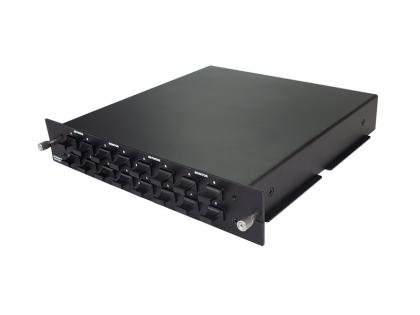

24* OTAPs Tomas ópticas de red pasiva LC/UPC Rack 1U

Número de pieza

OTAP-82

OTAP-73

OTAP-64

OTAP-55

relación de división

80/20

70/30

60/40

50/50

grifos

Copia de tráfico de red de hasta 24 líneas.

Longitud de onda operativa (nm)

1310/1550nm

Pérdida de inserción de red (dB)

≤1,0

≤1,7

≤2,5

≤3,4

Monitorear la pérdida de inserción (dB)

≤7,7

≤5,7

≤4,5

≤3,4

Uniformidad de pérdida (dB)

≤0,8

Pérdida de retorno (dB)

≥55

PDL (dB)

≤0,15

Directividad (dB)

≥55

Tipo de FIBRA

SMF-28e o especificado por el cliente

Conector

LC/UPC

Dimensión (mm)

440*277*44MM

Temperatura de funcionamiento (℃)

-40 ~ +85

Número de pieza

OTAP-55-M3/OTAP-55-M4

relación de división

50/50

grifos

Copia de tráfico de red de hasta 24 líneas.

Longitud de onda operativa (nm)

850nm

Pérdida de inserción de red (dB)

≤3,8

Monitorear la pérdida de inserción (dB)

≤3,8

Uniformidad de pérdida (dB)

≤0,8

Pérdida de retorno (dB)

≥55

PDL (dB)

≤0,15

Directividad (dB)

≥55

Tipo de FIBRA

OM3 u OM4 especificado por el cliente

Conector

LC/UPC

Dimensión (mm)

440*277*44MM

Temperatura de funcionamiento (℃)

-40 ~ +85

       Número de pieza

Especificación

OTAP-82

1 * OTAP (copia de tráfico de red de 1 línea), módulo OTAP 80:20 SM 1310/1550nm LC/UPC

OTAP-73

1 * OTAP (copia de tráfico de red de 1 línea), módulo OTAP 70:30 SM 1310/1550nm LC/UPC

OTAP-64

1 * OTAP (copia de tráfico de red de 1 línea), módulo OTAP 60:40 SM 1310/1550nm LC/UPC

OTAP-55

1 * OTAP (copia de tráfico de red de 1 línea), módulo OTAP 50:50 SM 1310/1550nm LC/UPC

OTAP-55-M3

1 * OTAP (copia de tráfico de red de 1 línea), módulo OTAP LC/UPC 50:50 MM OM3 850nm

OTAP-55-M4

1 * OTAP (copia de tráfico de red de 1 línea), módulo OTAP LC/UPC 50:50 MM OM4 850nm

1U-24GRIFO

24 ranuras para alojar módulo OTAP de 24 canales 440*277*44MM
