/Módulo de interruptor óptico mecánico de 2 canales 2X2F

Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module
Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module Low Insertion Loss Optical Switch，2X2F Mechanical optical switch Module

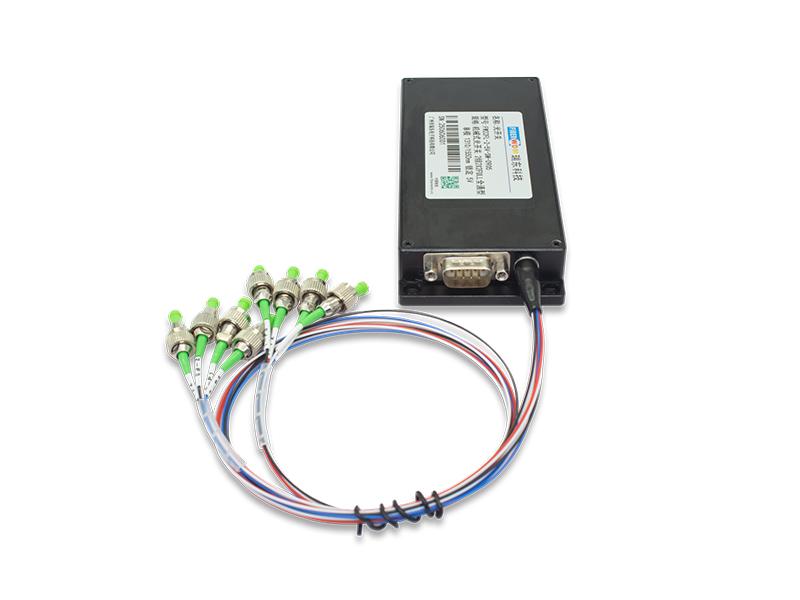

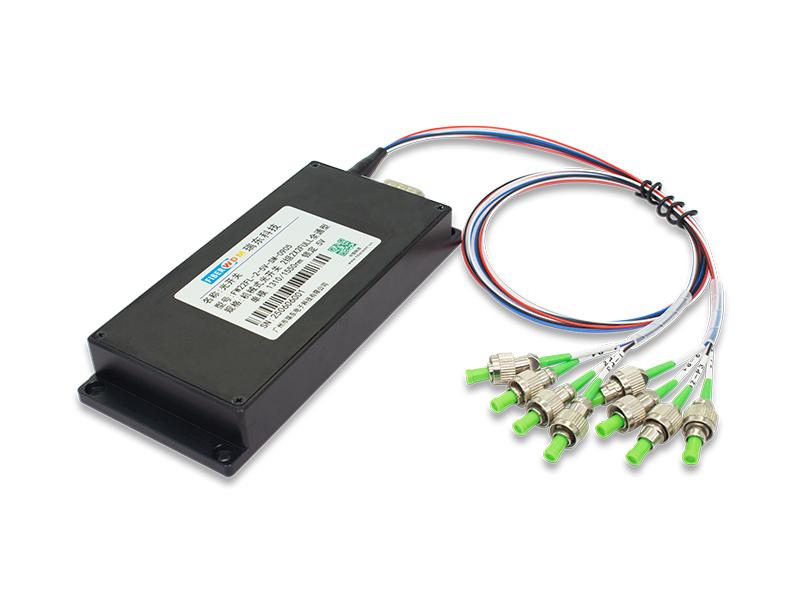

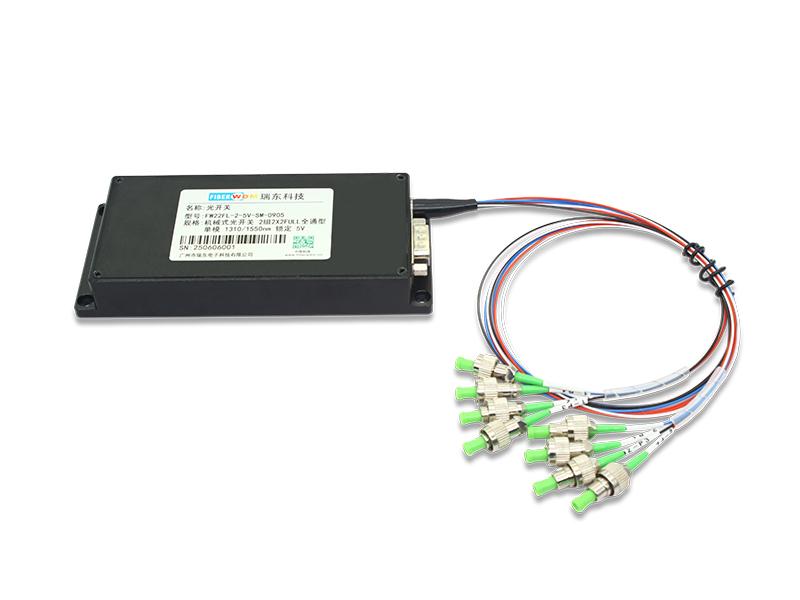

Módulo de interruptor óptico mecánico de 2 canales 2X2F

Características del producto

  • Baja pérdida de inserción, amplio rango de longitud de onda
  • Baja diafonía de canal, alta estabilidad y alta confiabilidad
  • Mantiene la trayectoria óptica cuando está apagada
  • Diseño de circuito interno con detección de fallos mediante autodiagnóstico
  • Método de control simple, tamaño compacto, fácil de integrar en sistemas.
Pregunte ahora Descargar
  • Detalle del producto

FW22FL-2-5V-SM-0905-L/NL

Módulo de caja de 135 × 60 × 20 mm, paso completo 2x2, monomodo, 1310/1550 nm, con o sin enclavamiento, 5 V, fibra de 0,9 mm x 0,5 m, interfaz de comunicación RS485

El FW22FL-2-SM-0905 es un dispositivo de conmutación, conversión y enrutamiento de rutas ópticas que incluye dos canales de conmutadores ópticos 2x2, capaces de realizar conmutación de rutas ópticas directas y cruzadas para ambos grupos. En sistemas de transmisión de fibra óptica, los conmutadores ópticos se utilizan para múltiples monitores, redes LAN, múltiples fuentes de luz, detectores y conversiones de protección Ethernet. Los conmutadores ópticos se aplican principalmente en: monitoreo óptico multicanal en sistemas de transmisión óptica, conmutación automática entre múltiples fuentes de luz/detectores en redes LAN y monitoreo dinámico multipunto en sistemas de detección óptica; pruebas de fibra óptica en sistemas de prueba para fibra óptica, componentes ópticos, redes y cables ópticos de ingeniería de campo; y el ajuste y la alineación de componentes ópticos.

Parámetros del producto

Parámetros

Presupuesto

Unidad

Longitud de onda operativa

1260~1620 nm

Nuevo Méjico

Pérdida de inserción

≤1.0

dB

Pérdida dependiente de la longitud de onda

≤0,25

dB

Pérdida dependiente de la polarización

≤0,05

dB

Pérdida dependiente de la temperatura

≤0,25

dB

Pérdida de retorno

≥50

dB

Diafonía

≥55

dB

Hora de cambio

≤15

EM

Capacidad de repetición

≤±0,02

dB

Durabilidad

≥10 7

veces

Voltaje de funcionamiento

5 V, 200 mA

V

Tipo de interruptor

Sin enganche/con enganche

/

Temperatura de funcionamiento

-20~+70

°C

Temperatura de almacenamiento

－40~＋85

°C

Potencia óptica

≤500

mw

Dimensión

135 largo × 60 ancho × 20 alto

mm

Dimensión

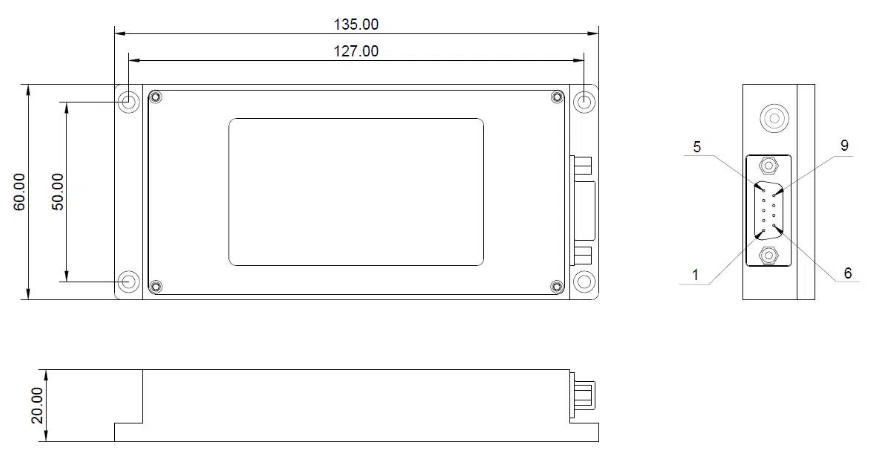

2X2F Mechanical optical switch Module

Definiciones de pines

Conector macho DB9

ALFILER

Tipo

Nombre

Función

2

Aporte

A+

485 comunicación A+

3

Aporte

B-

485 comunicación B-

8

Fuerza

Tierra

Tierra de la fuente de alimentación

9

Fuerza

VCC

Terminal positivo de la fuente de alimentación

1,4,5,6,7

CAROLINA DEL NORTE

CAROLINA DEL NORTE /

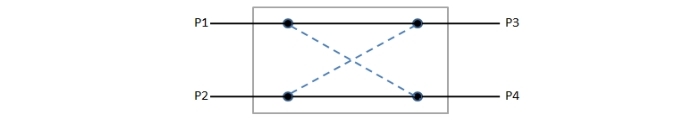

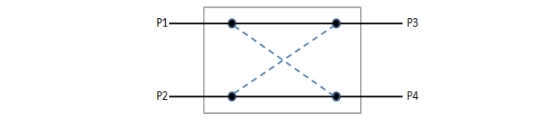

Diagrama de trayectoria óptica

Low Insertion Loss Optical Switch

Low Insertion Loss Optical Switch

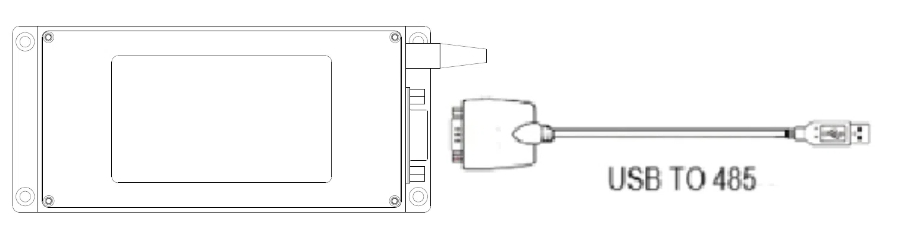

Esquema de control

High-Reliability Optical Switch Module

Conjunto de comandos de control RS-485

  • “_” representa un guión bajo
  • Todas las letras del protocolo de comunicación están en mayúsculas.
  • Este módulo solo puede ejecutar un comando a la vez. Normalmente, debe esperar a que el programa devuelva el valor correspondiente antes de ingresar el siguiente comando.
  • yo [fin si] En la práctica, utilice el símbolo menor que “<” como marcador de inicio y el símbolo mayor que ">” como marcador final.

Nombre

Instrucción

Descripción

Configurar el canal del conmutador óptico

Comando:

El comando define la selección del canal del conmutador óptico. XX define el primer conmutador óptico e YY define el segundo. Cuando XX es 01, conmuta a P1 conectado a P3 y P2 conectado a P4. Cuando XX es 02, conmuta a P1 conectado a P4 y P2 conectado a P3. Una configuración correcta devuelve la respuesta 1. Si XX excede el número de canales del conmutador óptico, devuelve la respuesta 2. La respuesta 3 indica un fallo o error en la conmutación del conmutador óptico.

respuesta1:

respuesta2:

respuesta3:

Comprobar el canal actual del interruptor óptico

Comando:

El comando indica que se consulta el canal actual del conmutador óptico. Una consulta exitosa devuelve el comando de respuesta, donde XX e YY representan el canal actual.

01: P1 está conectado a P3, P2 está conectado a P4

02: P1 está conectado a P4, P2 está conectado a P3

respuesta:

Consultar información del conmutador óptico

Comando:

El comando indica consultar información sobre el conmutador óptico y la respuesta indica el resultado.

Modelo del módulo: OSW-2-2X2F-SM

Longitud de onda de funcionamiento: 1260 ~ 1650 nm

Tipos de fibra óptica: 9/125 um

Tubo protector de fibra óptica: 0,9 mm

Longitud del cable de fibra óptica: 1 m

Interfaz de control: RS-485

Conector: FC/APC

respuesta:

Nota: La velocidad en baudios del puerto serie del módulo es de 9600, los bits de datos son 8, los bits de parada son 1 y no se utiliza paridad. Si se envía un comando incorrecto, el conmutador óptico responde con .

Información del pedido

N.º de pieza

Especificación

FW22FL-2-5V-SM-0905-L

Módulo de interruptor óptico mecánico de 2 canales 2X2

Módulo de caja de 135 × 60 × 20 mm, paso completo, monomodo, 1310/1550 nm, enclavamiento, 5 V, fibra de 0,9 mm y 0,5 m, interfaz de comunicación RS485

FW22FL-2-5V-SM-0905-NL

Módulo de interruptor óptico mecánico de 2 canales 2X2

Módulo de caja de 135 × 60 × 20 mm, paso completo, monomodo, 1310/1550 nm, sin enclavamiento, 5 V, fibra de 0,9 mm y 0,5 m, interfaz de comunicación RS485
