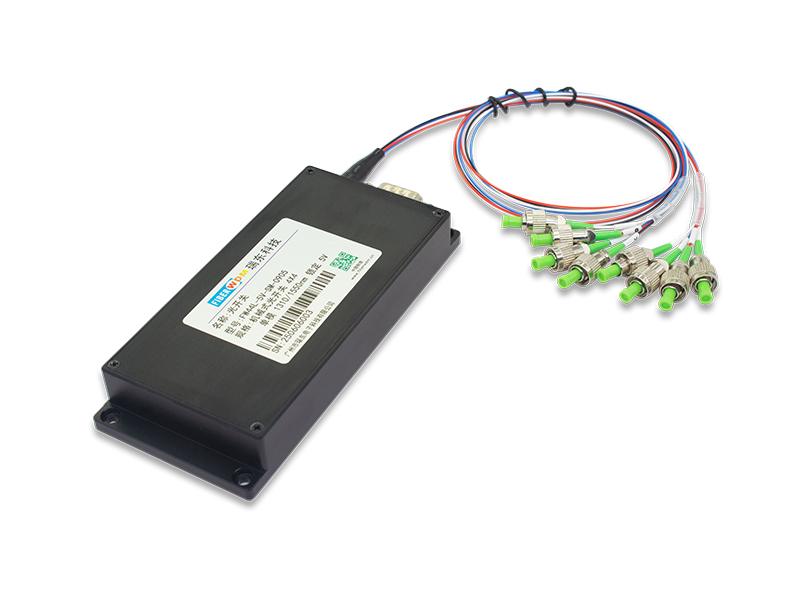

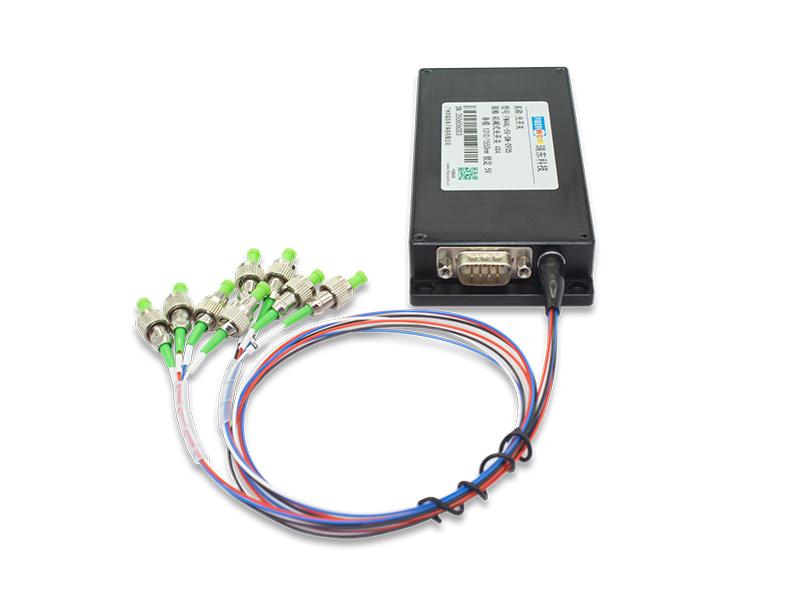

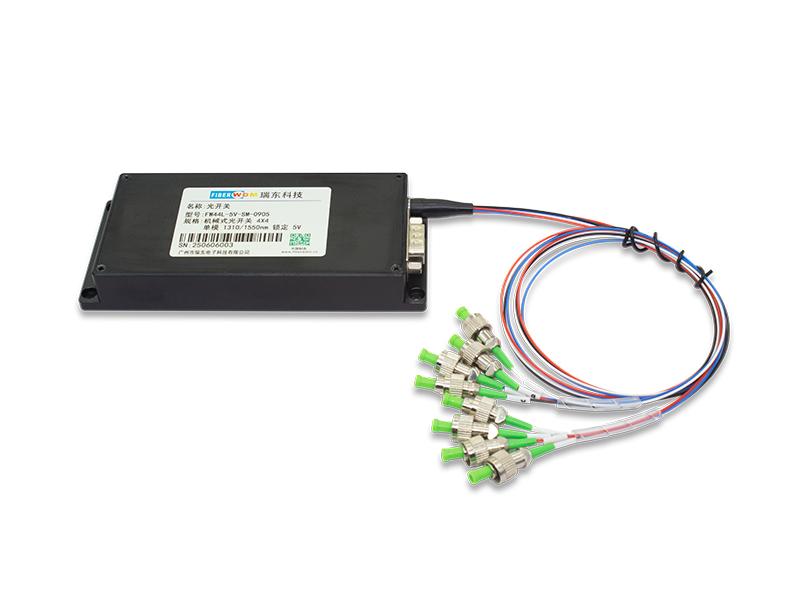

Módulo de interruptor óptico mecánico 4X4

Características del producto

  • Baja pérdida de inserción, amplio rango de longitud de onda
  • Baja diafonía de canal, alta estabilidad y alta confiabilidad
  • Mantiene la trayectoria óptica cuando está apagada
  • Diseño de circuito interno con detección de fallos mediante autodiagnóstico
  • Método de control simple, tamaño compacto, fácil de integrar en sistemas.
Pregunte ahora Descargar
  • Detalle del producto

Módulo de caja de 135 × 60 × 20 mm, monomodo 4x4, 1310/1550 nm, con o sin enclavamiento, 5 V, fibra de 0,9 mm y 0,5 m, interfaz de comunicación RS485

FW44L-5V-SM-0905-L/NL

El interruptor óptico mecánico 4x4 es un dispositivo de control de trayectoria óptica que permite controlar y conmutar trayectorias ópticas. El módulo mantiene la trayectoria óptica incluso sin alimentación. Admite cuatro entradas de señal óptica y puede seleccionar cuatro salidas de señal, o viceversa (uso bidireccional). El método de control del módulo utiliza comunicación RS485. Desempeña un papel crucial en aplicaciones de comunicación óptica. Los interruptores ópticos se utilizan principalmente en sistemas de transmisión óptica para la monitorización óptica multicanal, la conmutación automática de múltiples fuentes/detectores de luz en redes LAN y la monitorización dinámica de múltiples puntos en sistemas de detección óptica. También se utilizan en sistemas de pruebas ópticas para fibra óptica, componentes ópticos, redes y cables de ingeniería de campo, así como en el ajuste y la alineación de componentes ópticos.

Parámetros del producto

Parámetros

Presupuesto

Unidad

Longitud de onda operativa

1260~1620 nm

Nuevo Méjico

Pérdida de inserción

≤1,4

dB

Pérdida dependiente de la longitud de onda

≤0,40

dB

Pérdida dependiente de la polarización

≤0,05

dB

Pérdida dependiente de la temperatura

≤0,20

dB

Pérdida de retorno

≥50

dB

Diafonía

≥55

dB

Hora de cambio

≤8

EM

Capacidad de repetición

≤±0,02

dB

Durabilidad

≥107

veces

Voltaje de funcionamiento

5

V

Tipo de interruptor

Sin enganche/con enganche

Temperatura de funcionamiento

-20~+70

°C

Temperatura de almacenamiento

-40~＋85

°C

Potencia óptica

≤500

mw

Dimensión

135 largo × 60 ancho × 20 alto

mm

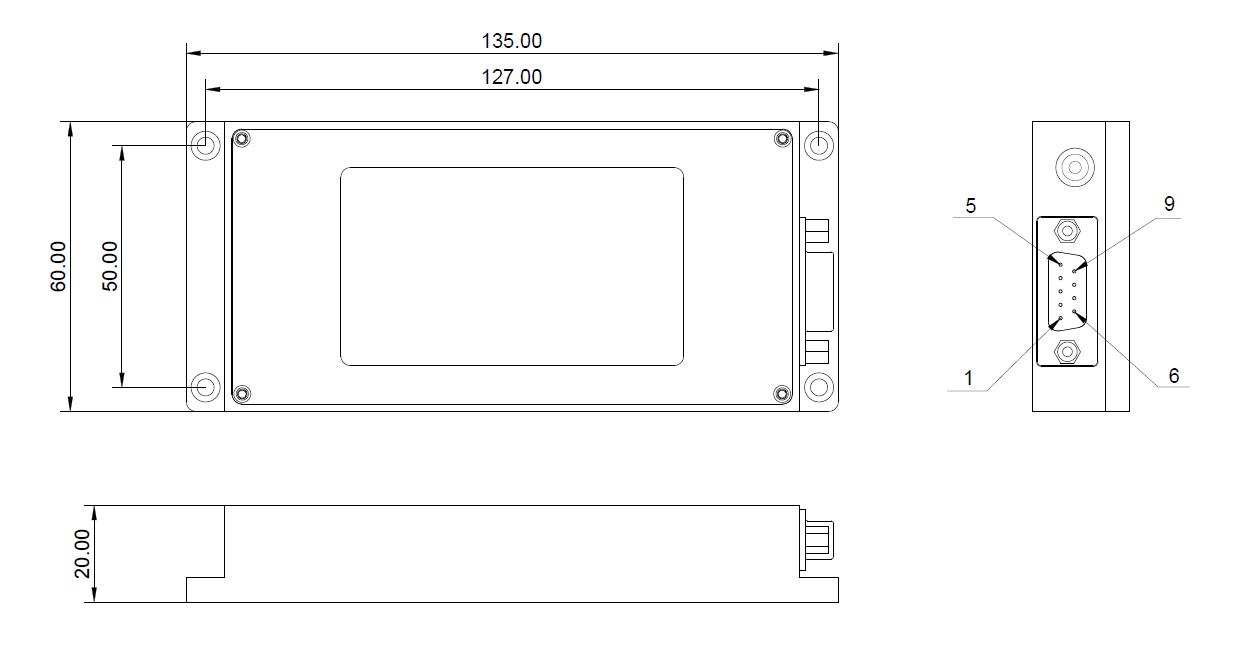

Dimensión

4X4 Mechanical optical switch

Definiciones de pines

Conector macho DB9

ALFILER

Tipo

Nombre

Función

2

Aporte

A+

485 comunicación A+

3

Aporte

B-

485 comunicación B-

8

Fuerza

Tierra

Tierra de la fuente de alimentación

9

Fuerza

VCC

Terminal positivo de la fuente de alimentación

1,4,5,6,7

CAROLINA DEL NORTE

CAROLINA DEL NORTE

/

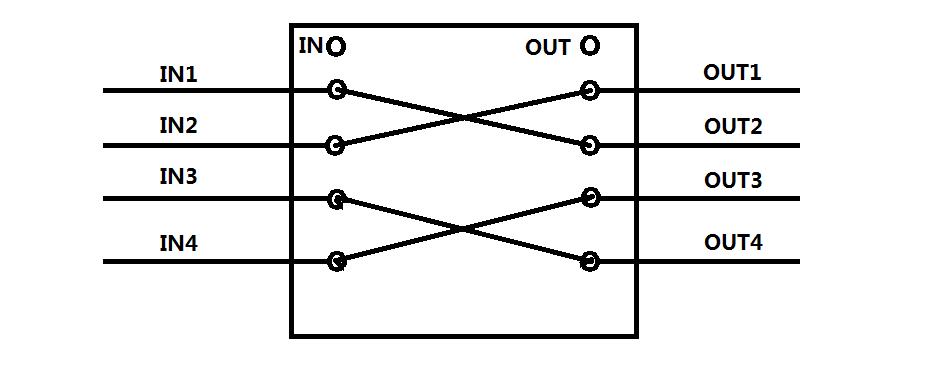

Diagrama de trayectoria óptica

4X4 Mechanical optical switch

Observación: Las entradas IN1 a IN4 pueden conmutarse libremente a las salidas OUT1 a OUT4. No se pueden seleccionar dos o más canales de entrada simultáneamente para el mismo canal de salida.

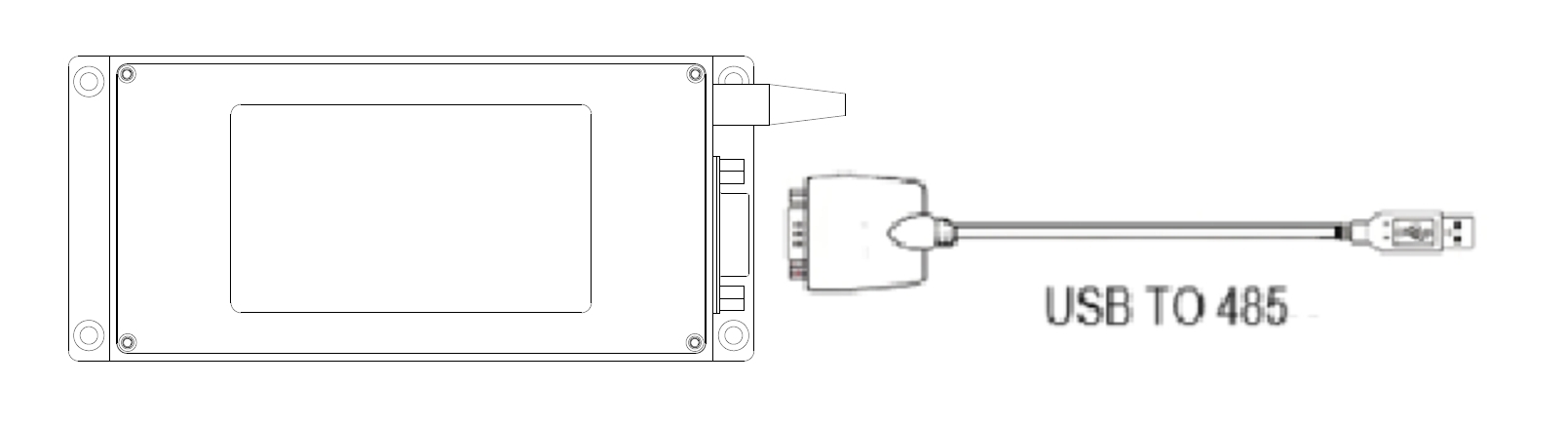

Esquema de control

4X4 Mechanical optical switch Module

Conjunto de comandos de control RS-485

  • “_” representa un guión bajo
  • Todas las letras del protocolo de comunicación están en mayúsculas.
  • Este módulo solo puede ejecutar un comando a la vez. Normalmente, debe esperar a que el programa devuelva el valor correspondiente antes de ingresar el siguiente comando.
  • [si !supportLists] En la práctica, utilice el símbolo menor que “<” como marcador de inicio y el símbolo mayor que ">” como marcador final.

Nombre

Instrucción

Descripción

Configurar el canal del conmutador óptico

Comando:

El comando establece la selección de los canales del interruptor óptico IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4. Una respuesta de 1 indica una configuración correcta. Si las entradas XX e YY superan el número de canales, se devuelve una respuesta de 2. Una respuesta de 3 indica un problema con el interruptor óptico.

respuesta1:

respuesta2:

respuesta3:

Comprobar el canal actual del interruptor óptico

Comando:

El comando indica que se debe consultar el canal actual del conmutador óptico. Una consulta exitosa devuelve una respuesta que indica que la ruta óptica es IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4.

respuesta:

Consultar información del conmutador óptico

Comando:

El comando indica consultar información sobre el conmutador óptico y la respuesta indica el resultado.

Modelo del módulo: OSW-4X4

Longitud de onda de funcionamiento: 1260 ~ 1650 nm

Tipos de fibra óptica: 9/125 um

Tubo protector de fibra óptica: 0,9 mm

Longitud del cable de fibra óptica: 1 m

Interfaz de control: RS-485

Conector: FC/APC

respuesta:

Nota: La velocidad en baudios del puerto serie del módulo es de 9600, los bits de datos son 8, los bits de parada son 1 y no se utiliza paridad. Si se envía un comando incorrecto, el conmutador óptico responde con .

Información del pedido

N.º de pieza

Especificación

FW44L-5V-SM-0905-L

Módulo de interruptor óptico mecánico 4X4

Módulo de caja de 135 × 60 × 20 mm, monomodo 4x4, 1310/1550 nm, con enclavamiento, 5 V, fibra de 0,9 mm y 0,5 m, interfaz de comunicación RS485

FW44L-5V-SM-0905-NL

Módulo de interruptor óptico mecánico 4X4

Módulo de caja de 135 × 60 × 20 mm, monomodo 4x4, 1310/1550 nm, sin enclavamiento, 5 V, fibra de 0,9 mm y 0,5 m, interfaz de comunicación RS485
