Caja DCI de 4 x 400 G, transmisión de 16 x 100 G y 1,6 T, rack de 1 U

Caja DCI de 4 x 400 G, transmisión de 16 x 100 G y 1,6 T, rack de 1 U

Características del producto:

  • Admite un máximo de 16 x 100 G para el lado del cliente, 8 x 200 G o 4 x 400 G para el lado de la línea en transmisión. El máximo total es de 1,6 Tbps (3,2 Tbps en bidireccional) en un dispositivo 1U.
  • Obtenga una mayor capacidad de transferencia mediante el apilamiento de dispositivos. Máximo de 19,2 Tbps (200 Gb/s*96 canales a 50 GHz) o 25,6 Tbps (400 Gb/s*64 a 75 GHz o 400 Gb/s*48 a 100 GHz).
  • Diseño modular de chasis 1U, la placa única adopta un diseño intercambiable en caliente, admite una actualización sin problemas y puede expandir o eliminar servicios de manera flexible según las necesidades.
  • Fuente de alimentación dual, compatible con fuente de alimentación CA o CC DC-48V.
  • Protocolo completo de gestión de red: admite WEB, SNMP, CLI, TLI y otras interfaces de gestión de red.
  • Admite tarjetas de gestión de red dual, función de red 1+1.

  • Detalle del producto

FW-8800

CAJA DCI 4X400G 1U

4x100G QSFP28 a 400G CFP2, máximo de 4x400G, 1,6 Tbps en rack 1U y compatible con 48*400G DWDM a 100 GHz o 64*400G DWDM a 75 GHz en transmisión de fibra dual.

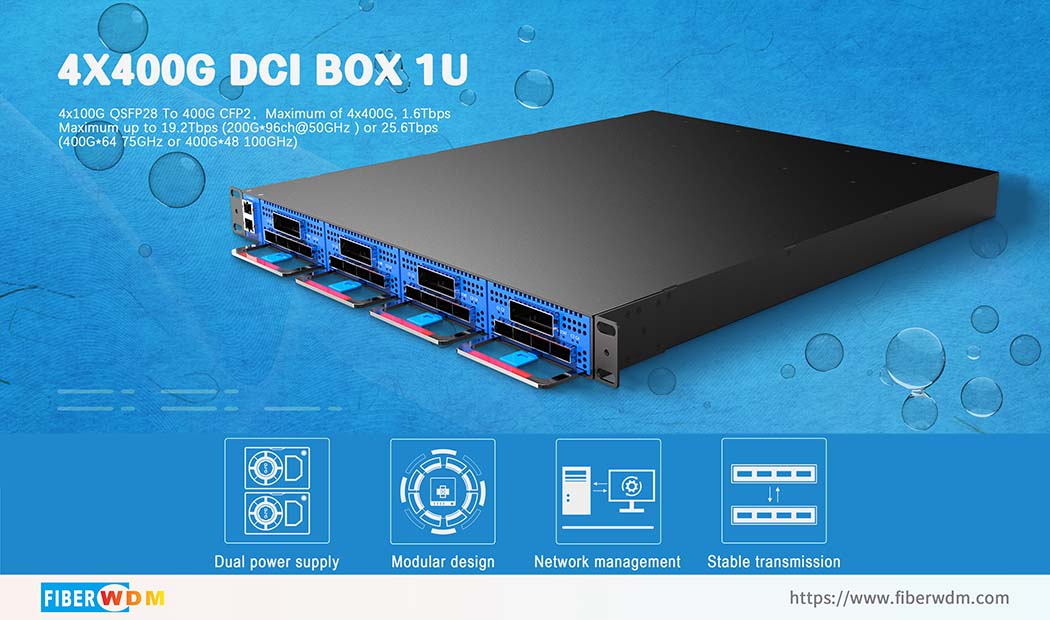

4X400G DCI BOX 1U

400G DCI-BOX FW-8800 es un producto de transmisión WDM de alta velocidad desarrollado por FIBERWDM.

Una tarjeta de servicio de la DCI Box de 400G admite 4 tarjetas de 100G (QSFP28) para el cliente y 1 tarjeta de 400G (CFP2) para la línea. Con 4 ranuras para montaje en rack 1U, la DCI-Box admite un máximo de 4 tarjetas transpondedoras de 400G, con una capacidad total de 1,6 Tbps. El dispositivo se utiliza principalmente en la interconexión DCI de centros de datos y en el acceso y agregación de redes metropolitanas. Ofrece a los usuarios soluciones de transmisión óptica con diferentes capacidades, distancias de transmisión y aplicaciones de servicios inteligentes.

Imagen del producto:

400G DCI Box

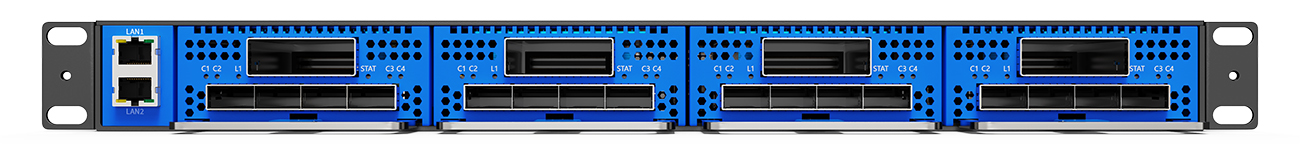

Panel frontal DCI BOX 1U

400G DCI Box

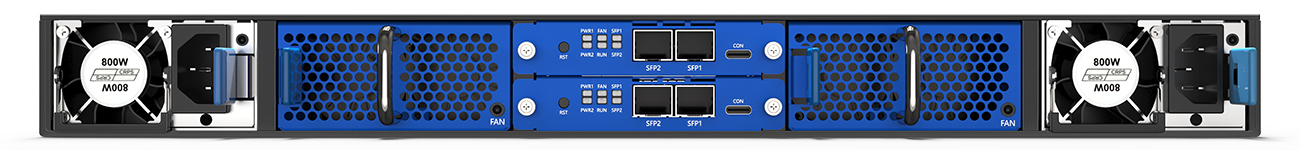

Panel trasero DCI BOX 1U

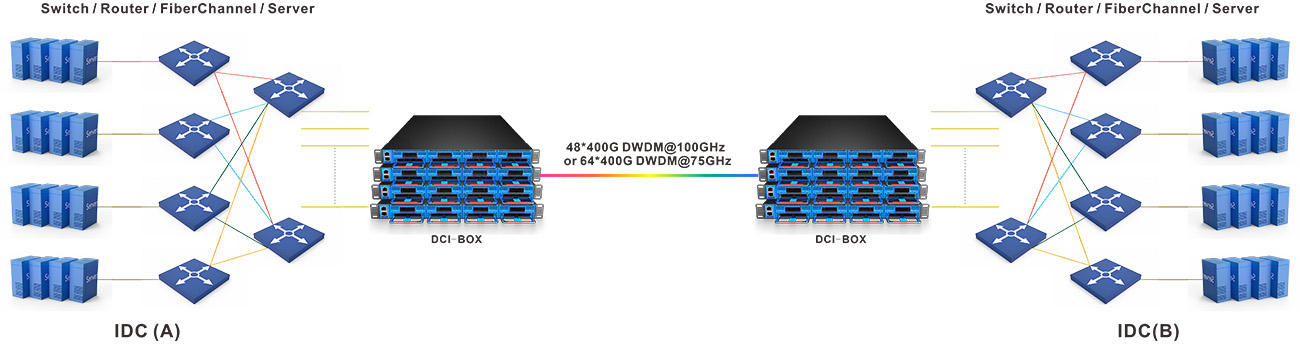

Solicitud

400G DCI Box

Parámetros del producto

Parámetro

Describir

Capacidad máxima de un dispositivo

8X 200G/ 4X400G 1,6 Tbps

Modo de modulación del lado de línea

DP-QPSK a 100 G

DP-16QAM a 200G; DP-8QAM a 200G; DP-QPSK a 200G

DP-16QAM a 400G

Protocolo del lado de la línea

SD-FEC/OpenROADM/OpenZR+

Tipo de acceso al servicio

100GE、100GE KR4、OTU4、FlexE、OTUCn

Función de gestión de red estándar

Admite alarmas en tiempo real y consulta histórica; monitorización del rendimiento en tiempo real, monitorización de parámetros de rendimiento óptico coherente y OSNR en tiempo real, potencia óptica VOA ajustable, acceso multiservicio 100G_200G_400G y conmutación libre, función de apagado automático del láser (ALS) y espaciado de canal arbitrario. Tecnología ajustable: hasta 96 ondas (@100G, @200G 50GHz) o 64 ondas (@400G 75GHz), etc.

Funciones opcionales mejoradas

Admite más de 1000 alarmas en tiempo real y consultas históricas; admite más de 1000 monitoreos de rendimiento en tiempo real y función de estadísticas de rendimiento de 15 minutos y 24 horas, función de estadísticas Ethernet RMON, admite la función de monitoreo LLDP, admite la función de prueba de retardo DM, admite la función de prueba de error de bit PRBS

Topología de red física

cadena, estrella, anillo

Método de gestión de red

SNMP, CLI, WEB, SDN, NMS

Requisitos ambientales

Temperatura de funcionamiento

-5℃~45℃

Temperatura de almacenamiento

-40℃~85℃

Humedad relativa

5%~95% sin condensación

Tamaño

440 (ancho) x 44 (alto) x 560 (profundidad) (mm)

Requisitos de potencia (nominales)

Fuente de alimentación de 220 V/CA, 50 Hz; -48 V/CC y 280 VHVDC (opcional)

Consumo de energía

<800W
