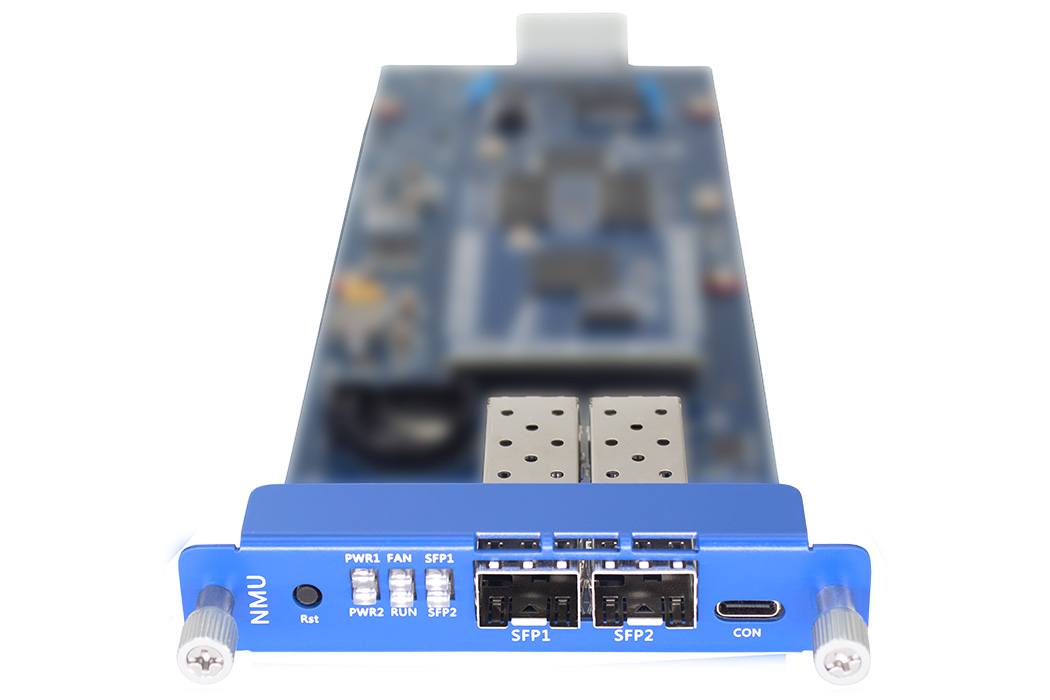

Placa de control de gestión de red DCI Box 400G FW8N

Características del producto: Admite un máximo de 16 x 100 G para el lado del cliente, 8 x 200 G o 4 x 400 G para el lado de la línea en transmisión. El máximo total es de 1,6 Tbps (3,2 Tbps en bidireccional) en un dispositivo 1U. Obtenga una mayor capacidad de transferencia mediante el apilamiento de dispositivos. Máximo de 19,2 Tbps (200 Gb/s*96 canales a 50 GHz) o 25,6 Tbps (400 Gb/s*64 a 75 GHz o 400 Gb/s*48 a 100 GHz). Diseño modular de chasis 1U, la placa única adopta un diseño intercambiable en caliente, admite una actualización sin problemas y puede expandir o eliminar servicios de manera flexible según las necesidades. Fuente de alimentación dual, compatible con fuente de alimentación CA o CC DC-48V. Protocolo completo de gestión de red: admite WEB, SNMP, CLI, TLI y otras interfaces de gestión de red. Admite tarjetas de gestión de red dual, función de red 1+1.

Características del producto La placa única admite transmisión coherente de 4*100G a 1*400G, lo que puede realizar una transmisión de un solo canal de 400G en el lado de la línea. La longitud de onda es ajustable y admite hasta 400G 75GHz * 64 ondas o 400G*100Ghz 48 ondas, 200G 50GHz * 96 ondas. Con tecnología de modulación coherente flexible: DP-16QAM, DP-8QAM, DP-QPSK. Múltiples tecnologías de corrección de errores FEC: oFEC, CFEC, SCFEC, SDFEC. Admite funciones flexibles de acceso al servicio: 100GE, 100GE KR4, OTU4 y 100G FlexE. Admite funciones estadísticas y de seguimiento del rendimiento perfecto. Admite estadísticas de rendimiento de Ethernet RMON, monitoreo LLDP, monitoreo de diagramas de constelación, funciones de detección de retardo DM y PRBS, estadísticas de rendimiento OTN PM y SM y otras funciones. Admite monitoreo en tiempo real de la temperatura, el voltaje, la corriente y el consumo de energía de la placa de alta precisión. El lado del cliente admite múltiples tipos de interfaz de módulo: 100GSR4/CWDM4/LR4/PSM4. Admite plataforma de gestión de red unificada, métodos de gestión de red SNMP, CLI, Web, NMS (interfaz gráfica).

Características del producto La placa admite dos canales de transmisión coherente de 2*100G a 200G, lo que permite una transmisión dual de 200G en el lado de la línea. Tiene longitudes de onda ajustables y admite un máximo de dos canales de 200G con 75GHz * 64 ondas o 200G con 100GHz * 48 ondas. Cuenta con tecnologías de modulación coherente flexibles: DP-16QAM, DP-8QAM, DP-QPSK. Incorpora diversas tecnologías de corrección de errores FEC: oFEC, CFEC, SCFEC, SDFEC. Admite funciones flexibles de acceso a servicios: 100GE, 100GE KR4, OTU4 y 100G FlexE. Proporciona funciones estadísticas y de seguimiento integral del rendimiento. Admite estadísticas de rendimiento Ethernet RMON, retardo DM y funciones de detección PRBS, y estadísticas de rendimiento OTN PM y SM. Admite el monitoreo en tiempo real de alta precisión de la temperatura, el voltaje, la corriente y el consumo de energía de la placa. En el lado del cliente, admite varios tipos de interfaz de módulo: 100GSR4/CWDM4/LR4/PSM4. Admite una plataforma de gestión de red unificada con interfaces SNMP, CLI, Web, NMS (interfaz gráfica) y modelo Netconf Yang.

Características del producto Admite velocidades de bits de hasta 25,78 Gbps Huella SFP+ conectable en caliente Hasta 40 km para transmisión SMF Compatible con SFP+ MSA y SFF-8472 con receptáculo LC dúplex Compatible con RoHS Fuente de alimentación única de +3,3 V2 Monitoreo de diagnóstico digital en tiempo real Temperatura de funcionamiento de la caja: Estándar: 0 a +70°C

El multiplexor/demultiplexor DWDM de banda O de 16 canales, diseñado por FIBERWDM, es un dispositivo DWDM totalmente pasivo y admite una baja pérdida de inserción (puertos de longitud de onda < 4,8 dB). Las longitudes de onda son 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm y admite 16 canales de transmisión en dos fibras, con puerto EXP y puerto 1310.

Características del producto 1.Rendimiento  Puertos: 48x10/25GE, 8x40/100GE  Reenvío de velocidad de cable de 2/3 capas  Puerto 40G/100G: Admite modo 4x10G/4x25G  2. Diseño de optimización del centro de datos  Cada puerto admite una cola de salida virtual  Fuente de alimentación intercambiable en caliente con diseño de redundancia 1+1  4+1 módulos de ventilador intercambiables en caliente con diseño redundante  Fácil de instalar  3. Controlador de alto rendimiento  Módulos COM-e de arquitectura x86  Admite memoria DDR4 de 16 GB con ECC  Admite unidades de estado sólido SSD de 256 GB, interfaz M.2 (bus SATA)  Soporte para BMC, a través del cual se pueden monitorear y administrar los periféricos  4. El sistema soporta las funciones de monitoreo y registro de varios eventos.  Monitoreo de voltaje, monitoreo de voltaje de nivel de placa de soporte  Monitoreo de temperatura  Registro de motivo de reinicio

Súper banda C 60 canales+MON 100 GHz DWDM MUX/DEMUX 1U LC/UPC Este DWDM Mux Demux de 60 canales tiene un espaciado de canales de 100 GHz y realiza multiplexación o demultiplexación de 60 canales en las longitudes de onda de la UIT en la banda Súper C, ampliando enormemente el espectro de trabajo efectivo en comparación con la banda C tradicional y la banda C extendida. Ofrece una combinación de baja pérdida de inserción óptica y alto aislamiento de canal junto con confiabilidad a largo plazo. Información del Producto 60 canales Super C-band 100GHz con puerto de monitor, LC/UPC, fibra dual DWDM Mux Demux, montaje en rack 1U Configuración Aplicación del producto Especificaciones ópticas Parámetro _ Especificación Unidades Notas mín. Tipo máx. Espaciado de canales 100 Ghz Tecnología AAWG (parte superior plana) Números de canal 60 Canales Frecuencias de canal Cuadrícula de la UIT THz Rango de frecuencia de canal disponible Extraño 190,75 196.650 THz 1524,50-1571,65 nm Incluso 190,7 196.600 THz 1524.89-1572.06 Banda de paso del canal -12,5 +12.5 Ghz -0,10 +0.10 Nuevo Méjico Precisión de longitud de onda central -0,05 +0.05 Nuevo Méjico Pérdida de inserción@com 6 6.7 dB @Longitud de onda central Pérdida de inserción@mon 22 dB 1% Ondulación de banda de paso 1.0 1.5 Nuevo Méjico Ancho de banda completo Ancho de banda @1.0dB 0,22 Nuevo Méjico Ancho de banda @3.0dB 0,42 Nuevo Méjico Ancho de banda @20dB 1.20 Nuevo Méjico Uniformidad de pérdida de inserción en la UIT 1.20 dB Pérdida dependiente de la polarización 0,5 dB Aislamiento de canales adyacentes 25 dB Aislamiento de canales no adyacentes 30 dB Charla cruzada total 24 24 dB directividad 40 dB Pérdida de retorno con conectores 40 45 dB Dispersión cromática -20 +20 ps/nm PDL 0,5 dB PMD 1.0 PD Manejo de potencia óptica del puerto común 24 dBm Peso neto 3.5 kgs Dimensiones (Al x An x Pr) 44x481,8x230mm milímetros Condiciones de operación Parámetro _ mín. máx. Unidades Temperatura -5 sesenta y cinco ℃ Humedad Sin condensación 0 90 % RH Condiciones de almacenaje Parámetro mín. máx. Unidades Temperatura -40 85 ℃ Humedad Sin condensación 0 90 % RH

Características Diseño MUX/DEMUX de 4 carriles LAN integrada WDM TOSA / ROSA Ancho de banda de hasta 11,2 Gbps por canal Ancho de banda agregado de > 40 Gbps Conector LC dúplex Cumple con 40G Ethernet IEEE802.3ba y 40GBASE-ZR4 Cumple con QSFP MSA fotodetector APD Hasta 80 km de transmisión Cumple con las tasas de datos QDR/DDR Infiniband Funcionamiento con fuente de alimentación única de +3,3 V Funciones de diagnóstico digital incorporadas Rango de temperatura 0°C a 70°C Aplicaciones estante a estante Conmutadores y enrutadores para centros de datos redes metropolitanas Conmutadores y enrutadores BASE 40G-ZR4
