DESCRIPCIÓN

Función del producto

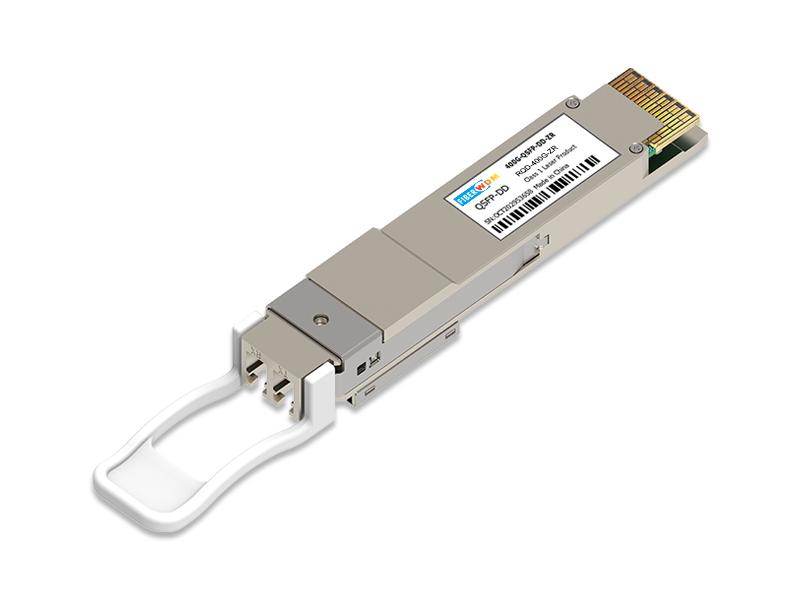

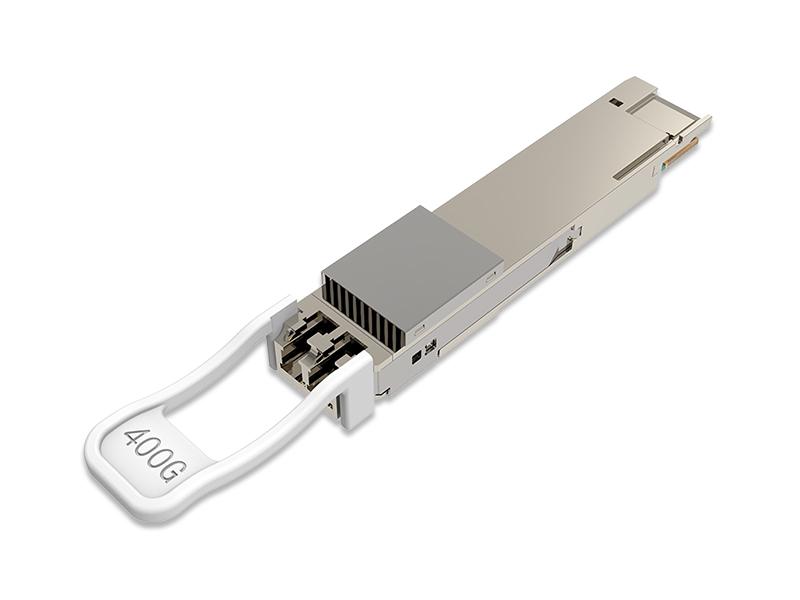

RQD-400G-ZR/ZR+ es un módulo coherente enchufable de portadora única de 100-400G con factor de forma QSFP-DD, compatible con QSFP-DD MSA y la especificación de hardware QSFP-DD, basado en modulación DP-16QAM

, detección coherente Intradyne con diversidad de polarización y ecualización electrónica avanzada del enlace.

En el lado del host, el módulo puede admitir una variedad de tipos de señal, incluidos los modos 4×100GE, 1×200GE y 1×400GE. En el lado de línea,

el módulo admite interfaces 400G adaptadas con códigos de corrección de errores hacia adelante concatenados (CFEC) e interfaces 100-400G adaptadas con corrección de errores hacia adelante abierta (OFEC).

El módulo QSFP-DD 400ZR+ está diseñado para utilizarse junto con una plataforma host para admitir transmisión DWDM sobre enlaces ópticos en aplicaciones DCI, como se ilustra en la Figura 1. El módulo proporciona transporte 400GE en factores de forma pequeños estándar de la industria, lo que hace que esta tecnología sea ideal para su integración con conmutadores y routers de tejido DCI de alto rendimiento. Debido a las capacidades integradas de multiplexación de clientes 100GE, puede utilizarse como un transpondedor altamente integrado para clientes 4x100GE en aplicaciones de interconexión de centros de datos.

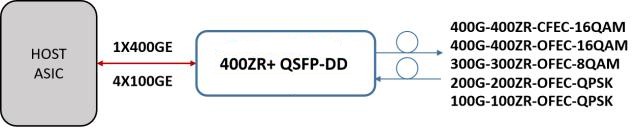

Figura 1 Diagrama de aplicación del módulo: transceptor 400ZR+

El módulo es una implementación completa de un transceptor coherente de alto rendimiento capaz de operar en redes de telecomunicaciones y centros de datos de alto rendimiento.

MODO DE OPERACIÓN

El módulo funciona como un transceptor Ethernet, admite modos 1×400GE y 4×100GE en la interfaz Host/Cliente hasta su capacidad óptica configurada del lado de línea.

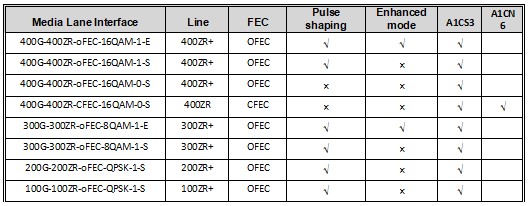

Tabla 3 Modo del lado de línea

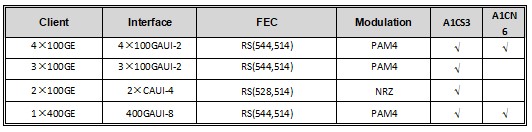

Tabla 4 Modo del lado del host

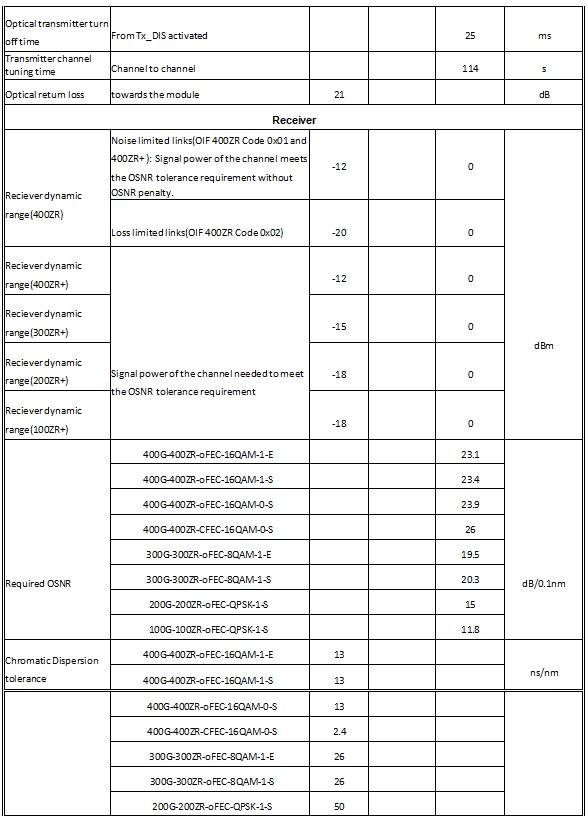

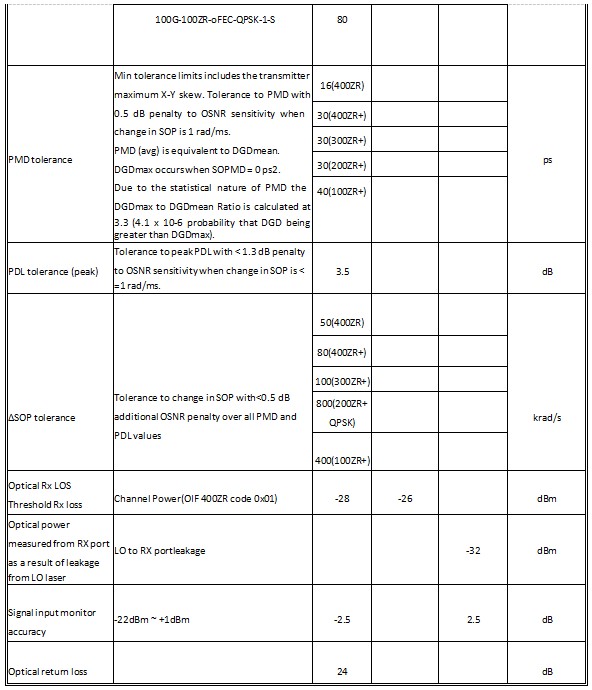

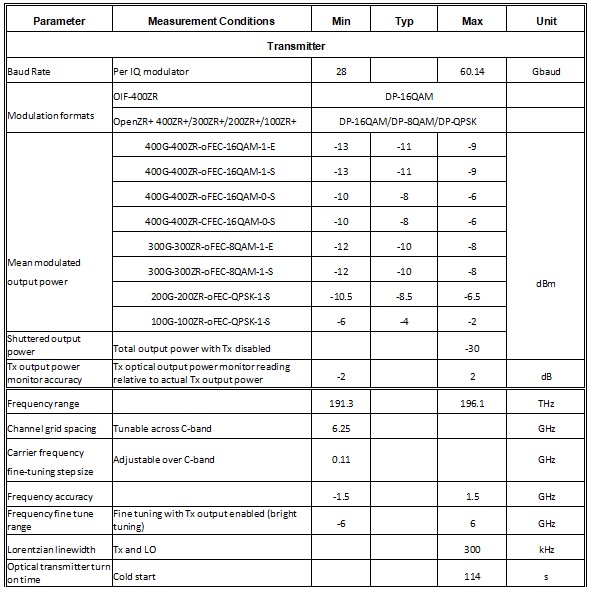

ESPECIFICACIÓN ÓPTICA Y ELÉCTRICA

DEFINICIÓN DE INTERFAZ

Descripción

El módulo contiene una PCB con un conector que consta de una única tarjeta de conexión con 38 contactos

en la parte superior y 38 contactos en la parte inferior de la tarjeta de conexión, para un total de 76 contactos de interfaz eléctrica de borde de tarjeta para conectar a la lógica externa del lado Host/Cliente, conforme a la especificación de hardware QSFP-DD. La interfaz de carril de red es un conector LC dúplex acoplado a una fibra óptica que transporta la señal coherente DP-16QAM en la banda C.

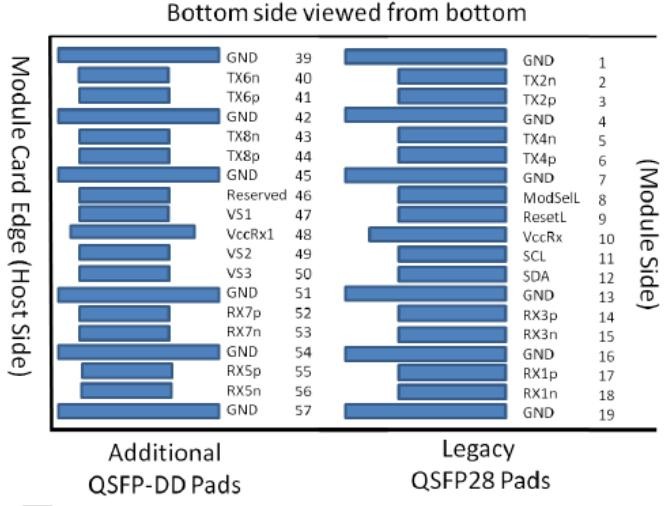

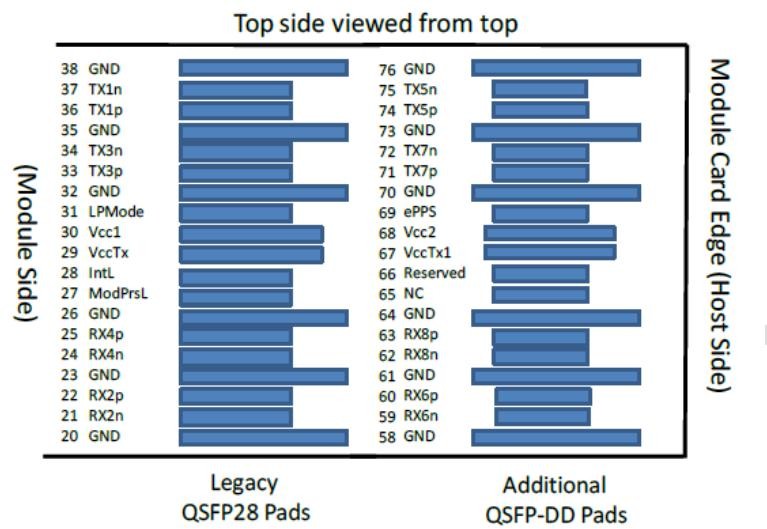

Figura 2 Asignación de pines del módulo QSFP-DD

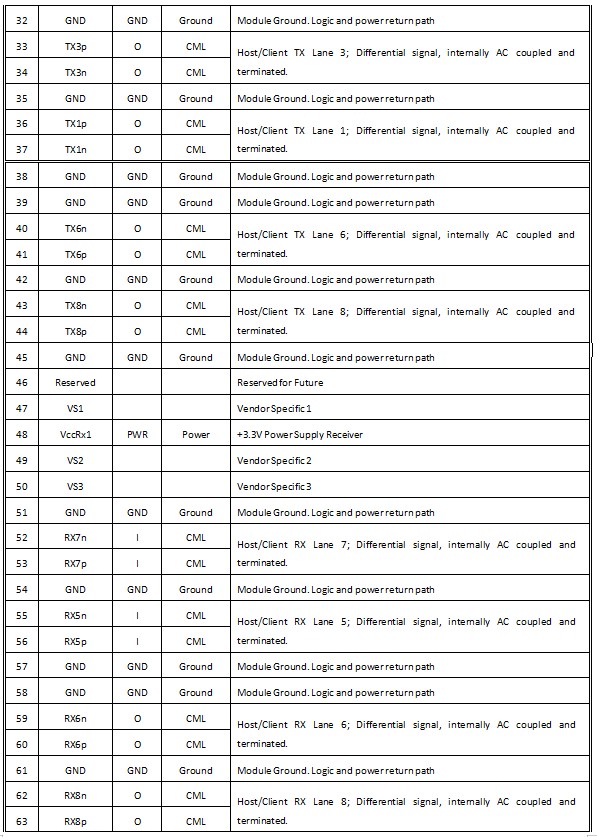

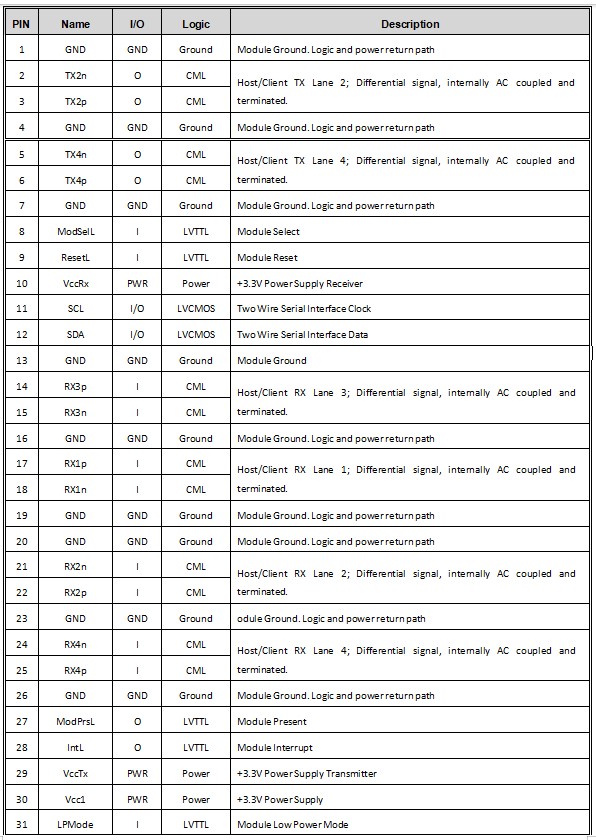

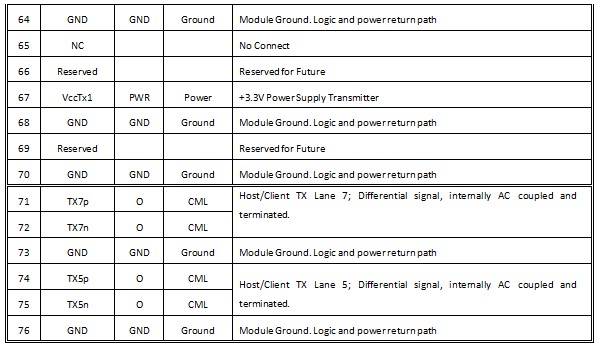

Tabla 6 Descripciones de pines

QSFP-DD utiliza una tierra común (GND) para todas las señales y la alimentación (energía). Todas son comunes dentro del módulo QSFP-DD y todos los voltajes del módulo están referenciados a este potencial salvo que se indique lo contrario. Conéctelos directamente

al plano de tierra común de señales de la placa host.

Todos los pines específicos del proveedor, reservados y sin conexión deben dejarse sin conectar en el host.

Señales eléctricas de hardware de baja velocidad

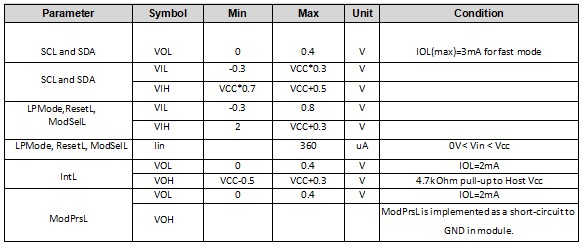

Tabla 7 Señales de control y detección de baja velocidad

SCL y SDA

SCL y SDA son una interfaz serie de 2 cables entre el host y el módulo que utiliza el protocolo I2C. SCL se define como la señal de reloj de la interfaz serie y SDA como la señal de datos de la interfaz serie. Ambas señales son de drenador abierto, TTL de bajo voltaje (LVTTL) que funcionan a Vcc y requieren resistencias pull-up a +3.3V en el host. El valor de la resistencia pull-up debe ser de 1k ohmios a 4.7k ohmios dependiendo de la carga capacitiva.

ModSelL

ModSelL es una señal de entrada que está conectada mediante pull-up a Vcc en el módulo QSFP-DD. Cuando el host la mantiene en nivel bajo, el módulo responde a comandos de comunicación serie de 2 cables. Cuando ModSelL está en nivel “Alto”, el módulo no debe responder ni reconocer ninguna comunicación de interfaz de 2 cables desde el host.

Para evitar conflictos, el sistema host no debe intentar comunicaciones de interfaz de 2 cables dentro del tiempo de desactivación de ModSelL después de que cualquier módulo QSFP-DD sea deseleccionado. De manera similar, el host debe esperar al menos durante el período de activación de ModSelL antes de comunicarse con el módulo recién seleccionado. Los períodos de activación y desactivación de diferentes módulos pueden solaparse siempre que se cumplan los requisitos de temporización anteriores.

ResetL

La señal ResetL está conectada mediante pull-up a Vcc en el módulo. Un nivel bajo en la señal ResetL durante más tiempo que la longitud mínima del pulso (t_Reset_init) inicia un reinicio completo del módulo, devolviendo todos los ajustes del módulo de usuario a su estado predeterminado.

LPMode

LPMode es una señal de entrada. La señal LPMode está conectada mediante pull-up a Vcc en el módulo QSFP-DD. LPMode se utiliza para controlar el modo de alimentación del módulo.

ModPrsL

ModPrsL está conectada mediante pull-up a Vcc Host en la placa host y conectada a nivel bajo en el módulo. ModPrsL se activa en nivel “Bajo” cuando el módulo está insertado. ModPrsL se desactiva en nivel “Alto” cuando el módulo está físicamente ausente del conector host debido a la resistencia pull-up en la placa host.

IntL

IntL es una señal de salida. La señal IntL es una salida de colector abierto y deberá estar conectada mediante una resistencia de pull-up a Vcc Host en la placa del host. Cuando la señal IntL se activa en nivel bajo, indica un cambio en el estado del módulo, un posible fallo operativo del módulo o un estado crítico para el sistema host.

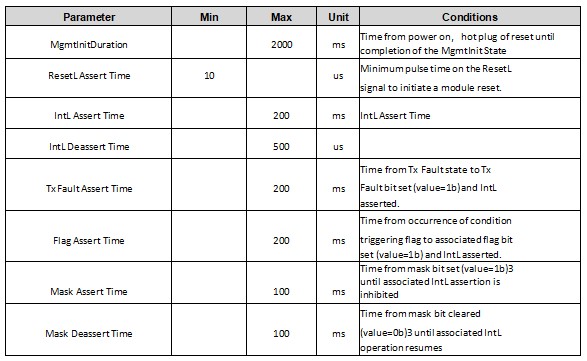

Tabla 8 Parámetros de temporización para las señales del host
