CARACTERÍSTICAS:

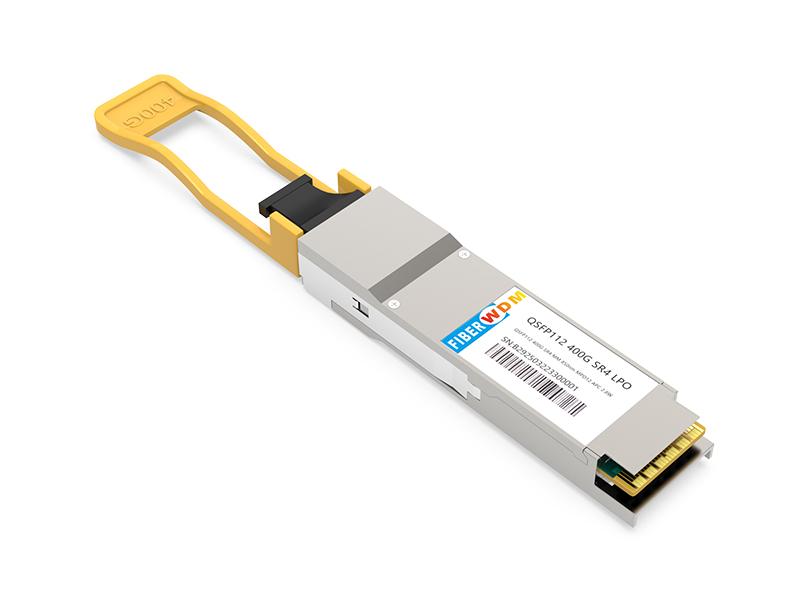

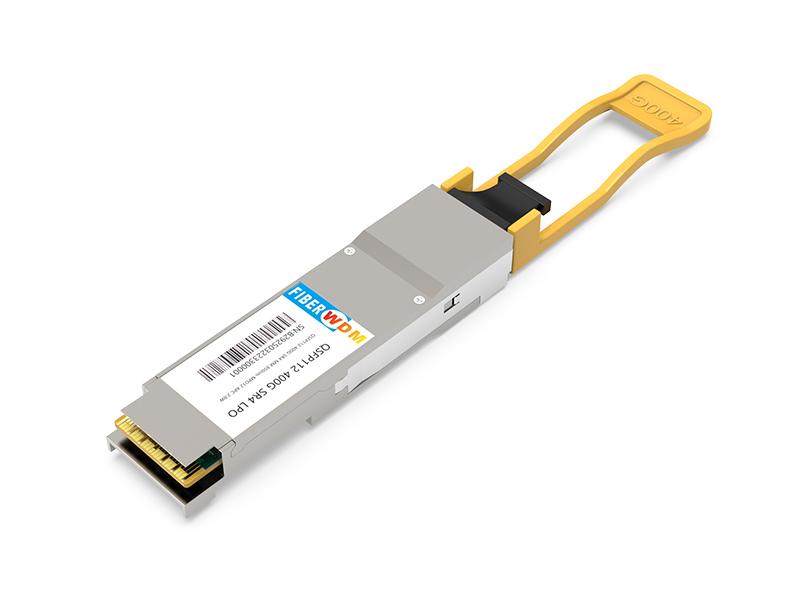

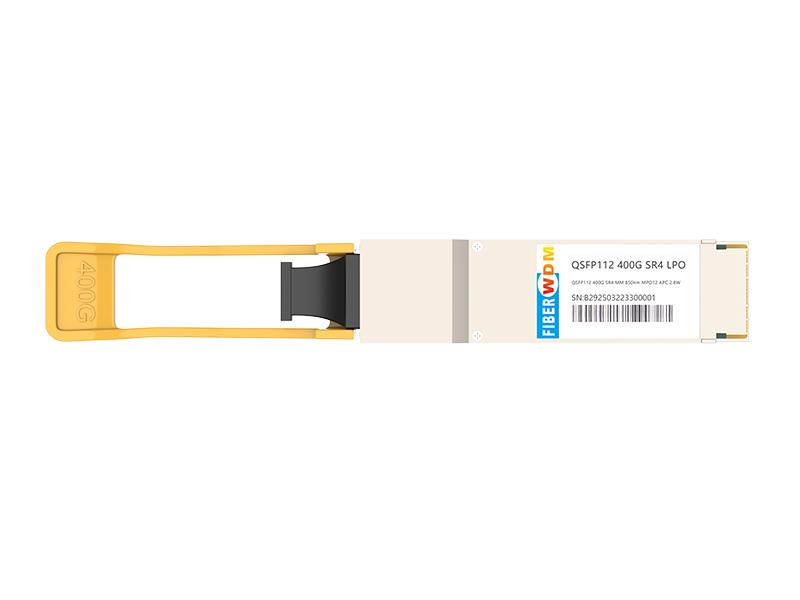

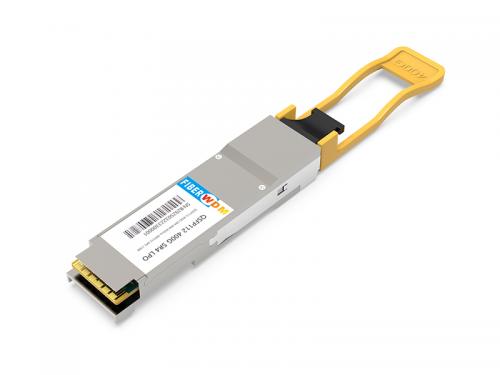

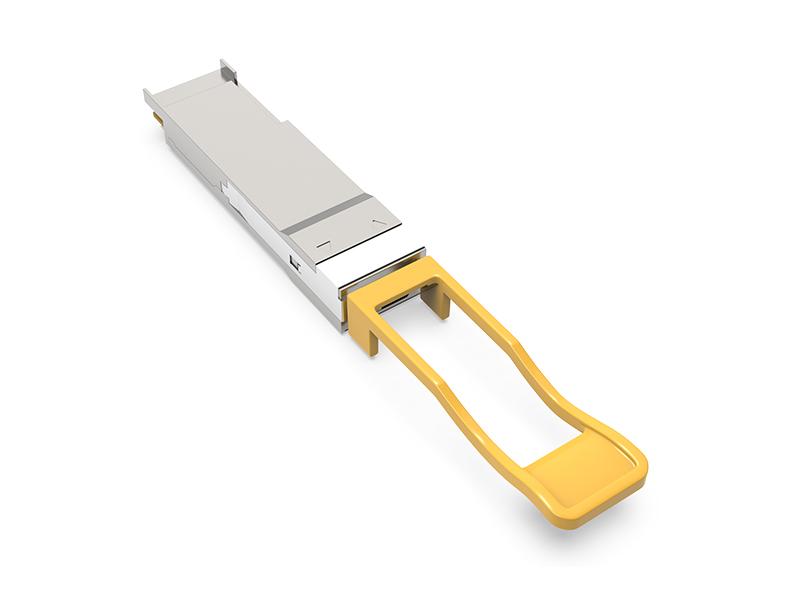

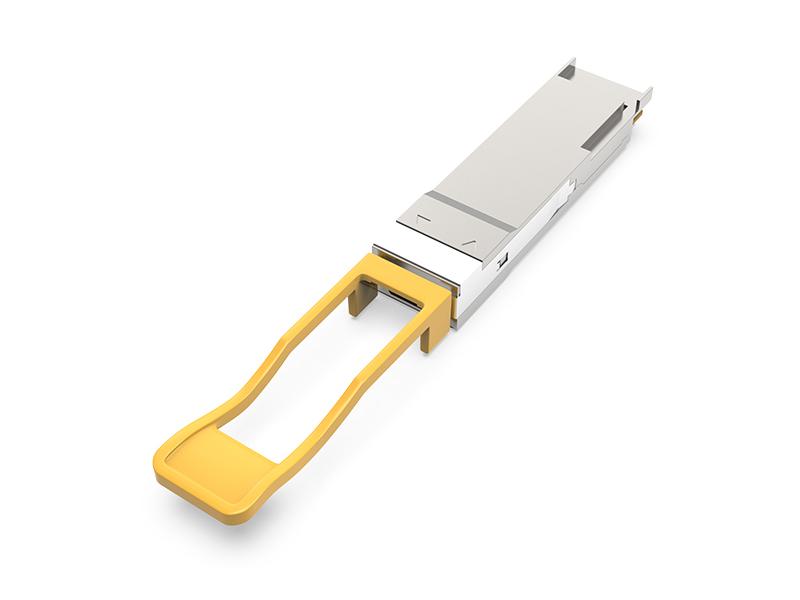

Transceptor LPO SR4 QSFP112 de 400 G
Calificaciones máximas absolutas
Parámetro |
Símbolo |
Mínimo |
Máximo |
Unidad |
Temperatura de almacenamiento |
TS |
-40 |
85 |
ºC |
Voltaje de la fuente de alimentación |
VCC |
-0.4 |
3.6 | V |
Humedad relativa (sin condensación) |
RH |
5 |
85 |
% |
Condiciones de funcionamiento recomendadas
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
Notas |
Temperatura de la caja de funcionamiento |
TOPR |
0 |
70 | °C | ||
Voltaje de la fuente de alimentación |
VCC |
3.135 |
3.3 |
3.465 |
V | |
Disipación máxima de potencia (400 G) |
PD |
2.8 | O | |||
Tasa de señalización por carril |
SRL |
53.125 |
GBd |
PAM4 |
Especificaciones ópticas del transmisor
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
Longitud de onda |
λC |
844 | 850 |
863 |
Nuevo Méjico |
Ancho espectral RMS |
∆λrms |
0.6 |
Nuevo Méjico |
||
Potencia de lanzamiento promedio, cada carril |
AOPL |
-1.0 |
3.0 |
dBm |
|
Potencia de lanzamiento promedio del transmisor apagado, cada carril |
PETIMETRE |
-30 |
dBm |
||
Relación de extinción, cada carril |
Sala de emergencias |
3 |
dB |
||
Tolerancia de pérdida de retorno óptico |
ORL |
14 |
dB |
||
Reflectancia del transmisor |
TR |
-26 |
dB |
Especificaciones ópticas del receptor
Parámetro |
Símbolo |
Mín. |
Típico |
Máx. |
Unidad |
Longitud de onda |
λC |
842 |
850 | 863 |
Nuevo Méjico |
Umbral de daño, potencia óptica promedio, cada carril |
AOPD |
5 |
dBm |
||
Potencia de recepción promedio, cada carril |
AOPR |
-6.3 |
4.0 |
dBm |
|
Potencia de recepción (OMAouter), cada carril |
OMAR |
3.5 |
dBm |
||
Reflectancia del receptor |
RR |
-20 |
dB |

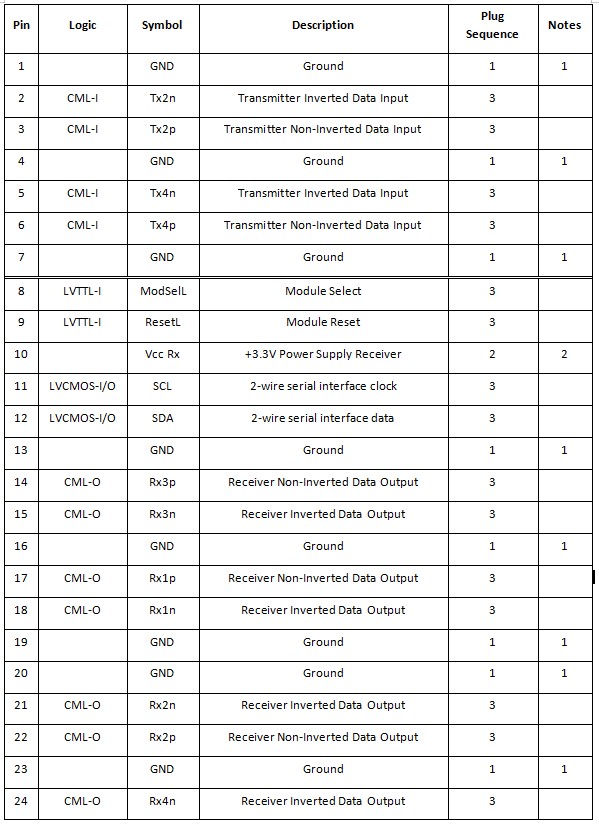

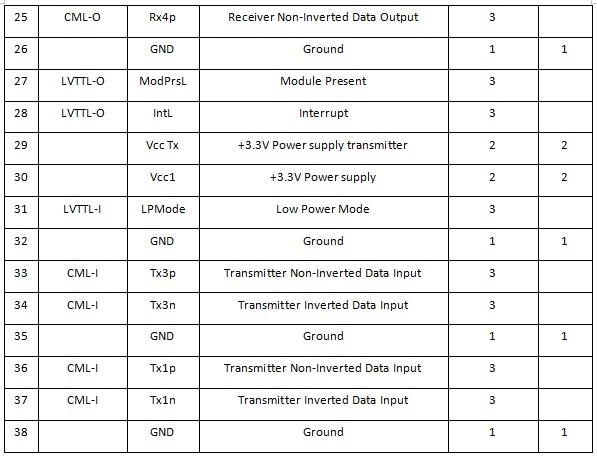

Definiciones de pines

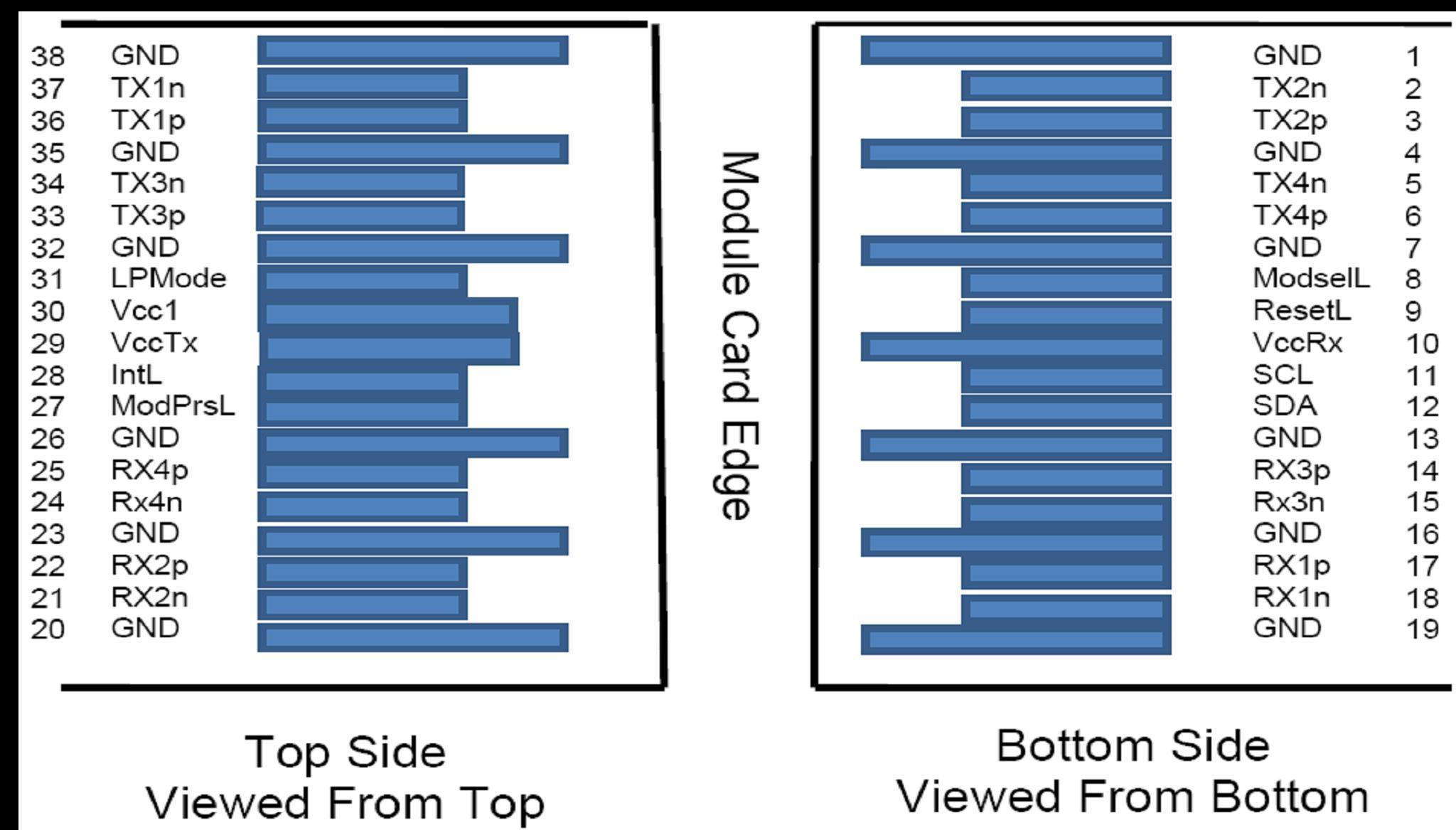

Figura 1 – Disposición del módulo
Notas:
1. GND es el símbolo de señal y alimentación (potencia) común para el módulo QSFP56. Todos son comunes dentro del módulo QSFP56 y todos los voltajes del módulo se refieren a este potencial, a menos que se indique lo contrario. Conéctelos directamente a la toma de tierra común de la señal de la placa base.
2. Vcc Rx, Vcc1 y Vcc Tx son las fuentes de alimentación del receptor y del transmisor, y deben aplicarse simultáneamente. El filtrado recomendado para la fuente de alimentación de la placa base se muestra en las figuras a continuación. Vcc Rx, Vcc1 y Vcc Tx pueden conectarse internamente al módulo QSFP56 en cualquier combinación. Los pines del conector tienen una corriente máxima de 500 mA.

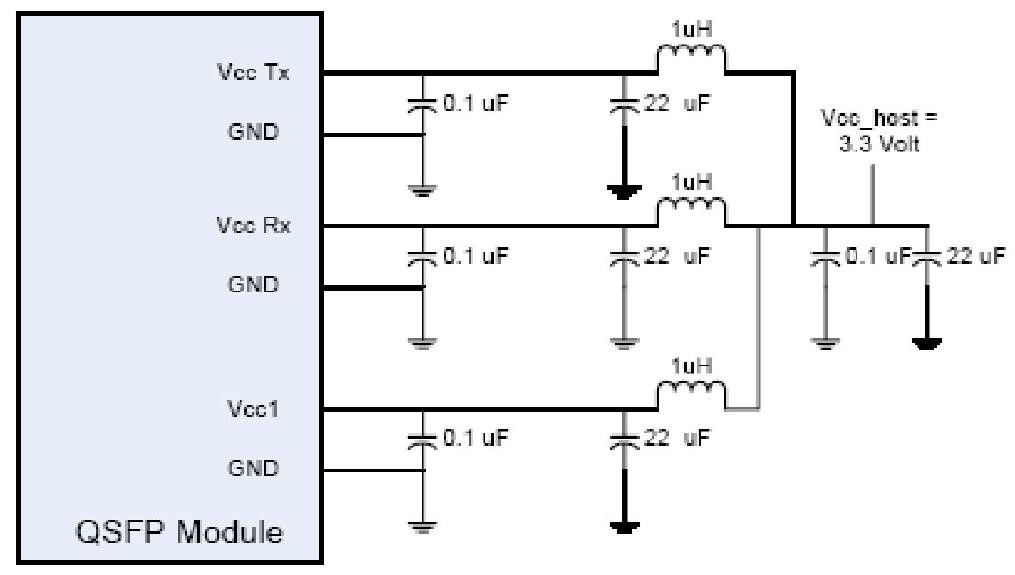

Figura 2. Filtro de fuente de alimentación recomendado
Interfaz óptica y dimensiones mecánicas

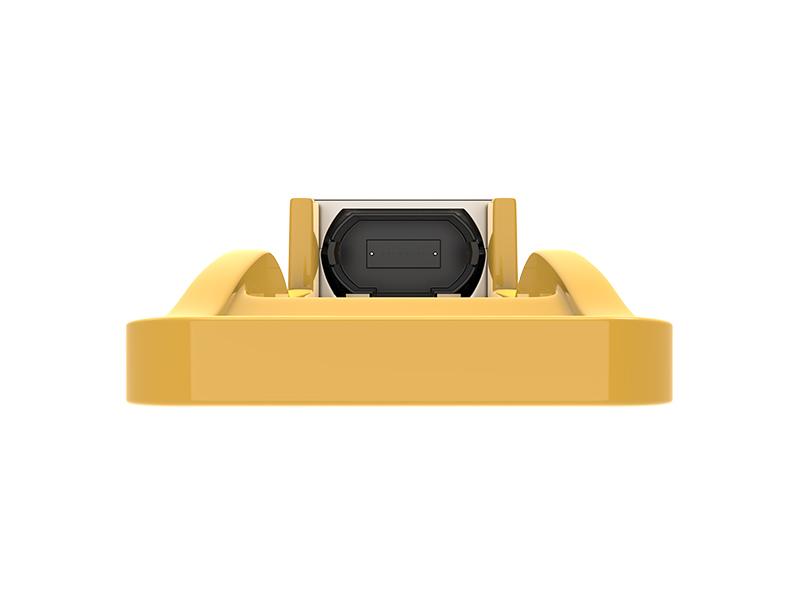

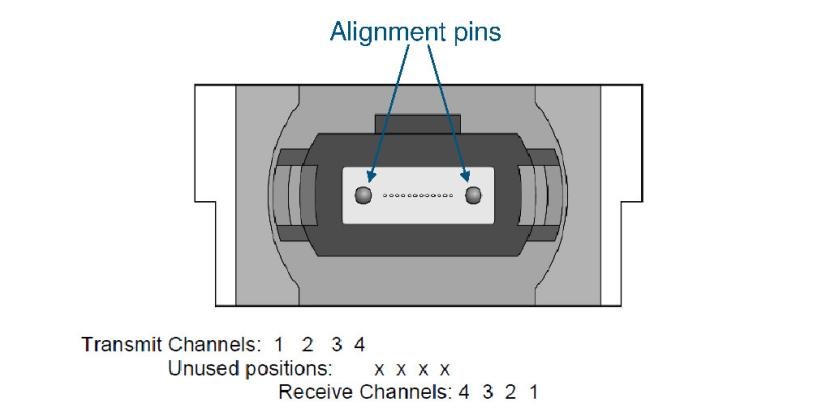

Figura 3 – Orientación del receptáculo óptico y del canal para el conector MPO

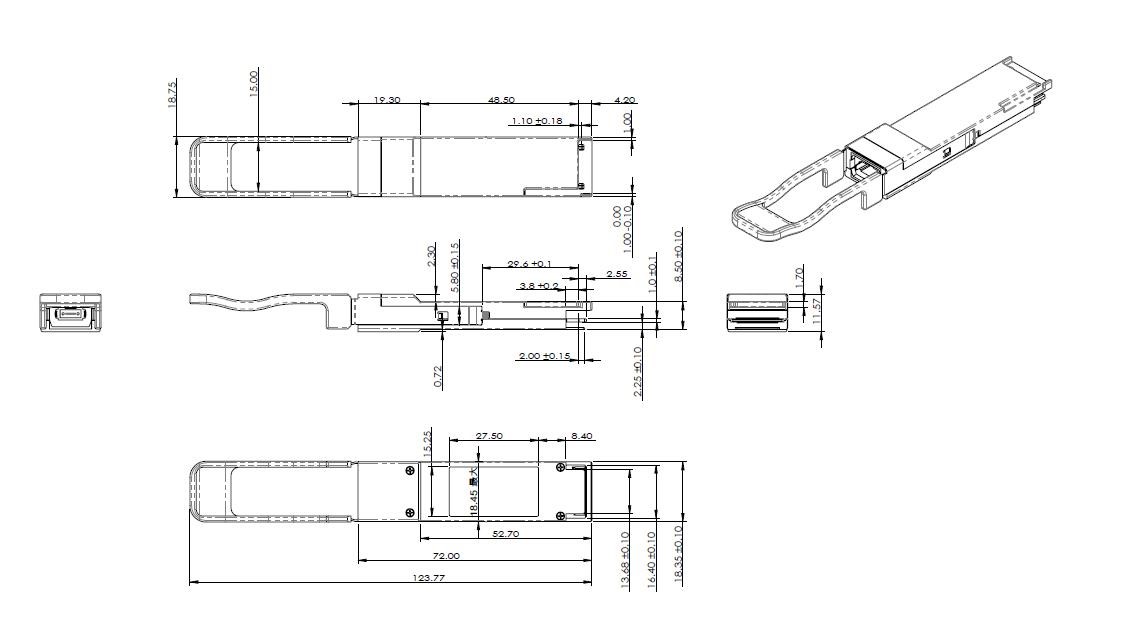

Figura 4 – Dimensiones mecánicas.
Información de pedidos
Número de pieza |
Descripción |
QS112-400G-LPO-SR4 |
400 Gb/s, QSFP112, MPO-12APC, MMF de 850 nm, SR4, LPO |
