C-band ASE Light Source
Fuente de luz ASE de banda C

Fuente de luz ASE de banda C

Característica:

  • Alto brillo y amplio espectro
  • Potencia de salida estable
  • Planitud espectral
  • Alta potencia y capacidad de ajuste.
  • Miniaturización y comodidad
Pregunte ahora Descargar
  • Detalle del producto

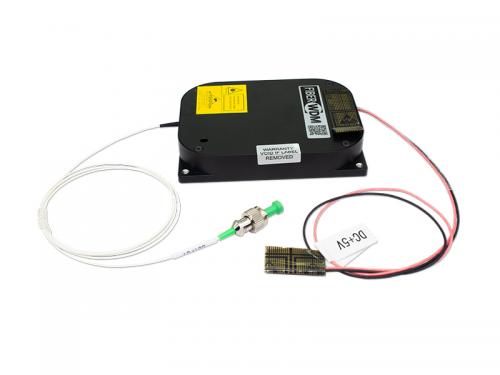

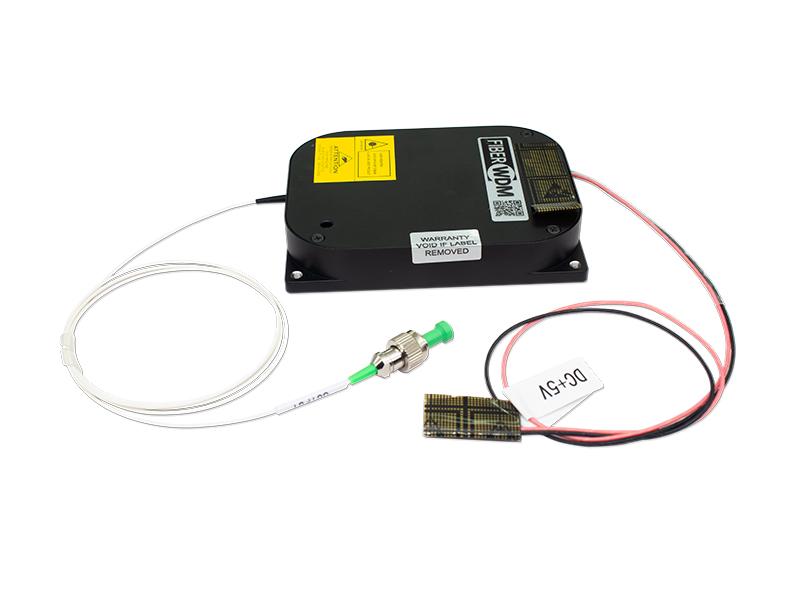

Fuente de luz ASE de banda C

RD-ASE-M3-C-1.5dB-23Bm-0.9L-1m-FC/APC

Fiberwdm La fuente de luz ASE de banda C de Fiberwdm, caracterizada por su excepcional planitud espectral y amplio rango, potencia de salida estable y amplia compatibilidad en diversos campos, está diseñada específicamente para aplicaciones de investigación, pruebas e integración de sistemas, satisfaciendo la demanda de fuentes de luz de alto rendimiento y demostrando la profunda experiencia y el espíritu innovador de Fiberwdm en el campo de la óptica.

Especificaciones ópticas:

Parámetro

Mín.

Tipo.

Máximo.

Unidad

Observación

Forma espectral

-

Aplanado

-

-

-

Longitud de onda de trabajo

1527

- 1565

Nuevo Méjico

-

Potencia de salida

- 23 23

dBm

-

Ancho del espectro

- 38 -

Nuevo Méjico

@+25℃

Planitud espectral

- 1.5 3.0

dB

@+25℃、@salida=23dBm

Estabilidad de potencia a corto plazo

- - 0,05

dB

@+25℃

Estabilidad de potencia a largo plazo

- - 0.1

dB

@+25℃

Modo de control

APC - - -

Entorno de trabajo:

Parámetro Mín. Tipo. Máximo. Unidad Observación

Temperatura de funcionamiento

-10 -

+60

°C

Tolerancia de temperatura ±2

Temperatura de almacenamiento

-40 - +85

°C

Tolerancia de temperatura ±2

Humedad relativa

5 - 90 % -
Especificaciones eléctricas:
Parámetro Mín. Tipo. Máximo. Unidad Observación

Fuente de alimentación

+4,75

+5

+5,25

v -

Consumo de energía a temperatura ambiente

- - 10 w -

Consumo de energía a temperatura máxima

- - 15 w -

Interfaz:

Tipo de conector: conector de 26 pines

Alfiler

Nombre

Atributos

Nivel

Descripción

1

VCC_3.3V

PAG

-

Fuente de alimentación de 3,3 V

2

VCC_3.3V

PAG

-

Fuente de alimentación de 3,3 V

3

GND

PAG

-

GND

4

GND

PAG

-

GND

5

CAROLINA DEL NORTE

F

-

Reservado

6

CAROLINA DEL NORTE

F

-

Reservado

7

CAROLINA DEL NORTE

F

-

Reservado

8

CAROLINA DEL NORTE

F

-

Reservado

9

Alarma de salida

O

LVTTL

Alarma de potencia de salida

10

Alarma de entrada

O

LVTTL

Alarma de alimentación de entrada

11

Alarma de bombeo

O

LVTTL

Alarma de temperatura de la bomba

12

Alarma actual de la bomba

O

LVTTL

Alarma de corriente de la bomba

13

CAROLINA DEL NORTE

F -

Reservado

14

MóduloTem_Alarma

O

LVTTL

Alarma de temperatura del módulo

15

CAROLINA DEL NORTE

F

-

Reservado

16

Bomba de encendido/apagado

F

APAGADO

Bomba de bajo nivel apagada

17 CAROLINA DEL NORTE

F

-

Reservado

18

Reiniciar

F

-

Entrada de reinicio externo

19

GND

pag -

GND

20

GND

pag

-

GND

21

RXD

I

RS232

Entrada de datos en serie

22

TXD

O

RS232

Salida de datos en serie

23

GND

PAG

-

GND

24

GND

PAG

-

GND

25

VCC_3.3V

PAG

-

Fuente de alimentación de 3,3 V

26

VCC_3.3V

PAG

-

Fuente de alimentación de 3,3 V

Nota 1: P: Potencia; I: Entrada; O: Salida; F: Flotante.

Nota 2: Mensaje de alarma cuando todos los pines de alarma de salida están en estado bajo.

Nota 3: Entrada de reinicio externa activa en bajo.

Nota 4: Bomba de nivel bajo de 16 pines apagada.

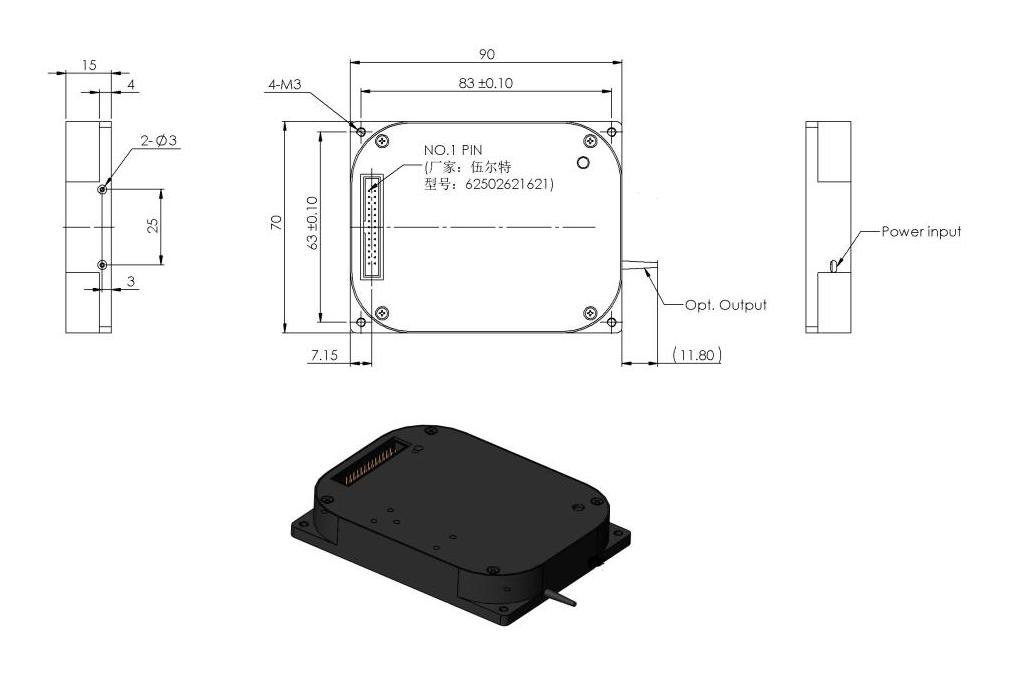

Estructura mecánica:

Dimensiones, largo x ancho x alto: 90*70*15 mm ± 0,2 mm

C-band ASE Light Source

Coleta:

Artículo

Presupuesto

Observación

Tipo de fibra

SMF 900 µm

Longitud de la fibra

1000±2 mm

Extraestructural

Conector de fibra

Entrada/Salida: FC/APC

Rango de configuración de parámetros del software y estado predeterminado:

Parámetro

Mín.

Por defecto

Máximo.

Unidad

Umbral de alarma de alta potencia óptica de salida

13 23.5

23.5

dBm

Corriente de polarización de la bomba

- -

1.2*EOL Actual

mamá

Potencia óptica de salida

13 23

23

dBm

Umbral de alarma de alta temperatura del módulo

50 80 80

℃

Estado de encendido/apagado de la bomba

CAROLINA DEL NORTE

APAGADO

CAROLINA DEL NORTE

-

Modo de funcionamiento

CAROLINA DEL NORTE

APC

CAROLINA DEL NORTE

-

Modo predeterminado

- 23 -

dB

Precisión de lectura de parámetros en el software:

Parámetro

Mín.

Corriente de polarización de la bomba

0,1 mA

Potencia óptica de salida configurada

0,1 dBm

Umbral de alarma de alta temperatura del módulo

0,1℃

Temperatura de salida (bomba)

0,1℃

Protocolo de comunicación de puerto serie:

Artículo

Valor

Unidad

Tasa de baudios

9600

Bits/s

Bits de datos

8

Poco

Bit de parada

1

Poco

Bit de paridad

Ninguno
