DTS Integrated Module
Módulo integrado DTS

Módulo integrado DTS

Características

  • DAQ incorporado: salida de temperatura directamente
  • Distancia de detección: 25 km (SM), 15 km (MM), 5 km (alta precisión)
  • Acortar el ciclo de I+D del cliente
Pregunte ahora Descargar
  • Detalle del producto

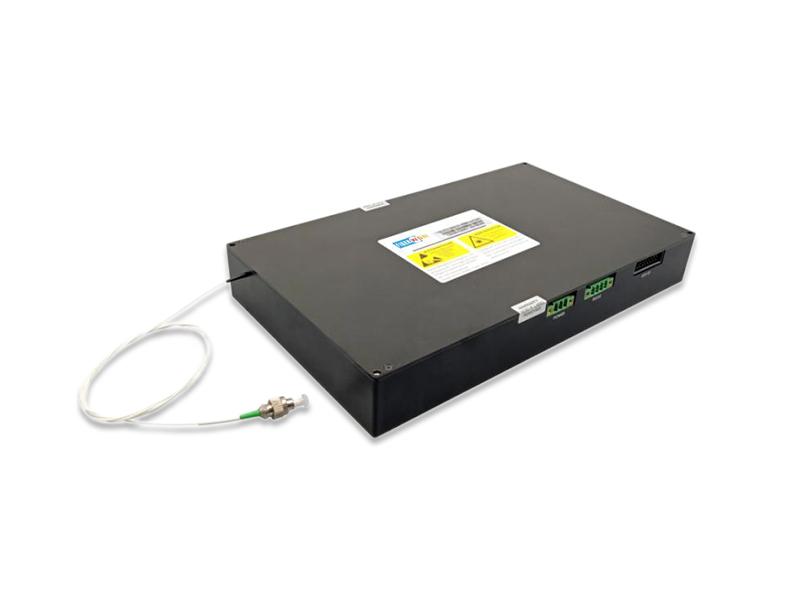

Módulo integrado DTS

Módulo de detección de fibra de temperatura distribuida (DTS) basado en el principio de dispersión Raman, una sola fibra óptica como transmisión, el uso de fibra óptica dentro de la luz Stokes y la luz anti-Stokes en la temperatura de los diferentes grados de sensibilidad a la resolución de temperatura, ampliamente utilizado en energía eléctrica, monitoreo de temperatura de cables, medición y detección de temperatura de oleoductos y gasoductos, metro, túneles, edificios y otros tipos de detección de incendios.

FIBRA WDM Para el campo de la detección de temperatura distribuida por fibra óptica, se lanzó el módulo integrado DTS con tarjeta de adquisición de datos. Integra internamente la fuente de luz Raman DTS, WDM, APD y la tarjeta de adquisición de datos. El puerto de red emite directamente la información de temperatura. El módulo es altamente integrado, compacto y de alta fiabilidad.

Características

  • DAQ incorporado: salida de temperatura directamente
  • Distancia de detección: 25 km (SM), 15 km (MM), 5 km (alta precisión)
  • Acortar el ciclo de I+D del cliente

Aplicaciones

  • Monitoreo de temperatura del cable de alimentación
  • Medición de temperatura en oleoductos y gasoductos
  • Detección de incendios químicos en yacimientos petrolíferos
  • Detección de incendios en metros, túneles y edificios

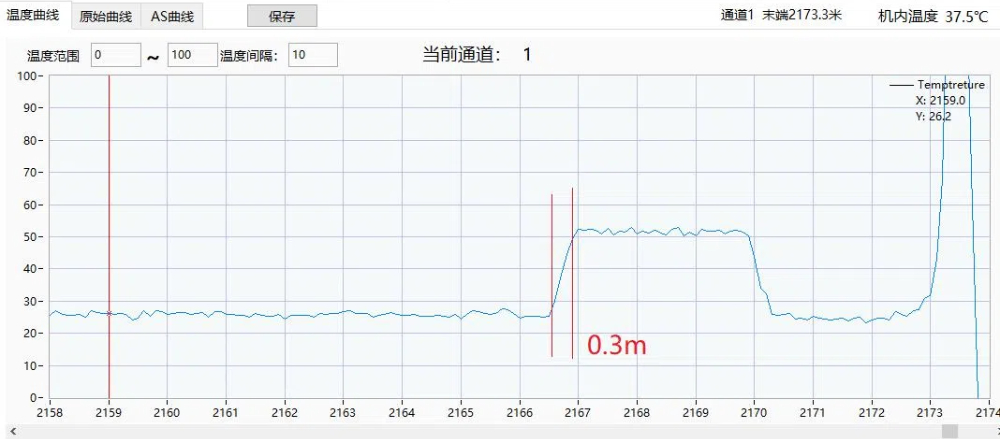

Resolución espacial

DTS Integrated Module

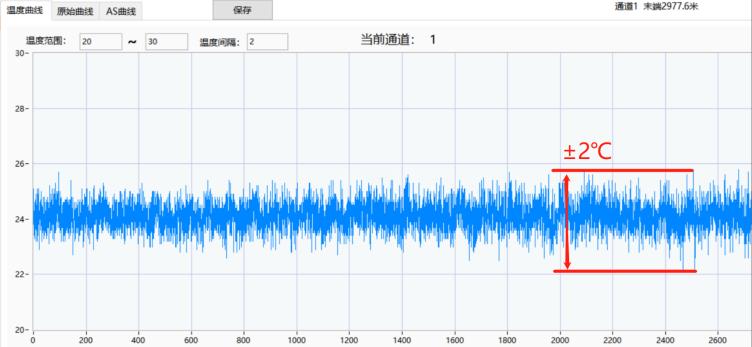

Precisión de la temperatura

DTS Integrated Module

Especificación del producto

Parámetros Multimodo Alta precisión Monomodo Unidad

Modelo

FW-DTS-15-1.0

FW-DTS-05-0.3

FW-DTS-25-5.0

-

Distancia máxima de detección

15 5 25 kilómetros

Resolución de muestreo

0.4 0.1 0.4 metro

Resolución espacial

1.0 0.3 5 metro

Precisión de la posición

2 0.4 5.0 metro

Tiempo de medición

6 6

180～300

s

Precisión de la temperatura

±2 ±3 °C

Tipo de fibra

MM SM -

Resolución de temperatura

0.1 °C

Rango de temperatura

-20 ～ +120

°C

Nota: 1) La unidad se puede utilizar con un interruptor óptico, como 1*4 o 1*8

2) Rango de medición de temperatura más amplio con fibra óptica especial

Parámetros

Indicador

Observación

Eléctrico

Fuente de alimentación

CC +12 V/tierra

Consumo de energía

<25 W

Temperatura completa

Mecánico

Dimensiones

250*150*35 mm

Tipo de coleta

62,5 μm MM/SM

Personalizado

Comunicación

Producción

RS485

Modbus

RJ45

UDP/TCP-IP

Interfaz

Temperatura de salida

Parámetros

Mínimo

Máximo

Unidad

Temperatura de trabajo

-10 +50 °C

Temperatura de almacenamiento

-40 +70 °C

Humedad relativa

5 90 %

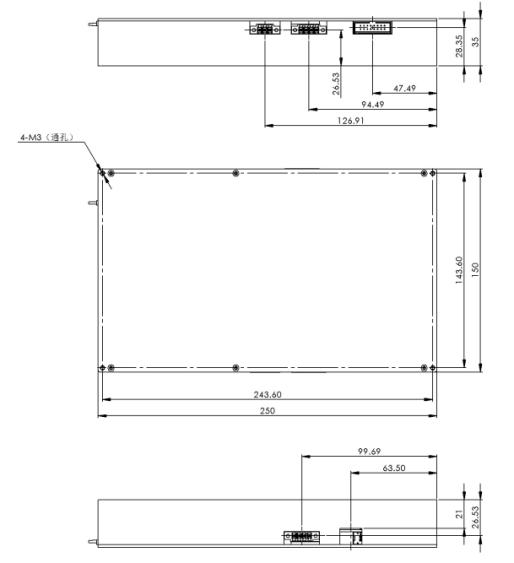

Mecánico

DTS Integrated Module
