DVS Integrated Optical Module

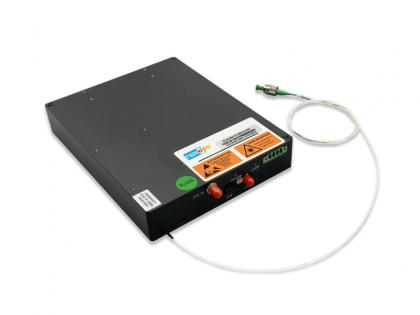

Módulo óptico integrado DVS

Módulo óptico integrado DVS

Características

  • Altamente integrado (UNL, AOM, EDFA, detector)
  • Temperatura de trabajo: -15 ~ 55 ℃
  • Alta confiabilidad y estabilidad
  • Modo de control flexible
  • Canal único/doble
Pregunte ahora Descargar
  • Detalle del producto

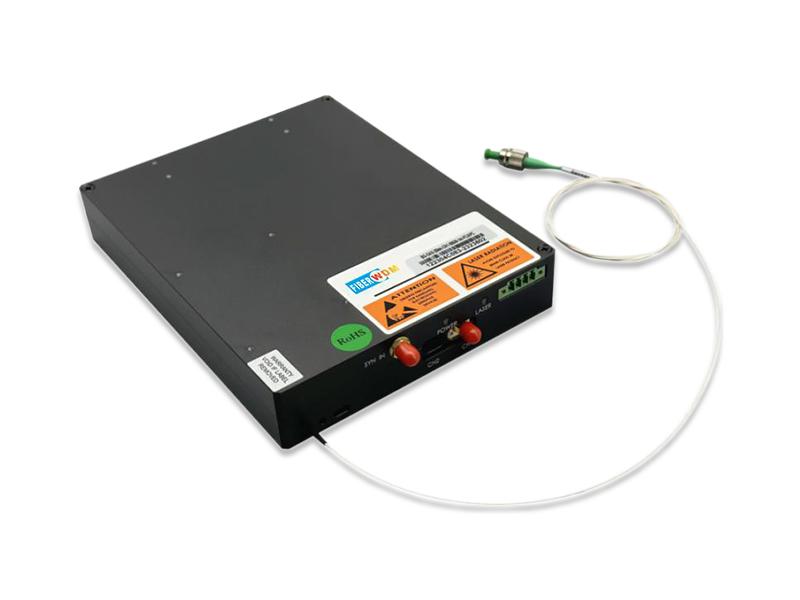

Módulo óptico integrado DVS

Detección de vibraciones de fibra distribuida (DAS), basada en el principio de OTDR de fase, utilizando una sola fibra óptica ordinaria como transmisión, la luz dispersa Rayleigh dentro de la fibra para detectar, obtener información de fase e intensidad, para lograr la detección de vibraciones y otras señales, ampliamente utilizado en petróleo, gasoductos, seguridad perimetral, tránsito ferroviario de alta velocidad y otros campos.

Para el campo de la detección acústica distribuida por fibra óptica, FIBRA WDM Ha lanzado el módulo integrado DVS, que integra un láser de ancho de línea ultraestrecho de desarrollo propio (ancho de línea <3 KHz, 80 M_AOM), amplificador de pulsos y detector de intensidad de coherencia, lo que permite una relación señal/ruido (SNR) superior a la de los detectores comunes. El módulo es altamente integrado, compacto y de alta fiabilidad.

Características

  • Altamente integrado (UNL, AOM, EDFA, detector)
  • Temperatura de trabajo: -15 ~ 55 ℃
  • Alta confiabilidad y estabilidad
  • Modo de control flexible
  • Canal único/doble

Aplicaciones

  • Oleoductos y gasoductos
  • Seguridad perimetral
  • Tránsito ferroviario de alta velocidad
  • Cables de alimentación

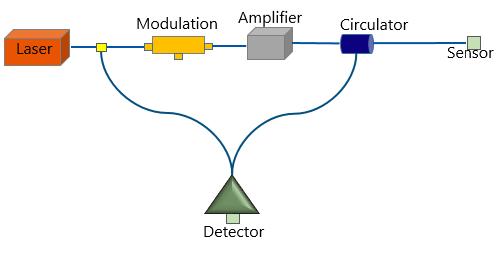

Trayectoria óptica

DVS Integrated Module

Especificación del producto

Modelo del producto: FW-DVSXXX

Parámetros

Mínimo

Típico.

Máximo

Unidad

Distancia de detección

- - 40 kilómetros

Longitud de onda central

-

1550.12

- Nuevo Méjico

Ancho de línea

- - 3

Khz

Ancho de pulso

60 100 - ns

Tasa de repetición

- 1 20

kHz

Potencia óptica de pulso pico

- 23 30

dBm

Tiempo de subida/bajada

- - 30 ns

Impedancia de entrada

- 50 -

Ohm

Frecuencia de cambio

- 80 -

megahercio

Longitud de onda

800~1700

Nuevo Méjico

Ganar

30k

VIRGINIA

Modo de acoplamiento

C.A.

-

Ancho de banda

100

megahercio

Modo de modulación

Externo

-

Nota: 1) Se pueden seleccionar canales simples y dobles; XXX: 366-Canal simple, 381-Canal doble

2）El controlador AOM está integrado

Parámetros

Indicador

Observación

Eléctrico

Fuente de alimentación

CC +12 V/tierra

Consumo de energía

<24 W

Temperatura completa

Mecánico

Dimensiones

180*140*30 mm

Tipo de coleta

SMF

Comunicación

Conector

4 pines

Nivel

RS232

Interfaz

Leer y establecer parámetros

Parámetro

Mínimo

Máximo

Unidad

Temperatura de trabajo

-15 +55 °C

Temperatura de almacenamiento

-20 +70 °C

Humedad relacionada

5 95 %

Para solicitar información y soluciones personalizadas, contáctenos. : ventas@ fiberwdm.com
