DAS Integrated Optical Module（Raman）

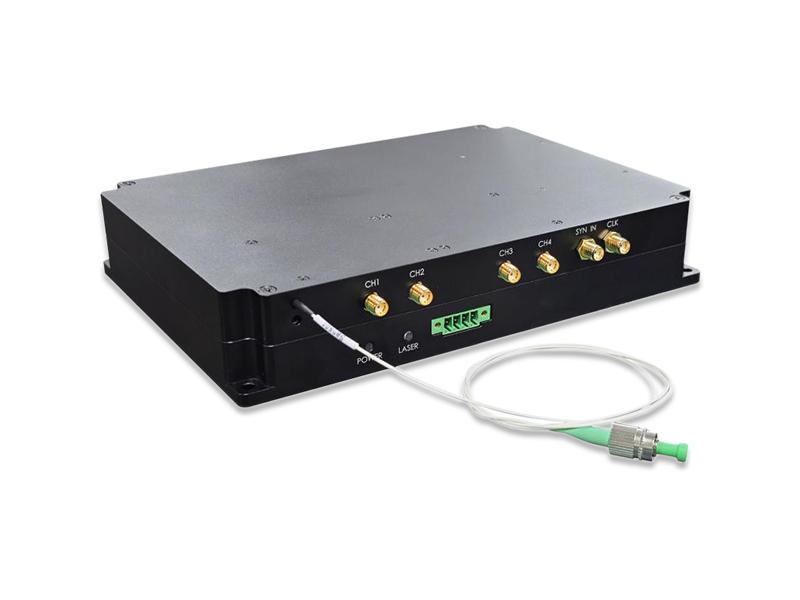

Módulo óptico integrado DAS (Raman)

Módulo óptico integrado DAS (Raman)

Características

  • Altamente integrado (UNL, AOM, EDFA, BPD, RAMAN)
  • Temperatura de trabajo: -10~50℃
  • Alta confiabilidad y estabilidad
  • Modo de control flexible
  • Canal único/doble
Pregunte ahora Descargar
  • Detalle del producto

Módulo óptico integrado DAS

Detección acústica de fibra distribuida (DAS), basada en el principio de OTDR de fase, utilizando una sola fibra óptica ordinaria como transmisión, la luz dispersa Rayleigh dentro de la fibra para detectar, obtener información de fase y frecuencia, para lograr la detección de sonido, vibración y otras señales, ampliamente utilizadas en petróleo, gasoductos, seguridad perimetral, tránsito ferroviario de alta velocidad y otros campos.

Para el campo de la detección acústica distribuida por fibra óptica, FIBERWDM ha lanzado un módulo integrado DAS, que integra un láser de ancho de línea ultraestrecho de desarrollo propio (ancho de línea <3 KHz), 80 M_AOM, amplificador de pulsos, amplificador Raman y fotodetector balanceado. El módulo presenta un alto nivel de integración, es compacto y altamente fiable.

Características

  • Altamente integrado (UNL, AOM, EDFA, BPD, RAMAN)
  • Temperatura de trabajo: -10~50℃
  • Alta confiabilidad y estabilidad
  • Modo de control flexible
  • Canal único/doble

Aplicaciones

  • Oleoductos y gasoductos
  • Seguridad perimetral
  • Tránsito ferroviario de alta velocidad
  • Cables de alimentación

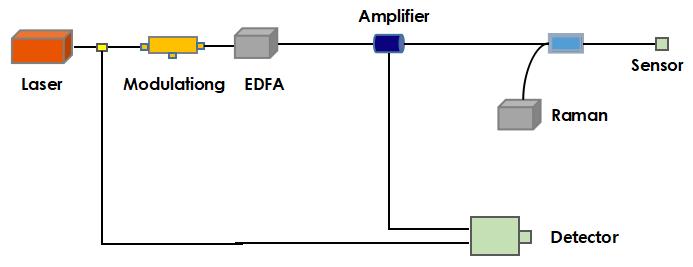

Trayectoria óptica

DAS optical module

Modelo del producto: FW-RA-DASXXX

Parámetros

Mínimo

Típico.

Máximo

Unidad

Distancia de detección

- 60 60 kilómetros

Longitud de onda central

-

1550.12

- Nuevo Méjico

Ancho de línea

- - 3

Khz

Ancho de pulso

60 100 - ns

Tasa de repetición

- 2 20

kHz

Potencia óptica Raman

- - 26

dBm

Potencia óptica de pulso pico

- 23 30

dBm

Impedancia de entrada

- 50 - Ohm

Frecuencia de cambio

- 80 -

megahercio

Longitud de onda

800~1700

Nuevo Méjico

Ganar

60 mil

VIRGINIA

Modo de acoplamiento

C.A.

-

Ancho de banda

100

megahercio

Modo de modulación

Externo

-

Nota: 1) Se pueden seleccionar canales simples y dobles; XXX: 399-Canal simple, 398-Canal doble

2) La relación señal-ruido en la cola es de 4dB

Parámetros

Indicador

Observación

Eléctrico

Fuente de alimentación

CC +12 V/tierra

Consumo de energía

<36W

Temperatura completa

Mecánico

Dimensiones

208*150*38 mm

Tipo de coleta

SMF

Comunicación

Conector

4 pines

Nivel

RS232

Interfaz

Leer y establecer parámetros

Parámetro

Mínimo

Máximo

Unidad

Temperatura de trabajo

-10 +50 °C

Temperatura de almacenamiento

-40 +85 °C

Humedad relacionada

5 95 %

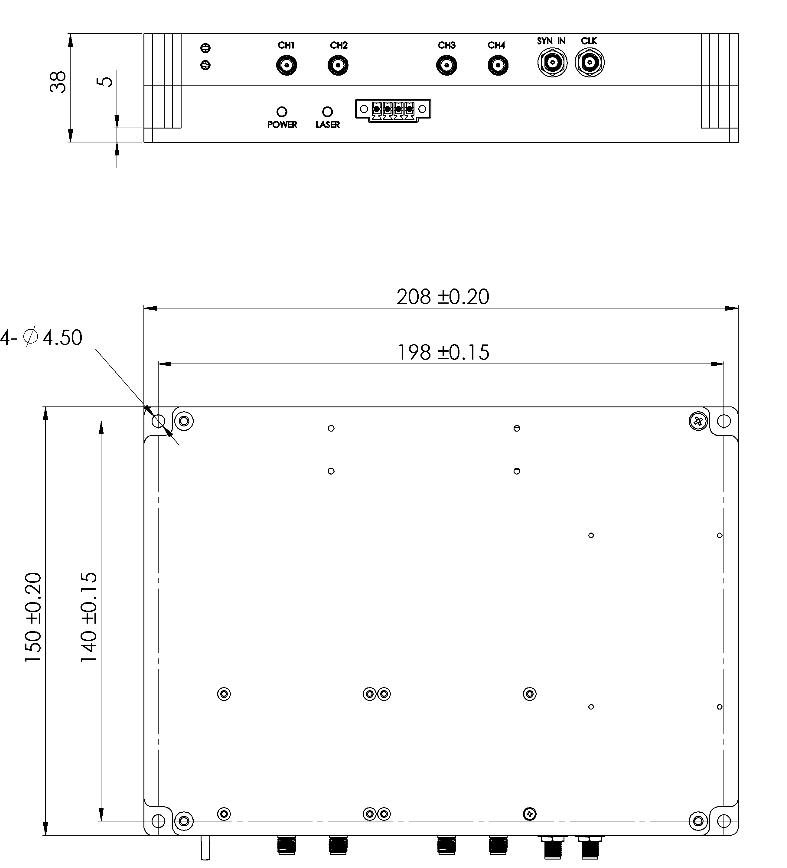

Dimensión mecánica

DAS optical module
