Fuente de luz pulsada LiDAR de detección coherente atmosférica

Características

  • Alta energía de pulso: 300 uJ
  • Ancho de pulso: 100 ~ 800 ns (ajustable)
  • Parámetros de pulso integrados, inicio con un solo toque
  • Alta integración, tamaño pequeño, peso ligero
  • Detalle del producto

Fuente de luz pulsada LiDAR de detección coherente atmosférica

La monitorización atmosférica es de gran importancia en la seguridad aeroespacial, el medio ambiente, la meteorología y la predicción meteorológica. Basándose en el principio del desplazamiento Doppler, FIBRA WDM Ha lanzado un módulo integrado para mejorar la comodidad y la confiabilidad de la construcción del sistema.

La fuente de luz LIDAR de detección coherente atmosférica de 300uJ se basa en el diseño de estructura MOPA, integrando un láser de ancho de línea ultra estrecho desarrollado internamente, el ancho de línea puede ser tan estrecho como kHz, el AOM incorporado con el diseño de circuito único suprime eficazmente la distorsión de la señal de pulso, optimiza la trayectoria óptica de amplificación de múltiples etapas, suprime eficazmente la dispersión de Brillouin excitada y logra una salida de energía de pulso alta de 300uJ.

Aplicaciones

  • Medición del viento Doppler
  • Monitoreo meteorológico
  • Monitoreo de contaminantes del aire
  • Monitoreo de parques eólicos en aeropuertos
High Pulse Energy LiDAR

Modelo: FW-LiDAR-PS-EXX-TY

Nivel de potencia

E01

E10

E30

/

Modo de trabajo

Legumbres

Estado de polarización

Completamente PM

Longitud de onda de trabajo (nm)

1550±2(UIT)

Ancho de línea (KHz)

<200

<5

Producción

Frecuencia de desplazamiento (MHz)

-160 80

Relación de pulso apagado (dB)

≥100

Repetición (KHz)

Sincronización interna y externa

Ancho de pulso predeterminado (ns)

250 200 600

Energía máxima de pulso único (uJ)

≥10

≥100

≥300

Potencia óptica máxima (W)

≥50

≥500

Potencia óptica media (W)

≥0,1 a 20 kHz

≥1 a 10 kHz

≥3 a 10 KH

Circulador

1*4 interruptor óptico

Relación de extinción de polarización (dB)

≥18

Tipo de fibra de salida

PM1550

PLMA-GDF-25/300

Luz intrínseca

Salida espectral intrínseca

0,9~1,5

≥1,5

Temperatura de trabajo (℃)

T2:-40~60

T1:-10~60; T2:-40~60

Temperatura de almacenamiento (℃)

-40~85

Fuente de alimentación (V)

24

18~24

Sincronización externa

5,5 V ≥ Nivel alto > 3 V, Nivel bajo < 0,4 V, Ancho de pulso (señal eléctrica) > 100 ns; Impedancia de adaptación 50 Ω o alta impedancia, Interfaz SMA

Dimensiones (mm)

180*150*45

200*200*50

Consumo de energía (W)

≤25

≤65

≤100

Peso (kg)

≤1,2

≤2,2

Modelo: FW-LiDAR-PS-EXX-TY;

EXX: Energía de pulso único, por ejemplo: E01: Salida de energía de pulso único 10uJ;

TY: Temperatura de trabajo, por ejemplo: T1: -10 ~ 60 ℃; T2: -40 ~ 60 ℃

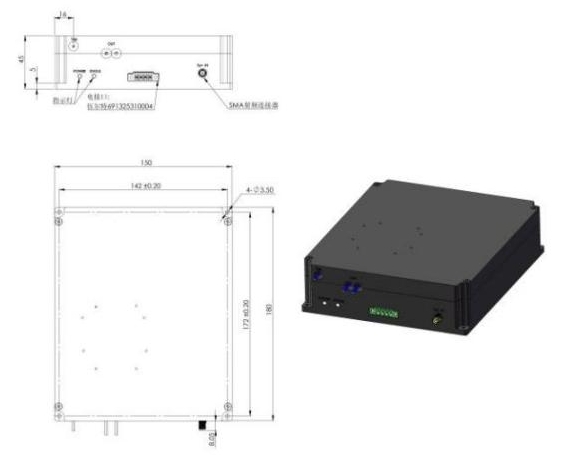

Dimensiones: 180 x 150 x 45 mm

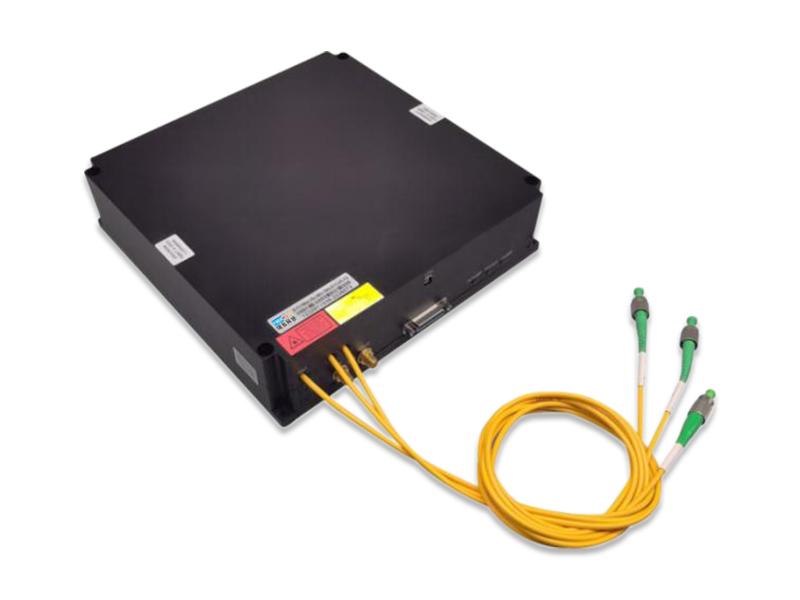

300μJ Pulsed Light Source

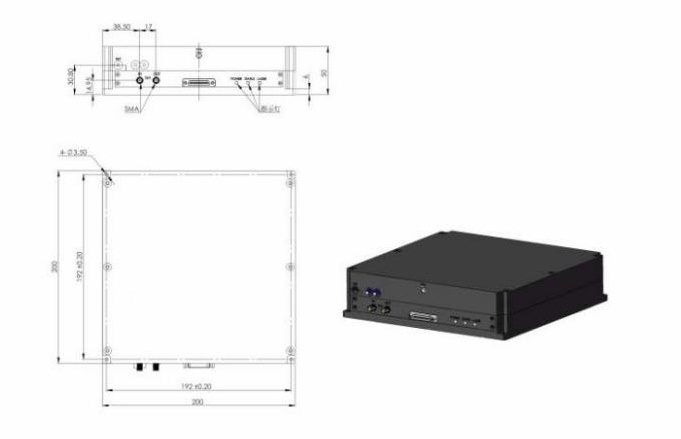

Dimensiones: 200 x 200 x 50 mm

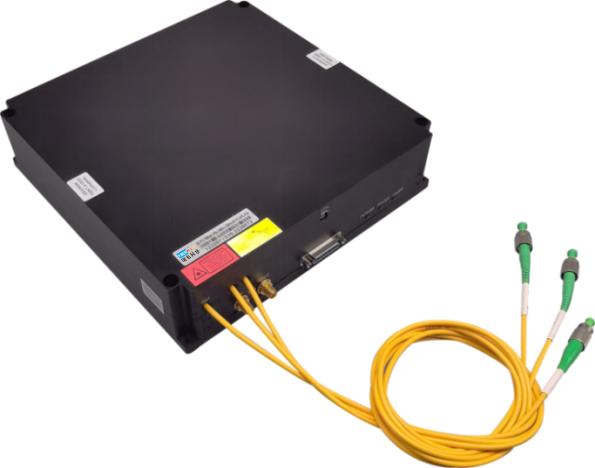

LiDAR Pulsed Light Source

Para solicitar información y soluciones personalizadas, contáctenos: ventas@fiberwdm.com
