Los amplificadores de la serie RD-XG3-POA admiten amplificación de potencia óptica para enlaces GPON, XGPON y XGSPON, compatibles con los tres protocolos. Amplifican directamente las señales ópticas de subida y bajada sin conversión fotoeléctrica, ampliando eficazmente la distancia de transmisión y el número de abonados accesibles en la red.

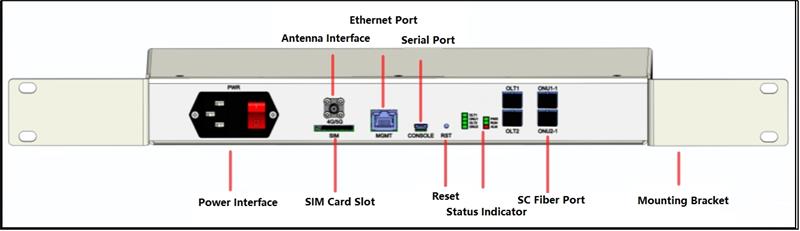

El dispositivo puede desplegarse en formato de caja de escritorio, y hay soportes opcionales para montaje en rack disponibles para su instalación en racks de 19 o 21 pulgadas.

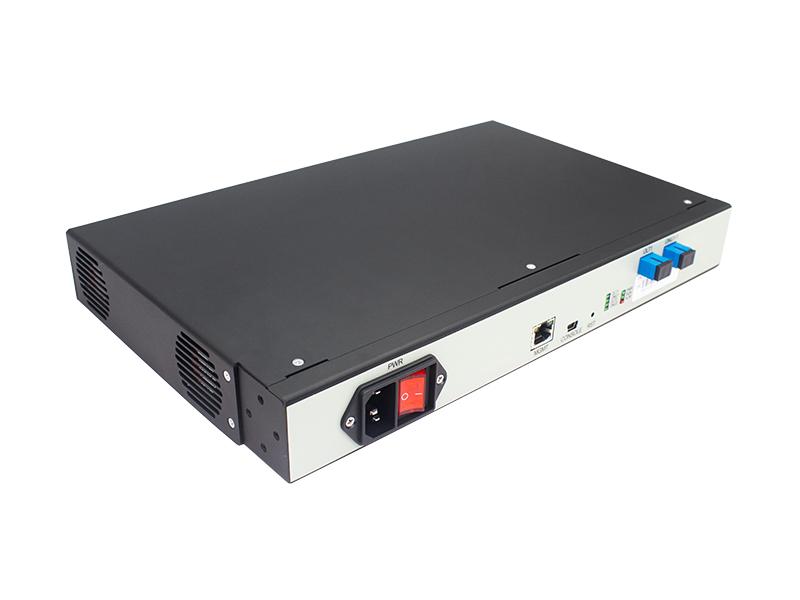

Amplificador óptico GPON/XGPON/XGSPON
RD-XG3-POA
Los amplificadores de la serie RD-XG3-POA admiten la amplificación de potencia óptica para enlaces GPON, XGPON y XGSPON, compatibles con los tres protocolos. Amplifican directamente las señales ópticas de subida y bajada sin conversión fotoeléctrica, ampliando de forma efectiva la distancia de transmisión y aumentando el número de abonados accesibles en la red.
El dispositivo puede desplegarse en formato de caja de sobremesa, y hay soportes de montaje en rack opcionales disponibles para su instalación en racks de 19 o 21 pulgadas.
| Rendimiento de transmisión | |
| Protocolos compatibles |
GPON(ITU-T G.984) XGPON(ITU-T G.987) XGSPON(ITU-T G.9807) |
| Tasa de subida / tipo de señal / longitud de onda |
GPON: modo ráfaga de 1.25G, longitud de onda central 1310nm XGPON: modo ráfaga de 2.5G, longitud de onda central 1270nm XGSPON: modo ráfaga de 10G, longitud de onda central 1270nm |
| Tasa de bajada / tipo de señal / longitud de onda |
GPON: modo continuo de 2.5G, longitud de onda central 1490nm XGPON: modo continuo de 10G, longitud de onda central 1577nm XGSPON: modo continuo de 10G, longitud de onda central 1577nm |
| Topología de red |
Admite amplificación independiente o expansión de enlace para cada canal de subida y bajada. Permite la amplificación de relé en cualquier posición dentro de la red. Admite el encadenamiento en cascada de múltiples dispositivos. Facilita la expansión de la capacidad de la red. |
| Compatibilidad |
Compatible con dispositivos OLT y ONU de varios fabricantes Transmisión transparente de todos los servicios |
| Protección de bypass ante corte de alimentación (opcional) | Mantiene el enlace óptico físico original en caso de fallo de alimentación |
| Parámetros de interfaz óptica | |
| Potencia óptica de entrada de bajada |
GPON: -24 dBm; (longitud de onda central 1490nm) XGPON: -24 dBm; (longitud de onda central 1577nm) XGSPON: -24 dBm; (longitud de onda central 1577nm) |
| Potencia óptica de entrada de subida |
GPON: -24 dBm; (longitud de onda central 1310nm) XGPON: -24 dBm; (longitud de onda central 1270nm) XGSPON：-24 dBm；（Longitud de onda central 1270 nm） |
| Entorno de operación | |
| Alimentación eléctrica | CA 220V/110V/230V o CC 48V |
| Consumo de energía | |
| Dimensiones | 330mm*204mm*43.6mm |
| Peso | |
| Temperatura de operación | -20℃~+70℃ |
| Temperatura de almacenamiento | -40℃~+85℃ |
Diseño de 1 entrada y 1 salida para amplificación directa de potencia óptica; la protección de bypass ante corte de energía es opcional.

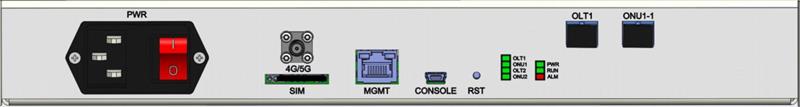

Figura 3 Diagrama de panel de canal único

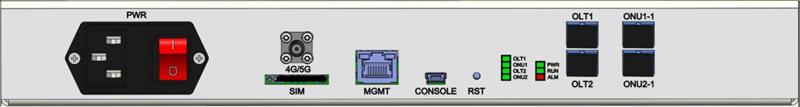

Figura 4 Diagrama de panel de doble canal

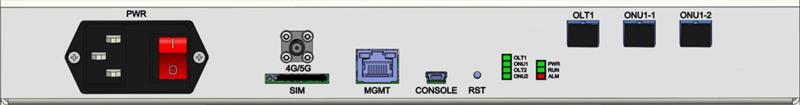

Diseño de 1 entrada y 2 salidas para expandir el enlace óptico original.
Figura 5 Diagrama de panel de canal único

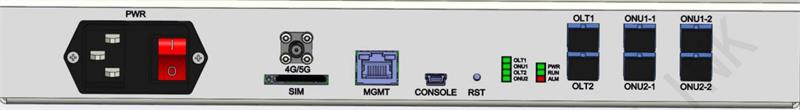

Figura 6 Diagrama de panel de doble canal
| Modelo | Descripción |
| Configuración 1: Canal único | Amplificador PON de canal único, función opcional de protección de bypass ante corte de energía |
| Canal doble | Amplificador PON de doble canal, función opcional de protección de bypass ante corte de energía |
| Configuración 2: Canal únicoonfiguración 2: Canal único | Amplificador PON de canal único con capacidad de expansión de enlace 1 entrada y 2 salidas |
| Canal doble | Amplificador PON de doble canal, cada canal admite expansión de enlace 1 entrada y 2 salidas |
| Modelo | Descripción |
| RD-XG3-POA-SA | Amplificador PON de canal único, amplificación de potencia óptica 1 entrada y 1 salida, longitud de onda 1270nm/1577nm, alimentación CA/CC, consumo de energía |
| RD-XG3-POA-DA | Amplificador PON de doble canal, cada canal admite amplificación de potencia óptica 1 entrada y 1 salida, longitud de onda 1270nm/1577nm, alimentación CA/CC, consumo de energía |
| RD-XG3-POA-SA-B | Amplificador PON de canal único, amplificación de potencia óptica 1 entrada y 1 salida, longitud de onda 1270nm/1577nm, alimentación CA/CC, consumo de energía |
| RD-XG3-POA-DA-B | Amplificador PON de doble canal, cada canal admite amplificación de potencia óptica 1 entrada y 1 salida, longitud de onda 1270nm/1577nm, alimentación CA/CC, consumo de energía |
| RD-XG3-POA-SE | Amplificador PON de canal único, expansión de enlace 1 entrada y 2 salidas, longitud de onda 1270nm/1577nm, alimentación CA/CC, consumo de energía |
| RD-XG3-POA-DE | Amplificador PON de doble canal, cada canal admite expansión de enlace 1 entrada y 2 salidas, longitud de onda 1270nm/1577nm, alimentación CA/CC, consumo de energía |
