High Precision Power Meter
Medidor de potencia de alta precisión

Medidor de potencia de alta precisión

  • Rango dinámico de 90 dB
  • Soporte máximo proporcionado para 45 longitudes de onda de calibración
  • Ajuste de umbral con función de alarma de pasa / falla
  • Función de identificación automática de longitud de onda
  • Prueba en tiempo real de PMAX / PMIN
  • Función de detección de luz de frecuencia.
  • Se proporciona la función de lectura de datos en tiempo real para facilitar la aplicación del sistema integrado
  • Admite la función de localizador visual de fallas
  • Almacenar 1000 piezas de datos
Pregunte ahora Descargar
  • Detalle del producto

Medidor de potencia de alta precisión

JW3220 es una nueva versión de pantalla a color de 3,5 pulgadas de alta precisión medidor de potencia óptica que desarrollado por FIBERWDM . Además de proporcionar un rango dinámico superior y un índice técnico de linealidad, también está equipado con un rico diseño de funciones de menú, cubre las funciones de configuración de alarma de umbral, monitoreo en tiempo real del cambio de potencia máxima y mínima, detección de señal de frecuencia y localizador visual de fallas. Cuando se usa junto con nuestra fuente de luz, tiene la función de identificar automáticamente la longitud de onda de la fuente de luz, lo cual es muy conveniente para probar la pérdida de enlace, y puede almacenar y cargar los datos de prueba del instrumento. El instrumento proporciona el protocolo de interfaz de comunicación estándar, que es conveniente para que el usuario integre el sistema o el diseño y desarrollo secundarios. Es una herramienta ideal para la enseñanza e investigación del mantenimiento y la comunicación de la ingeniería de fibra óptica.

Aplicaciones

  • Mantenimiento de ingeniería de red de fibra óptica
  • Mantenimiento de ingeniería de la red de datos digitales
  • Docencia e investigación de la comunicación óptica
  • Otros trabajos de fibra óptica


Especificaciones

Modelo

Medidor de potencia de alta precisión JW3220

Pieza OPM

Tipo de detector

InGaAs

Área del detector

Φ2.0mm

Rango de prueba de longitud de onda (nm)

800 ~ 1700

Rango de medición (dBm)

+ 10 ～ -80

+ 26 ～ -65

Longitud de onda de calibración predeterminada (nm)

850/980/1270/1300/1310/1490/1550/1577/1625/1650

Longitudes de onda de calibrado total

Soporte máximo 45 （personalizar）

Resolución de pantalla mínima (dB)

0,0001

Incertidumbre (dB)

≤0,13

Linealidad (dB)

≤0.05dB (+ 10dBm ～ -60dBm)

≤0.1dB (-60dBm ～ -70dBm)

Identificación de frecuencia （Hz）

270、330、1K 、 2K

Unidad de medida

dBm 、 dB 、 xW

Interfaz

FC 、 SC 、 ST 、 LC 、 ∮2.5mm 、 ∮1.25mm

Tamaño de la pantalla

Pantalla a color TFT de 3,5 pulgadas

VFL

Longitud de onda (nm)

650

Potencia de salida (mW)

10

Otros

Fuente de alimentación

Batería de litio de 3,7 V 4000 mAh / Micro USB

Apagado automático (min)

10

Interface de comunicación

Micro USB / USB-TypeB (opcional)

Temperatura de funcionamiento （℃）

-10 ～ + 60

Temperatura de almacenamiento （℃）

-25 ～ + 70

Dimensión (mm)

188 × 88 × 44

Peso (gramos)

400

¿Quieres saber sobre este producto?

ENVIAR UNA MENSAJE
dejar un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Productos relacionados
polarization controller controlador de polarización de tres anillos
baja pérdida de inserción amplio rango de longitud de onda fácil desmontaje, auto-reemplazo, bobinado de fibra
Lee mas
Optical Time-Domain Reflectometer (OTDR) Reflectómetro óptico en el dominio del tiempo (OTDR) FW8422
Características principales Un rango dinámico máximo de 50 dB y 256 k puntos de muestreo de datos. Prueba online de red PON. Prueba integrada monomodo y multimodo. Monitoreo automático de señales de comunicación óptica. Se admiten los formatos de archivo de Bell core GR196 y SR-4731.
Lee mas

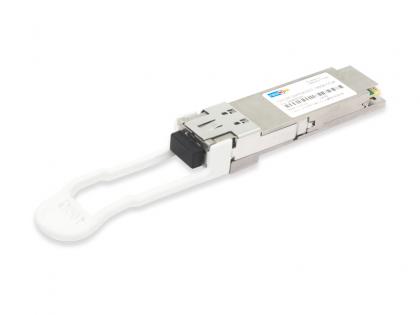

100G ZR QSFP28 Transceptor óptico coherente digital QSFP28 ZR de 100 G
