Transceptor óptico QSFP DD PSM8 de 200 Gb/s y 10 km

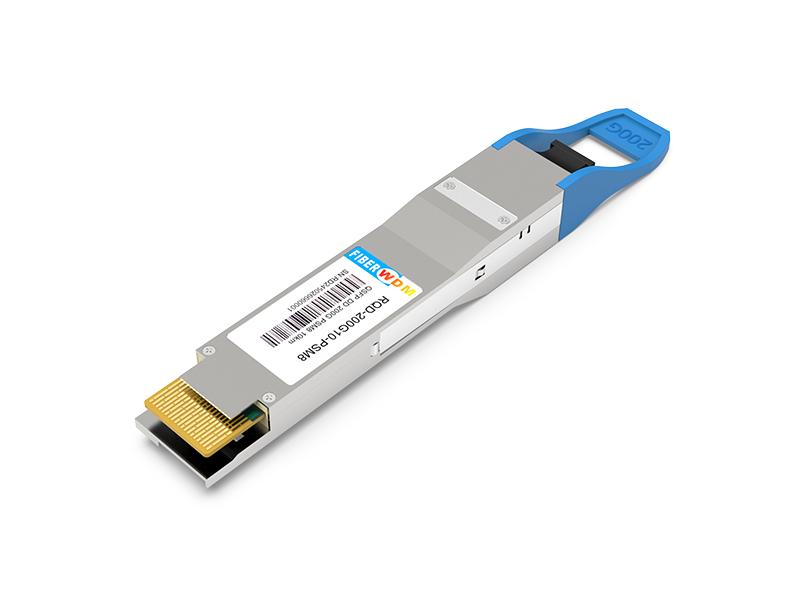

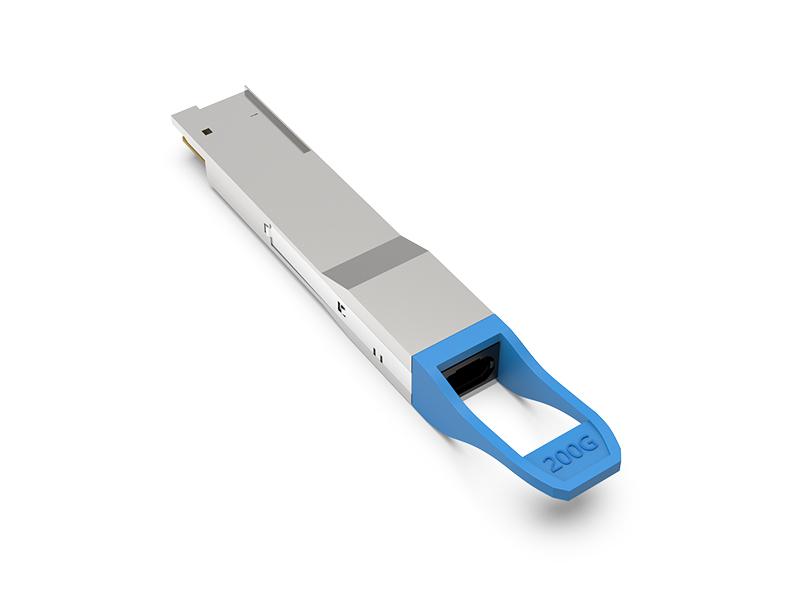

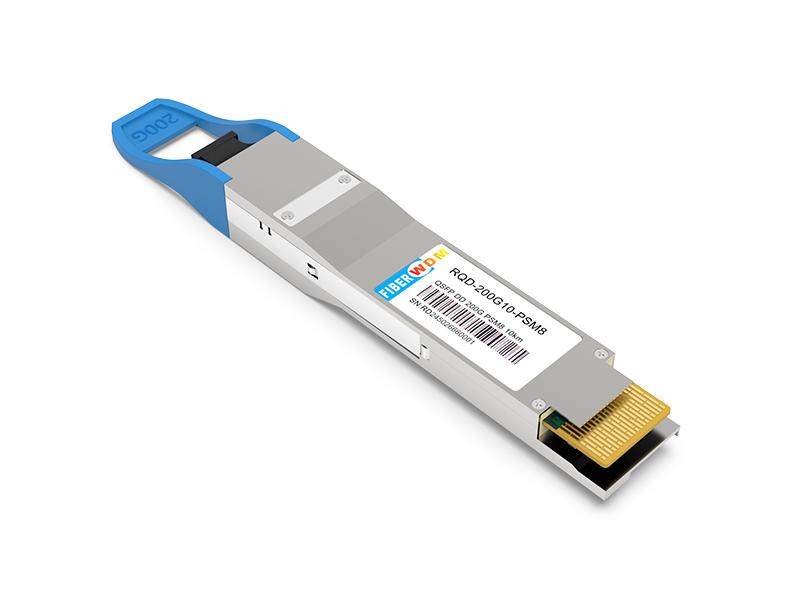

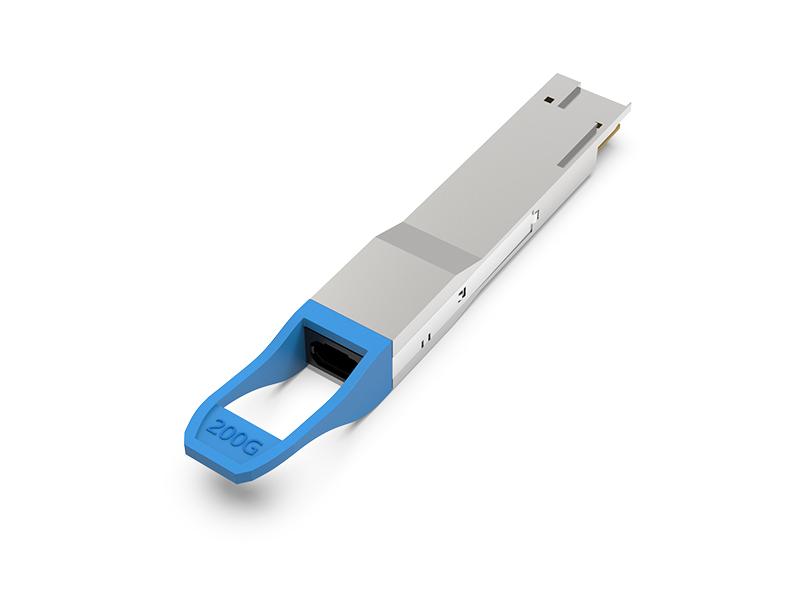

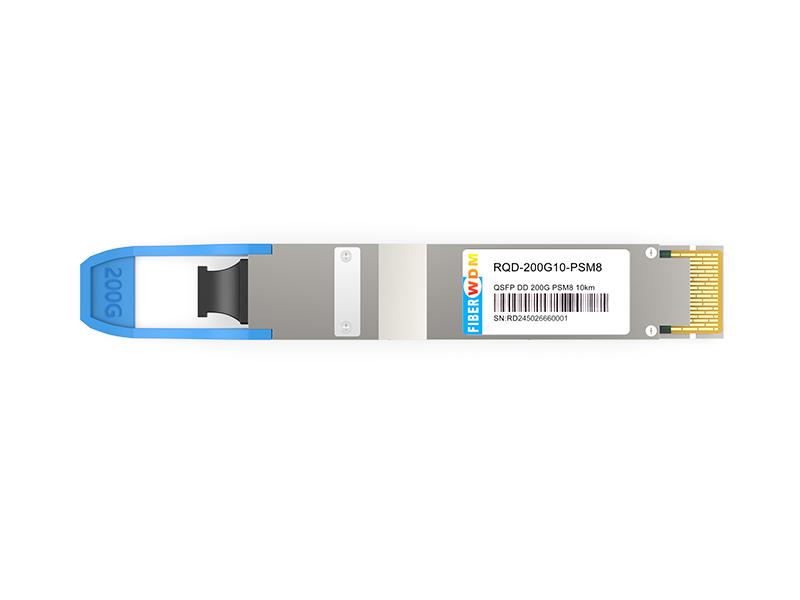

Transceptor óptico QSFP DD PSM8 de 200 Gb/s y 10 km RQD-200G10-PSM8

Características

• Módulos transceptores dúplex completo de 8 canales
• Admite velocidades de bits agregadas de 8 × 25 Gb/s
• Admite velocidades de bits agregadas de 8 × 10 Gb/s si es necesario.
• DFB de 8 canales y 1310 nm
• Matriz de fotodetectores PIN de 8 canales
• Circuitos CDR internos tanto en el canal receptor como en el transmisor.
• Admite la omisión de CDR
• Bajo consumo de energía <6,5 W
• Factor de forma QSFP DD de conexión en caliente
• Alcance de hasta 10 km para G.652 SMF
• Conector hembra MPO (APC de 8 grados) individual
• Temperatura de funcionamiento de la carcasa: de 0 °C a +70 °C.
• Voltaje de alimentación de 3,3 V
• Cumple con la normativa RoHS 2.0 (sin plomo).

Aplicaciones

• 2 enlaces Ethernet de 100G
• Infiniband DDR/EDR
• Centros de datos y redes empresariales

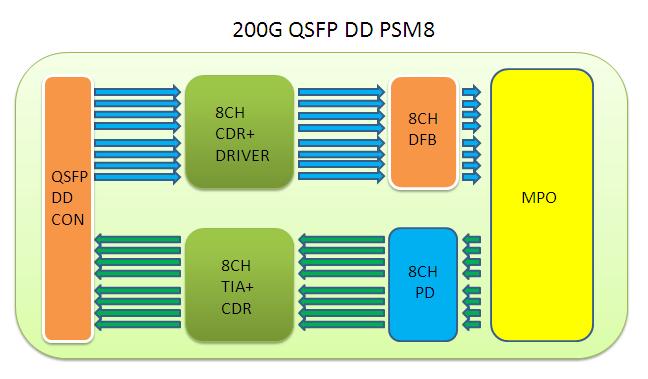

Figura 1. Diagrama de bloques del módulo

El QSFP DD PSM8 de 200 Gb/s es un tipo de transceptor paralelo. El encapsulado DFB y la matriz de pines son técnicas clave, y a través del sistema I2C puede comunicarse con el módulo.

Calificaciones máximas absolutas

Condiciones de funcionamiento recomendadas

Especificaciones eléctricas

Nota:

1. Se mide la amplitud del voltaje de entrada diferencial entre TxnP y TxnN.

2. Se mide la amplitud del voltaje de salida diferencial entre RxnP y RxnN.

Características ópticas

Nota:

1. Incluso si el TDP<1dB, el OMA min debe superar el valor mínimo especificado aquí.

2. El receptor deberá poder tolerar, sin sufrir daños, la exposición continua a una señal de entrada óptica modulada con este nivel de potencia en un solo canal. El receptor no tiene que funcionar correctamente con esta potencia de entrada.

3. La sensibilidad se especifica en 1E-12 BER a 25,78125 Gb/s.

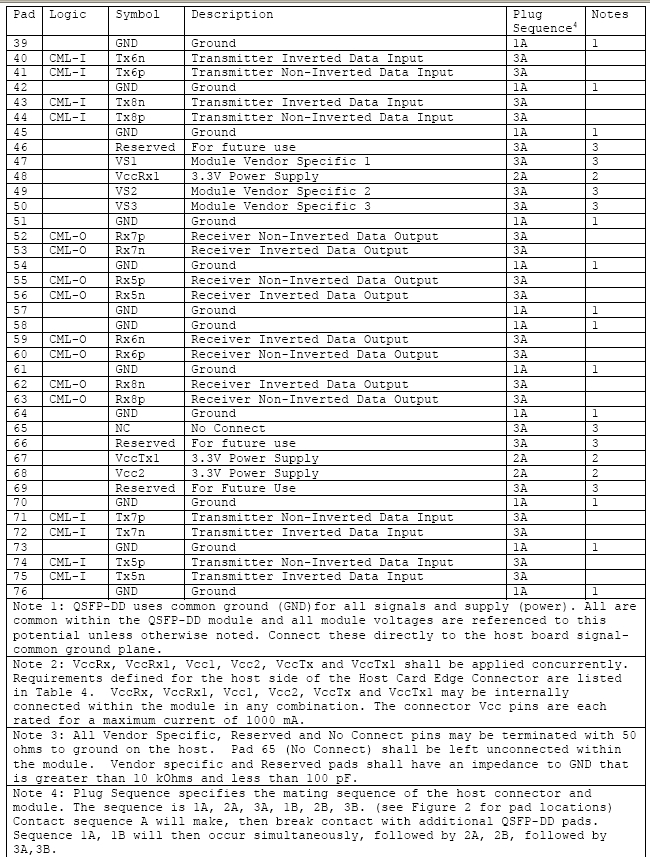

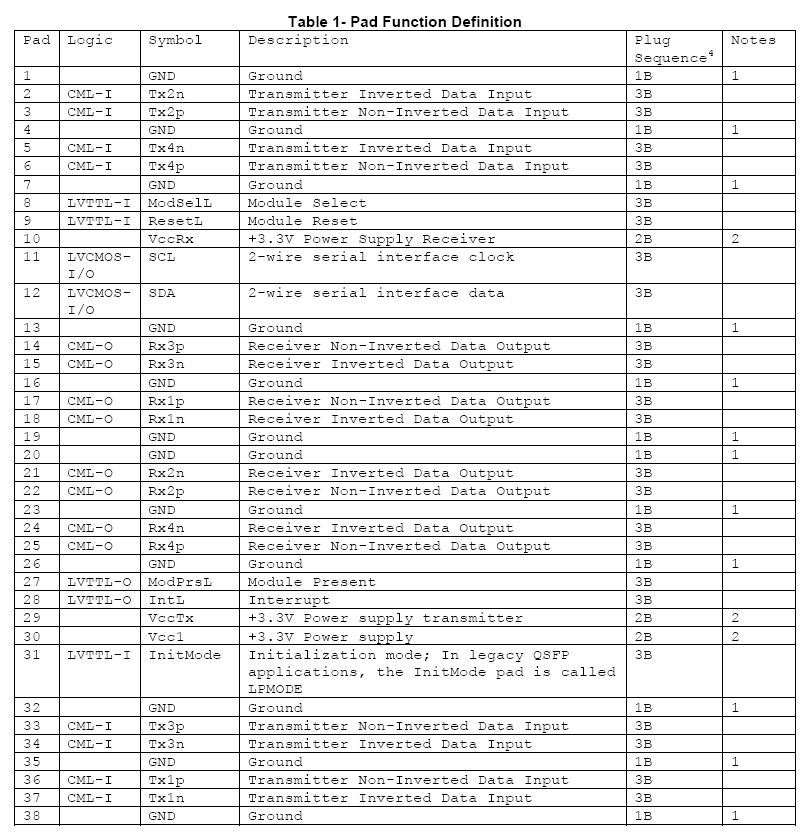

Descripción del pin

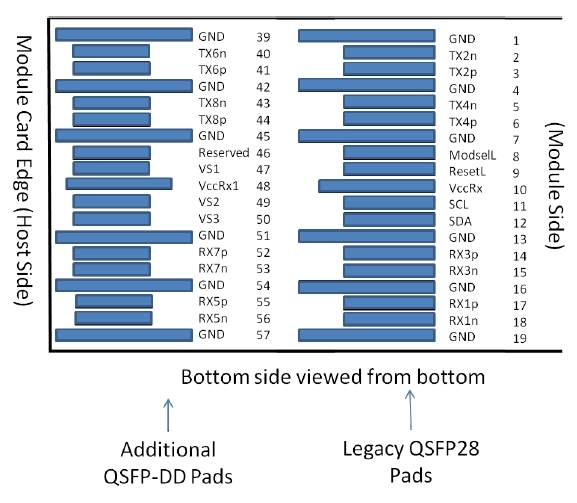

Figura 2. Detalles de la distribución de pines eléctricos

Pin ModSelL

La señal ModSelL es una señal de entrada que debe conectarse a Vcc en el módulo QSFP-DD. Cuando el host la mantiene en nivel bajo, el módulo responde a los comandos de comunicación serie de 2 hilos. ModSelL permite el uso de varios módulos QSFP-DD en un único bus de interfaz de 2 hilos. Cuando ModSelL está en nivel alto, el módulo no responde ni confirma ninguna comunicación de interfaz de 2 hilos proveniente del host.

Para evitar conflictos, el sistema anfitrión no debe intentar comunicarse mediante la interfaz de 2 hilos durante el tiempo de desactivación de ModSelL tras la deselección de cualquier módulo QSFP-DD. Asimismo, el anfitrión debe esperar al menos el tiempo de activación de ModSelL antes de comunicarse con el módulo recién seleccionado. Los periodos de activación y desactivación de los distintos módulos pueden solaparse siempre que se cumplan los requisitos de temporización mencionados.

Pin de reinicioL

La señal ResetL debe conectarse a Vcc en el módulo. Un nivel bajo en la señal ResetL durante más tiempo que la duración mínima del pulso (t_Reset_init) (véase la Tabla 13) inicia un reinicio completo del módulo, devolviendo todos los ajustes del módulo de usuario a su estado predeterminado.

Pin de modo de inicialización

InitMode es una señal de entrada. La señal InitMode debe conectarse a Vcc en el módulo QSFP-DD. Esta señal permite al host definir si el módulo QSFP-DD se inicializará bajo el control del software del host (InitMode activado en alto) o bajo el control del hardware del módulo (InitMode desactivado en bajo). Bajo el control del software del host, el módulo permanecerá en modo de bajo consumo hasta que el software habilite la transición al modo de alto consumo, tal como se define en la Sección 7.5. Bajo el control del hardware (InitMode desactivado en bajo), el módulo puede pasar inmediatamente al modo de alto consumo tras la inicialización de la interfaz de gestión. El host no debe modificar el estado de esta señal mientras el módulo esté presente. En aplicaciones QSFP antiguas, esta señal se denomina LPMode. Consulte SFF-8679 para obtener una descripción de la señal.

Pin ModPrsL

El pin ModPrsL debe conectarse a Vcc Host en la placa principal y a tierra en el módulo. El pin ModPrsL se activa a nivel bajo cuando el módulo está insertado y se desactiva a nivel alto cuando el módulo no está conectado físicamente al conector de la placa principal.

Pin IntL

IntL es una señal de salida. La señal IntL es una salida de colector abierto y debe conectarse a Vcc Host en la placa host. Cuando la señal IntL se activa (nivel bajo), indica un cambio en el estado del módulo, una posible falla operativa del módulo o un estado crítico para el sistema host. El host identifica el origen de la interrupción mediante la interfaz serial de 2 hilos. La señal IntL se desactiva (nivel alto) una vez que se han leído todos los indicadores de interrupción activados.

Filtrado de la fuente de alimentación

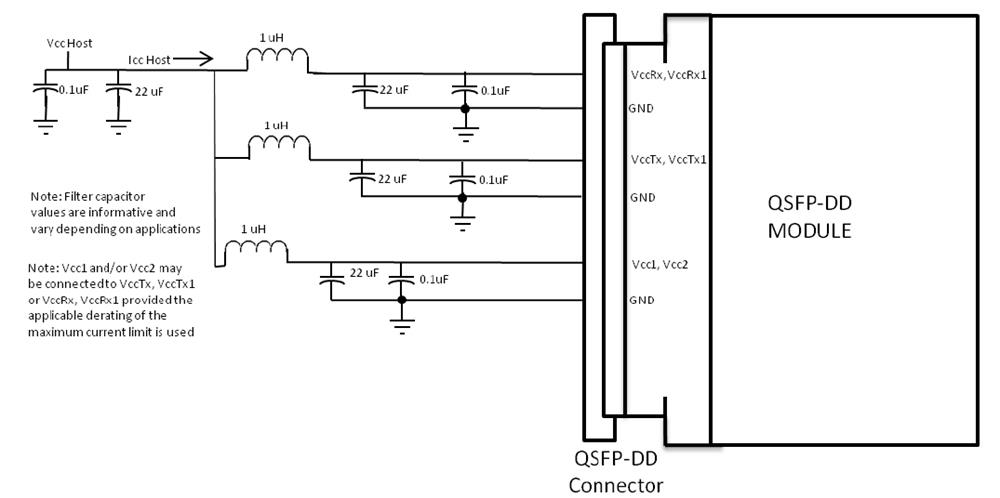

La placa base debe utilizar el filtrado de la fuente de alimentación que se muestra en la Figura 3.

Figura 3. Filtrado de la fuente de alimentación de la placa base.

Carriles de interfaz óptica y asignación

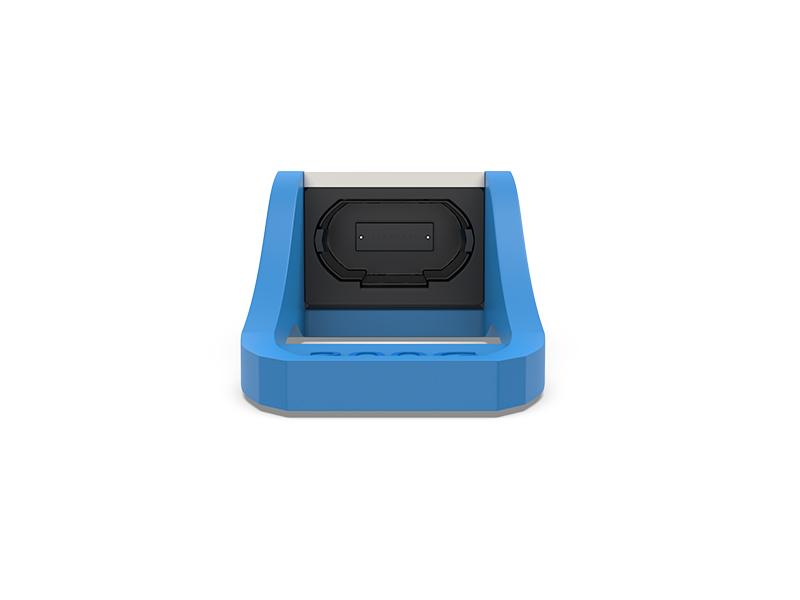

El puerto de interfaz óptica es un conector macho MPO24.

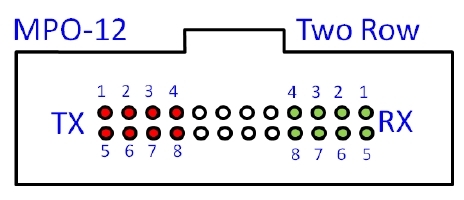

Figura 4. Orientación del receptáculo óptico y del canal.

INTERFAZ DE MONITORIZACIÓN DE DIAGNÓSTICO

La función de monitorización de diagnóstico digital está disponible en todos los productos FiberWDM QSFP DD. Una interfaz serie de 2 hilos permite al usuario comunicarse con el módulo.

La estructura de la memoria se muestra en la Figura 5. El espacio de memoria se organiza en un espacio de direcciones inferior de una sola página (128 bytes) y varias páginas de espacio de direcciones superior. Esta estructura permite un acceso rápido a las direcciones de la página inferior, como los indicadores de interrupción y los monitores. Las entradas menos críticas en cuanto al tiempo, como la información de identificación serial y la configuración de umbrales, están disponibles mediante la función de selección de página. La estructura también permite la expansión de direcciones mediante la adición de páginas superiores adicionales según sea necesario.

La dirección de interfaz utilizada es A0xh y se emplea principalmente para datos críticos en el tiempo, como el manejo de interrupciones, para permitir una lectura única de todos los datos relacionados con una situación de interrupción. Una vez que se activa una interrupción, IntL, el host puede leer el campo de indicadores para determinar el canal afectado y el tipo de indicador.

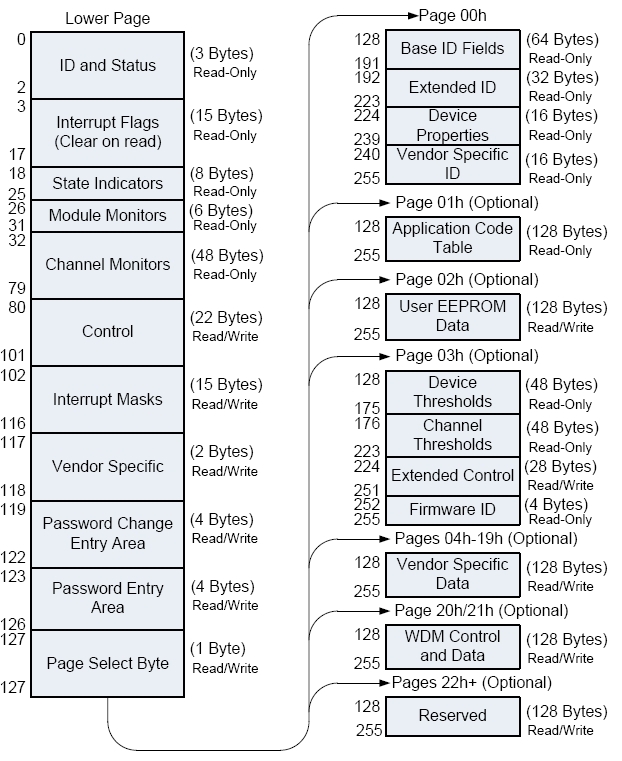

Figura 5. Mapa de memoria QSFP28

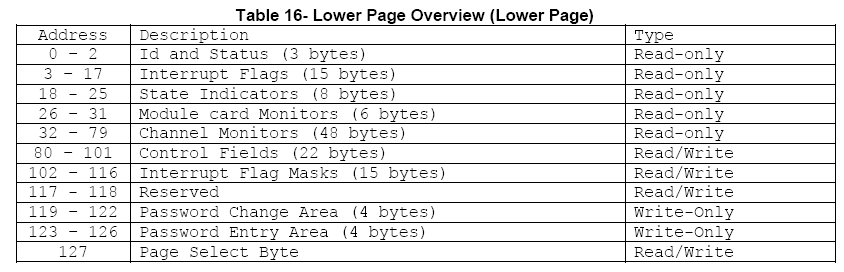

Figura 6. Mapa de memoria baja

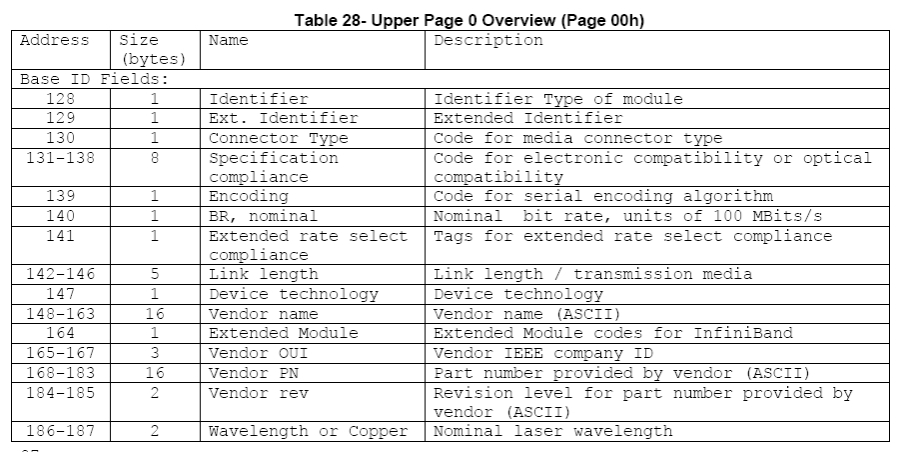

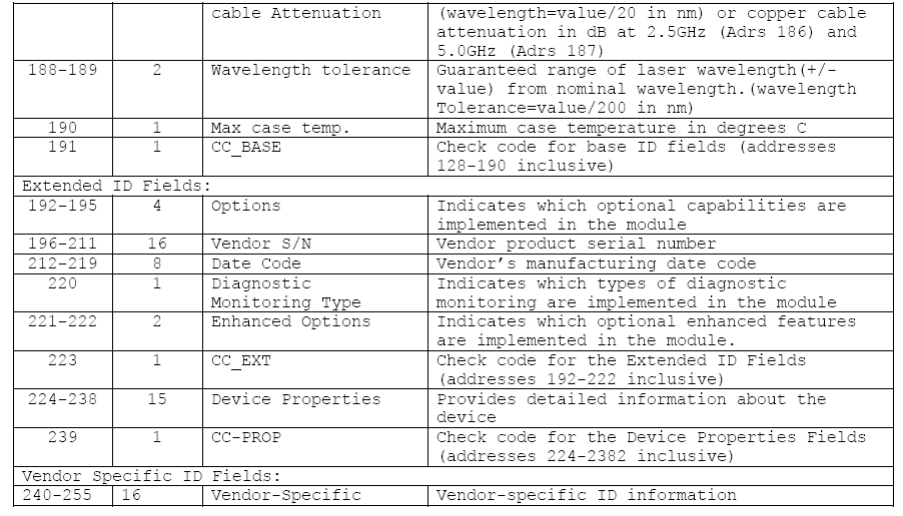

Figura 7. Mapa de memoria de la página 00

Sincronización para funciones de control suave y estado

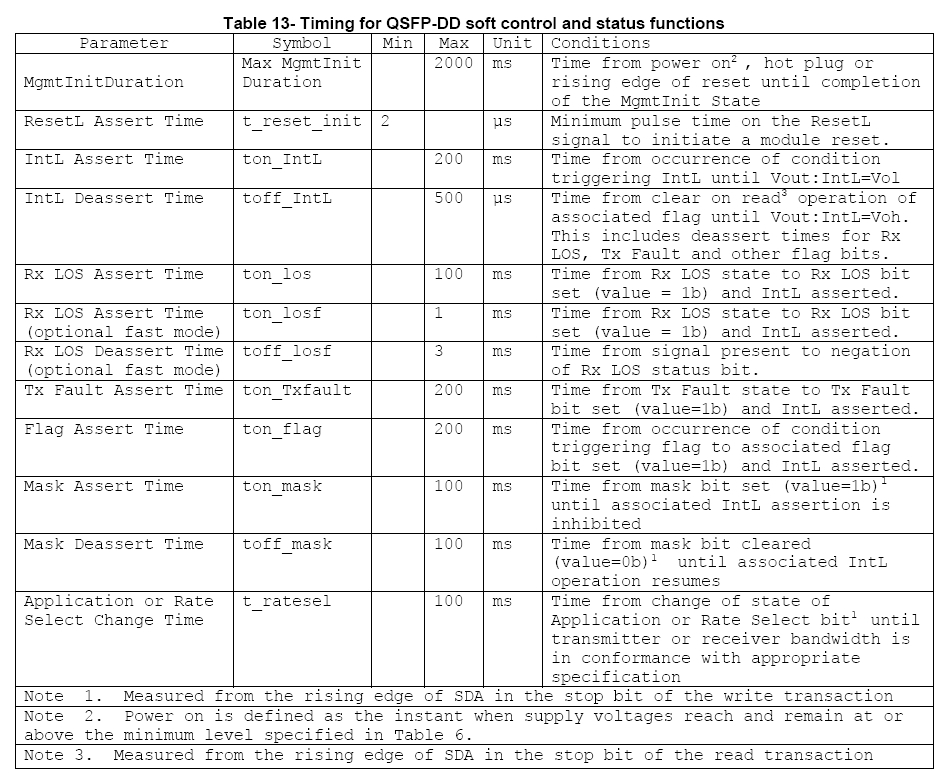

Figura 8. Especificaciones de sincronización

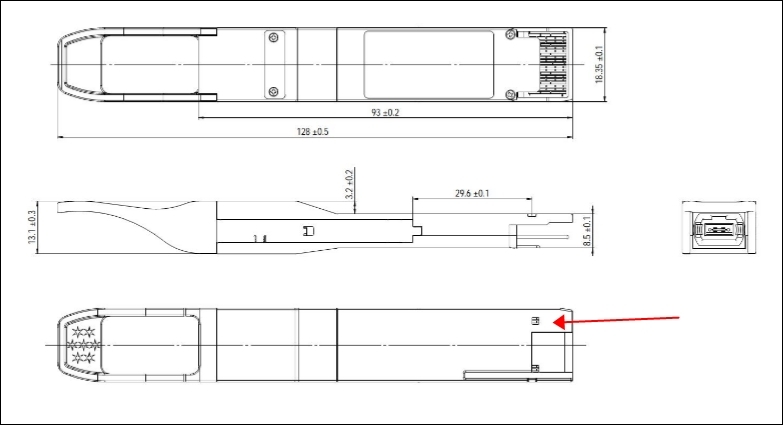

Dimensiones mecánicas

Figura 10. Especificaciones mecánicas

Cumplimiento normativo

Los productos RQD-200G10-PSM8 son productos láser de Clase 1. Están certificados según las siguientes normas:

Cumple con los estándares de rendimiento de la FDA para productos láser, excepto por las desviaciones de conformidad con el Aviso sobre Láser n.° 50, de fecha 24 de junio de 2007.

Referencias

1. QSFP DD MAS Rev4.0

2. Ethernet 100GBASE-PSM4 IEEE802.3bm

PRECAUCIÓN:

El uso de controles, ajustes o la realización de procedimientos distintos a los aquí especificados pueden provocar una exposición peligrosa a la radiación.

Información para realizar pedidos

Aviso importante

Las cifras de rendimiento, los datos y cualquier material ilustrativo proporcionado en esta ficha técnica son típicos y deben ser confirmados específicamente por escrito por FiberWDM antes de que sean aplicables a cualquier pedido o contrato en particular. De acuerdo con la política de mejora continua de FiberWDM, las especificaciones pueden cambiar sin previo aviso.

La publicación de la información en esta ficha técnica no implica la exención de patentes ni de otros derechos de protección de FiberWDM ni de terceros. Para obtener más información, póngase en contacto con cualquier representante de ventas de FiberWDM.
