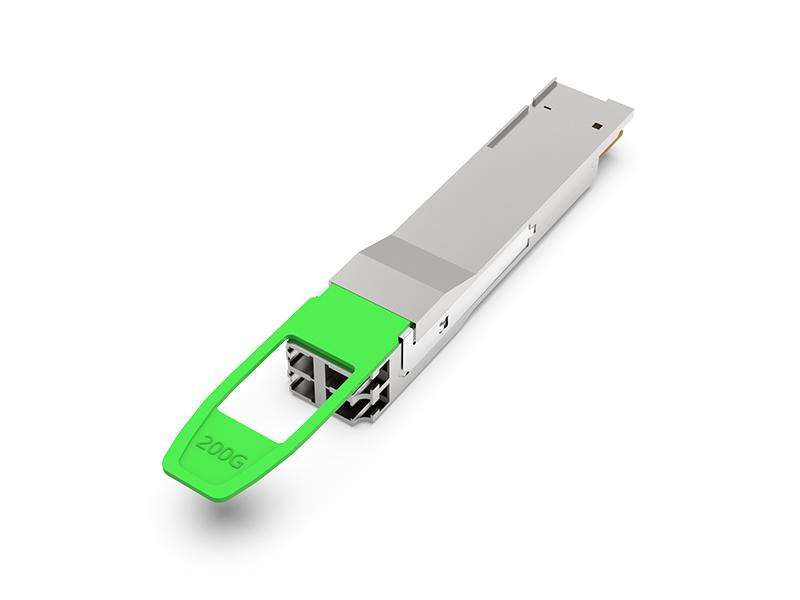

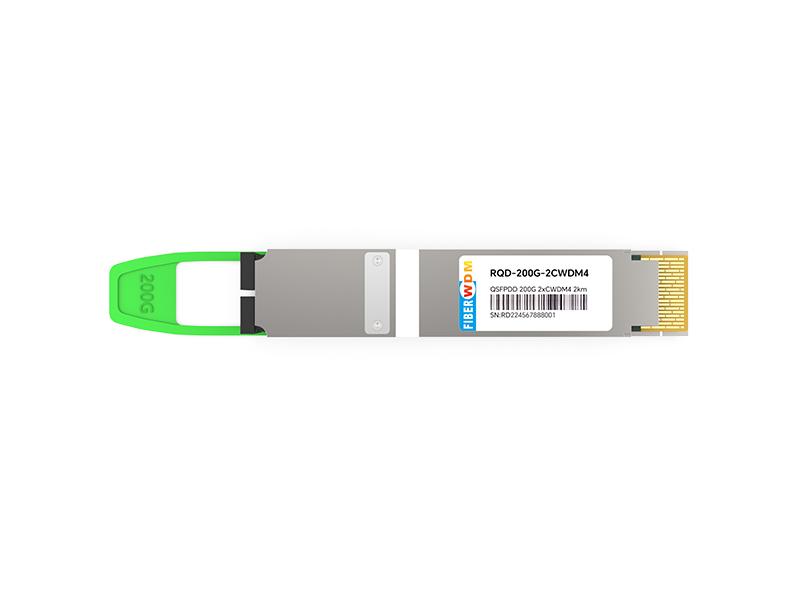

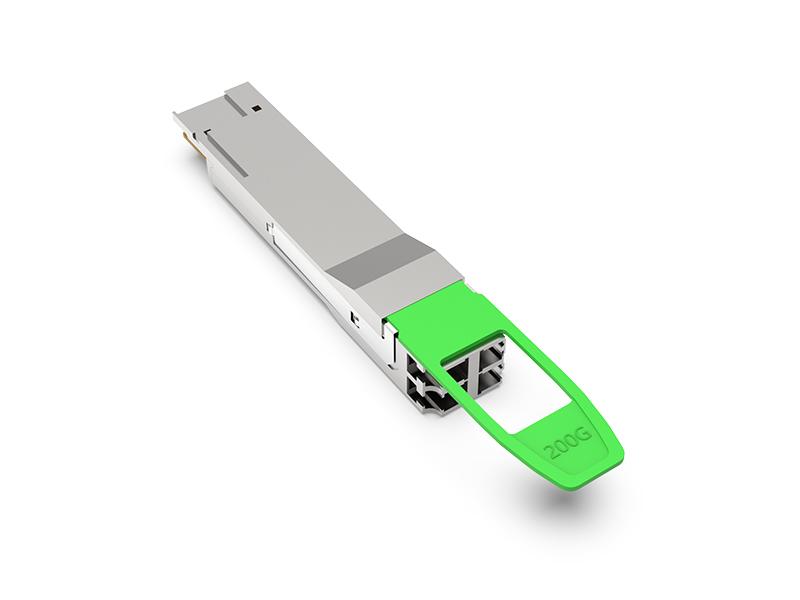

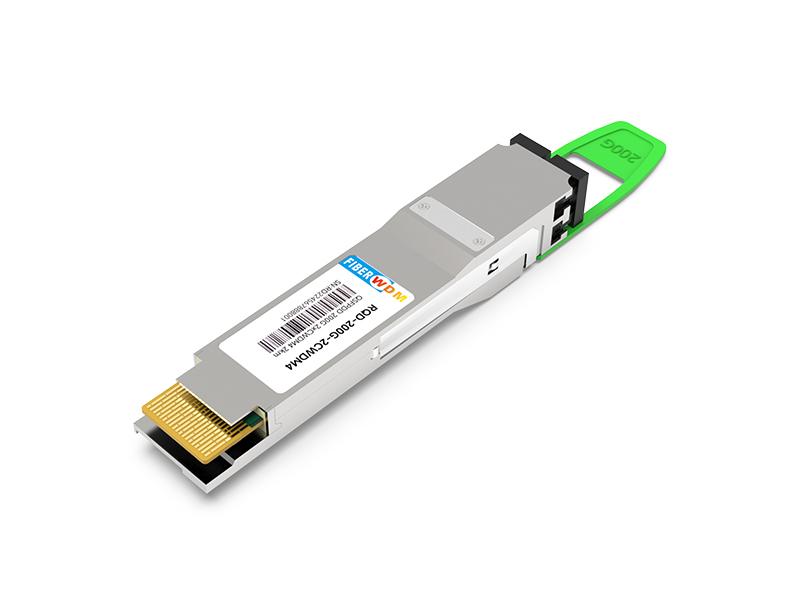

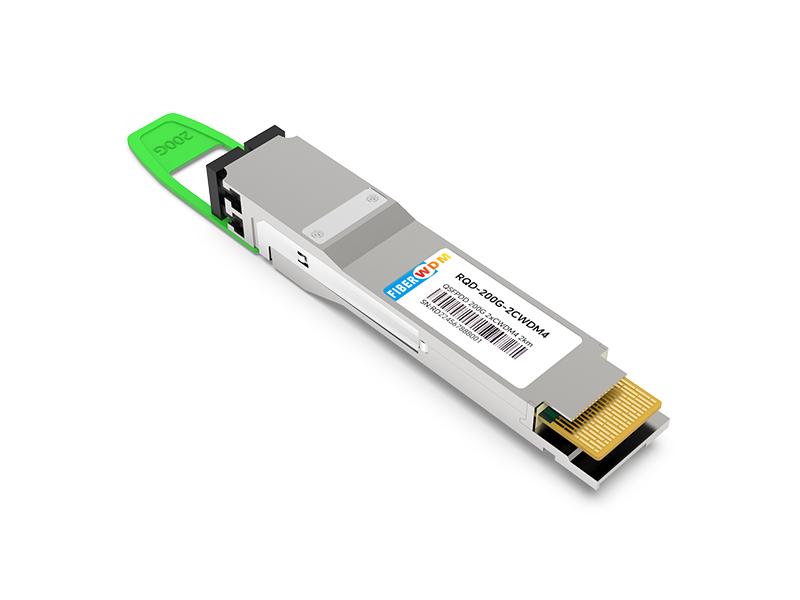

Transceptor óptico QSFPDD 200G 2xCWDM4 de 2 km

RQD-200G-2CWDM4

Características

• Módulos transceptores dúplex completo de 8 canales
• Admite velocidades de bits agregadas de 8 × 25 Gb/s
• Admite velocidades de bits agregadas de 8 × 10 Gb/s si es necesario.
• DFB de 8 canales con 2 longitudes de onda CWDM4
• Detector de foto PIN de 8 canales
• Circuitos CDR internos tanto en el canal receptor como en el transmisor.
• Admite la omisión de CDR
• Bajo consumo de energía <6,5 W
• Factor de forma QSFP DD de conexión en caliente
• Alcance de hasta 2 km para G.652 SMF
• Tomacorrientes LC dúplex doble
• Temperatura de funcionamiento de la carcasa: de 0 °C a +70 °C.
• Voltaje de alimentación de 3,3 V
• Cumple con la normativa RoHS (libre de plomo)

Aplicaciones

• Ethernet 200GBASE 2 x CWDM4
• Red de centros de datos

Descripción

Los módulos transceptores ópticos RQD-200G-2CWDM4 200GE QSFP-DD 2xCWDM4 de FiberWDM están diseñados para su uso en enlaces Ethernet 2x100G de 2 km sobre fibra monomodo. Cumplen con los estándares MSA QSFP-DD y CWDM4. Las funciones de diagnóstico digital están disponibles a través de la interfaz I2C, según lo especificado por CMIS V4.0. Estos módulos pueden convertir 8 canales de datos de entrada eléctrica NRZ de 25 Gbps a 8 canales de señal óptica NRZ de 25 Gbps (2xCWDM4), y también pueden convertir 8 canales de señal óptica NRZ de 25 Gbps (2xCWDM4) a 8 canales de datos de salida eléctrica NRZ de 25 Gbps. Además, incorporan el circuito probado de FiberWDM Technologies para proporcionar una vida útil prolongada, un alto rendimiento y un servicio constante.

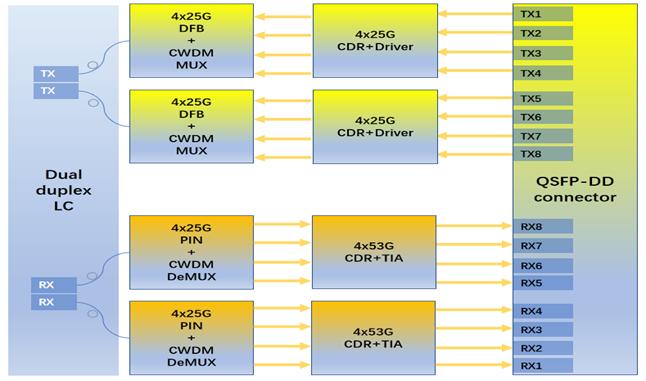

Figura 1. Diagrama de bloques del módulo.

Calificaciones máximas absolutas

Condiciones de funcionamiento recomendadas

Especificaciones eléctricas

Nota:

Nota 1. La amplitud del voltaje de entrada diferencial se mide entre TxnP y TxnN.

Nota 2. La amplitud del voltaje de salida diferencial se mide entre RxnP y RxnN.

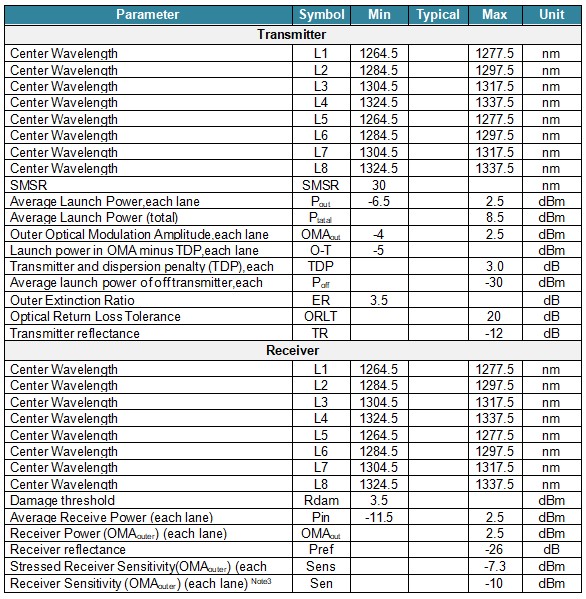

Características ópticas

Tabla 3 - Características ópticas

Nota:

Nota 3. La sensibilidad del receptor (OMA), cada carril (máx.) a 5 x 10-5 BER es una especificación normativa.

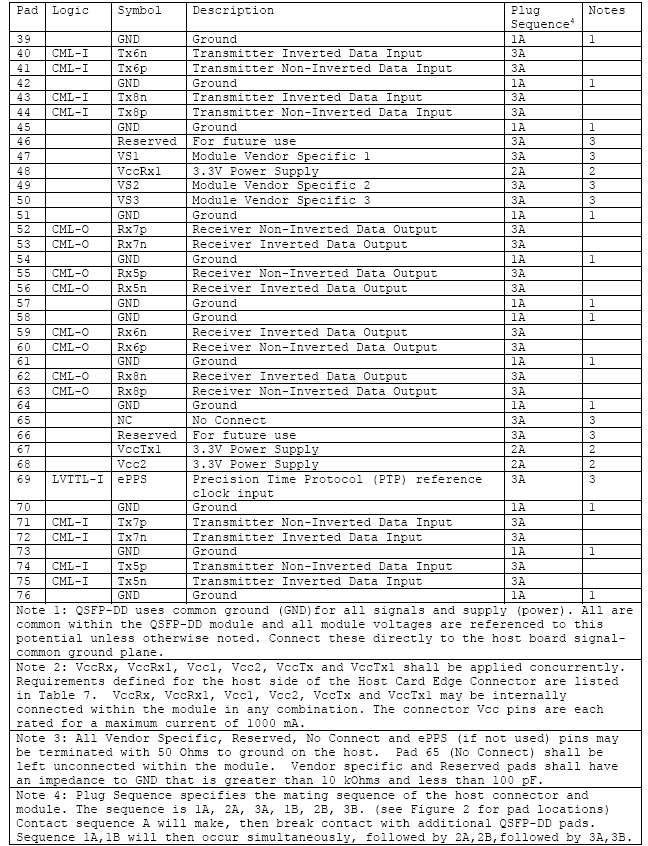

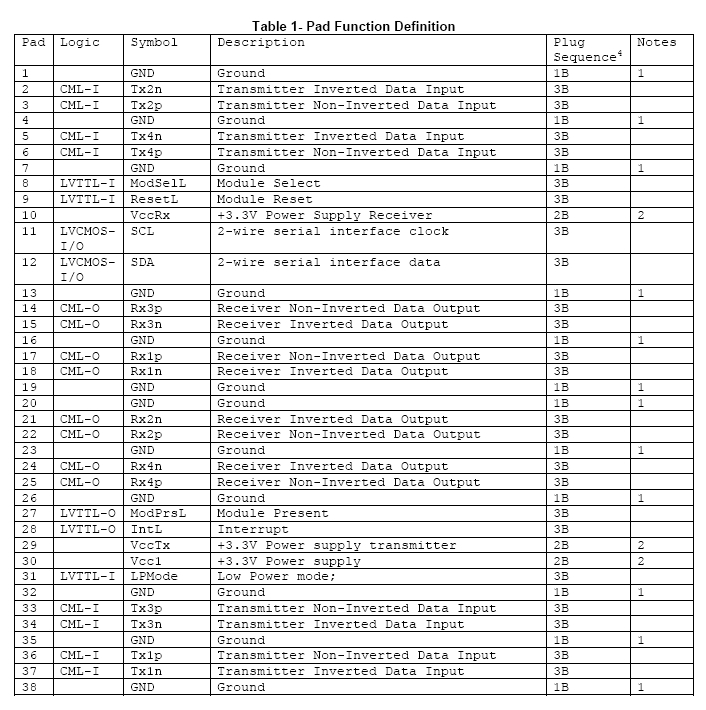

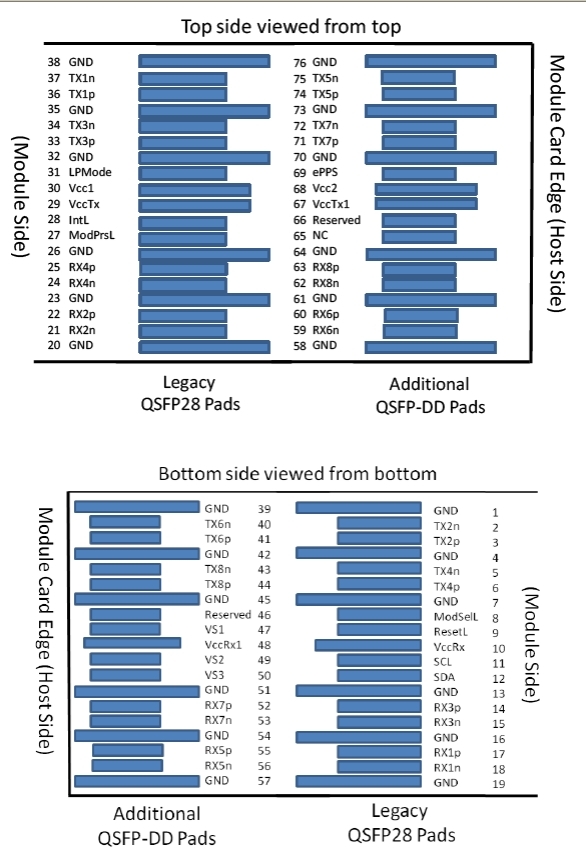

Descripción del pin

Pin ModSelL

La señal ModSelL es una señal de entrada que debe conectarse a Vcc en el módulo QSFP-DD. Cuando el host la mantiene en nivel bajo, el módulo responde a los comandos de comunicación serie de 2 hilos. ModSelL permite el uso de varios módulos QSFP-DD en un único bus de interfaz de 2 hilos. Cuando ModSelL está en nivel alto, el módulo no responde ni confirma ninguna comunicación de interfaz de 2 hilos proveniente del host.

Para evitar conflictos, el sistema anfitrión no debe intentar comunicarse mediante la interfaz de 2 hilos durante el tiempo de desactivación de ModSelL tras la deselección de cualquier módulo QSFP-DD. Asimismo, el anfitrión debe esperar al menos el tiempo de activación de ModSelL antes de comunicarse con el módulo recién seleccionado. Los periodos de activación y desactivación de los distintos módulos pueden solaparse siempre que se cumplan los requisitos de temporización mencionados.

Pin de reinicioL

La señal ResetL debe conectarse a Vcc en el módulo. Un nivel bajo en la señal ResetL durante un tiempo superior a la duración mínima del pulso (t_Reset_init) inicia un reinicio completo del módulo, devolviendo todos los ajustes del módulo a su estado predeterminado.

Pin de modo LP

LPMode es una señal de entrada. La señal LPMode debe estar conectada a Vcc en el módulo QSFP-DD. LPMode se utiliza para controlar el modo de alimentación del módulo. Consulte la sección 6.3.1.3 de CMIS.

Pin ModPrsL

La señal ModPrsL debe conectarse a Vcc Host en la placa host y a tierra en el módulo. ModPrsL se activa a tierra cuando el módulo está insertado. ModPrsL se desactiva a tierra cuando el módulo no está conectado físicamente al conector host debido a la resistencia de polarización en la placa host.

Pin IntL

IntL es una señal de salida. La señal IntL es una salida de colector abierto y debe conectarse a Vcc Host en la placa host. Cuando la señal IntL se activa (nivel bajo), indica un cambio en el estado del módulo, una posible falla operativa del módulo o un estado crítico para el sistema host. El host identifica el origen de la interrupción mediante la interfaz serial de 2 hilos. La señal IntL se desactiva (nivel alto) una vez que se han leído todos los indicadores de interrupción activados.

Filtrado de la fuente de alimentación

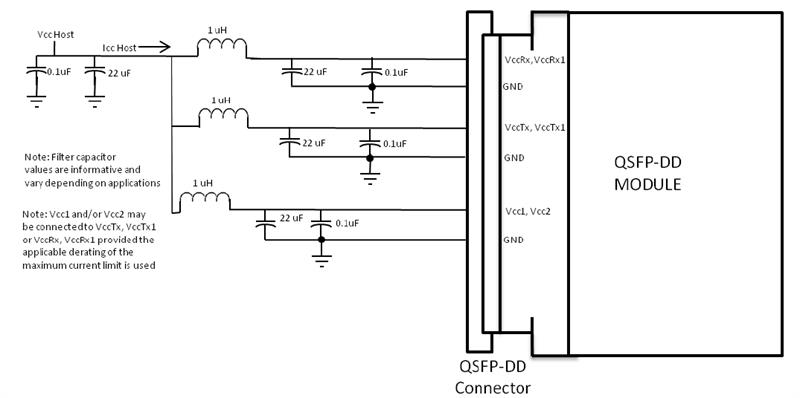

La placa base debe utilizar el filtrado de la fuente de alimentación que se muestra en la Figura 3.

Figura 3. Filtrado de la fuente de alimentación de la placa base.

Carriles de interfaz óptica y asignación

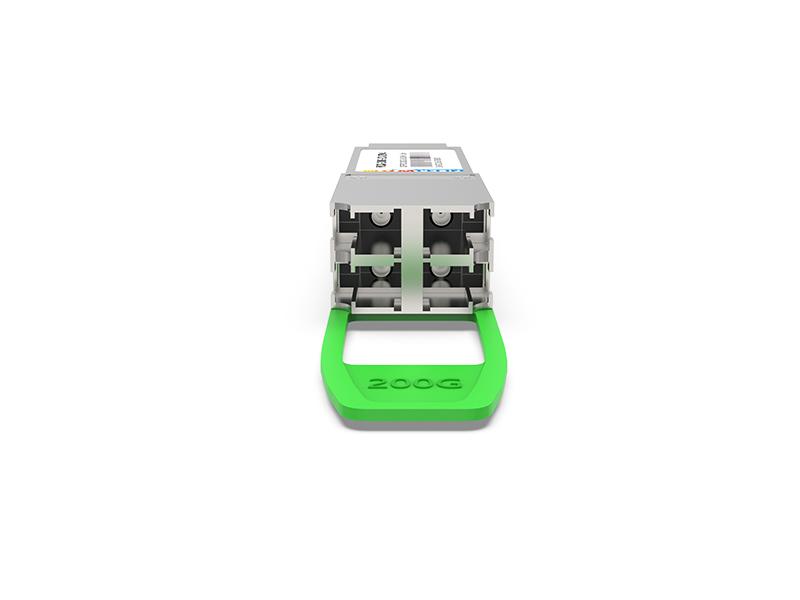

El puerto de interfaz óptica es un conector LC dúplex doble.

Figura 4. Receptáculo óptico

INTERFAZ DE MONITORIZACIÓN DE DIAGNÓSTICO

La función de monitorización de diagnóstico digital está disponible en todos los productos FiberWDM QSFP DD. Se proporciona una interfaz serie de 2 hilos para que el usuario se comunique con el módulo.

Estructura y mapeo de la memoria

Debido a la limitación de las direcciones de ocho bits, la memoria de gestión a la que el host puede acceder directamente es de 256 bytes, que se divide en Memoria Inferior (direcciones 00h a 7Fh) y Memoria Superior (direcciones 80h a FFh).

Se requiere una memoria de gestión direccionable mayor para todos los módulos, excepto los más básicos. Esto se logra mediante una estructura de páginas de 128 bytes, junto con un mecanismo para asignar dinámicamente cualquiera de las páginas de 128 bytes desde un espacio de memoria de gestión interna mayor a la memoria superior, el espacio direccionable del host.

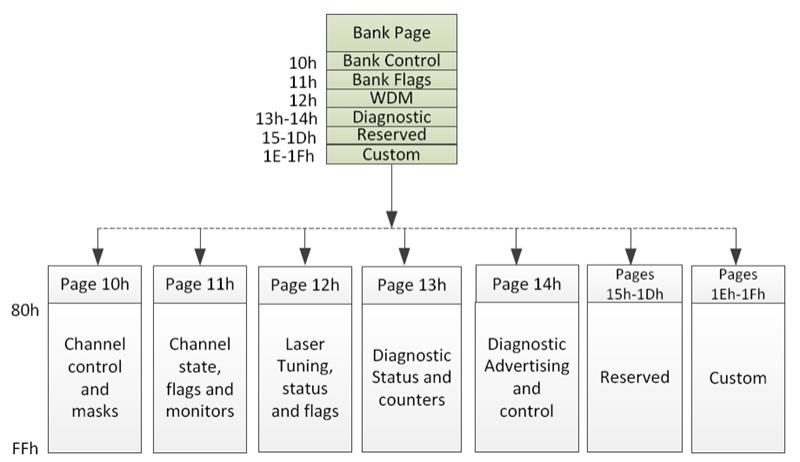

La estructura de direccionamiento de la memoria de gestión interna adicional se muestra en la Figura 5. La memoria de gestión dentro del módulo está organizada como un espacio de direcciones único y siempre accesible para el host de 128 bytes (Memoria Inferior) y como múltiples subespacios de direcciones superiores de 128 bytes cada uno (Páginas), de los cuales solo uno se selecciona como visible para el host en la Memoria Superior. Es posible un segundo nivel de selección de Páginas para Páginas de las que existen varias instancias (por ejemplo, cuando existe un banco de páginas con el mismo número de Página).

Esta estructura admite una memoria plana de 256 bytes para módulos de cobre pasivos y permite un acceso rápido a las direcciones de la memoria inferior, como indicadores y monitores. Las entradas menos críticas en cuanto al tiempo, como la información de ID de serie y la configuración de umbrales, están disponibles mediante la función de selección de página en la página inferior. Para módulos más complejos que requieren una mayor cantidad de memoria de gestión, el host debe utilizar la asignación dinámica de las distintas páginas al espacio de direcciones de la memoria superior direccionable por el host, cuando sea necesario.

Nota: El mapa de memoria de gestión se ha diseñado en gran medida a partir del mapa de memoria QSFP. Este mapa de memoria se ha modificado para admitir 8 líneas eléctricas y limitar el espacio de memoria necesario. Se utiliza el enfoque de dirección única, como en QSFP. Se emplea paginación para permitir interacciones críticas en tiempo real entre el host y el módulo.

Páginas compatibles

Un subconjunto básico de 256 bytes del mapa de memoria de administración es obligatorio para todos los dispositivos compatibles con CMIS. Otras partes solo están disponibles para módulos de memoria paginada o cuando el módulo las anuncia. Consulte CMIS V4.0 para obtener más detalles sobre la publicación de los espacios de memoria de administración compatibles.

En particular, se requiere compatibilidad con la memoria inferior y la página 00h para todos los módulos, incluidos los cables de cobre pasivos. Por lo tanto, estas páginas siempre se implementan. Se requiere compatibilidad adicional con las páginas 01h, 02h y el banco 0 de las páginas 10h y 11h para todos los módulos de memoria paginada.

El banco 0 de las páginas 10h-1Fh proporciona registros específicos para los primeros 8 carriles, y cada banco adicional ofrece soporte para otros 8 carriles. Sin embargo, tenga en cuenta que la distribución de la información entre los bancos puede variar según la página y no necesariamente estar relacionada con la agrupación de datos para los 8 carriles.

La estructura permite la expansión del espacio de direcciones para ciertos tipos de módulos mediante la asignación de páginas adicionales. Además, bancos de páginas adicionales.

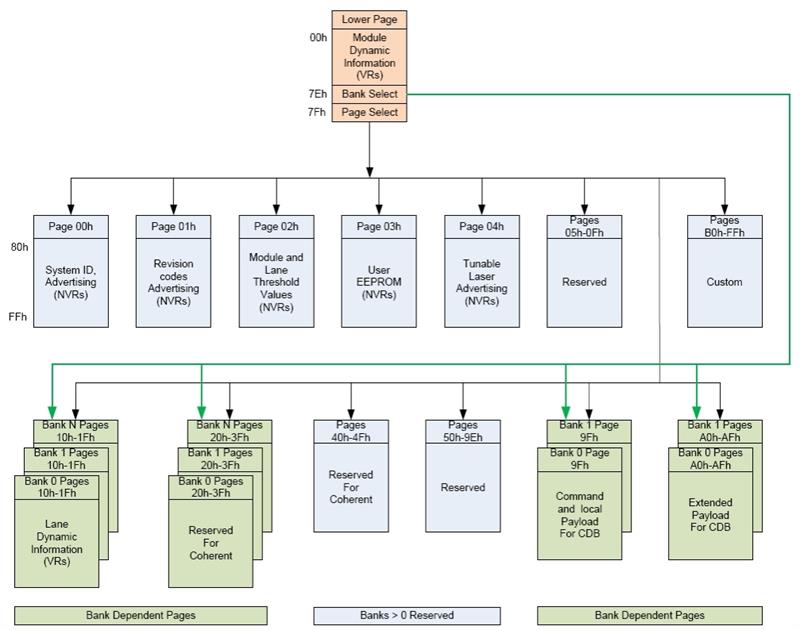

Figura 5. Mapa de memoria QSFP DD

Dimensiones mecánicas

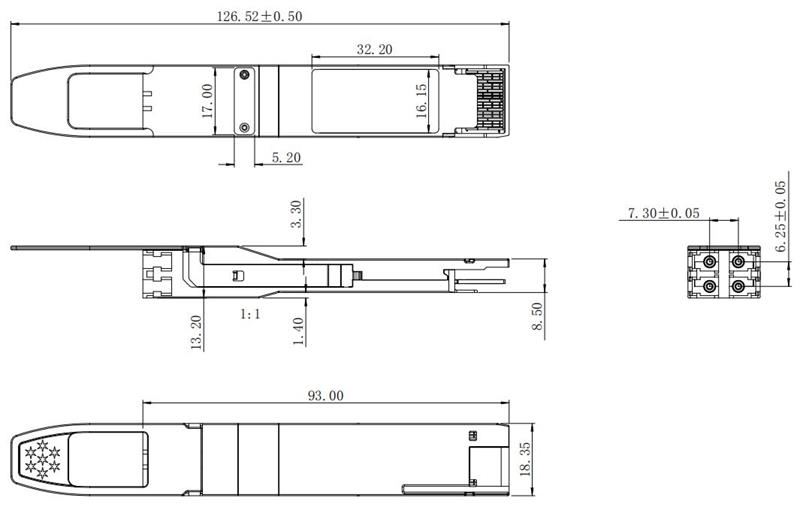

Figura 6. Especificaciones mecánicas

Cumplimiento normativo

Los transceptores FiberWDM RQD-200G-2CWDM4 son productos láser de Clase 1. Están certificados según las siguientes normas:

Referencias

1.QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. Directiva 2011/65/UE del Parlamento Europeo y del Consejo, «relativa a la restricción del uso de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos», de 1 de julio de 2011.

PRECAUCIÓN:

El uso de controles, ajustes o la realización de procedimientos distintos a los aquí especificados pueden dar lugar a una exposición peligrosa a la radiación.

Información para realizar pedidos
