Características del producto: Admite un máximo de 16 x 100 G para el lado del cliente, 8 x 200 G o 4 x 400 G para el lado de la línea en transmisión. El máximo total es de 1,6 Tbps (3,2 Tbps en bidireccional) en un dispositivo 1U. Obtenga una mayor capacidad de transferencia mediante el apilamiento de dispositivos. Máximo de 19,2 Tbps (200 Gb/s*96 canales a 50 GHz) o 25,6 Tbps (400 Gb/s*64 a 75 GHz o 400 Gb/s*48 a 100 GHz). Diseño modular de chasis 1U, la placa única adopta un diseño intercambiable en caliente, admite una actualización sin problemas y puede expandir o eliminar servicios de manera flexible según las necesidades. Fuente de alimentación dual, compatible con fuente de alimentación CA o CC DC-48V. Protocolo completo de gestión de red: admite WEB, SNMP, CLI, TLI y otras interfaces de gestión de red. Admite tarjetas de gestión de red dual, función de red 1+1.

Características del producto La placa única admite transmisión coherente de 4*100G a 1*400G, lo que puede realizar una transmisión de un solo canal de 400G en el lado de la línea. La longitud de onda es ajustable y admite hasta 400G 75GHz * 64 ondas o 400G*100Ghz 48 ondas, 200G 50GHz * 96 ondas. Con tecnología de modulación coherente flexible: DP-16QAM, DP-8QAM, DP-QPSK. Múltiples tecnologías de corrección de errores FEC: oFEC, CFEC, SCFEC, SDFEC. Admite funciones flexibles de acceso al servicio: 100GE, 100GE KR4, OTU4 y 100G FlexE. Admite funciones estadísticas y de seguimiento del rendimiento perfecto. Admite estadísticas de rendimiento de Ethernet RMON, monitoreo LLDP, monitoreo de diagramas de constelación, funciones de detección de retardo DM y PRBS, estadísticas de rendimiento OTN PM y SM y otras funciones. Admite monitoreo en tiempo real de la temperatura, el voltaje, la corriente y el consumo de energía de la placa de alta precisión. El lado del cliente admite múltiples tipos de interfaz de módulo: 100GSR4/CWDM4/LR4/PSM4. Admite plataforma de gestión de red unificada, métodos de gestión de red SNMP, CLI, Web, NMS (interfaz gráfica).

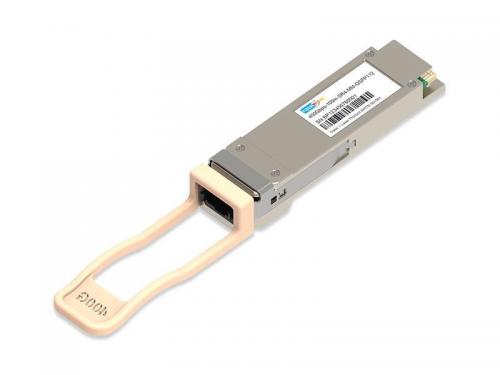

El módulo QSFP-DD 400G LR8 está diseñado para aplicaciones de comunicación óptica de 10 km y cumple con el estándar IEEE 802.3cn para Ethernet 400GE. Este módulo incluye un transmisor óptico de 8 carriles, un receptor óptico de 8 carriles y un bloque de gestión de módulos con interfaces serie de 2 hilos. Las señales ópticas se multiplexan a una fibra monomodo mediante un conector LC estándar. El diagrama de bloques se muestra en la Figura 1-1.

El FSW14M05F es un conmutador óptico 1×4 (4×1) desarrollado por Guangzhou Ruid Electronic Technology Co., Ltd., que utiliza fibra multimodo de índice escalonado y está especialmente diseñado para la banda de luz visible de 405–640 nm. Este producto emplea tecnología de conmutación óptica microelectromecánica o de estado sólido de precisión para lograr una conmutación de trayectoria óptica rápida y fiable entre un canal de entrada y cuatro canales de salida. Es adecuado para aplicaciones de alta precisión que requieren selección dinámica de trayectoria óptica multicanal, como inspección industrial, imágenes biomédicas, análisis espectral, división de haces láser y experimentos de investigación científica.

Solicitud 400GBASE-ER4-30; Ethernet de 400G; Centro de datos / Aplicación en la nube.

El transceptor óptico 100G LR1 SFP56-DD está diseñado para su uso en enlaces Ethernet de 100 Gigabits de hasta 10 km sobre fibra monomodo (SMF). Es compatible con SFP56-DD MSA, IEEE802.3CU, 100G Lambda 100G LR1 y 100GAUI-2 (sin FEC)¹. Las funciones de diagnóstico digital están disponibles a través de la interfaz I²C, según lo especificado por SFP56-DD MSA. El módulo incorpora una señal óptica de un canal con una longitud de onda central de 1311 nm y opera a una velocidad de datos de 100 Gbps. Este módulo puede convertir dos canales de datos de entrada eléctrica de 53 Gbps (PAM4) en un canal de señal óptica de 106 Gbps (PAM4), y también puede convertir un canal de señal óptica de 106 Gbps (PAM4) en dos canales de datos de salida eléctrica de 53 Gbps (PAM). La interfaz óptica utiliza un conector LC dúplex. El transmisor EML refrigerado de alto rendimiento y el receptor PIN de alta sensibilidad ofrecen un rendimiento superior para aplicaciones Ethernet de 100 Gigabits con enlaces de hasta 10 km.

El transceptor óptico SFP28 CWDM(1271~1371nm) integra las rutas de receptor y transmisor en un solo módulo. En el lado de transmisión, uno de los flujos de datos en serie se recupera, se retemporiza y se envía al controlador láser. En el lado de recepción, los flujos de datos ópticos se recuperan mediante un fotodiodo PIN y un amplificador de transimpedancia, y se retemporizan. Este módulo cuenta con una interfaz eléctrica intercambiable en caliente y bajo consumo de energía. El producto está diseñado con factor de forma, conexión óptica/eléctrica e interfaz de diagnóstico digital de acuerdo con el SFP28 y cumple con la norma IEEE 802.3cc.

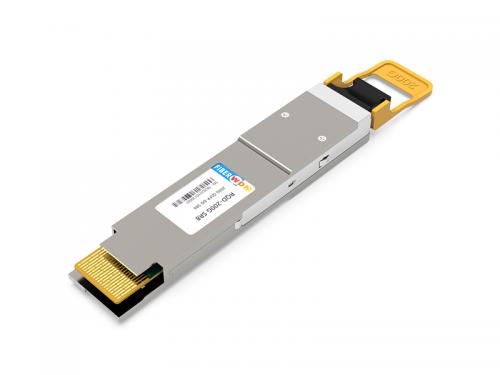

El FiberWDM RQD-200G10-PSM8 es un módulo QSFP DD PSM8 de fibra óptica, enchufable y paralelo de ocho canales para aplicaciones de Ethernet de 2 × 100 Gigabit e Infiniband DDR/EDR. Este transceptor es un módulo de alto rendimiento para aplicaciones de comunicación e interconexión de datos. Integra ocho carriles de datos en cada dirección con un ancho de banda de 208 Gbps. Cada carril puede operar a 26 Gbps hasta 10 km sobre fibra monomodo G.652. Estos módulos están diseñados para operar sobre sistemas de fibra monomodo con una longitud de onda nominal de 1310 nm. La interfaz eléctrica utiliza un conector de borde de 76 contactos. La interfaz óptica utiliza un conector MTP (MPO) de 24 fibras. Este módulo incorpora la tecnología óptica y de circuitos probada de FiberWDM para proporcionar una larga vida útil, un alto rendimiento y un servicio constante y fiable.

RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL Interruptor óptico MEMS de fibra con mantenimiento de polarización PM Dual 1×2 es un interruptor óptico de fibra de alto rendimiento basado en la tecnología de Sistemas Microelectromecánicos (MEMS). Está diseñado específicamente para aplicaciones de comunicación por fibra óptica y detección que requieren un mantenimiento estricto del estado de polarización. Con una arquitectura avanzada de accionamiento de microespejo, ofrece una pérdida de inserción ultrabaja, una alta relación de extinción, una velocidad de conmutación rápida y una fiabilidad excepcional. Se utiliza ampliamente en sistemas de detección por fibra óptica, medición óptica de precisión, microscopía de escaneo láser, monitorización de Redes de Bragg en fibra (FBG), conmutación de rutas ópticas sensibles a la polarización y otras aplicaciones exigentes.

Los amplificadores de la serie RD-XG3-POA admiten amplificación de potencia óptica para enlaces GPON, XGPON y XGSPON, compatibles con los tres protocolos. Amplifican directamente las señales ópticas de subida y bajada sin conversión fotoeléctrica, ampliando eficazmente la distancia de transmisión y el número de abonados accesibles en la red. El dispositivo puede desplegarse en formato de caja de escritorio, y hay soportes opcionales para montaje en rack disponibles para su instalación en racks de 19 o 21 pulgadas.

El módulo transceptor de modo único de la serie RQ-100GDO40-XXXX está diseñado para transmisiones 100GbE multicanal de hasta 40KM de distancia sobre fibra óptica monomodo estándar G.652 (SMF). El transceptor opera a una tasa de datos de 100Gbps en la longitud de onda DWDM nominal desde 1295.56nm hasta 1312.58nm, según lo especificado por la CW-WDM MSA. Este módulo puede convertir 4 canales de datos de entrada eléctricos de 25Gbps (NRZ) en 1 canal de señal óptica de 100Gbps (PAM4), y también puede convertir 1 canal de señal óptica de 100Gbps (PAM4) en 4 canales de salida de datos eléctricos de 25Gbps (NRZ). La interfaz eléctrica del módulo es compatible con OIF CEI-28G-VSR y QSFP28 MSA. Está diseñado para su implementación en equipos de red DWDM en redes de acceso metropolitano y de núcleo.

El módulo transceptor monomodo de la serie RQ-100GDO60-XXXX está diseñado para transmisiones multicanal de 100 GbE a una distancia de hasta 60 km a través de fibra óptica monomodo (SMF) estándar G.652. El transceptor opera a una velocidad de datos de 100 Gbps en la longitud de onda DWDM nominal de 1295,56 nm a 1312,58 nm, según lo especificado por el CW-WDM MSA. Este módulo puede convertir 4 canales de datos de entrada eléctrica de 25 Gbps (NRZ) en 1 canal de señal óptica de 100 Gbps (PAM4), y también puede convertir 1 canal de señal óptica de 100 Gbps (PAM4) en 4 canales de datos de salida eléctrica de 25 Gbps (NRZ). La interfaz eléctrica del módulo cumple con los estándares OIF CEI-28G-VSR y QSFP28 MSA. Está diseñado para su implementación en equipos de red DWDM en redes de acceso metropolitanas y redes troncales.
