Fotodetector WDM PWDM PD TX1550 RX 1310/1490nm

PWDM PD TX1550 RX 1310/1490nm WDM Fotodetector

FW-PWPD-025/R13T15-PD-09-025

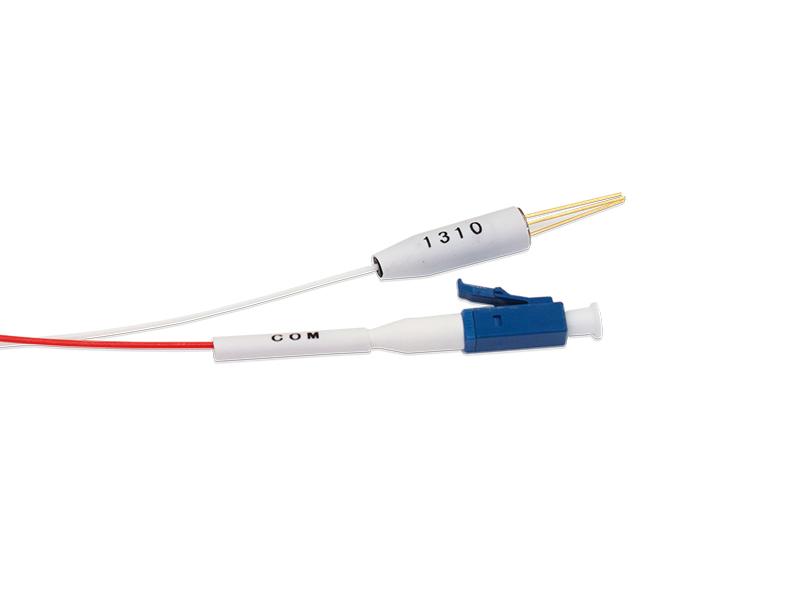

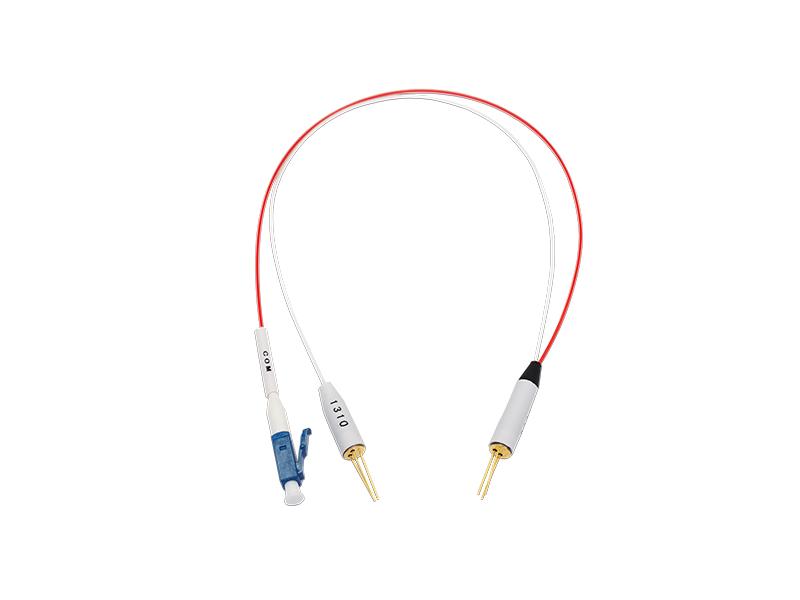

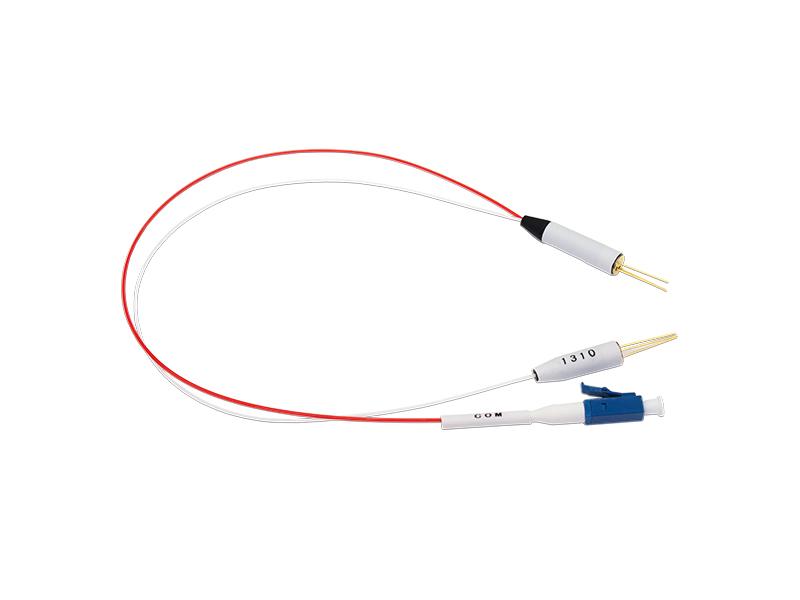

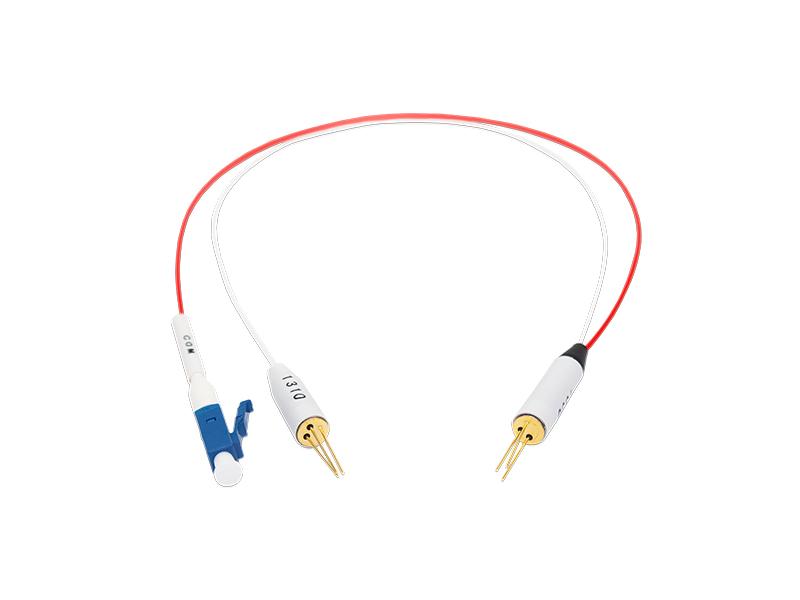

FW-PWPD-025/R13T15-PD-09-025 es un dispositivo fotodetector integrado de división de longitud de onda FWDM. El módulo acopla y encapsula simultáneamente las señales ópticas del puerto de transmisión (1550 nm) y del puerto de reflexión (1310/1490 nm) del componente FWDM en fotodetectores (PD) de alta responsividad, permitiendo la detección fotoeléctrica independiente para tres canales de longitud de onda con una sola entrada de fibra.

Al adoptar un diseño de paquete hermético compacto, este dispositivo integra altamente las funciones de multiplexación por división de longitud de onda y fotodetección. Simplifica enormemente la ruta óptica del sistema y reduce el tamaño general del equipo, lo que lo convierte en un candidato ideal para la supervisión de redes PON, la supervisión de potencia óptica (OPM), la supervisión de canales en sistemas WDM y otras aplicaciones.

Características del Producto

• Alto aislamiento: El filtro FWDM garantiza una diafonía baja entre canales.
• Alta confiabilidad: Empaquetado hermético, conforme con los requisitos de confiabilidad de Telcordia GR-468.
• Alta responsividad: Adopta un chip fotodetector InGaAs de alta sensibilidad.
• Baja corriente oscura y bajo ruido: Garantiza la precisión de detección para señales ópticas débiles.
• Paquete miniatura: Estructura compacta para una fácil integración en el sistema.

Aplicaciones del Producto

• Monitoreo de potencia óptica en línea para redes FTTx / PON (EPON / GPON)
• Detección de señales para terminales de línea óptica (OLT) y unidades de red óptica (ONU)
• Monitoreo de potencia de canales en sistemas de multiplexación por división de longitud de onda (WDM)
• Detección de potencia óptica de entrada/salida de amplificadores ópticos (EDFA)
• Instrumentos de prueba óptica y sistemas de detección óptica

Características Ópticas y Eléctricas

Condiciones de operación y almacenamiento

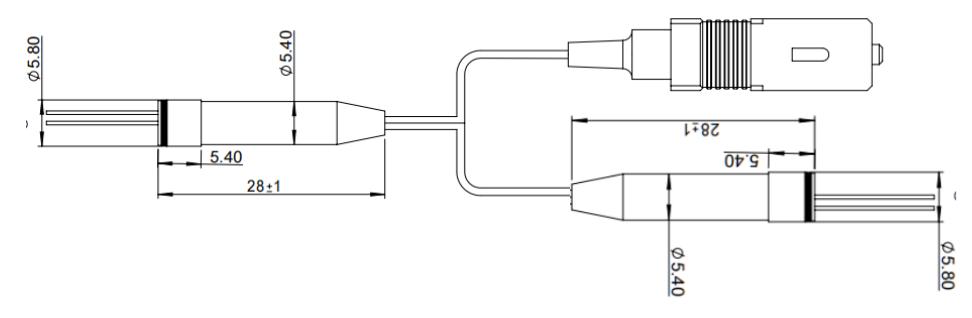

Dibujo de estructura mecánica

Las fibras son de 0.9mm Hytrel, disponibles en blanco y rojo o en colores especificados por el cliente. La longitud de la fibra es L±10 mm. Todos los componentes cumplen con RoHS.

Información para pedidos
