Attenuador óptico de la variable MEMS VOA

Características del producto


  • baja pérdida de inserción
  • baja polarización dependiente
  • tamaño compacto
  • Disponible en estados normalmente abiertos y normalmente cerrados.
  • Excelente confiabilidad



Aplicación del producto


  • gestión de energía
  • Protector receptor
  • balance de canales
  • instrumentación



  • Detalle del producto

Attenuador óptico variable MEMS (MEMS VOAS)


Attenuadores de Mems Mems (MEMS VOAS) se basan en un micro-electrotro-mecánico Sistema (MEMS) Tecnología. El diseño de los atenuadores de MEMS logra una atenuación óptica altamente repetible sobre C y / o l la banda a través de un espejo eléctricamente móvil en silicona.


especificaciones


parámetros

unidad

especificaciones

rango de onda

Nuevo Méjico

850 ± 40 / 1310 ± 40

TestWavelongonger

Nuevo Méjico

850 / 1310

Tipo de atenuación

brillante / oscuro

Pérdida de inserción 1, 2

db

≤ 1.2

Atenuación Gama 3

db

20 / 30 / 40

Resolución de atenuación

db

continuo

pérdida de devolución

db

≥ 30

TDL

db

@ 0 ~ 10db≤1.0

@ 10 ~ 20db≤ 2.0

Repetibilidad

db

≤ 0.1

tensión de funcionamiento

v

≤ 9

durabilidad

ciclos

≥ 109

tiempo de respuesta

Sra

≤ 5

potencia óptica

MW

≤ 500

Temperatura de funcionamiento

-5 ~ +75

temperatura de almacenamiento

-40 ~ +85

humedad relativa

%

5 ~ 95

dimensión

mm

(Φ) 5.5x (L) 19 ± 0.2

Nota:


  1. habitación temperatura, excluyendo conectores, agregar 0.2db Un par Conectores.
  2. Para Tipo oscuro, el voltaje es 9V con 0db Atenuación.
  3. El voltaje es 9V para la atenuación Organizar.


Dibujos mecánicos

MEMS Variable Optical Attenuator (Mems VOAs)


Attenuador óptico variable MEMS (MEMS VOAS)


Información sobre pedidos

FW-MM VOA-A-B-C-D-E-F

a

B

C

D

mi

F

atenuación w / o Voltaje

Tipo de fibra

TestWavelongonger

Tipo de tubo

longitud de fibra

conector

BR:

brillante

DK:

oscuro

M5:

Mm, 50 / 125

M6:

Mm, 62.5 / 125

X:

Otros

850:

850nm

1310:

1310nm

X:

Otros

25:

250um

90:

900um

X:

Otros

05:

0.5m ± 5 cm

10:

1.0m ± 5 cm

X:

Otros

OO: Ninguno

FP: FC / PC

FA: FC / APC

SP: SC / PC

SA: SC / APC

LP: LC / PC

LA: LC / APC

X: Otros

¿Quieres saber sobre este producto?

ENVIAR UNA MENSAJE
dejar un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Productos relacionados
MEMS Fiber Optical Switch MXN MEMS Optical Switch
características Durabilidad y fiabilidad comprobados de MEMS factor de forma compacta TTL UART interfazCalificado a Telcordia Gr-1073-Core y rohs aplicaciones Selección de ruta óptica Asautomatic bastidor de distribución óptica
MEMS Fiber Optical Switch 1xn MEMS Optical Switch
características Durabilidad y fiabilidad comprobados de MEMS factor de forma compacta Tiempo de cambio rápidoCalificado a Telcordia Gr-1073-Core y rohs aplicaciones OpticalSignal Cambio Androuting Protección y restauración de la red óptica.Monitoreo de ruta óptica (Trabajando OTDR OR OCM) intercambio de recursos de instrumentación

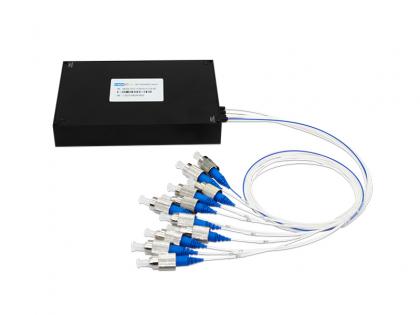

1X12 MEMS Fiber Optical Switch,PM Fiber Module Conmutador de fibra óptica MEMS PM (mantenedor de polarización) 1x12, 1550 nm, 0,9 mm, 0,5 m, módulo FC/APC de fibra PM de 158 x 150 x 29 nm
