Características

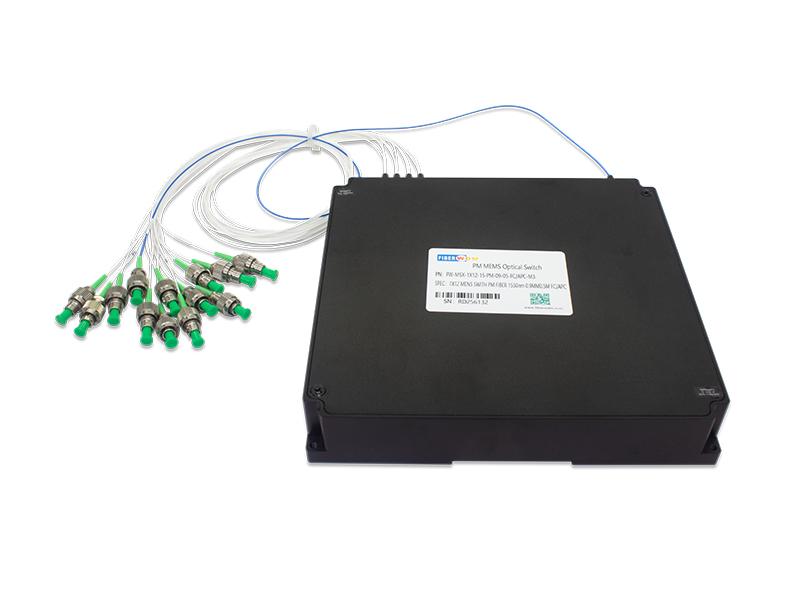

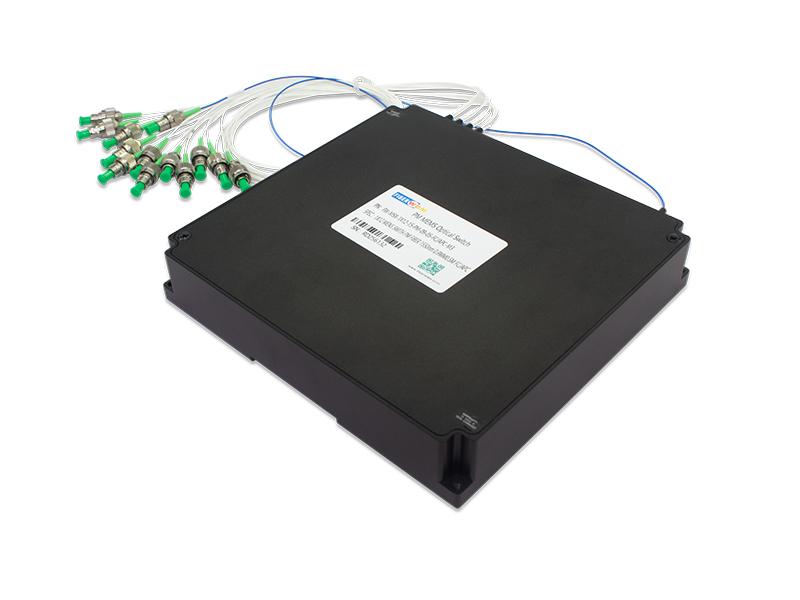

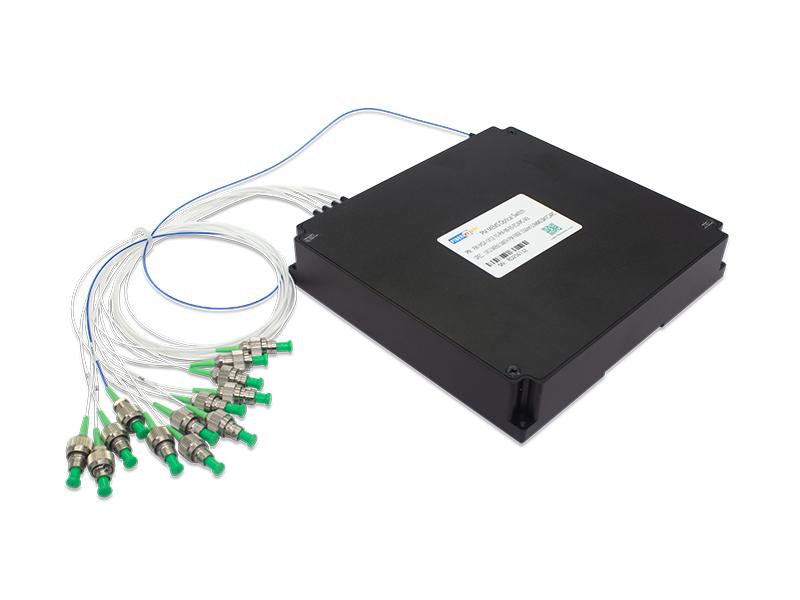

Conmutador de fibra óptica MEMS PM (mantenedor de polarización) 1x12, 1550 nm, 0,9 mm, 0,5 m, módulo FC/APC de fibra PM de 158 x 150 x 29 nm
FW-MSX-1X12-15-PM-09-05-FC/APC-M3

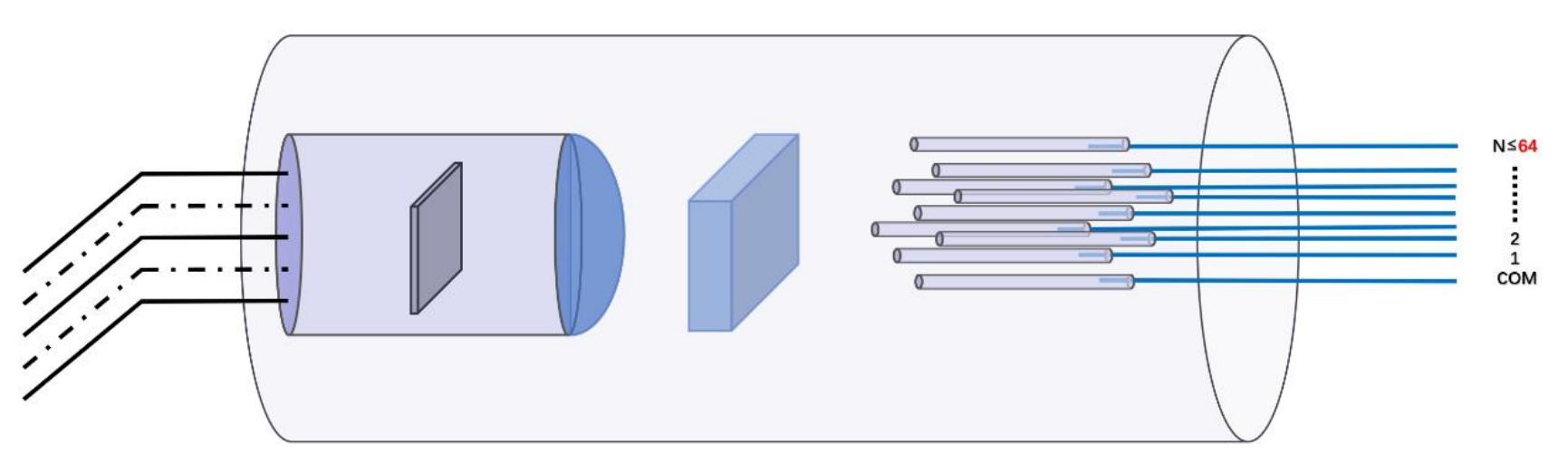

El interruptor óptico MEMS 1xN se basa en tecnología de sistemas microelectromecánicos. Permite la selección de canal entre una fibra de entrada y hasta N fibras de salida mediante la rotación del espejo MEMS.
El interruptor es bidireccional y también puede utilizarse como selector Nx1. El interruptor óptico ofrece un funcionamiento altamente fiable, duradero y de larga duración en un formato compacto.
Aplicaciones
Presupuesto
Tabla 1 Especificaciones ópticas 1
PARÁMETRO |
VALOR |
UNIDAD |
NOTA |
|
Longitud de onda |
15:1525~1568 |
Nuevo Méjico |
Banda única: 13 o 15 o 16 Doble banda: 13 y 15 o 15 y 16 Banda completa: 13, 15 y 16 o 1290~1650 |
|
Longitud de onda de prueba |
1550 | Nuevo Méjico | ||
MxN |
1x12 |
|||
Pérdida de inserción |
1x12 |
≤1.8 |
dB |
1. IL se mide a CWL, 23 °C 2. IL significa banda única. La banda dual añade 0,2 dB. 3. Si tiene conectores, el IL aumenta entre 0,2 y 0,3 dB. 4. Si está entre -5 y 65 °C, el IL aumenta en 0,4 dB. |
Pérdida de retorno |
≥45 |
dB |
O el cliente especifique |
|
Repetibilidad |
≤0.1 |
dB |
La repetibilidad se define después de 100 ciclos. |
|
Diafonía |
≥50 |
dB |
O el cliente especifique |
|
Pérdida dependiente de la polarización |
≤0,35 |
dB |
||
Pérdida dependiente de la longitud de onda |
≤0,6 |
dB |
La WDL se mide a CWL ± 20 nm, 23 °C |
|
Pérdida dependiente de la temperatura |
≤0,6 |
dB |
|
|
Tasa de extinción |
≥18 |
dB |
Conectores de soldadura de buena calidad. |
|
Hora de cambio |
≤5 |
EM |
1. Un conjunto de configuraciones de conexión 2. Excluyendo el tiempo de transmisión del protocolo 3. Al utilizar una rampa de tensión optimizada |
|
Durabilidad |
≥1x109 |
ciclo |
|
|
Potencia óptica máxima |
≤500 |
mW |
|
1. Todas las especificaciones son sin conectores.
Tabla 2 Especificaciones eléctricas y mecánicas 1
PARÁMETRO |
VALOR |
UNIDAD |
Tipo de enganche |
Sin enclavamiento |
|
Tipo de control |
UART |
|
Voltaje de suministro |
5~12 |
V |
Consumo de energía |
≤2, típico 1,7 |
O |
Tipo de conexión |
||
Dimensión |
158x150x29 |
mm |
1. Todas las especificaciones pertenecen a MSX M3.
Tabla 3 Condiciones ambientales
PARÁMETRO |
VALOR |
UNIDAD |
Temperatura de funcionamiento |
-5~65 |
°C |
Temperatura de almacenamiento |
-40~85 |
°C |
Operación Humedad |
5~95 |
%RH |
Humedad de almacenamiento |
5~95 |
%RH |
Tabla 4 Tipo/longitud de cable flexible y conector
PARÁMETRO |
VALOR |
UNIDAD |
NOTA |
Tipo de fibra |
|||
Pigtail de fibra (todos los puertos) |
fibra de 250 um o tubo suelto de 900 um |
||
Longitud de la fibra (todos los puertos) |
0,5 ± 0,05 |
metro |
O el cliente especifique |
Conector óptico (todos los puertos) |
FC/APC |
O el cliente especifique |

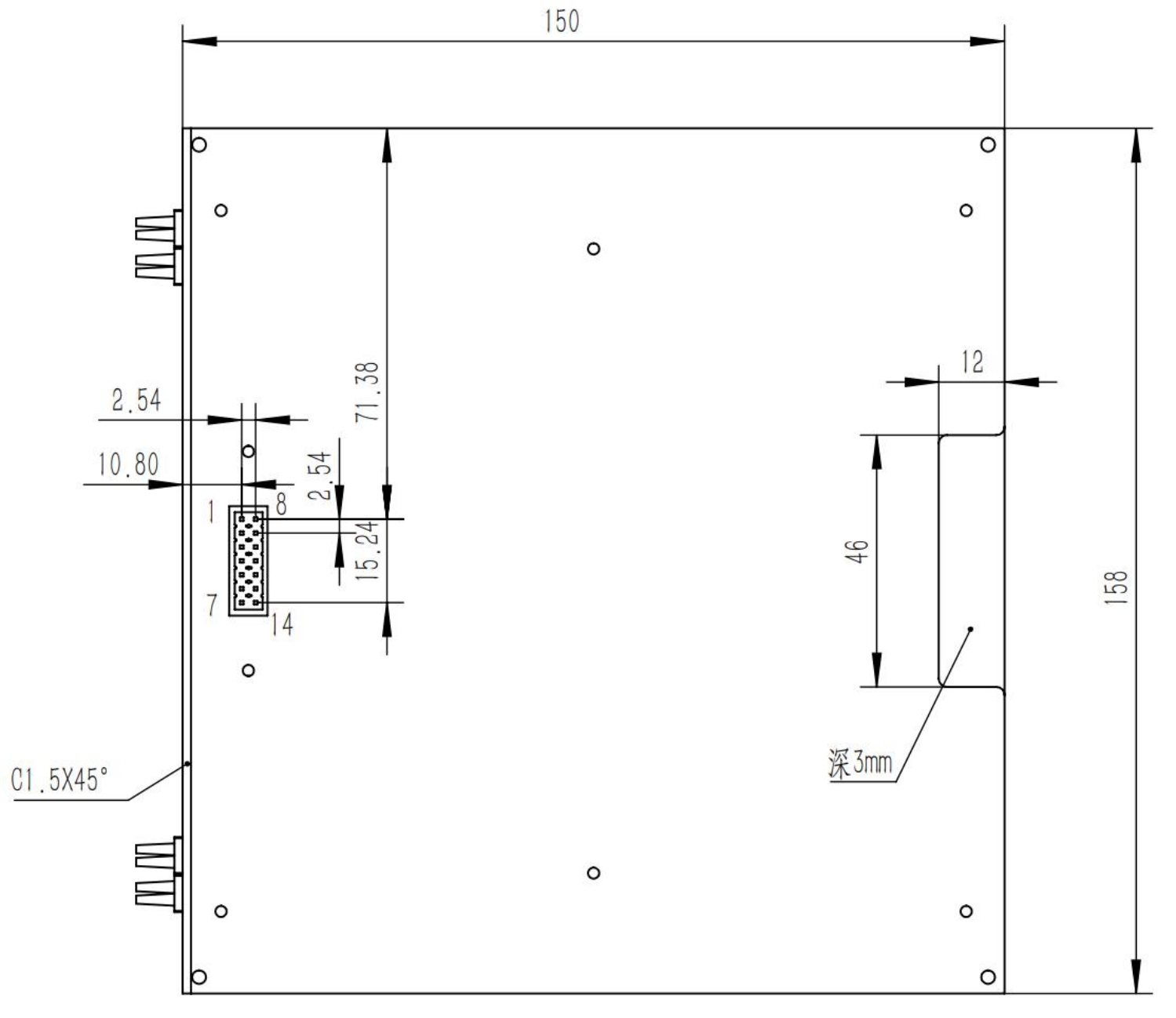

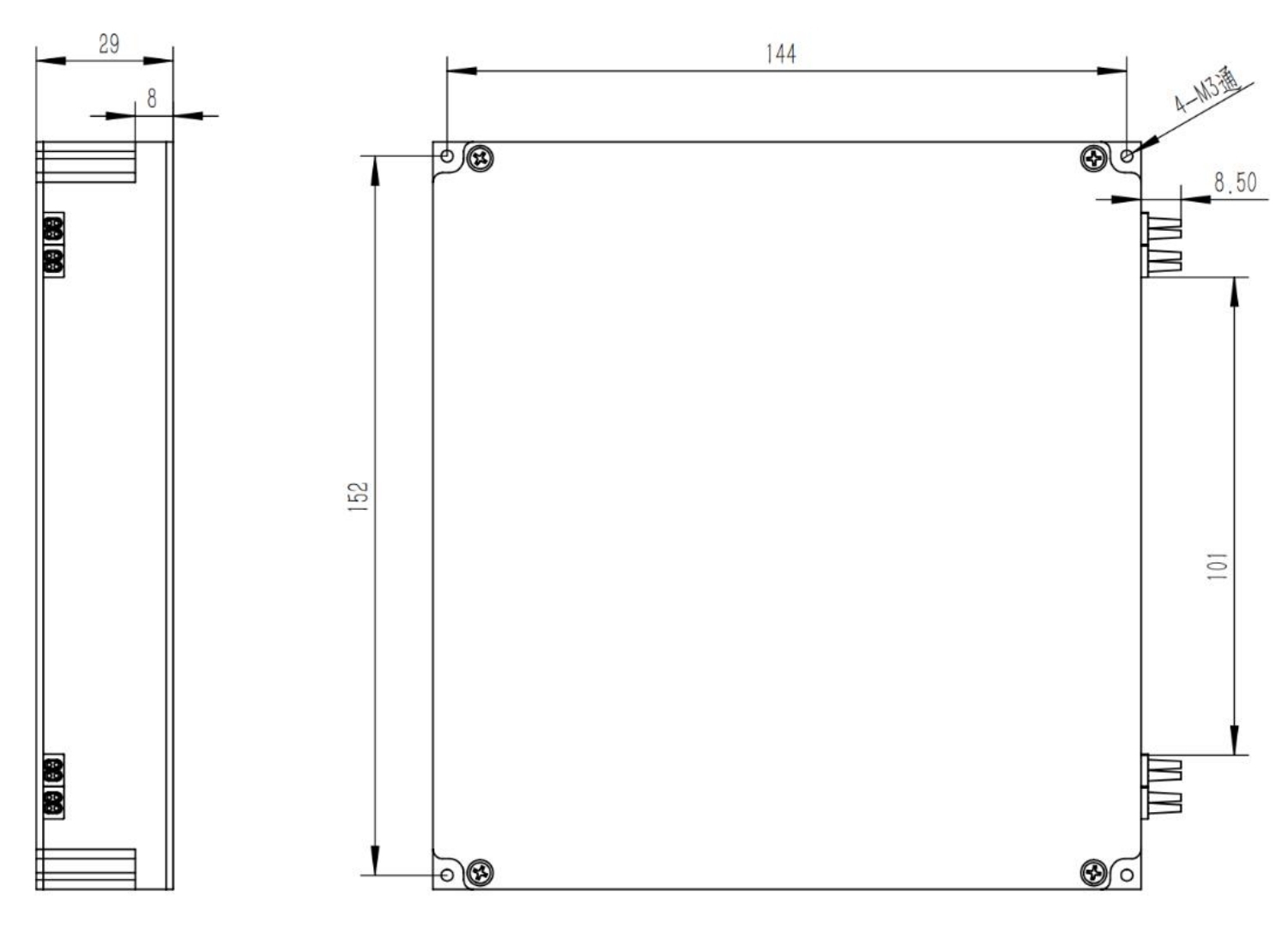

Dimensiones mecánicas
Tabla 5 Definición del PIN electrónico
Número PIN |
Nombre |
Entrada/Salida |
Nivel |
Función |
1 |
CAROLINA DEL NORTE |
Sin conexión |
||
2 |
VCC |
Fuente de alimentación |
+(5,0 ± 5 %) V Fuente de alimentación Máx. 150 mA |
|
3 |
E/S |
LVTTL |
Reservado |
|
4 |
Tierra |
Tierra de la fuente de alimentación |
||
5 |
E/S |
LVTTL |
Reservado |
|
6 |
TXD |
Producción |
LVTTL |
Salida de datos en serie UART |
7 |
RXD |
Aporte |
LVTTL |
Entrada de datos en serie UART |
8 |
E/S |
LVTTL |
Reservado |
|
9 |
E/S |
LVTTL |
Reservado |
|
10 |
E/S |
LVTTL |
Reservado |
|
11 |
Caso GND |
Terreno del caso |
||
12 |
E/S |
LVTTL |
Reservado |
|
13 |
E/S |
LVTTL |
Reservado |
|
14 |
Reiniciar |
Aporte |
LVTTL |
Reinicio, bajo activo, el ancho de pulso necesita 4 ms |
Configuración de control UART
Tasa de baudios: 115200
Bits de inicio: 1
Bits de datos: 8
Paridad: Ninguna
Bits de parada: 1
Control de flujo: Ninguno.
Protocolo de comunicación
Protocolo 1 (predeterminado)
Dominio
BANDERA |
LEN |
RES |
COMA |
DATOS |
SUMA |
2 bytes |
1 byte |
1 byte |
1 byte |
1 byte |
BANDERA: 0xEFEF o 0xAAAA
LEN: Número total de bytes desde RES hasta SUM
RES: 0xFF
SUMA: Suma de comprobación, SUMA=BANDERA+LARGO+RES+COMA+DATOS
Respuesta
BANDERA |
LEN |
RES |
RESP |
DATOS |
SUMA |
2 bytes |
1 byte |
1 byte |
1 byte |
1 byte |
BANDERA: 0xEDFA
LEN: Número total de bytes desde RES hasta SUM
RES: 0xFF
SUMA: Suma de comprobación, SUMA=BANDERA+LARGO+RES+COMA+DATOS
Lista de comandos
Establecer canal |
|||||||
Dominio |
BANDERA1 |
LEN |
RES |
CMD |
Cambiar |
DATOS |
SUMA |
0xEFEF |
0x06 |
0xFF |
0x0D |
00/01 |
CANAL (1 byte) |
SUMA |
|
Ej: EF EF 06 FF 0D 00 00 01 F1 (establecer canal 1) EF EF 06 FF 0D 00 00 02 F2 (establecer canal 2) EF EF 06 FF 0D 00 00 03 F3 (configurar canal 3) |
|||||||
Respuesta |
BANDERA2 |
LEN |
RES |
RESP |
DATOS |
SUMA | |
0xEDFA |
0x04 |
RES |
0x04 |
Éxito: 0xEE Error: 0xEF |
SUMA |
||
p. ej.: ED FA 04 FF 04 EE DC |
Obtener canal |
||||||
Dominio |
BANDERA1 |
LEN |
RES |
COMA |
DATOS |
SUMA |
0xEFEF |
0x03 |
RES |
0x02 |
SUMA |
||
p. ej.: EF EF 03 FF 02 E2 |
||||||
Respuesta |
BANDERA2 |
LEN |
RES |
RESP |
DATOS |
SUMA |
0xEDFA |
0x04 |
RES |
0x02 |
CANAL (1 byte) |
SUMA |
|
p. ej.: ED FA 04 FF 02 07 F3 |
Nota: Cuando se configura el canal 0, el voltaje es 0, es decir, el estado de bloque.
Información del pedido
N.º de pieza |
Especificación |
FW-MSX-1X12-15-PM-09-05-FC/APC-M3 |
Conmutador de fibra óptica MEMS PM (mantenedor de polarización) 1x12, 1550 nm, 0,9 mm, 0,5 m, módulo FC/APC de fibra PM de 158 x 150 x 29 nm |
