Características

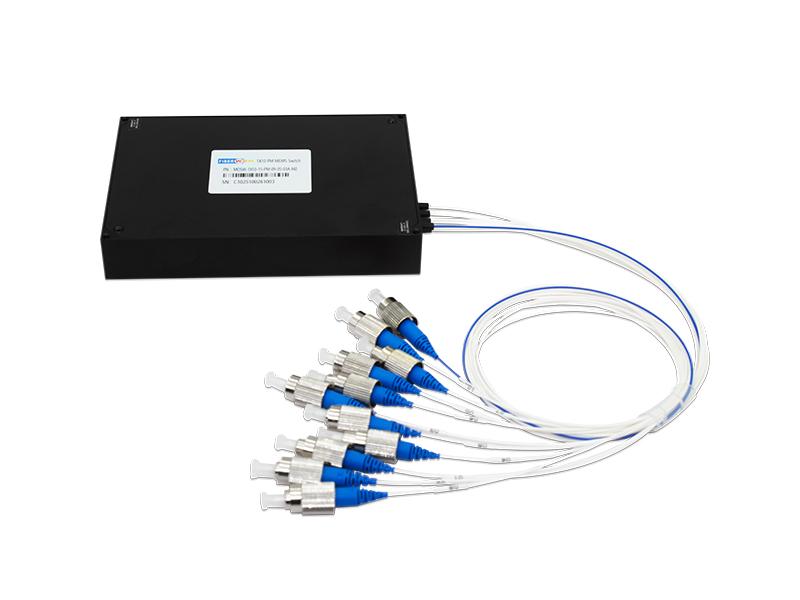

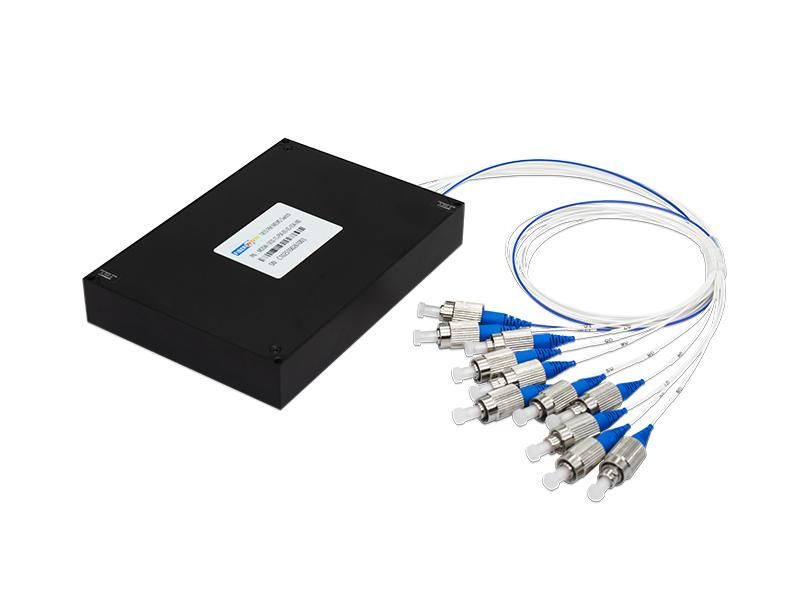

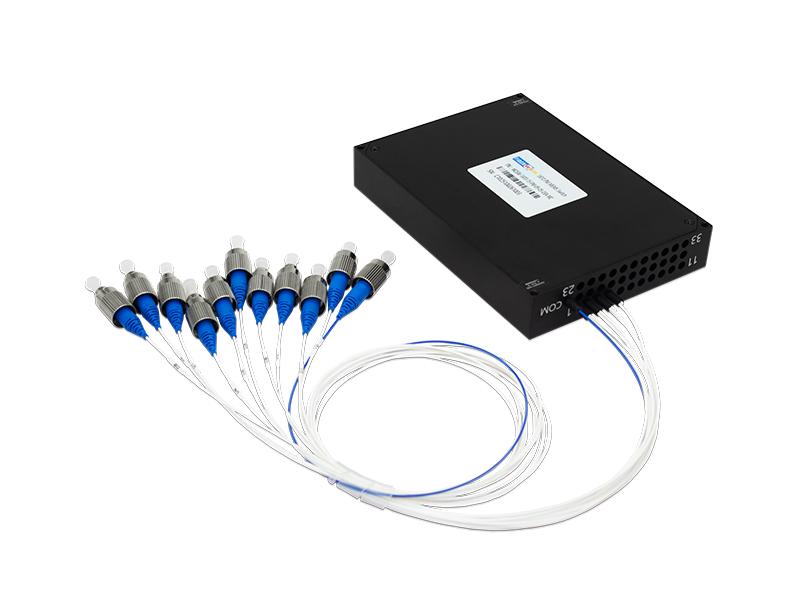

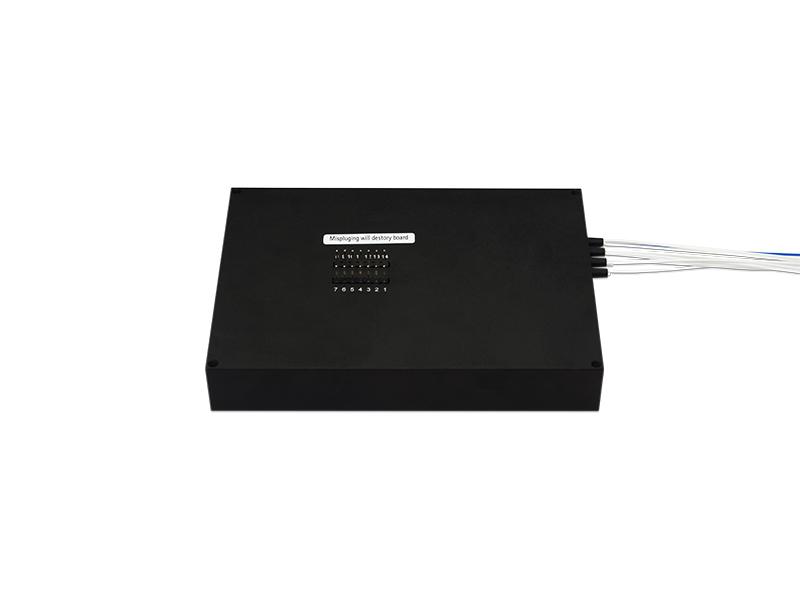

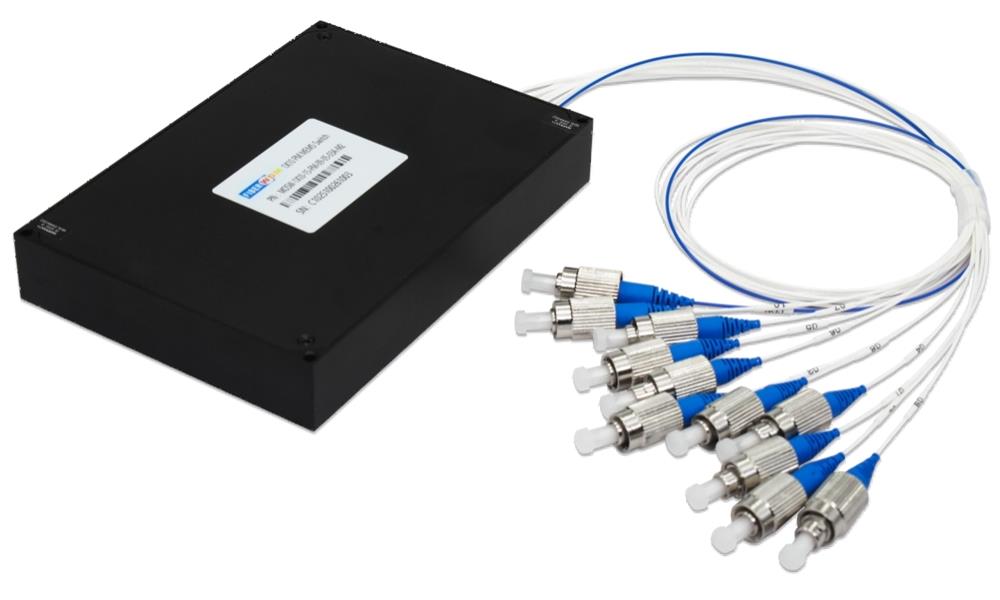

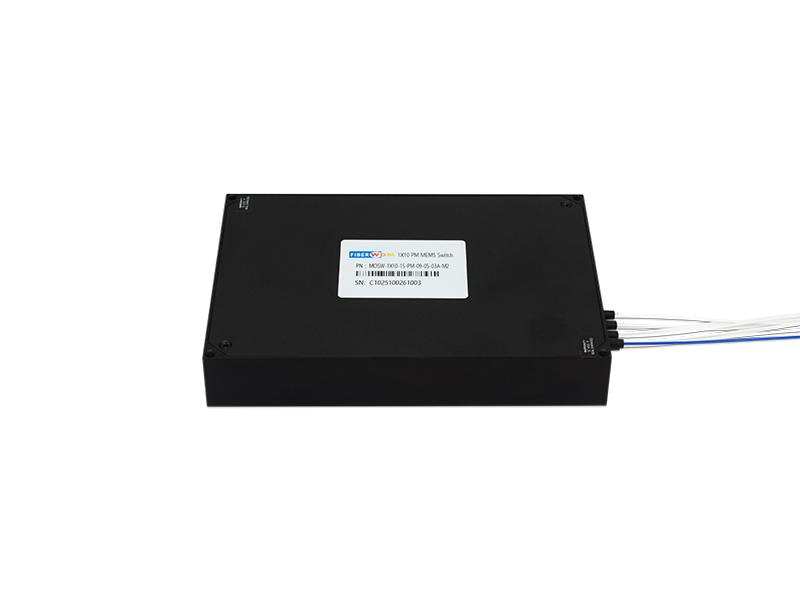

PM (mantenimiento de polarización) MOSW-1X10-15-PM-09-05-03A-M2
Interruptor óptico MEMS 1X10 PM, paquete de módulo, voltaje de conducción de 5 V, 1550 nm,
Tubo suelto de fibra óptica Corning PM1550 de 0,9 mm, 0,5 m de longitud, entrada/salida FC/APC
conector 120*85*19mm

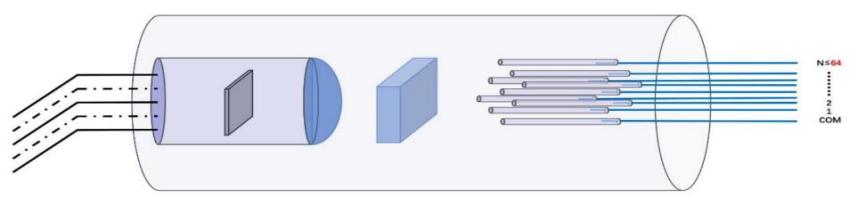

El interruptor óptico MEMS 1xN se basa en tecnología de sistemas microelectromecánicos. Permite la selección de canal entre una fibra de entrada y hasta N fibras de salida mediante la rotación del espejo MEMS.
El interruptor es bidireccional y también puede utilizarse como selector Nx1. El interruptor óptico ofrece un funcionamiento altamente fiable, duradero y de larga duración en un formato compacto.
Características
Aplicaciones
Especificaciones de rendimiento óptico
| Parámetros ópticos | Unidad | Especificaciones | ||
| Mínimo | Tipo | Máximo | ||
| Longitud de onda operativa | Nuevo Méjico | 1260 | 1310 y 1550 | 1650 |
| Longitud de onda de prueba | Nuevo Méjico | 1310\1550 | ||
| Número de canales | -- | 10 | ||
| Pérdida de inserción 1,3 , (MÁX.) | dB | 1.0 | 1.3 | |
| POR | dB | 18 | ||
| Pérdida dependiente de la polarización | dB | 0,15 | ||
| Pérdida de retorno | dB | 45 | 50 | |
| Diafonía | dB | 50 | ||
| TDL | dB | 0.3 | ||
| Libro Mundial de Lectura | dB | 0.3 | ||
| Repetibilidad 2 | dB | 0.03 | ||
| Tiempo de conmutación (subida, bajada) | EM | 10 | 15 | |
| Durabilidad | veces | 10^9 | ||
| Voltaje de funcionamiento | V | 5.0 | ||
| /Manejo de potencia | mw | 500 | ||
| Propiedades ambientales | Unidad | Especificaciones | ||
| Temperatura de funcionamiento | °C | -5 ~ 75 | ||
| Temperatura de almacenamiento | °C | -40 ~ 85 | ||
| Humedad de funcionamiento | %RH | 5 a 95 % de humedad relativa | ||
| Otros parámetros | Unidad | Especificaciones | ||
| Tipo de conector | -- | FC/APC | ||
| Tipo de fibra | -- | Fibra Corning PM1550 | ||
| Paquete de fibra | -- | tubo suelto de 900 um | ||
| Longitud de la fibra | METRO | 0,5+0,1/-0 | ||
| Color de coleta | Aporte | Rojo | ||
| Producción | Blanco | |||
Nota: 1.IL se mide en CWL, 23 ℃.
2.La repetibilidad se define después de 100 ciclos.
3. Excluyendo conectores y agregando 0,3dB IL para un par de conectores.
4. IL es para banda única. La banda dual añade 0,3 dB.

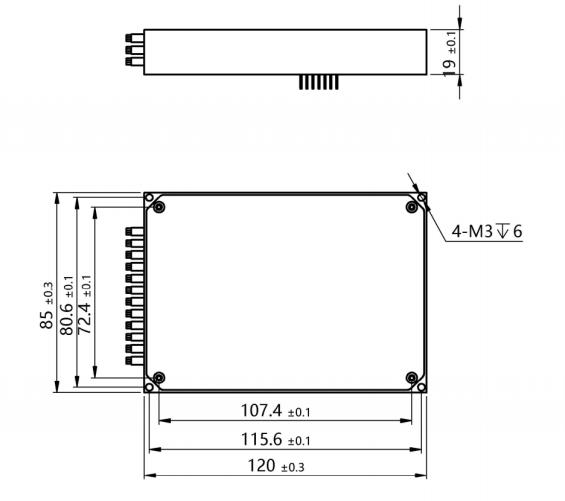

Diagrama de dimensiones

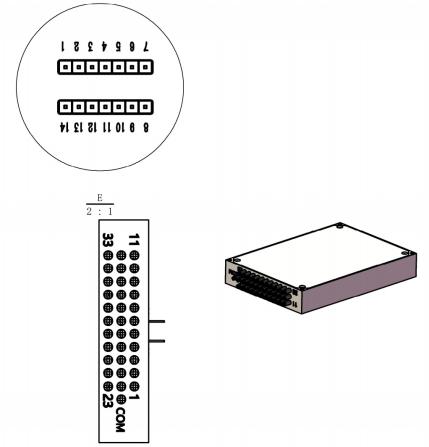

M2:Para M1x10
Ruta óptica

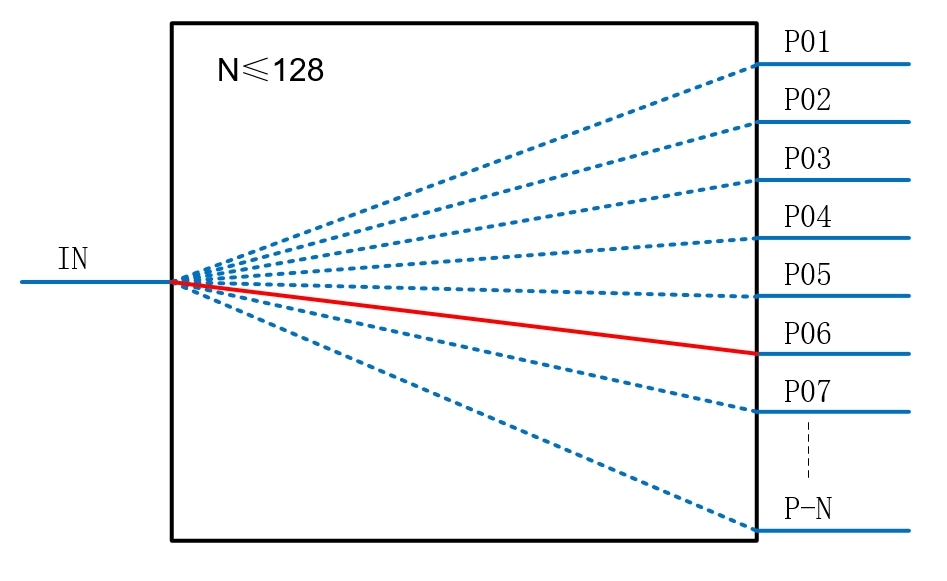

El interruptor óptico MEMS 1x128 es un producto sin bloqueo. Al retirar la tensión, el espejo vuelve a su posición inicial y la entrada se desacopla de cualquier canal de salida. El principio de conmutación de trayectoria óptica se muestra en la figura a continuación.
Sistema de conmutación óptica multicanal 1×N
Requisito electrónico
Definición de pin
| Alfiler | Tipo | Descripción | Entrada/salida | Observación |
| 1 | D0 | Interfaz de datos paralelos 0 | Aporte | TTL (nivel H predeterminado) |
| 2 | D3 | Interfaz de datos paralelos 3 | Aporte | TTL (nivel H predeterminado) |
| 3 | D4 | Interfaz de datos paralelos 4 | Aporte | TTL (nivel H predeterminado) |
| 4 | Número de identificación del vehículo (VIN) | Entrada de potencia | Aporte | CC 5 V ~ 12 V |
| 5 | Tierra | Tierra | Aporte | |
| 6 | D5 | Interfaz de datos paralelos 5 | Aporte | TTL (nivel H predeterminado) |
| 7 | D2 | Interfaz de datos paralelos 2 | Aporte | TTL (nivel H predeterminado) |
| 8 | Texas | Envío de puerto serie | Producción | Tiempo de vida |
| 9 | RX | Recepción del puerto serie | Aporte | Tiempo de vida |
| 10 | D1 | Interfaz de datos paralelos 1 | Aporte | Tiempo de vida |
| 11 | OCUPADO |
Señal de ocupado, nivel alto indica ocupado |
Producción | Tiempo de vida |
| 12 | ALARMA | Señal de alarma, nivel alto indica temperatura alta o anormalidad inicial | Producción | Tiempo de vida |
| 13 | ESTROBOSCÓPICO | Señal de selección de puerto paralelo, el flanco descendente es efectivo | Aporte | TTL (nivel H predeterminado) |
| 14 | REINICIAR | Reinicio de hardware, nivel bajo efectivo | Aporte | Tiempo de vida |
Definición de firmware
1) Parámetro UART 115200,8,1,N
2) Todas las instrucciones de envío terminan con
(Ingrese
(La nueva línea
Instrucción de cambio de canal
| Instrucción | *SUDOESTE |
| Parámetro | *SWABC,000 para estado de apagado,001 para canal 1 |
| Devolver datos | CHAN:ABC, PCB apagada y sin retroalimentación de datos |
|
Ejemplos: *SW + ABC
Enviar datos: *SW001 |
|
Consultar número de producto
| Instrucción | *PN |
| Parámetro | Ninguno |
| Devolver datos | PN:AB.CD.EFGH |
|
Ejemplos:
Enviar datos: *PN |
|
Consultar número de serie
| Instrucción | *SN |
| Parámetro | Ninguno |
| Devolver datos | Número de serie: ABCDEFGHIJ |
|
Ejemplos:
Enviar datos: *SN |
|
Descripción de la interfaz de comunicación paralela
El módulo 14PIN tiene 6 pines de control TTL (D0~D5) y hasta 64 canales.
Utilice TTL para controlar los pines D0~Dx para seleccionar el canal TTL y cambiar canales con flancos descendentes STROBE.
Las definiciones de selección de canales se muestran en la siguiente tabla:
|
Selección de canales |
D5 | D4 | D3 | D2 | D1 | D0 |
| Canal 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Canal 2 | 0 | 0 | 0 | 0 | 0 | 1 |
| Canal 3 | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| Canal 63 | 1 | 1 | 1 | 1 | 1 | 0 |
| Canal 64 | 1 | 1 | 1 | 1 | 1 | 1 |
Versión de firmware: C4-1, V01
Información de pedidos
| N.º de pieza | Especificación |
| MOSW-1X10-15-PM-09-05-03A-M2 | Interruptor óptico MEMS de 1 x 10 PM, empaquetado modular, voltaje de accionamiento de 5 V, 1550 nm, tubo suelto de fibra Corning PM1550 de 0,9 mm, longitud de 0,5 m, conector FC/APC de entrada y salida de 120 x 85 x 19 mm. |
