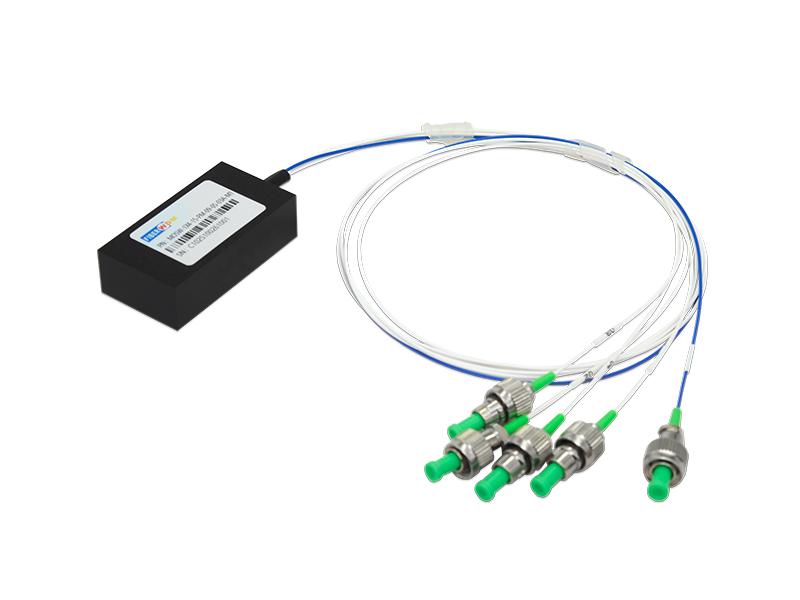

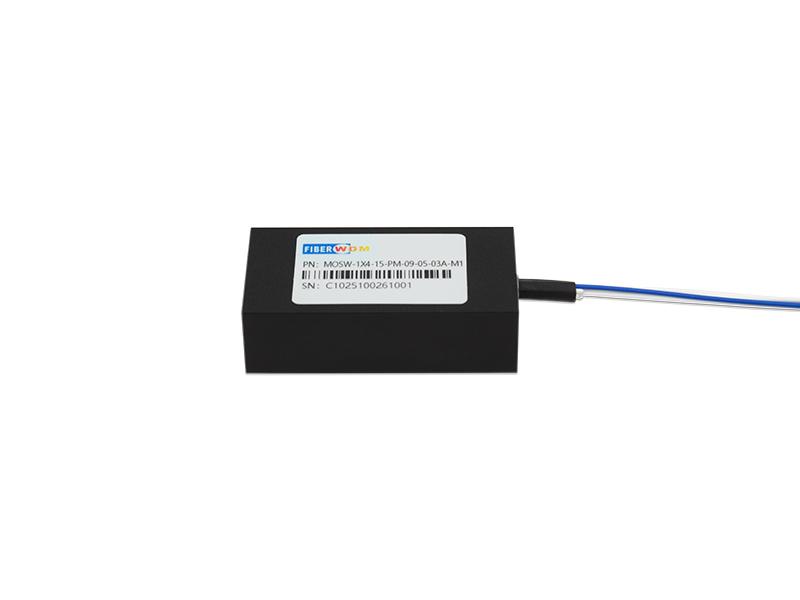

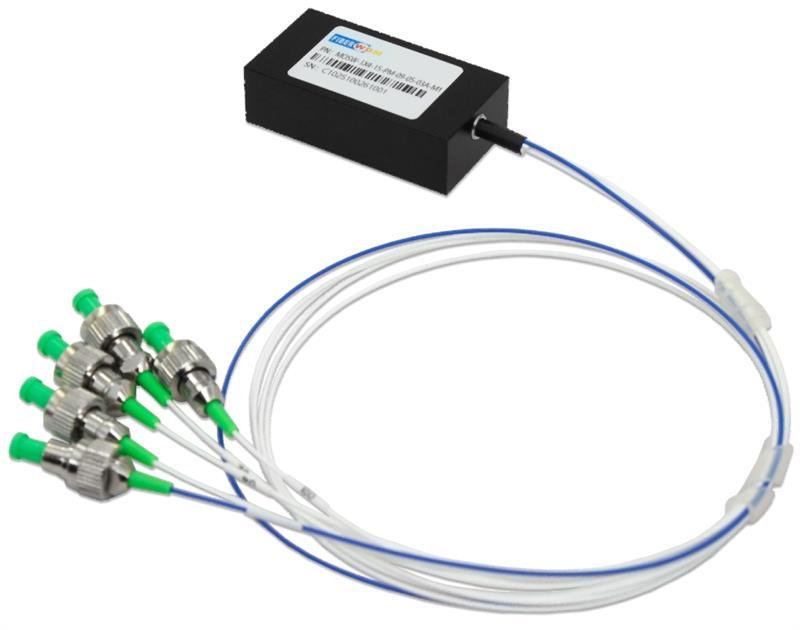

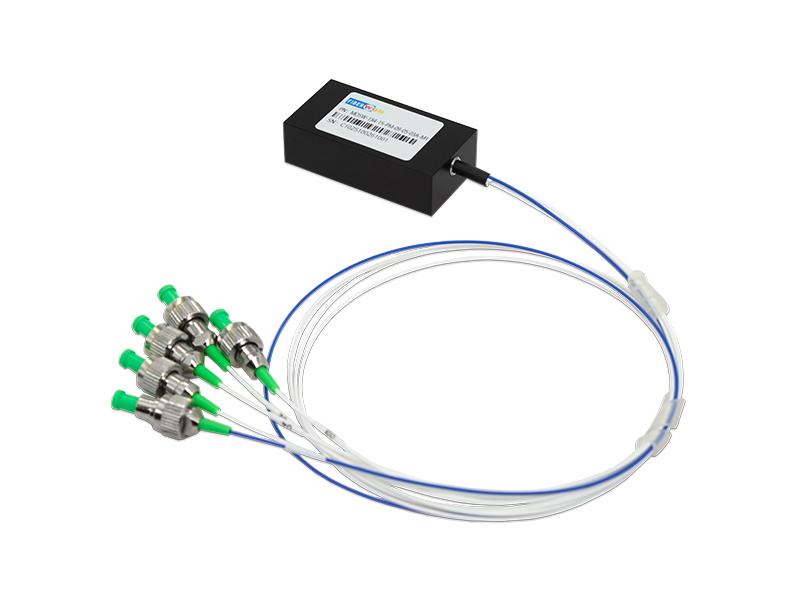

PM (mantenimiento de polarización) MOSW-1X4-15-PM-09-05-03A-M1

Interruptor óptico MEMS 1X4 PM, paquete de módulo, voltaje de conducción de 5 V, 1550 nm,

Corning Tubo suelto de fibra PM1550 de 0,9 mm, 0,5 m de longitud, entrada y salida FC/APC

Conector 54,1*13,7*24,7 mm

El interruptor óptico MEMS 1xN se basa en tecnología de sistemas microelectromecánicos. Permite la selección de canal entre una fibra de entrada y hasta N fibras de salida mediante la rotación del espejo MEMS.

El interruptor es bidireccional y también puede utilizarse como selector Nx1. El interruptor óptico ofrece un funcionamiento altamente fiable, duradero y de larga duración en un formato compacto.

Características

• Durabilidad y confiabilidad comprobadas de MEMS
• Factor de forma compacto
• Tiempo de conmutación rápido
• Cumple con las especificaciones Telcordia GR-1073-CORE y RoHS
• Interfaz de control UART/TTL o UART/RS232

Aplicaciones

• Enrutamiento de red óptica
• Intercambio de recursos en aplicaciones de prueba y medición
• Protección y restauración de redes ópticas

Especificaciones de rendimiento óptico

Nota: 1.IL se mide en CWL, 23 ℃.
2.La repetibilidad se define después de 100 ciclos.
3. Excluyendo conectores y agregando 0,3dB IL para un par de conectores.
4. IL es para banda única. La banda dual añade 0,3 dB.

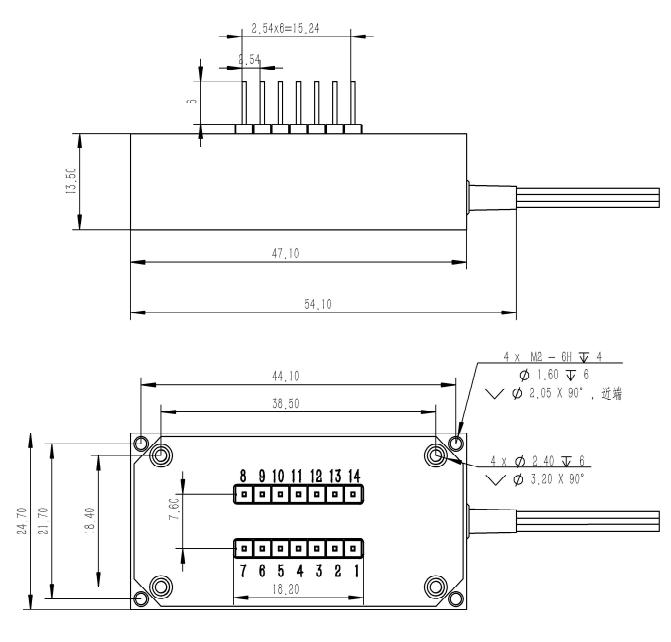

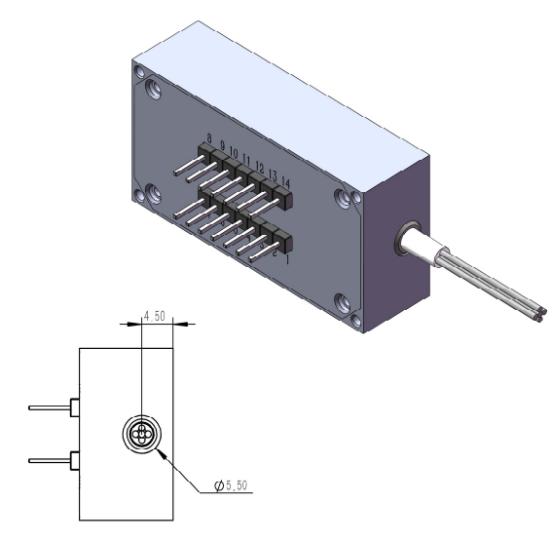

Diagrama de dimensiones

M1: Para M1X4

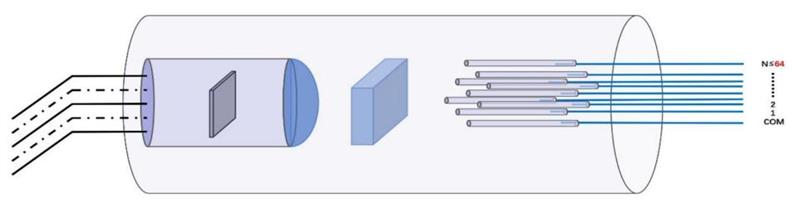

Ruta óptica

El interruptor óptico MEMS 1x128 es un producto sin bloqueo. Al retirar la tensión, el espejo vuelve a su posición inicial y la entrada se desacopla de cualquier canal de salida. El principio de conmutación de trayectoria óptica se muestra en la figura a continuación.

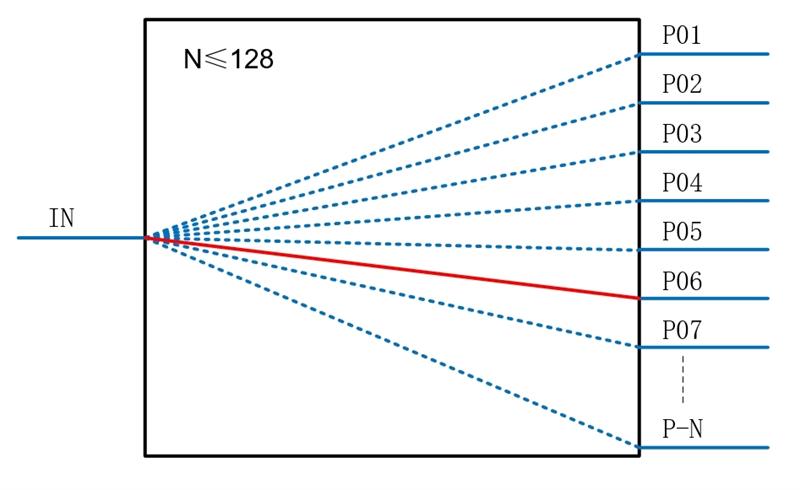

Sistema de conmutación óptica multicanal 1×N

Requisito electrónico

Definición de pin

Definición de firmware

1) Parámetro UART 115200,8,1,N

2) Todas las instrucciones de envío terminan con , todas las instrucciones de respuesta terminan con content.

(Ingrese con '\r', el código ASCII es 13, el código hexadecimal es 0x0D)

(La nueva línea está representada por '\n', el código ASCII es 10 y el código hexadecimal es 0x0A)

Instrucción de cambio de canal

Consultar número de producto

Consultar número de serie

Descripción de la interfaz de comunicación paralela

El módulo 14PIN tiene 6 pines de control TTL (D0~D5) y hasta 64 canales.

Utilice TTL para controlar los pines D0~Dx para seleccionar el canal TTL y cambiar canales con flancos descendentes STROBE.

Las definiciones de selección de canales se muestran en la siguiente tabla:

Versión de firmware: C4-1, V01

Información de pedidos

Preguntas frecuentes:

P: ¿El producto admite la comunicación bidireccional?

R: Sí, el interruptor tiene un diseño bidireccional. Puede utilizarse como interruptor óptico 1x4 y también, en sentido inverso, como selector 4x1.

P: ¿Cuántos canales admite como máximo la interfaz de control paralelo?

R: A través de un total de 6 pines de control TTL (D0~D5), puede admitir la selección de hasta 64 canales (los canales 1~64 corresponden a diferentes combinaciones de niveles de pin).
