MEMS Optical Switch

/ MXN MEMS Optical Switch

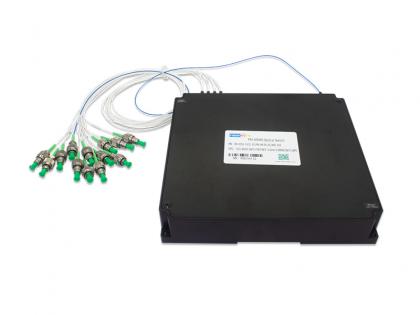

MEMS Fiber Optical Switch
MEMS Fiber Optical Switch MEMS Fiber Optical Switch MEMS Fiber Optical Switch MEMS Fiber Optical Switch MEMS Fiber Optical Switch

MXN MEMS Optical Switch

características

  • Durabilidad y fiabilidad comprobados de MEMS
  • factor de forma compacta
  • TTL UART interfaz
  • Calificado a Telcordia Gr-1073-Core y rohs

aplicaciones

  • Selección de ruta óptica
  • Asautomatic bastidor de distribución óptica

Pregunte ahora Descargar
  • Detalle del producto

MEMS MEMS SUMPTICO ÓPTICO OXC

MEMS MEMS MEMS El interruptor óptico se usa en la conexión cruzada óptica, OXC Aplicación. Es También se llama Matric óptico Cambiar. Permite las selecciones de canal entre las fibras de entrada M y la salida N Fibras.

FIBERWDM's MEMS modular Modo único OXC se basa en la industria comprobada, larga vida, MEMS confiable 1xn Interruptor óptico Componentes. cada uno mxn OXC consiste en m 1xn OSW y n 1xm OSW.

Configuraciones del producto



Nota: M * n requiere menos que 1024.

Especificaciones ópticas

parámetro

valor

unidad

Nota

longitud de onda

1290 ~ 1330

1525 ~ 1568

1600-1650

Nuevo Méjico

o el cliente especifique

Longitud de onda de prueba

1310 / 1550 / 1625 o 1650

Nuevo Méjico

MXN

8x8 / 8x16 / 16x16 / 16x32

M * n≤1024

pérdida de inserción

4x4

≤1.4 @S

db

@ Cwl, 23 ° C

Sin conectores

@S: 13 o 15 o 16

@D: 13 y 15 o 15 y 16

(Si con conectores o soporte @d, IL aumentó por 0.4dB)

4x8

≤1.6 @S

8x8

≤1.8 @S

8x16

≤1.9 @S

12x12

≤2.0 @S

16x16

≤2.0 @S

16x32

≤2.3 @S

24x24

≤2.5 @S

pérdida de devolución

≥45

db

o el cliente especifique

Repetibilidad

≤0.1

db

crosstalk

≥50

db

o el cliente especifique

Pérdida de dependencia de la polarización.

≤0.4

db

Pérdida de dependencia de la longitud de onda

≤0.6

db

@ Cwl ± 20nm, 23 ° C

Pérdida de dependencia de la temperatura.

≤0.8

db

cambiar de tiempo

≤15 @ 16x16

≤25 @ 24x24

Sra

un conjunto de enlace de configuración

EG: M1-N12

durabilidad

≥1x10 9

ciclo

Poder óptico máximo

≤500

MW

Especificaciones eléctricas y mecánicas.

parámetro

valor

unidad

Nota

modo interruptor

Sin encierro

Control del voltaje

12

v

módulo

dimensión

150 × 150 × 20 @ 8x8

200x180x18 @ 16x16

200x180x18 @ 8x24

312x180x30 @ 24x24

mm

módulo

condiciones ambientales

parámetro

valor

unidad

Nota

temperatura de operacion

-5 ~ 65

° C

temperatura de almacenamiento

-40 ~ 85

° C

OPERACIÓN HUMEDAD

5 ~ 95

% Rh

humedad de almacenamiento

5 ~ 95

% Rh

Pigtail and Conector Tipo / Longitud

parámetro

valor

unidad

Nota

Tipo de fibra

G657A2 o g657b3 250um fibra desnuda

Fibra Pigtail (todos Puertos)

250um fibra o 900um tubo suelto

Fibra Longitud (todos Puertos)

1.00 ± 0.05

metro

o el cliente especifique

Optical Conector (todo Puerto)

ninguno

o el cliente especifique

Dibujos mecánicos

8x8 OXC MEMS Optical Swtich
8x8 OXC MEMS Optical Swtich

8x8 OXC MEMS ÓPTICO SWTICH

16x16 OXC MEMS Optical Swtich
16x16 OXC MEMS Optical Swtich

16x16 OXC MEMS ÓPTICO SWTICH


24x 24 OXC MEMS Optical Swtich

24x 24 buey C mems óptico SWTICH
