Las 4 canales de fibra única (8 ondas) CWDM Mux Demux están diseñados por FiberWDM, las ondas de un lado son: RX 1470NM a 1530NM/ TX 1550NM a 1610NM, y las ondas de B Side son: RX 1550NM a 1610NM/ TX 1470NM a 1530NM; Es un dispositivo CWDM pasivo y una caja LGX enchufable, puede enchufar el rack 2SLOT 1U, admitir el negocio de diferencia de 8 canales en una fibra óptica para la transmisión punto a punto de bi-dirección.

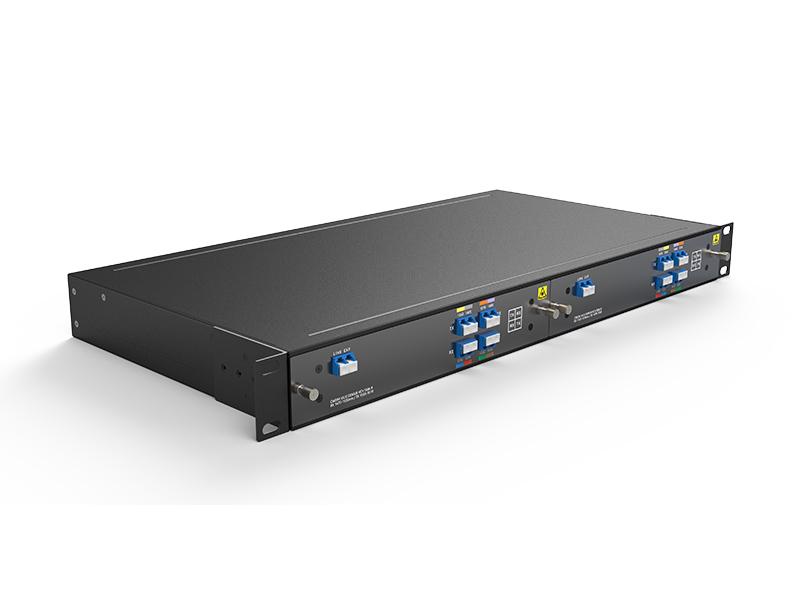

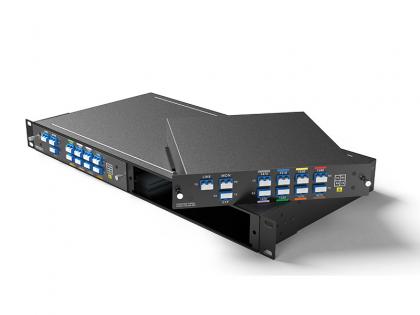

4 canales de fibra individual (8waves) 1470-1610NM CWDM MUX/DEMUX, LC/UPC, LGX PLUN-IN Box y 2Slot 1U Rack
Las 4 canales de fibra individual (8 ondas) CWDM Mux Demux están diseñados en Fibra, Las ondas de un lado son: RX 1470nm a 1530nm/ Tx 1550nm a 1610 nm, y las ondas del lado B son: RX 1550nm a 1610 nm/ Tx 1470nm a 1530 nm; Es el dispositivo CWDM pasivo y la caja LGX enchufable, puede conectar el rack 2SLOT 1U, admitir el negocio de diferencia de 8 canales en la transmisión de fibra de fibra Única-Dirección-Dirección a punto
Funciona en transmisión y televisión, IDC, finanzas, gobierno, nube, datos masivos y otras industrias, donde los recursos de fibra óptica son raros
Panel de productos

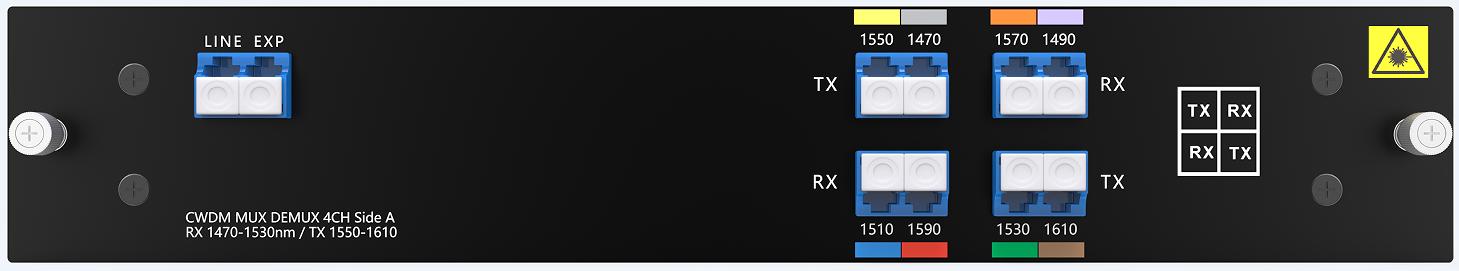

Lado de una sola fibra de fibra 4ch CWDM Mux/ Demux

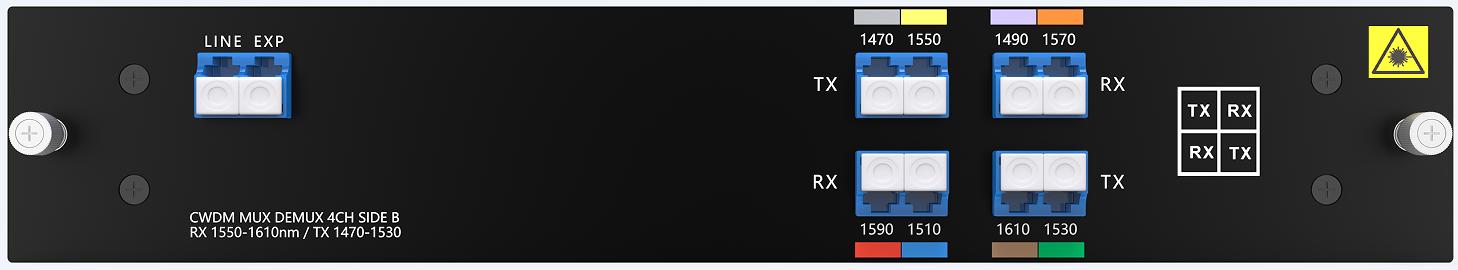

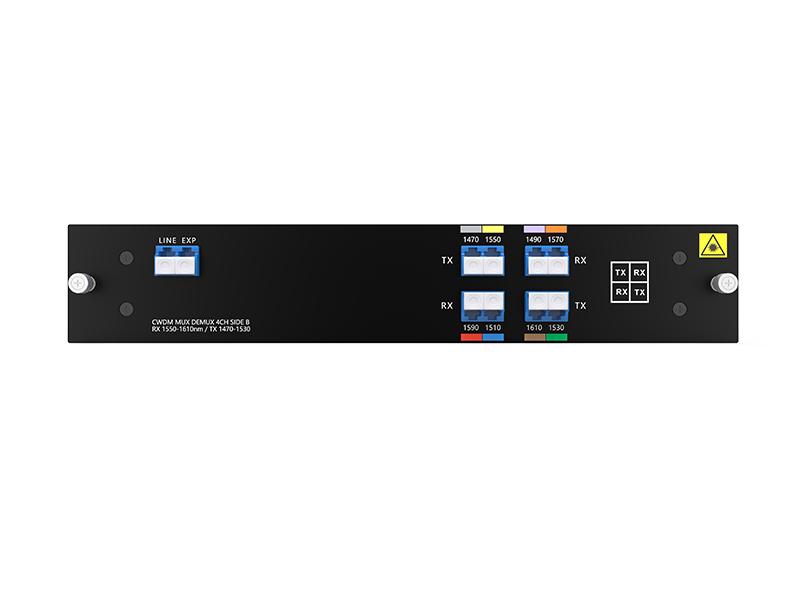

Lado B Fibra única de 4ch CWDM MUX/ Demux
El puerto MON es para monitoreo de enlaces de red o monitoreo de energía, una solución fácil de problemas sin afectar el tráfico

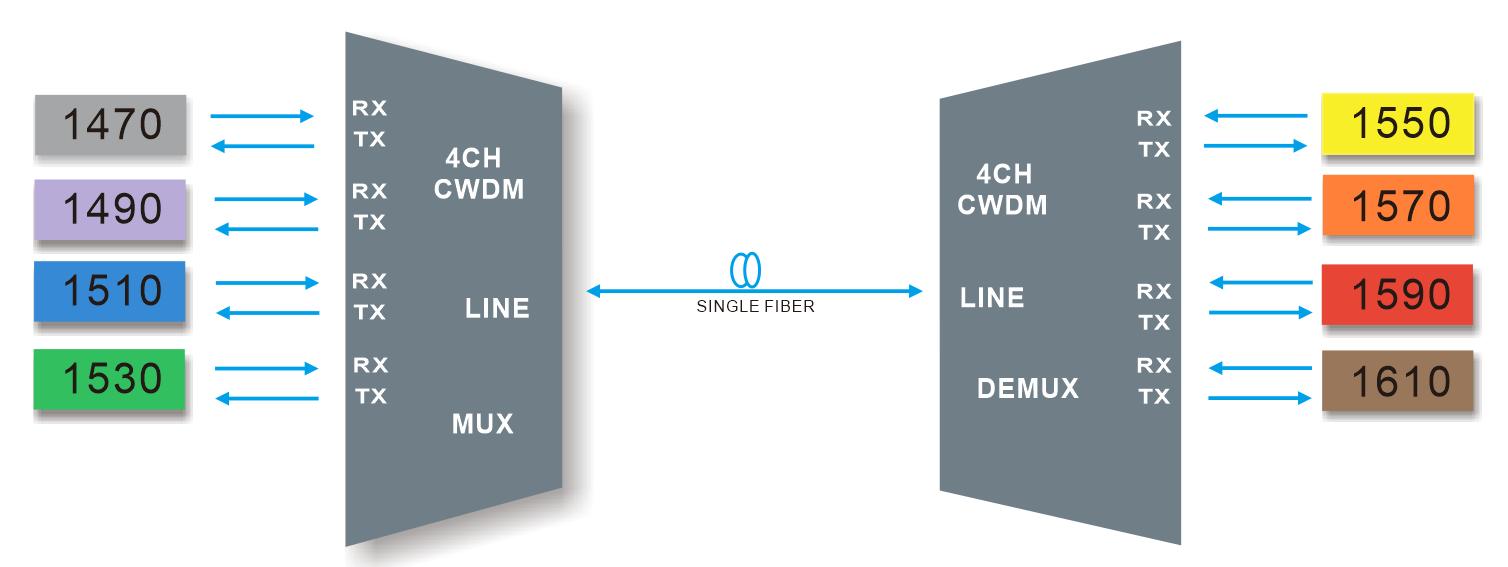

Enlace de línea
Transmisión de fibra única 4chcwdm mux/ demux
4 canales (8 ondas) CWDM Mux/Demux, deben usarse en pares, que transmiten y reciben diferentes longitudes de onda, admiten 4 canales de diferencia de diferencia, aplicaciones como 1g/10g Ethernet, SDH/SONET y 8/4/2/1G, en dos fibras ópticas para la transmisión punto a punto
Especificación de producto
Longitud de onda | 1470-1610 nm | Espaciado de canales | 20 nm |
Banda de pase de canal | ± 6 5 nm | Tecnología | TFF (filtro de película delgada) |
Pérdida de inserción | ≤2 4db | Longitud de onda central Exactitud | ± 0 05 nm |
Pérdida de retorno | ≥ 45dB | Directividad | ≥ 45dB |
Dispersión del modo de polarización | ≤ 0 1ps | Pérdida dependiente de la polarización | ≤ 0 3DB |
Aislamiento del canal | Adyacente ≥30dB | Temperatura | Operación-40to85 ° C Almacenamiento -40 a 85 ° C |

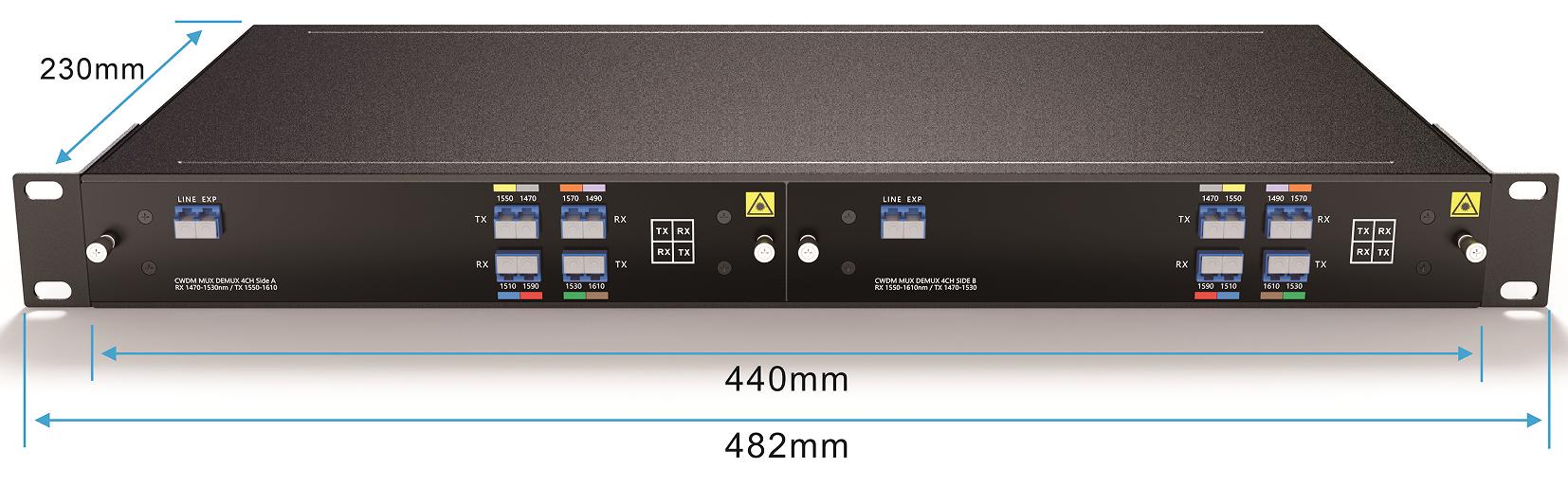

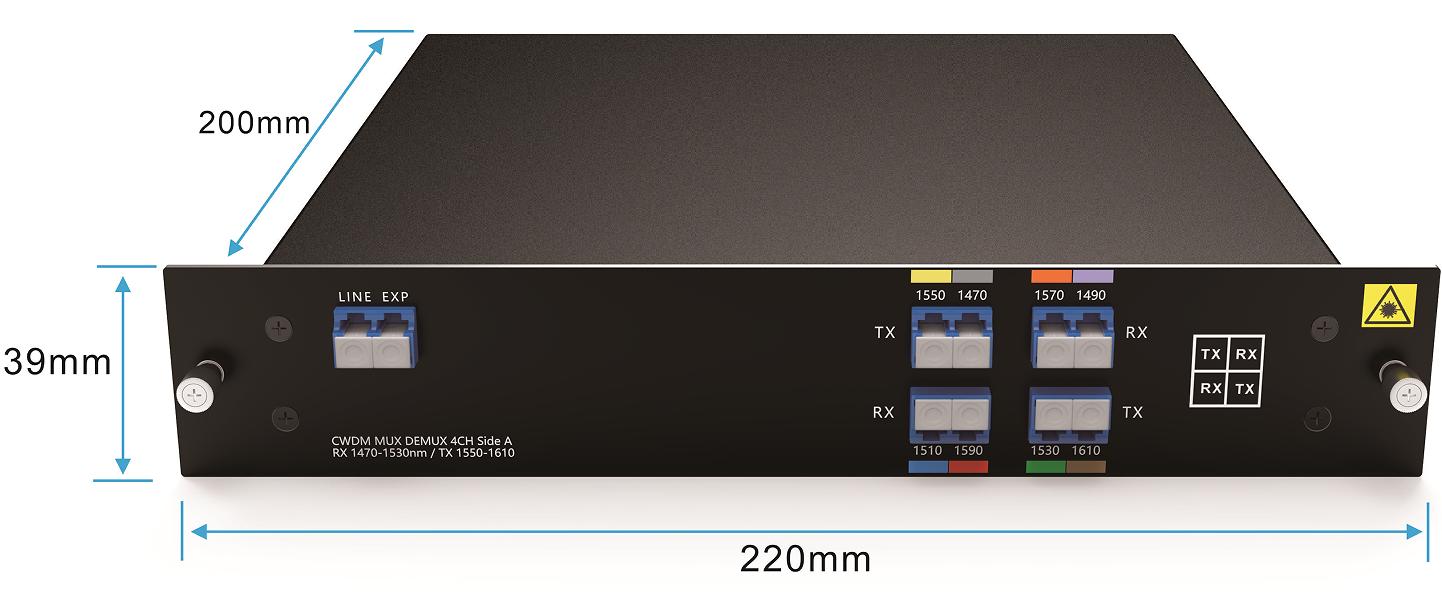

Peso neto | Box LGX 0 5 kg 2Slot 1u Rack 1 5 kg | Dimensiones (HXWXD) | LGX Box 190*200*39 mm 2Slot 1u Rack 44*440*230 mm |
Nota: especificado con conectores

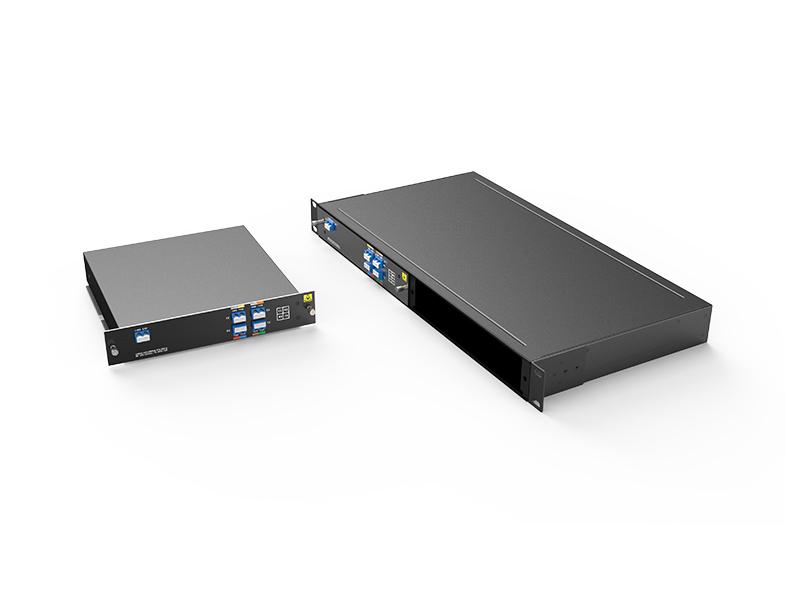

Información del paquete

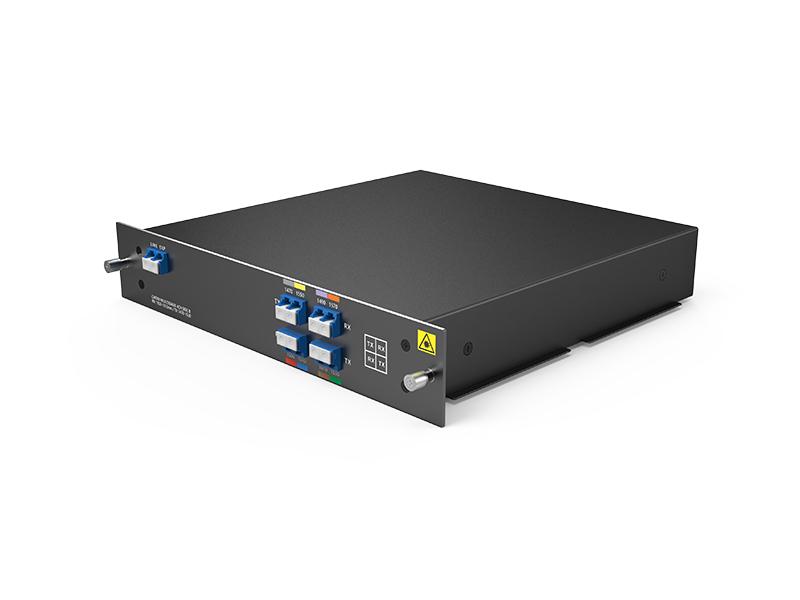

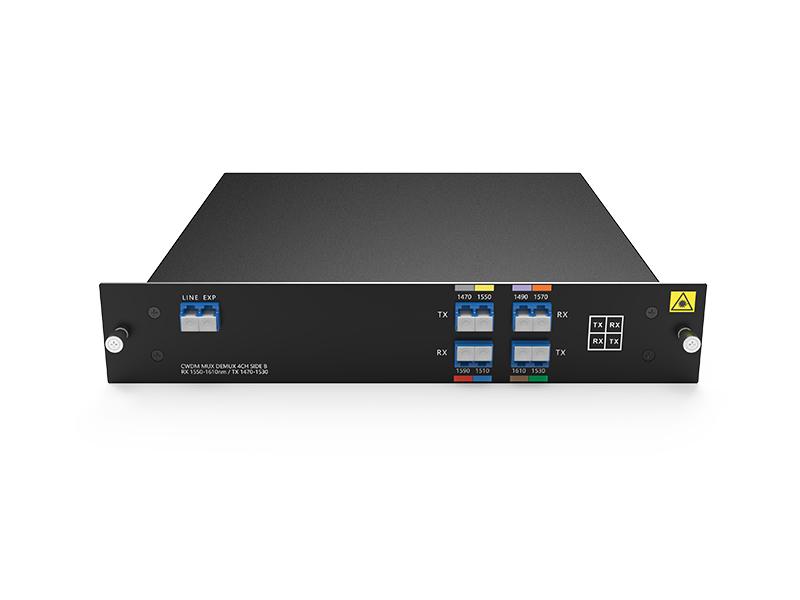

Caja LGX enchufable

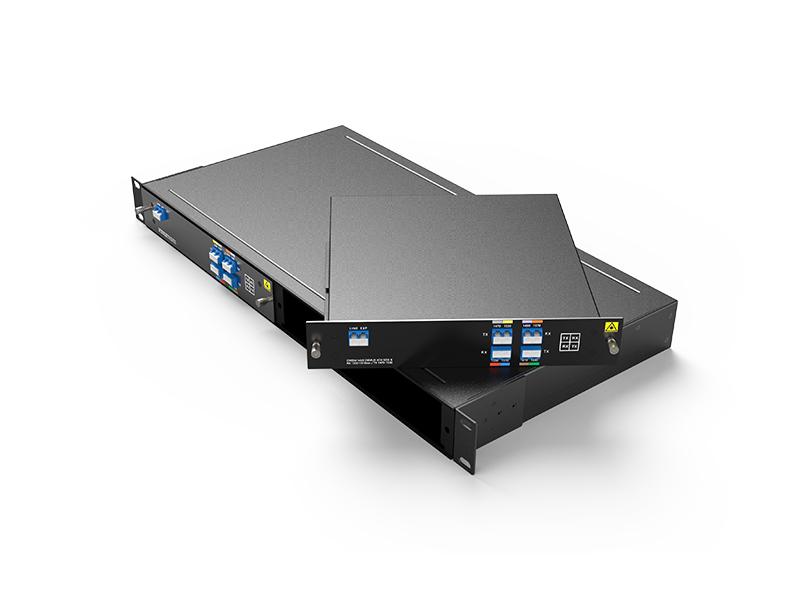

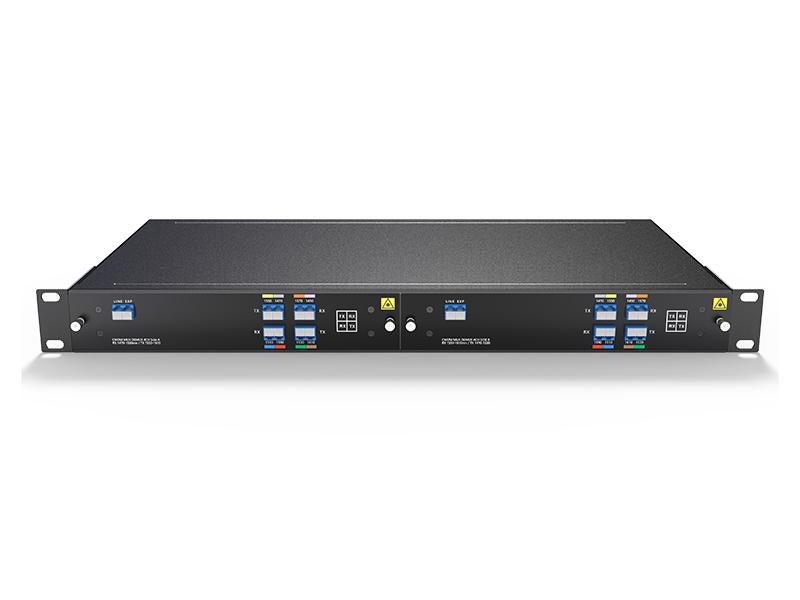

Rack de 2 ranuras para 1U para caja LGX
Información de pedido:
Producto No | Descripción del Producto |
CM8-1U01-4761A | CWDM Mux/Demux 4Ch 8Waves (RX1470NM ~ 1530NM/TX1550NM ~ 1610NM), Fibra única, LC/UPC, Lado de caja LGX enchufable A A |
CD8-1U01-4761B | CWDM Mux/Demux 4Ch 8Waves (RX1550NM ~ 1610NM/TX1470NM ~ 1530NM), Fibra única, LC/UPC, Lado de la caja LGX de enchufación B |
1U02-2LGX | Rack 1u de 19 "pulgadas con 2 ranura para la caja LGX enchufable, 440*230*44 mm |
Nota: Diseño personalizado de Wesupport, contáctenos por correo electrónico.
