Transceptor óptico 400G QSFP-DD DR4 SM MPO12

Transceptor óptico 400G QSFP-DD DR4 SM MPO12

Características

Interfaz óptica serie QSFP-DD

Interfaz eléctrica 8x50G PAM4 reprogramada 400GAUI-8
Conector MPO-12 con extremo en ángulo de 8°
Hasta 500 m en SMF con FEC

Cumple con QSFP-DD MSA

Factor de forma QSFP-DD conectable en caliente
Cumple con CMIS5.2

Protocolo de soporte

Cumple con la especificación IEE802.3.bs 400GBASE-DR4

Bajo consumo de energía

Menos de 10,5 W en un rango de temperatura de 0 a 70 ℃

Aplicaciones

Ethernet de 400 Gbps
Centro de datos
InfiniBand se interconecta

Pregunte ahora

Categorías

Productos populares

Detalle del producto

Especificación 400G OSFP DR4

400G, QSFP-DD, MPO12 APC, 1310nm SMF, hasta 500m.

400G QSFP-DD DR4

Diagrama de bloques funcional

400G QSFP-DD DR4

Descripción general

RQDD-400G-DR4 es un transceptor DR4 de Silicon Photonics 400G (4x100G). RQDD-400G-DR4 es un transceptor óptico de 425 Gb/s totalmente integrado para enlaces SMF de hasta 500 m. RQDD-400G-DR4 transmite datos de conformidad con la especificación de interfaz óptica IEEE Std802.3-2018 Sección 8 400GBASE-DR4. 400GBASE-DR4 especifica el uso de modulación de amplitud de pulso (PAM4) de 4 niveles a 53,125 Gbaud operando en cuatro canales paralelos con una longitud de onda en el rango de 1304,5-1317,5 nm. La velocidad de bits por carril es de 106,25 Gb/s, lo que produce una velocidad de datos agregada de 425 Gb/s mediante PSM a los puertos de transmisión del conector MPO-12. Los carriles ópticos recibidos están en paralelo desde los puertos del conector MPO-12 de recepción al PIN-PD integrado en el PIC (circuito integrado fotónico) para recuperar el PAM4 para la interfaz con la interfaz eléctrica mediante un amplificador de transimpedancia (TIA) montado en superficie al PIC.

Índices absolutos máximos

Parámetro	Símbolo	mín.	máx.	Unidad
Temperatura de almacenamiento	ts	-40	85	°C
Temperatura de funcionamiento de la caja	Arriba	0	70
Humedad relativa de almacenamiento (sin condensación)	RH	-	85	%
Voltaje de suministro	vcc	0	3.6	V
Umbral de daño del receptor, por carril	PRdmg		5.0	dBm

Condiciones de funcionamiento recomendadas

Parámetro	Símbolo	mín.	máx.	Unidad
Temperatura del caso operativo	TC	0	70	°C
Humedad relativa (sin condensación)	RH	5	85	%
Voltaje de la fuente de alimentación	vcc	-3.135	3.465	V
Corriente de suministro	CPI		3182	mamá
Consumo total de energía	ordenador personal		10.5	W.
Tasa de bits	BR		425	Gbps

Interfaz óptica del transmisor

Parámetro	Exactitud	Unidad
Temperatura del transceptor medida internamente	+/-3	℃
Voltaje de suministro del transceptor medido internamente	+/-3	%
Corriente de polarización Tx medida	+/-10	%
Potencia de salida de transmisión medida	+/-3	dB
Rx medido recibido potencia óptica promedio	+/-3	dB

Interfaz óptica del receptor

Parámetro		Símbolo	mín.	Típico	máx.	Unidad
Velocidad de datos por carril		BR		53.125		GBD
Formato de modulación			PAM4
Longitud de onda central		λ	1304.5	1311.0	1317.5	Nuevo Méjico
Umbral de daño		THD	5			dBm
Potencia de recepción promedio, cada carril			-5.9		4.0	dBm
Potencia de recepción promedio, cada carril			-5.9		4.0	dBm
Reflectancia del receptor		RR			-26	dB
Sensibilidad del receptor, cada carril1		SEN	Máx.(-3,9, SECQ-5,3)			dBm
Sensibilidad del receptor estresada, cada carril		SRS			-1.9	dBm
LOS Rx	LOS Afirmar		-15		-7,9	dBm
	LOS Desafirmar				-7,5	dBm
	Histéresis LOS		0,5			dB

Nota:

1. La sensibilidad del receptor es informativa y está definida para un transmisor con un valor de SECQ. Medido con señal de prueba de conformidad en TP3 para BER = 2.4E-4 Pre-FEC.

Características de entrada del módulo

Parámetro	mín.	Típico	máx.	Unidad
Voltaje de suministro	3.135		3.465	V
Impedancia diferencial de entrada	90	100	110	Ω
Oscilación de entrada de datos diferencial			880	mVpp
Oscilación de salida de datos diferencial			900	mVpp
Tasa de error de bit			2.4E-4
Nivel lógico de entrada alto	2		vcc	V
Nivel lógico de entrada bajo	0		0,8	V
Nivel lógico de salida alto	Vcc-0.5		vcc	V
Nivel lógico de salida bajo	0		0,4	V

Precisión del monitor de diagnóstico digital

Las siguientes características se definen sobre las condiciones de funcionamiento recomendadas.

Parámetro	Exactitud	Unidad
Temperatura del transceptor medida internamente	+/-3	℃
Voltaje de suministro del transceptor medido internamente	+/-3	%
Corriente de polarización Tx medida	+/-10	%
Potencia de salida de transmisión medida	+/-3	dB
Rx medido recibido potencia óptica promedio	+/-3	dB

Dimensiones del paquete

400G QSFP-DD DR4

Información sobre pedidos

Número de pieza	Rango de temperatura	Distancia	Tipo de fibra	E/O	O/E
RQDD-400G-DR4	0 a 70 ℃	500m	SMF	Sif DFB	PIN de sifón

Etiquetas relacionadas :

Formato de modulación PAM4
módulos transceptores ópticos
Módulo transceptor óptico de alta velocidad
transceptor de fibra óptica

¿Quieres saber sobre este producto?

ENVIAR UN Mensaje

dejar un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Sujeto : Transceptor óptico 400G QSFP-DD DR4 SM MPO12
Tu Tel/WhatsApp
Su correo electrónico *
Escribe tu pregunta :

Productos relacionados

1.6T OSFP224 DR8

ROS224-1T6-DR8 está diseñado para transmitir y recibir enlaces de datos ópticos seriales de hasta 212.5 Gbps de velocidad de datos (por canal) mediante el formato de modulación PAM4 sobre fibra monomodo. Es un módulo transceptor enchufable en caliente de pequeño formato integrado con un modulador Sipho de alto rendimiento. Cumple con las especificaciones Ethernet 1600G y OSFP MSA.

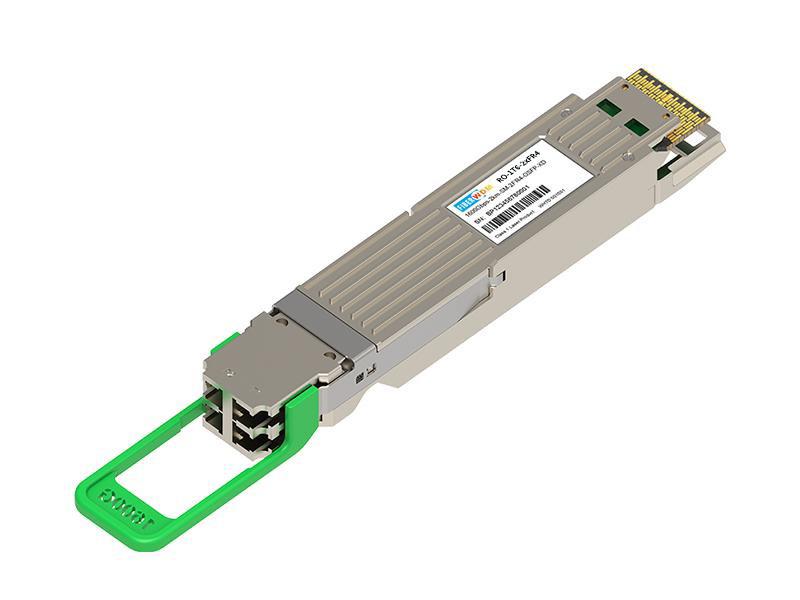

1.6T OSFP-XD DR8+

ROSXD-1T6-DR8+ está diseñado para transmitir y recibir enlaces de datos ópticos seriales con una velocidad de datos de hasta 212,5 Gb/s (por canal) mediante el formato de modulación PAM4 sobre fibra monomodo. Es un módulo transceptor enchufable en caliente de pequeño formato integrado con un láser EML de alto rendimiento. Cumple con las especificaciones Ethernet 1600G y la MSA OSFP-XD.

1.6T OSFP-XD DR8

ROSXD-1T6-DR8 está diseñado para transmitir y recibir enlaces de datos ópticos seriales con una velocidad de datos de hasta 212,5 Gb/s (por canal) mediante el formato de modulación PAM4 sobre fibra monomodo. Es un módulo transceptor enchufable en caliente de pequeño formato integrado con un láser EML de alto rendimiento. Cumple con las especificaciones Ethernet 1600G y la MSA OSFP-XD.

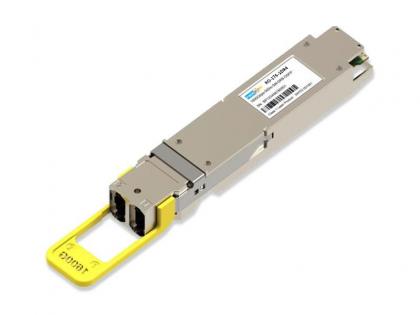

Transceptor óptico OSFP1600 2xDR4 500M 1.6T 1600G
