Acoplador de fibra estrella 8X8

Acoplador de fibra estrella 8X8

  • Pérdida de inserción baja
  • Alto índice de extinción
  • Alto aislamiento de canal
  • Alta estabilidad y confiabilidad


  • Detalle del producto

Acoplador de fibra estrella 8 × 8

Los acopladores en estrella N × N son bastante útiles en redes ópticas de alta velocidad y acceso múltiple. FIBERWDM Puede admitir un módulo acoplador en estrella 8X8, que tiene múltiples puertos de entrada de 8 canales y puertos de salida de 8 canales. Se utiliza para distribuir uniformemente cada señal de entrada a los puertos de salida.

Características

  • Pérdida de inserción baja
  • Amplia longitud de onda de funcionamiento
  • Tamaño compacto
  • Excelente estabilidad ambiental &

Especificación

Longitud de onda de funcionamiento

1310 & 1550nm

Banda de paso del canal

1310 & 1550 ± 20 nm

Canal

8X8

Relación de división

INCLUSO

Pérdida de inserción

≤10.8dB

Pérdida dependiente de la polarización (PDL)

≤0.6dB

Uniformidad de pérdida (UF)

< 1.8dB

Directividad (Dir)

≥55dB

Pérdida de retorno (RL)

≥50dB

Temperatura

En funcionamiento: -20 ~ +70 ℃

Almacenamiento: -40 ~ +85 ℃

Tipo de fibra

SMF-28e u otro

Tipo de coleta

2.0mm 1.0M u otro

Dimensiones (Al x An x Pr)

120 * 80 * 18mm

tipo de conector

SC / APC u otro

Diagrama

8x8 Star Coupler

Diagrama de acoplador en estrella 8x8

Información del paquete



CAJA ABS 120 * 80 * 18


¿Quieres saber sobre este producto?

ENVIAR UN Mensaje
dejar un mensaje

Si Usted está interesado en nuestros productos y desea saber más detalles, deje un mensaje aquí, le responderemos tan pronto como nosotros ... puedamos.

Productos relacionados

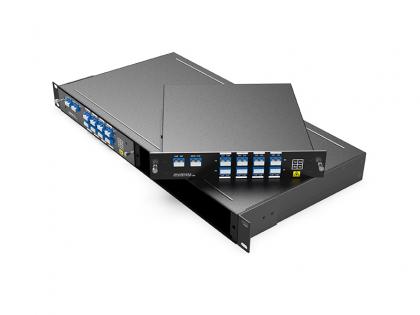

Single Fiber 8CH 16 Waves DWDM MUX/ DEMUX Multiplexor/demultiplexor DWDM de fibra única, 8 canales y 16 ondas, con expansión, puerto de monitorización de 1310 nm, LC/UPC, caja LGX y 2 ranuras para rack 1U.
