Carrete de fibra óptica FPV

Carrete de fibra óptica FPV

1. Convertidor de medios de fibra Sky and Ground

1.1 Ventaja del producto

• Fuerte capacidad antiinterferencias electromagnéticas

Los drones de fibra óptica transmiten datos a través de cables físicos, evitando por completo la amenaza de interferencias electromagnéticas.

• Transmisión de señal estable y eficiente

Las fibras ópticas ofrecen un ancho de banda de transmisión de datos extremadamente alto, lo que permite la transmisión simultánea de múltiples flujos de datos. Las señales de luz se propagan a una velocidad extremadamente alta en las fibras ópticas con una latencia extremadamente baja, lo que permite la transmisión en tiempo real de las imágenes del dron.

• Excelente ocultación

Los drones de fibra óptica no emiten señales electromagnéticas durante el vuelo. Su comunicación se basa en la transmisión de señales luminosas dentro de la fibra óptica, lo que los hace prácticamente indetectables desde el exterior y, por lo tanto, ofrecen una ocultación excepcional.

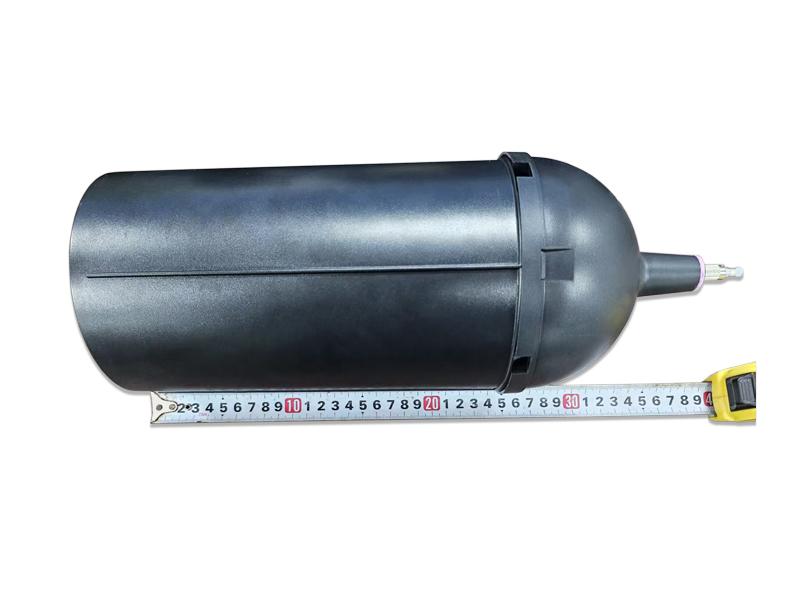

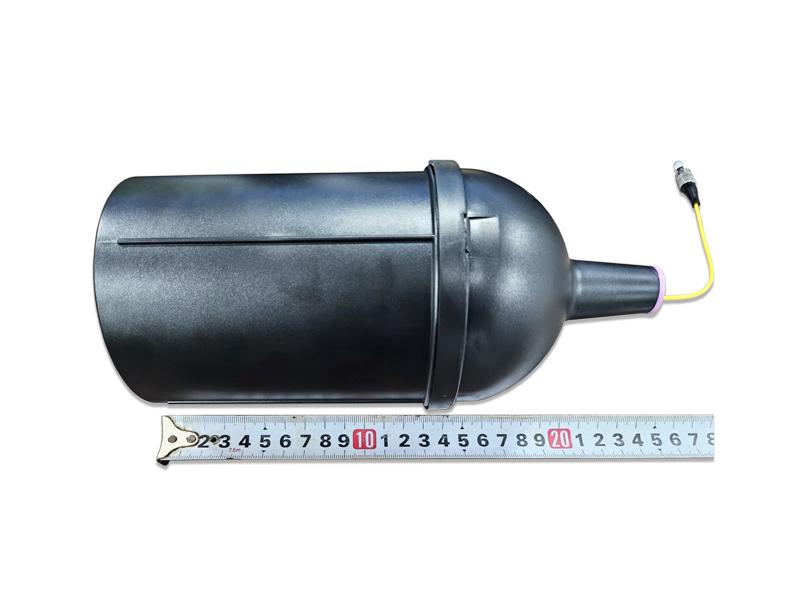

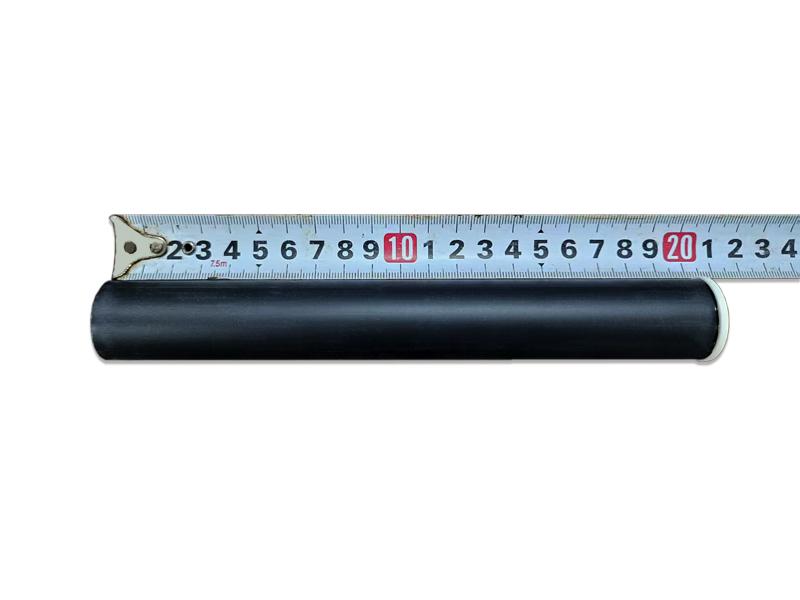

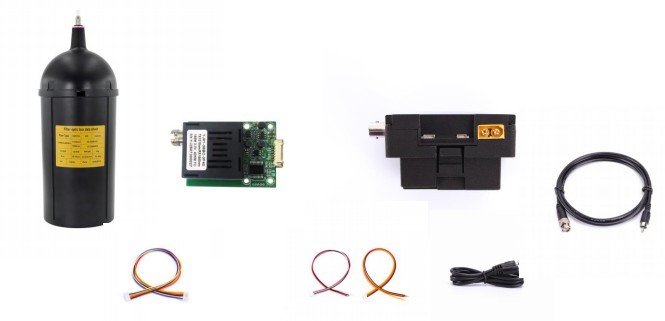

2. Carrete de fibra óptica para dron FPV

2.1 Parámetros de especificación

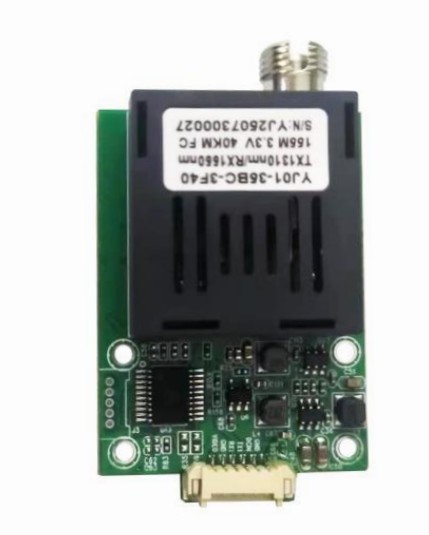

2.1.1 Transmisor de señal óptica (TX)

2.1.2 Receptor de señal óptica (RX)

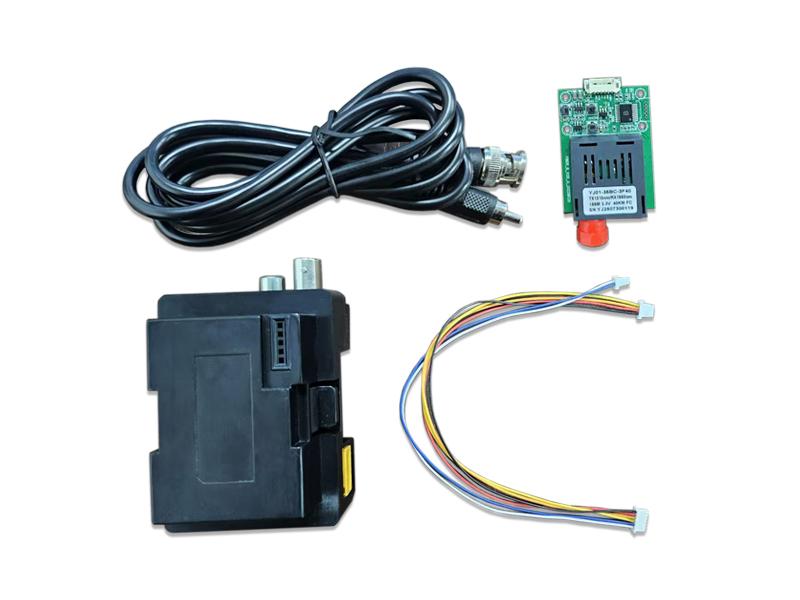

3.Configuración predeterminada:

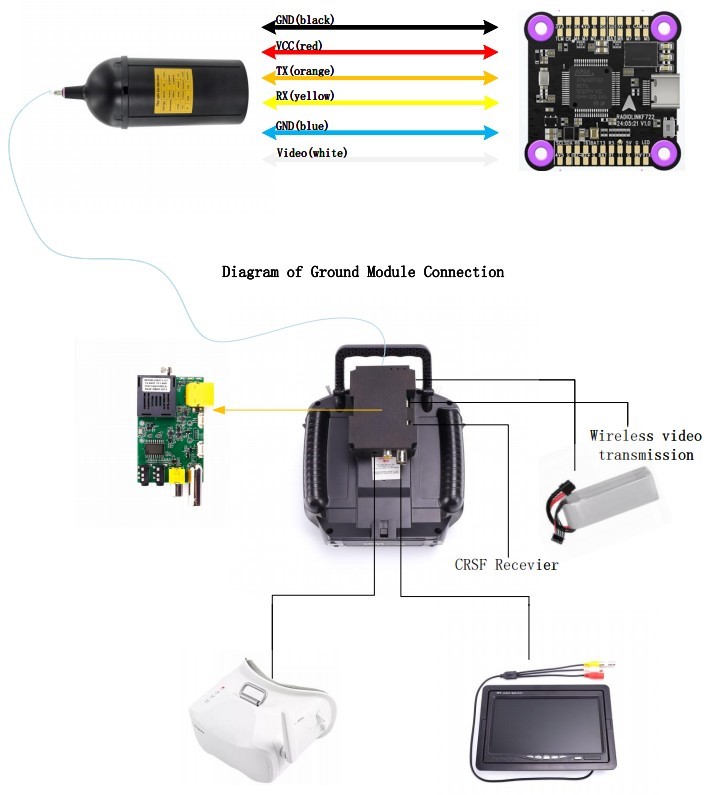

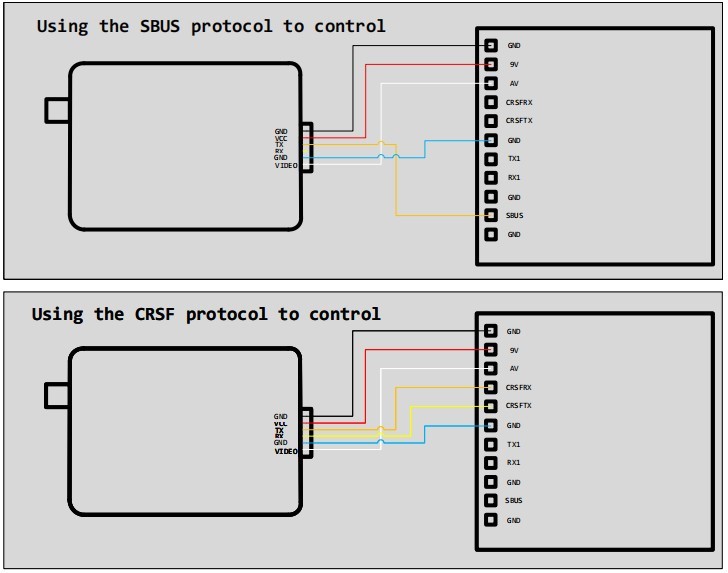

Diagrama de conexión del módulo Sky

Carrete de fibra óptica Controlador de vuelo

4. Instrucciones y diagramas de conexión

El transmisor del módulo Sky integrado (TX) MX1.25MM 6P se conecta al controlador de vuelo.

La estación terrestre se puede controlar a través de dos métodos: CRSF inalámbrico y SBUS cableado, y solo se permite un método de control por vuelo.

Nota: Las imágenes son solo de referencia; el método de cableado específico dependerá de la placa del controlador de vuelo.

Número de serie de configuración de velocidad y número de puerto RX

El UART a utilizar depende de la definición de la placa de control de vuelo.

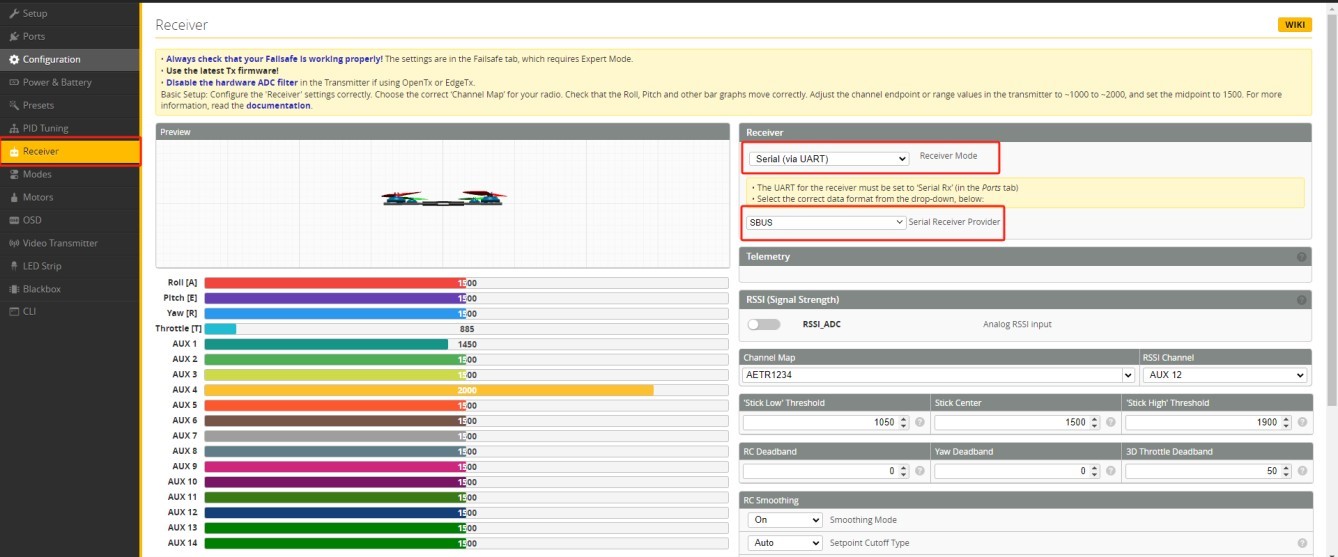

Establezca el protocolo del receptor en UART y SBUS/CRSF

5. Módulo de tierra

La estación terrestre se puede controlar a través de dos métodos: CRSF inalámbrico y SBUS cableado, y solo se permite un método de control por vuelo.

Tenga en cuenta que el inalámbrico mencionado aquí se refiere al hecho de que el extremo de tierra y el control remoto usan una conexión inalámbrica, mientras que el cielo y el extremo de tierra todavía están conectados a través de un cable.

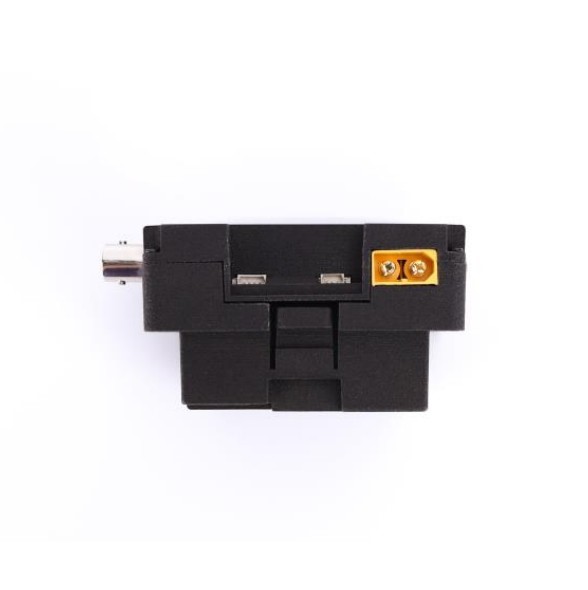

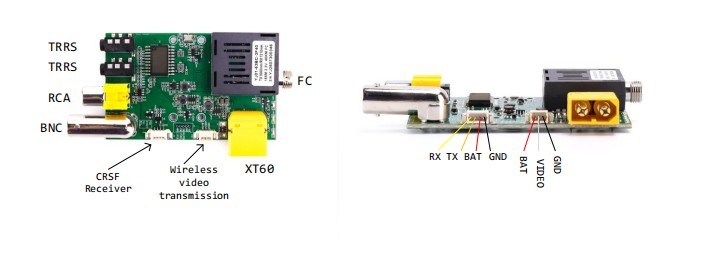

Introducción y definición de la interfaz del módulo de tierra

1. Interfaz de señal analógica

(1)Interfaz TRRS

Debido a la interfaz TRRS, existen dos definiciones de interfaz diferentes disponibles en el mercado. El terminal de tierra cuenta con dos interfaces TRRS. Al conectar un dispositivo de visualización mediante la interfaz TRRS, si este no muestra imagen, pruebe con la otra interfaz TRRS.

(2)Interfaz RCA

Cuando el dispositivo de visualización tiene una interfaz RCA, utilice la interfaz RCA en el terminal de tierra para la conexión.

(3)Interfaz BNC

Cuando el dispositivo de visualización tiene una interfaz BNC, utilice la interfaz BNC en el terminal de tierra para la conexión.

2. Control remoto (receptor CRSF)

Si se utiliza el protocolo CRSF para el control de comunicación, esta interfaz debe tener un receptor CRSF conectado.

3. Interfaz de transmisión de vídeo

Si se requiere transmisión de video inalámbrica, esta interfaz debe tener un módulo de transmisión de video inalámbrica conectado.

6.Configuración para la conexión al utilizar SBUS

Configuración del control de vuelo

1. El firmware de control de vuelo debe grabarse como la versión SBUS.

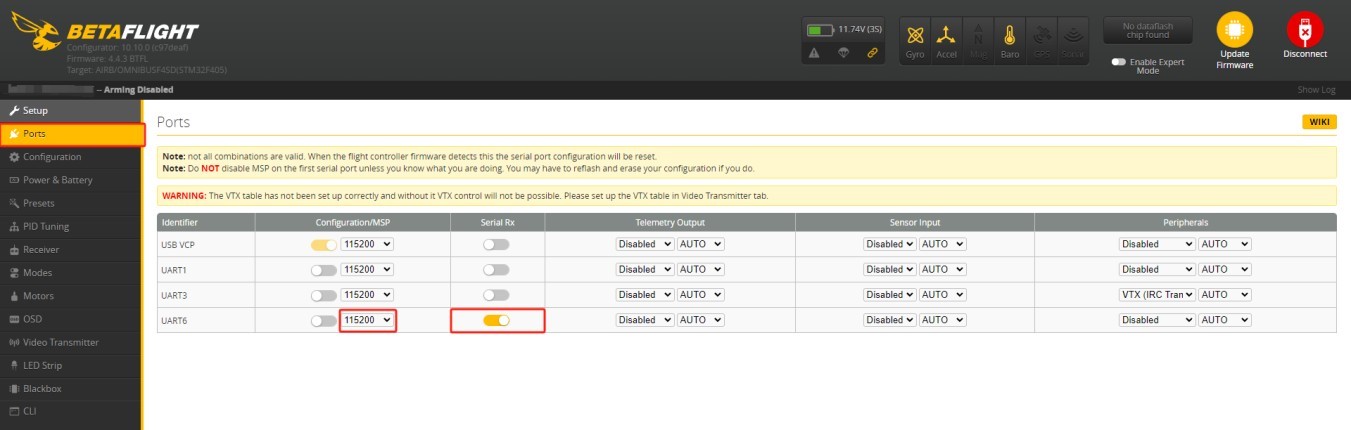

2. Selección de UART del control de vuelo: en la página de selección de puerto, se debe seleccionar el UART como Serial Rx. El UART a utilizar depende del UART utilizado actualmente por la placa de control de vuelo cuando se conecta al extremo aéreo.

Conexión del extremo del cielo

El puerto FC en la parte superior del cielo está integrado en el tubo de fibra óptica, mientras que el otro extremo tiene 6 pines de 1,25 mm. Debe conectarse a la posición correspondiente según la interfaz UART de la placa de control de vuelo.

Conexión del extremo de tierra

El extremo de tierra está integrado directamente en el compartimento JR del control remoto TX12. El puerto FC del extremo de tierra se conecta a la fibra óptica que sale del tubo. La interfaz de señal analógica en el extremo de tierra se selecciona según el dispositivo de visualización en uso, mediante un cable TRRS y un cable adaptador RCA a BNC. El extremo de tierra no requiere alimentación externa; puede alimentarse directamente del control remoto. Si se utiliza la alimentación del control remoto, es necesario asegurar que sea suficiente.

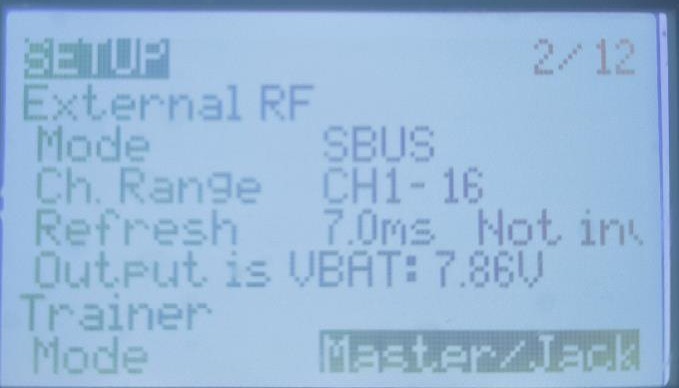

Configuración del control remoto TX12

La configuración de RF interna del control remoto está APAGADA, la configuración de RF externa es SBUS, la configuración de Actualización no está invertida y el modo de Entrenador está configurado en Maestro/Jack.

Consejos:

(1)Durante el vuelo, verifique que la salida de la fibra sea suave y que la salida del cable de fibra esté alejada de las hélices.

(2) Evite desaceleraciones y descensos bruscos. Evite giros con ángulos pequeños al descender. Evite descensos bruscos al girar. Estas operaciones pueden provocar que las hélices corten fácilmente la fibra.

(3) Evite enrollar la fibra en ángulos de curvatura pequeños cuando salga.

(4)La velocidad de vuelo deberá controlarse dentro de los 120 km/h.

(5)Antes de volar, asegúrese de que la correa y los clips del carrete de fibra se hayan soltado.

(6) Al despegar, acelere lentamente, evitando acelerar demasiado y girar en ángulos pequeños durante todo el vuelo. De lo contrario, la fibra se enreda fácilmente en las hélices. (7) Si se utiliza la fuente de alimentación del control remoto, es necesario asegurarse de que sea suficiente.
