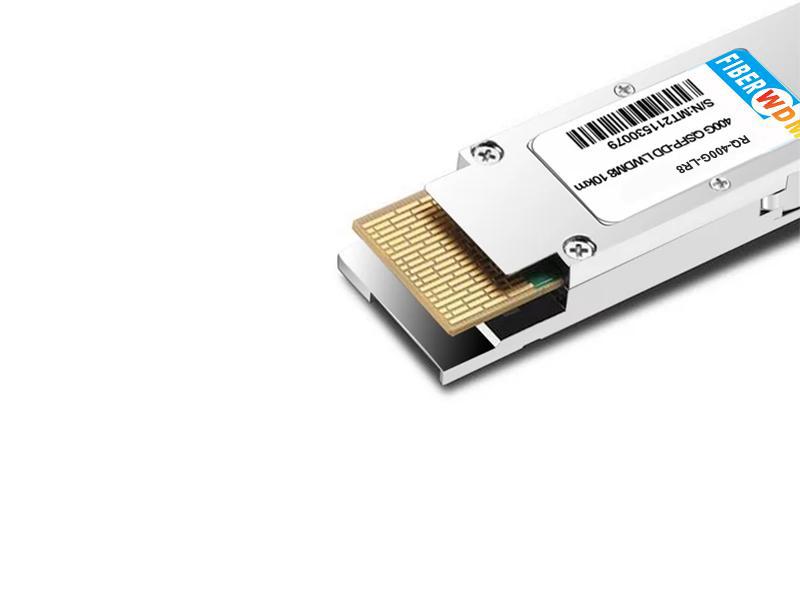

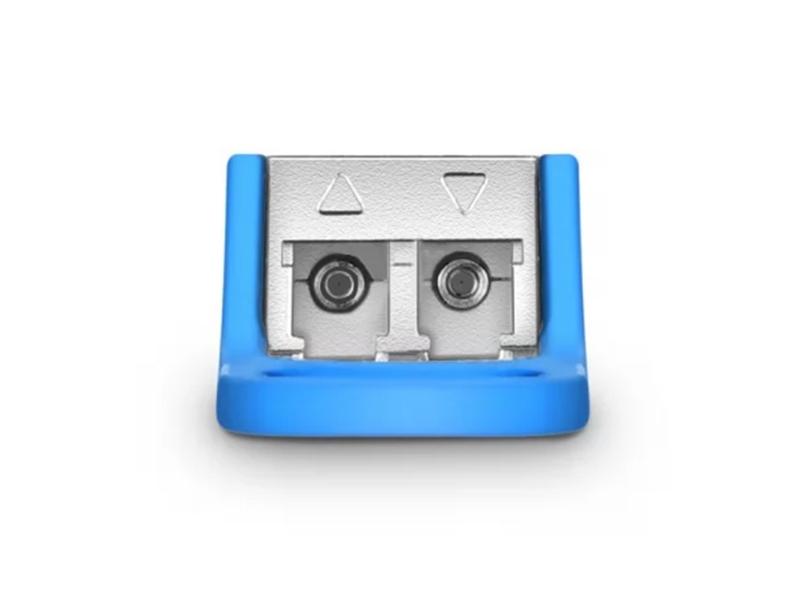

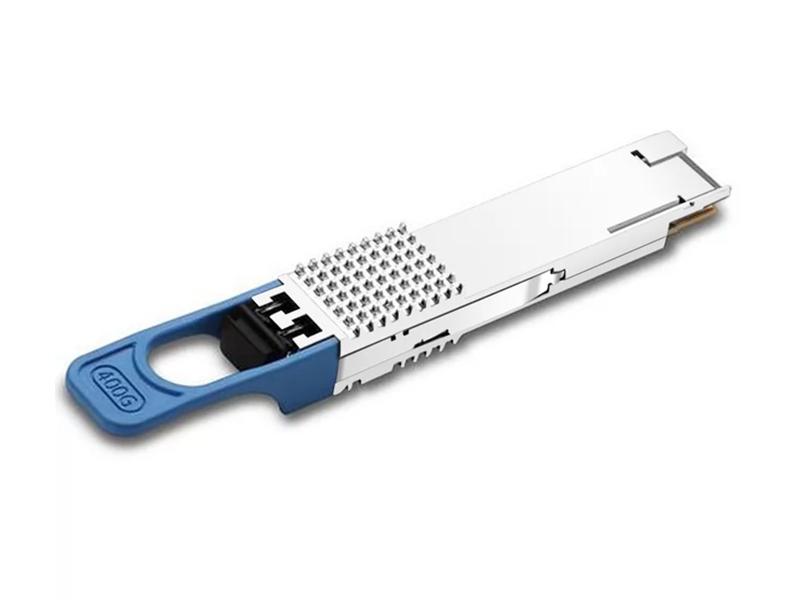

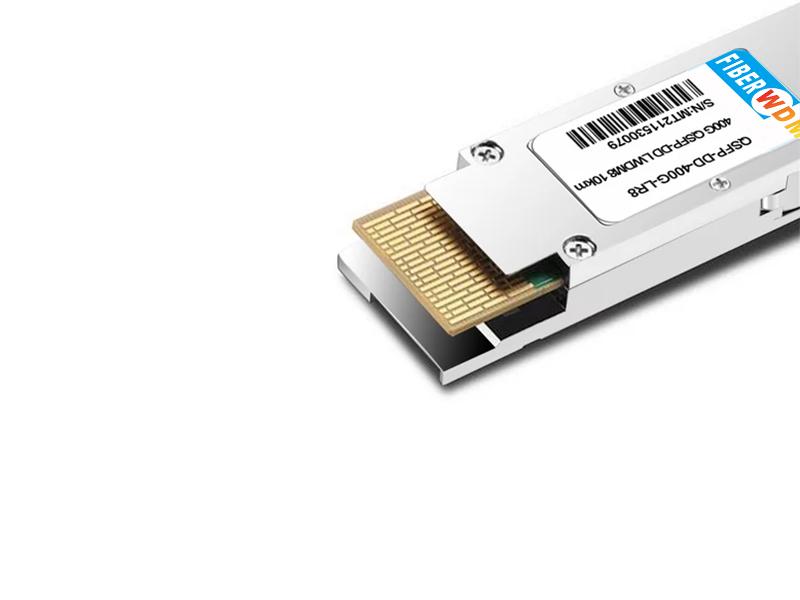

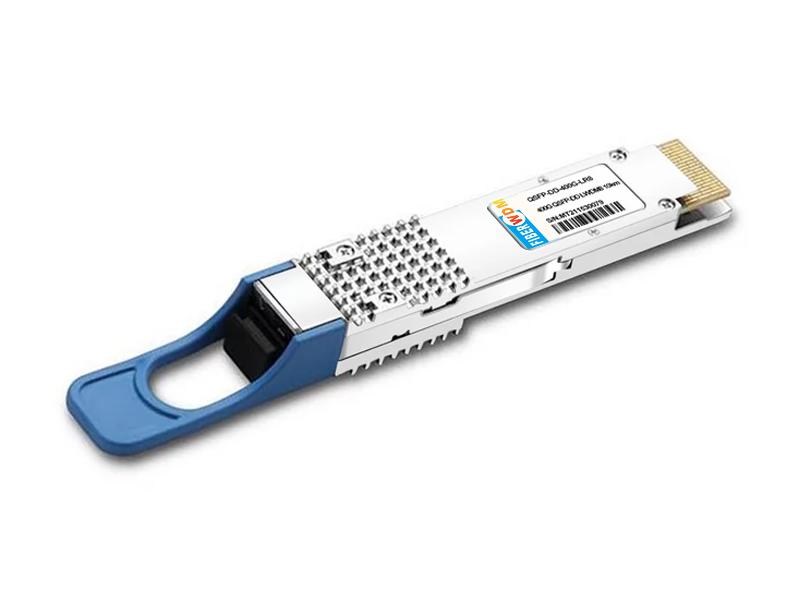

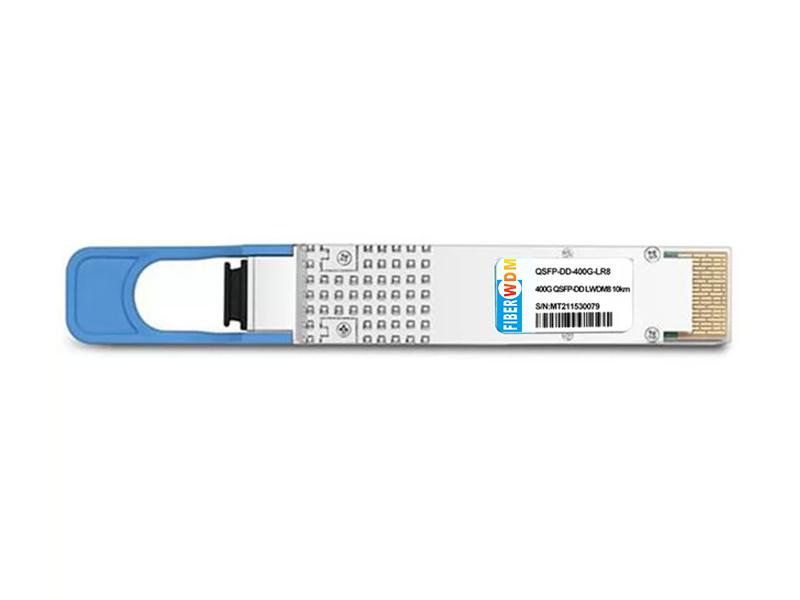

Transceptor óptico QSFP-DD 400G LR8 de 10 km
RQ-400G-LR8
El módulo QSFP-DD 400G LR8 está diseñado para aplicaciones de comunicación óptica de 10 km y cumple con el estándar IEEE 802.3cn para Ethernet 400GE. Este módulo incluye un transmisor óptico de 8 carriles, un receptor óptico de 8 carriles y un bloque de gestión de módulos con interfaces serie de 2 hilos. Las señales ópticas se multiplexan a una fibra monomodo mediante un conector LC estándar. El diagrama de bloques se muestra en la Figura 1-1.

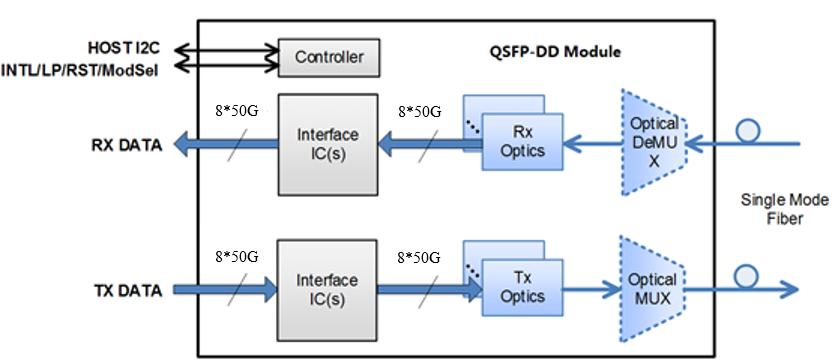

Figura 1-1 Diagrama de bloques del transceptor

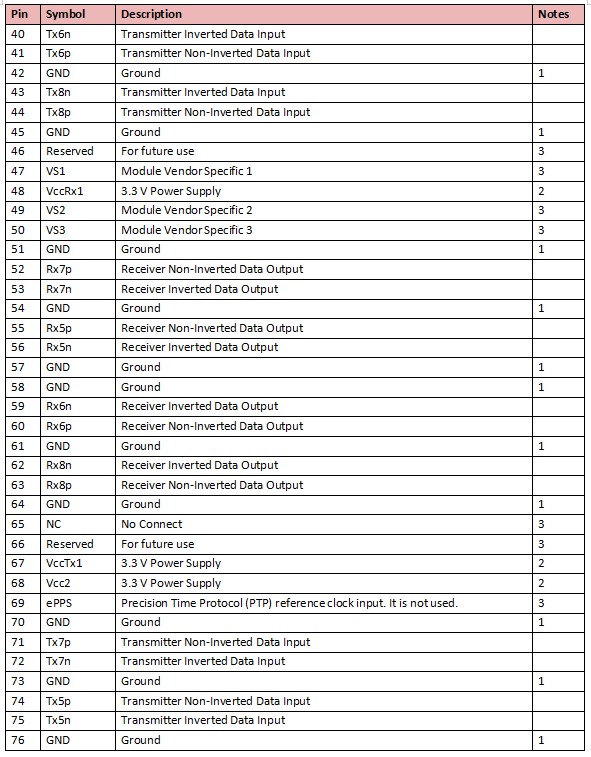

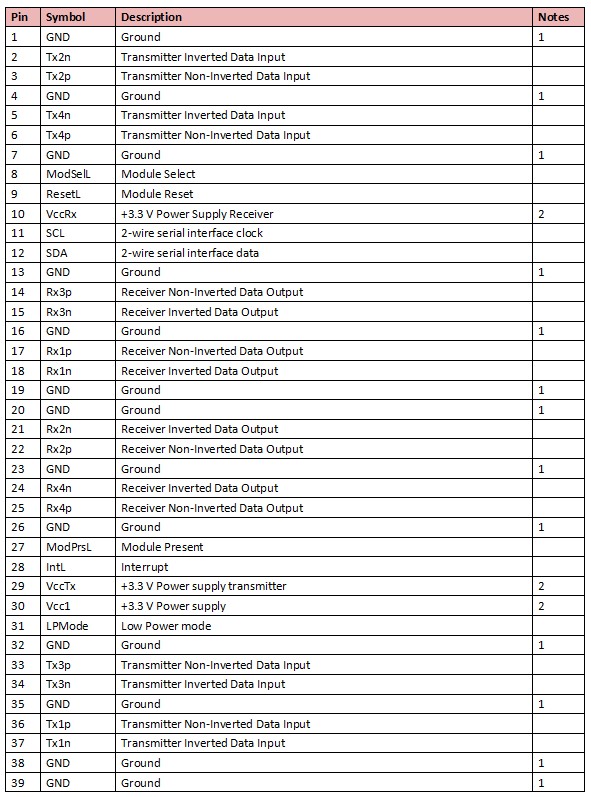

Descripciones de pines

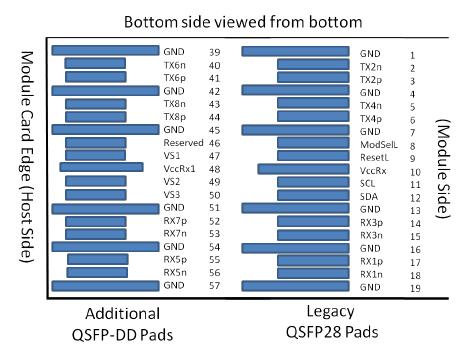

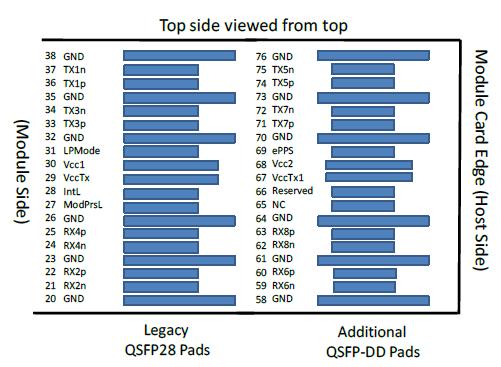

Figura 2-1 Conector compatible con MSA
Nota:
1. El módulo QSFP-DD utiliza tierra común (GND) para todas las señales y la alimentación. Todas las señales y voltajes del módulo son comunes dentro del módulo QSFP-DD, a menos que se indique lo contrario. Conéctelos directamente al plano de tierra común de la placa base.
2. VccRx, VccRx1, Vcc1, Vcc2, VccTx y VccTx1 se aplicarán simultáneamente. Requisitos definidos para el lado del host del conector de borde de la tarjeta host. VccRx, VccRx1, Vcc1, Vcc2, VccTx y VccTx1 pueden conectarse internamente dentro del módulo en cualquier combinación. Los pines Vcc del conector tienen una capacidad nominal de corriente máxima de 1000 mA cada uno.
3. Todos los pines específicos del proveedor, reservados y sin conexión pueden terminarse con una resistencia de 50 ohmios a tierra en el host. El pad 65 (sin conexión) debe dejarse sin conectar dentro del módulo. Los pads específicos del proveedor y reservados deben tener una impedancia a tierra mayor de 10 k ohmios y menor de 100 pF.

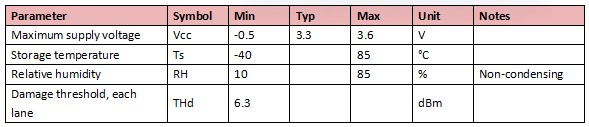

Calificaciones máximas absolutas
Cabe señalar que el funcionamiento por encima de cualquier valor máximo absoluto individual podría causar daños permanentes a este módulo.
Entornos operativos
Las características eléctricas y ópticas que se detallan a continuación se definen en este entorno operativo, a menos que se especifique lo contrario.

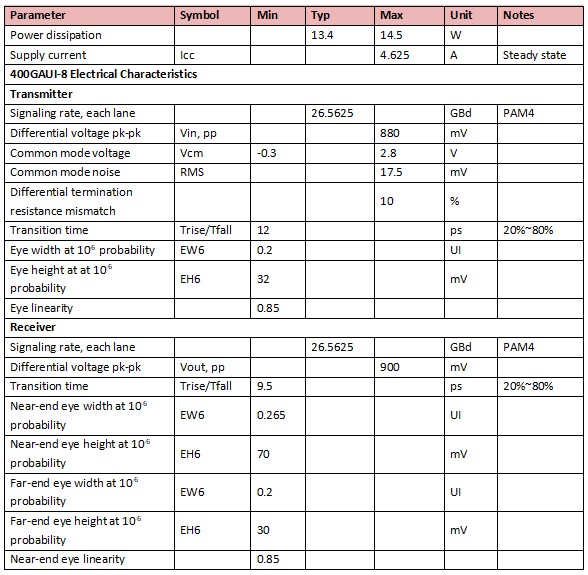

Características eléctricas
Nota: Las características eléctricas del 400GAUI-8 se refieren al CEI-56G-VSR-PAM4 de OIF-CEI-04.0.

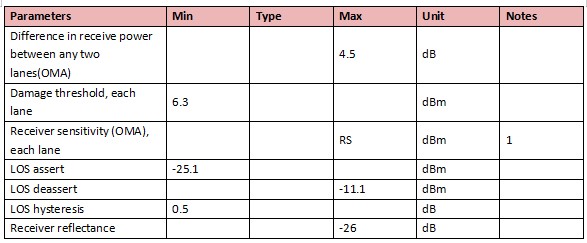

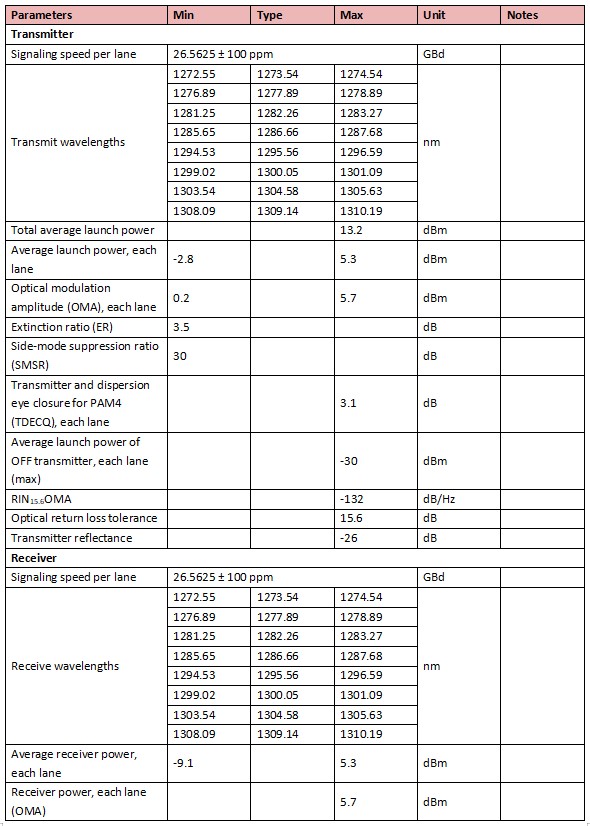

Características ópticas
Funcionamiento 400GBASE-LR8 (EOL, TOP = 0 a +70 °C, VCC = 3,135 a 3,465 voltios)
Nota: RS=máx (-6,6, SECQ-8) dBm, BER@2E-4
Definiciones de EEPROM
Consulte la especificación de la interfaz de administración común QSFP-DD, versión 4.0.

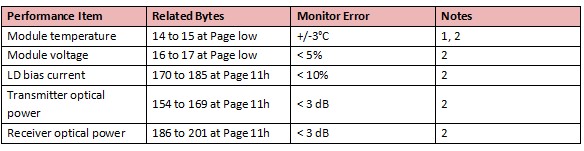

Funciones de monitorización de diagnóstico 3D
El módulo QSFP-DD 400G LR8 admite la interfaz de monitorización de diagnóstico (DMI) basada en I2C definida en el documento Especificación de interfaz de gestión común QSFP-DD Rev 4.0. El host puede acceder al rendimiento en tiempo real de la potencia óptica del transmisor y del receptor, la temperatura, la tensión de alimentación y la corriente de polarización.
Nota:
1. El punto de prueba de temperatura real está fijado en la carcasa del módulo alrededor del conjunto láser.
2. Rango completo de temperatura de funcionamiento.

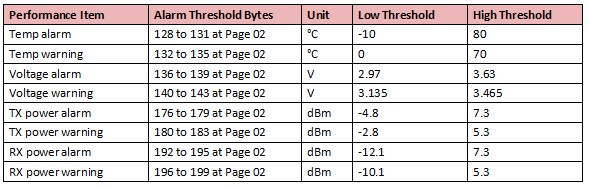

Umbrales de alarma y advertencia
El módulo QSFP-DD 400G LR8 admite la función de alarmas, que indica si los valores del rendimiento básico anterior son inferiores o superiores a los umbrales establecidos.
Especificaciones mecánicas

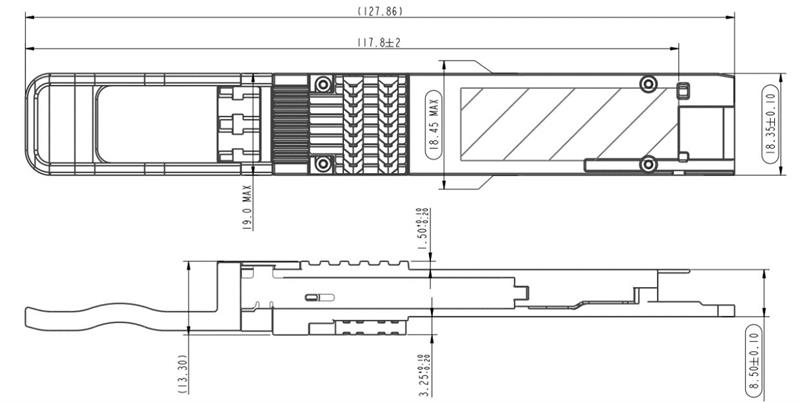

Figura 10-1 Dimensiones mecánicas
Información para realizar pedidos
