El RSFP56-50G-LR es un transceptor SFP56 de 50 Gb/s basado en láser DFB de 1310 nm. Está diseñado para transmitir y recibir datos ópticos hasta 10 km a través de fibra monomodo. El transceptor cumple con las normas SFF-8472, SFF-8402, SFF-8432 y las partes aplicables de SFF-8431. Las funciones de diagnóstico digital están disponibles a través de una interfaz serie de 2 hilos, como se especifica en SFF-8472.

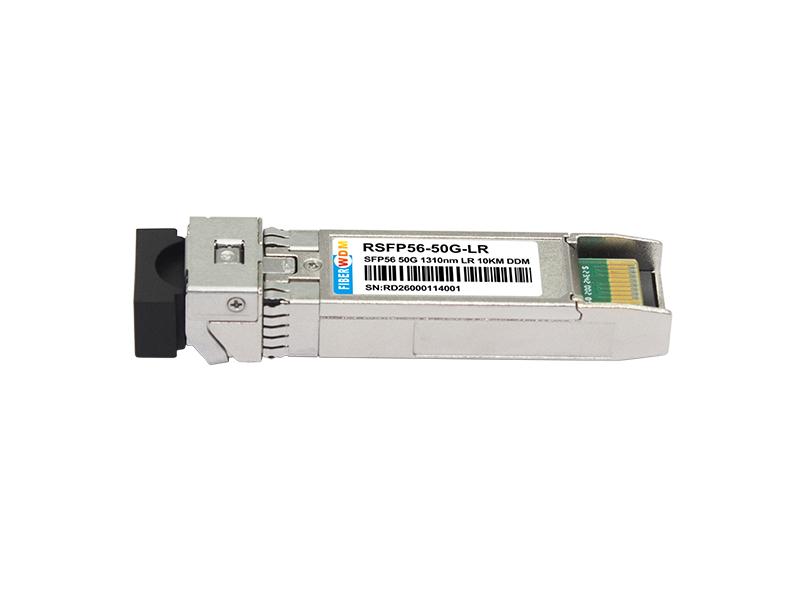

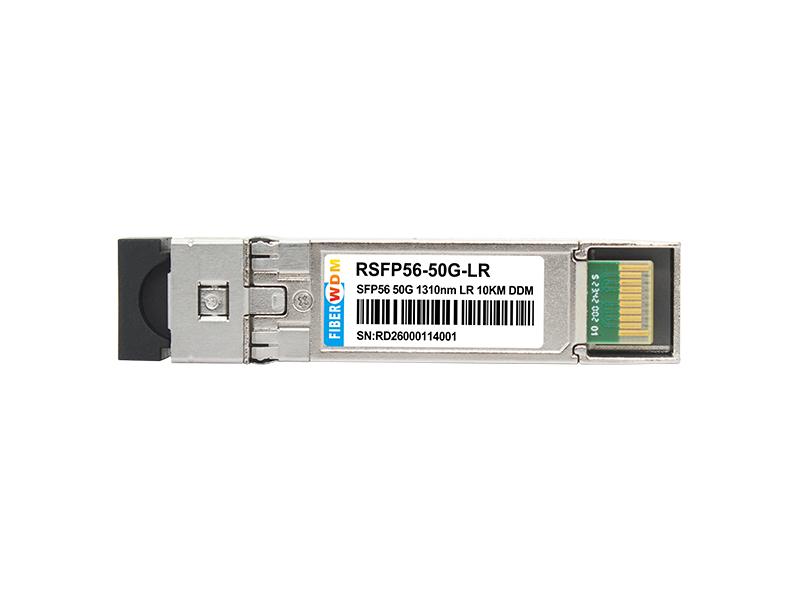

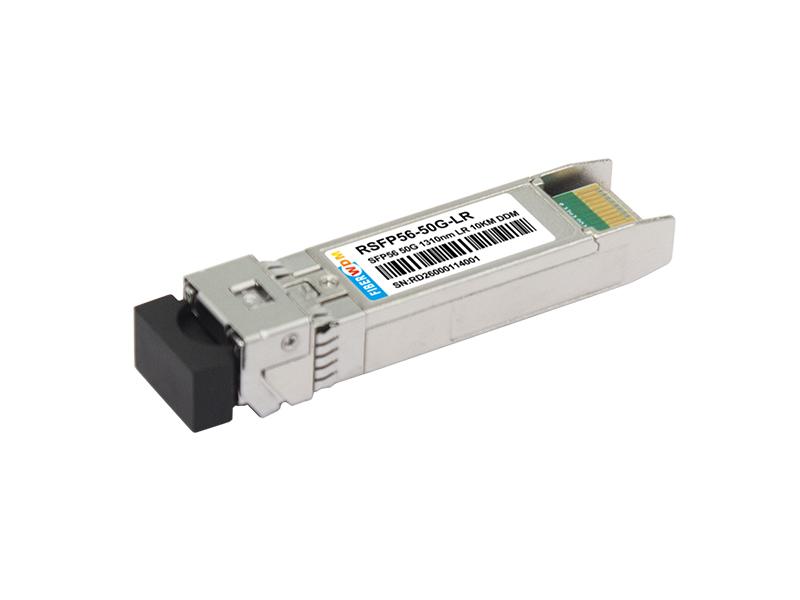

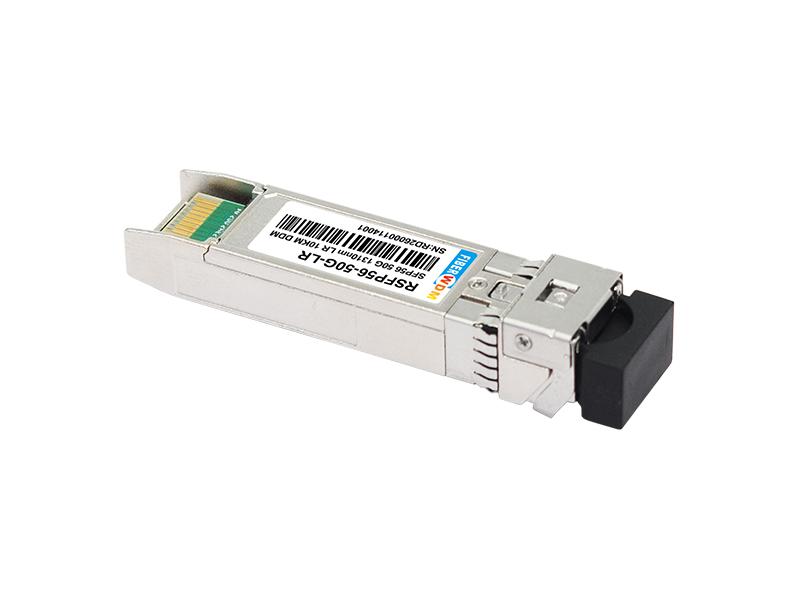

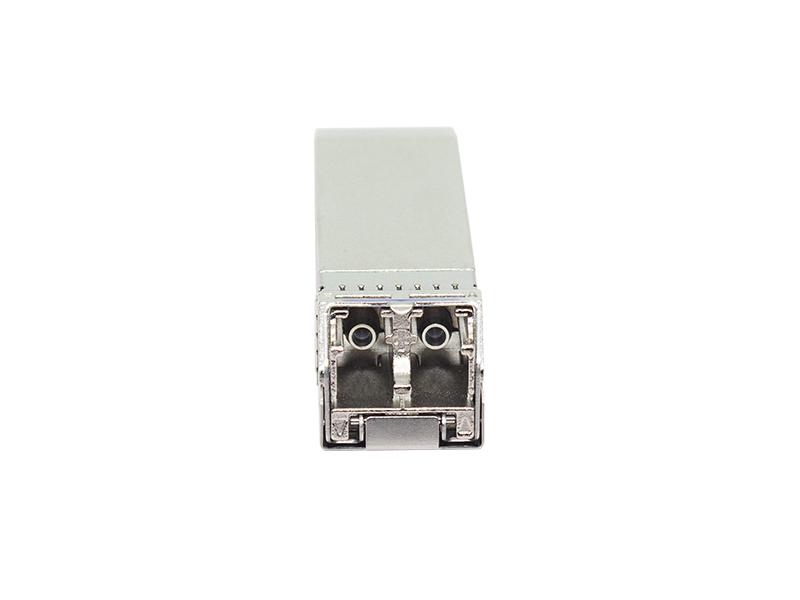

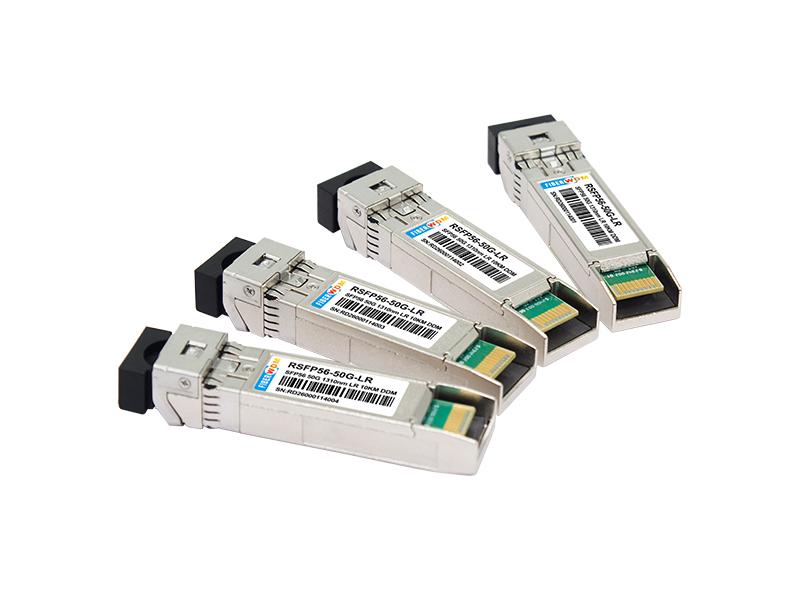

Transceptor SFP56 50G 1310 nm LR 10 KM DDM RSFP56-50G-LR
DEFINICIÓN DE PUERTOS ÓPTICOS
| NO. | Parámetro | Símbolo | Unidad | Mín. | Típico. | Máx. | Nota |
| Transmisor | |||||||
| 3.1 | Longitud de onda central | la | Nuevo Méjico | 1295 | 1310 | 1325 | |
| 3.2 | Ancho espectral | -20dB | Nuevo Méjico | 1 | ||||
| 3.3 | Relación de supresión del modo lateral | SMSR | dB | 30 | |||
| 3.4 | Potencia de lanzamiento promedio | dBm | -4.5 | 4.2 | |||
| 3.5 | OMA_exterior | POMA | dBm | -1.5 | 4 | ||
| 3.6 | OMA_exterior - TDECQ | dBm | -2.9 | 26.5625Gbd_PAM4 | |||
| 3.7 | Cierre del transmisor y del ojo de dispersión para PAM4 (TDECQ) | dB | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.8 | TDECQ-10log10(Ceq) | dB | 3.2 | 26.5625Gbd_PAM4 | |||
| 3.9 | Transmisor y dispersión (TDP) | dB | 2.7 |
25.78125Gbd_NRZ ,10.3125Gbd_NRZ |
|||
| 3.10 | Potencia de lanzamiento promedio del transmisor apagado | dBm | -30 | ||||
| 3.11 | Tasa de extinción | Sala de emergencias | dB | 3.5 | |||
| 3.12 | Tolerancia a la pérdida de retorno óptico | dB | 15.6 | ||||
| 3.13 | RIN15.6OMA | dBm | -132 | ||||
| 3.14 | Reflectancia del transmisor | dB | -26 | ||||
| Receptor | |||||||
| 3.15 | Longitud de onda central | la | Nuevo Méjico | 1295 | 1325 | ||
| 3.16 | Umbral de daño | dBm | 5.2 | ||||
| 3.17 | Potencia de recepción promedio | dBm | -10.8 | 4.2 | |||
| 3.18 | Potencia del receptor (OMA) | dBm | 4 | ||||
| 3.19 | Sensibilidad del receptor (OMA) | POMA | dBm | -8.4 | 1 | ||
| monitor sin energía RX | dBm | -40 | |||||
| 3.20 | Afirmar LOS | LOSA | dBm | -30 | |||
| 3.21 | Des-afirmar LOS | LOSD | dBm | -14 | |||
| 3.22 | Histéresis LOS | dB | 0.5 | ||||
Nota: Medido con 26,5625 Gbd PAM4, PRBS31Q, ER≥3,5 dB, BER<2,4E-4
DEFINICIÓN DE PUERTOS ELÉCTRICOS
| Parámetro | Símbolo | Unidad | Mín. | Típico. | Máx. |
| Voltaje de suministro | VCC | V | 3.14 | 3.3 | 3.46 |
| Consumo de energía | PAG | O | 2.0 | ||
| Transmisor | |||||
| Impedancia diferencial de entrada | RIN | Ω | 100 | ||
| Oscilación de entrada de datos de un solo extremo | Número de identificación del vehículo (VIN) | mVp-p | 100 | 450 | |
| Voltaje de desactivación de transmisión | VDIS | V | 2 | VCCHOST | |
| Voltaje de habilitación de transmisión | VEN | V | VEE | VEE+0.8 | |
| Voltaje de confirmación de falla de transmisión | VFA | V | 2.2 | VCCHOST | |
| Voltaje de desactivación de falla de transmisión | VFDA | V | VEE | VEE+0,4 | |
| Receptor | |||||
| Salida de datos de un solo extremo oscilante | Vídeo a la carta | mVp-p | 225 | 450 | |
| Falla LOS | VLOSFT | V | 2.2 | VCCHOST | |
| LOS Normal | VLOSNR | V | VEE | VEE+0,4 | |

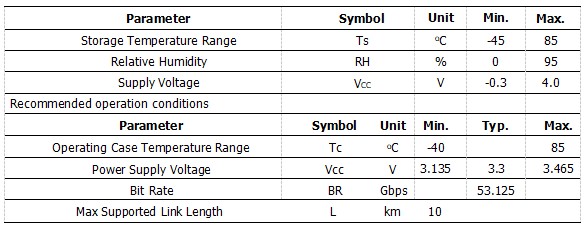

CALIFICACIONES MÁXIMAS ABSOLUTAS
Condiciones de almacenamiento recomendadas

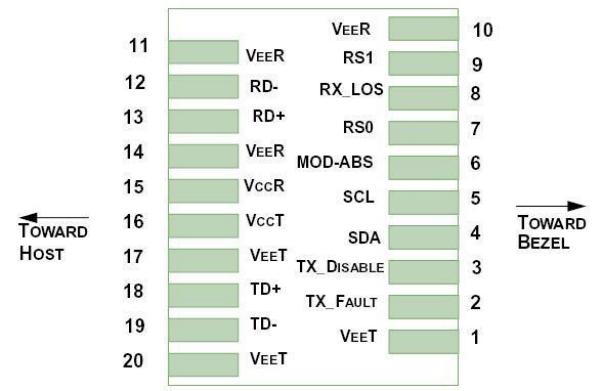

DEFINICIONES DE FUNCIONES DE PIN
| N.º de pin | Símbolo | Lógica | Descripción |
| 1,17,20 | VeeT | Conectado a la tierra de señal en la placa host. | |
| 2 | Falla de TX | Salida LVTTL | Salida de falla del transmisor del módulo |
| 3 |
Desactivar TX |
Entrada LVTTL | Control de desactivación del transmisor del módulo |
| 4 | Adventista del Séptimo Día |
Entrada/Salida LVTTL |
Datos de la interfaz serial de 2 cables |
| 5 | SCL | Entrada/Salida LVTTL | Reloj de interfaz serial de 2 cables |
| 6 | MOD-ABS | Módulo ausente (conectado a tierra del módulo) | |
| 7 | RS0 | Entrada LVTTL | Selección de velocidad 0 (Rx): Baja = Derivación de CDR; Alta = Selección de CDR |
| 8 | LOS | Salida LVTTL | Pérdida de señal del receptor |
| 9 | RS1 | Entrada LVTTL | Selección de velocidad 1 (Tx): Baja = Derivación de CDR; Alta = Selección de CDR |
| 10,11,14 | Virar | Conectado a la tierra de señal en la placa host. | |
| 12 | RD- | Salida CML | Salida de datos invertida del receptor, acoplada y terminada internamente en CA. |
| 13 | RD+ | Salida CML | Salida de datos del receptor no invertida, acoplada y terminada internamente en CA. |
| 15 | VccR | Fuente de alimentación del receptor de 3,3 V | |
| 16 | VccT | Alimentación del transmisor de 3,3 V | |
| 18 | TD+ | Entrada CML | Entrada de datos del transmisor no invertida, acoplada y terminada internamente en CA. |
| 19 | TD- | Entrada CML | Entrada de datos invertida del transmisor, acoplada y terminada internamente con CA. |
Información del pedido
| N.º de pieza | Descripción |
| RSFP56-50G0-LR | SFP56 50G 1310nm LR 10KM DDM |

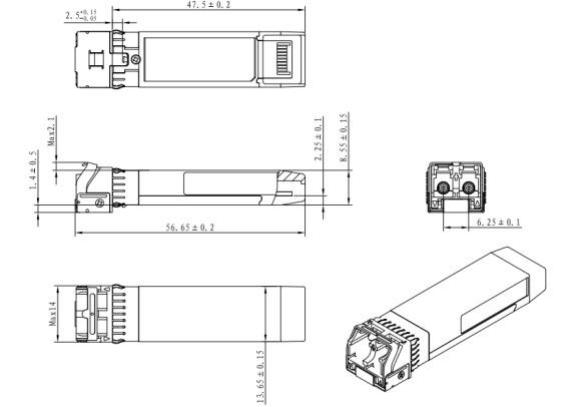

DIBUJOS MECÁNICOS
Estructura mecánica
CUMPLIMIENTO NORMATIVO
| Característica | Método de prueba | Actuación |
| Descarga electrostática (ESD) en los pines eléctricos | MIL-STD-883C Método 3015.7 | Clase 1 (> 1500 voltios) |
| Inmunidad a descargas electrostáticas (ESD) | Variación de la norma IEC 61000-4-2 | LV 4 (Descarga de aire: 15 KV; Descarga de contacto: 8 KV) |
|
Electromagnético Interferencia (EMI) |
CISPR22 ITE Clase B EN55022 Clase B Clase B de la FCC |
Cumple con los estándares |
| Inmunidad | IEC61000-4-3 Clase 2 EN55024 | Por lo general, no muestran ningún efecto medible de un campo de 3 V/m barrido de 80 a 1000 MHz aplicado al transceptor sin una carcasa de chasis. |
