200G QSFP-DD SR8 Transceiver
200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

200G QSFP-DD SR8

Características:

  • Velocidad de datos de hasta 28,05 Gbps por canal mediante modulación NRZ
  • Admite interfaz eléctrica 200GAUI-8
  • Matriz VCSEL de 850 nm integrada y matriz PD
  • Factor de forma QSFP-DD conectable en caliente
  • Compatible con MPO-16 APC o 2*MPO-12 UPC
  • Compatible con hardware QSFP-DD
  • Compatible con CMIS 4.0
  • Consumo máximo de energía 3,5 W
  • Fuente de alimentación única de 3,3 V
  • Temperatura de funcionamiento de la caja de 0 °C a 70 °C
  • Láser de clase 1
  • Cumple con RoHS
Pregunte ahora Descargar
  • Detalle del producto

200G QSFP-DD SR8 RQD-200GSR8

Calificaciones máximas absolutas

Parámetro

Símbolo

Mínimo

Máximo

Unidad

Temperatura de almacenamiento

TS

-40

85

ºC

Voltaje de la fuente de alimentación

VCC

-0.3

3.6 V

Voltaje de entrada de control

VI

-0.3

3.465

V

Humedad relativa (sin condensación)

RH

15 85 %

Condiciones de funcionamiento recomendadas

Parámetro

Símbolo

Mín.

Típico

Máx.

Unidad

Notas

Temperatura de la caja de funcionamiento

TOPR

70 °C

Voltaje de la fuente de alimentación

VCC

3.135

3.3

3.465

V

Consumo máximo de energía

Pmáx

3.5 O

Tasa de señalización por carril

SRL

1,25-

28.05

Gbps

1

Carga de salida de datos diferenciales Rx

100

Ohm

Distancia de funcionamiento (OM3)

70 metro

Distancia de funcionamiento (OM4)

100 metro

Notas:

1. Para una velocidad <25,78 Gb/s, el CDR debe estar en modo Bypass

Especificaciones ópticas del transmisor

Parámetro

Símbolo

Mín.

Típico

Máx.

Unidad

Longitud de onda central

λC

840

850 860 Nuevo Méjico

Ancho espectral RMS

∆λrms

0.6 Nuevo Méjico

Potencia de lanzamiento promedio, cada carril

AOPL

-6.4

3

dBm

Amplitud de modulación óptica (OMAouter), cada carril

TOMA

-6.4

3.5

dBm

Potencia de lanzamiento promedio del transmisor apagado, cada carril

Petimetre

-30

dBm

Relación de extinción, cada carril

Sala de emergencias

2

dB

Tolerancia a la pérdida de retorno óptico

-12

dB

Definición de máscara ocular del transmisor Definición de máscara ocular {X1, X2, X2, Y1, Y2, Y3}

{0,3,0,38,0,45,0,35,0,41,0,5}

Especificaciones ópticas del receptor

Parámetro

Símbolo

Mín.

Típico

Máximo

Unidad

Longitud de onda central

λC

840 860 Nuevo Méjico

Umbral de daño

3.4

dBm

Potencia de recepción promedio, cada carril

-10.3 2.4

dBm

Sensibilidad del receptor estresado (OMA)

SOMA

-5.2

dBm

Reflectancia del receptor

-12

dB

LOS Assert

LOSA

-30

dBm

LOS De-Afirmar

LOSD

-10.5

dBm

Histéresis LOS

PERDIDA

0.5

dB

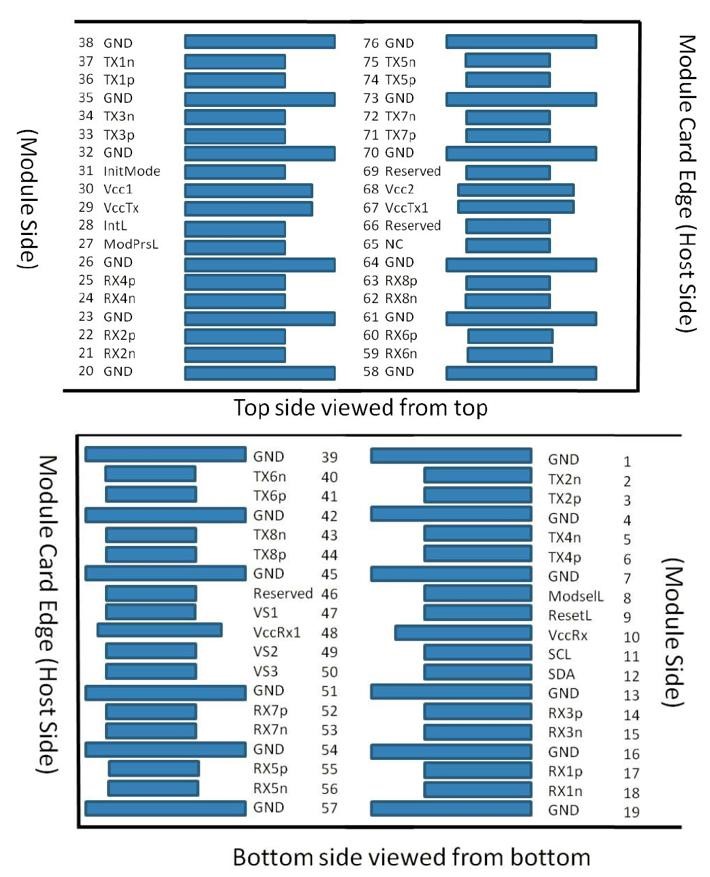

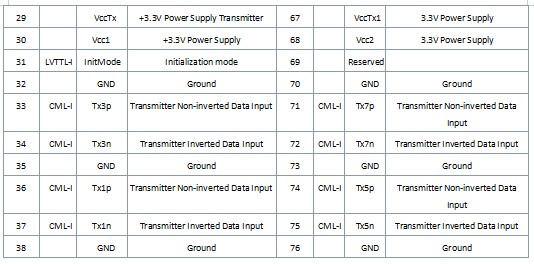

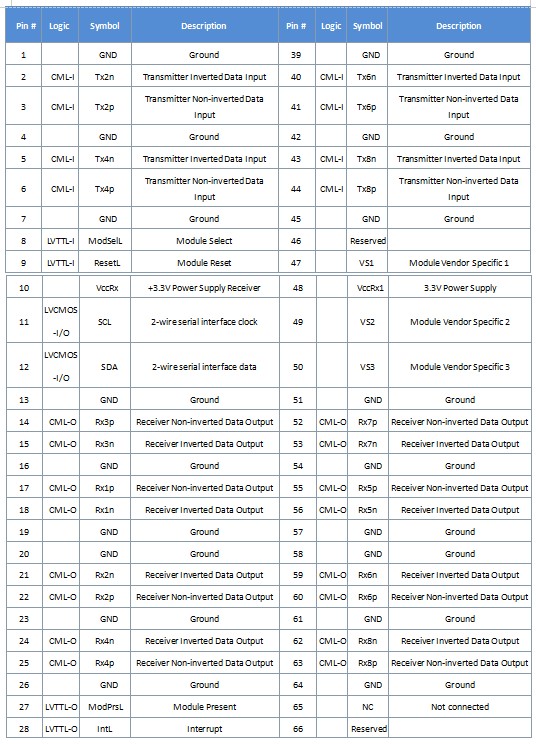

Definiciones de pines

200G QSFP-DD SR8 Transceiver

Figura 1 – Disposición del módulo

200G QSFP-DD SR8 Transceiver 200G QSFP-DD SR8 Transceiver

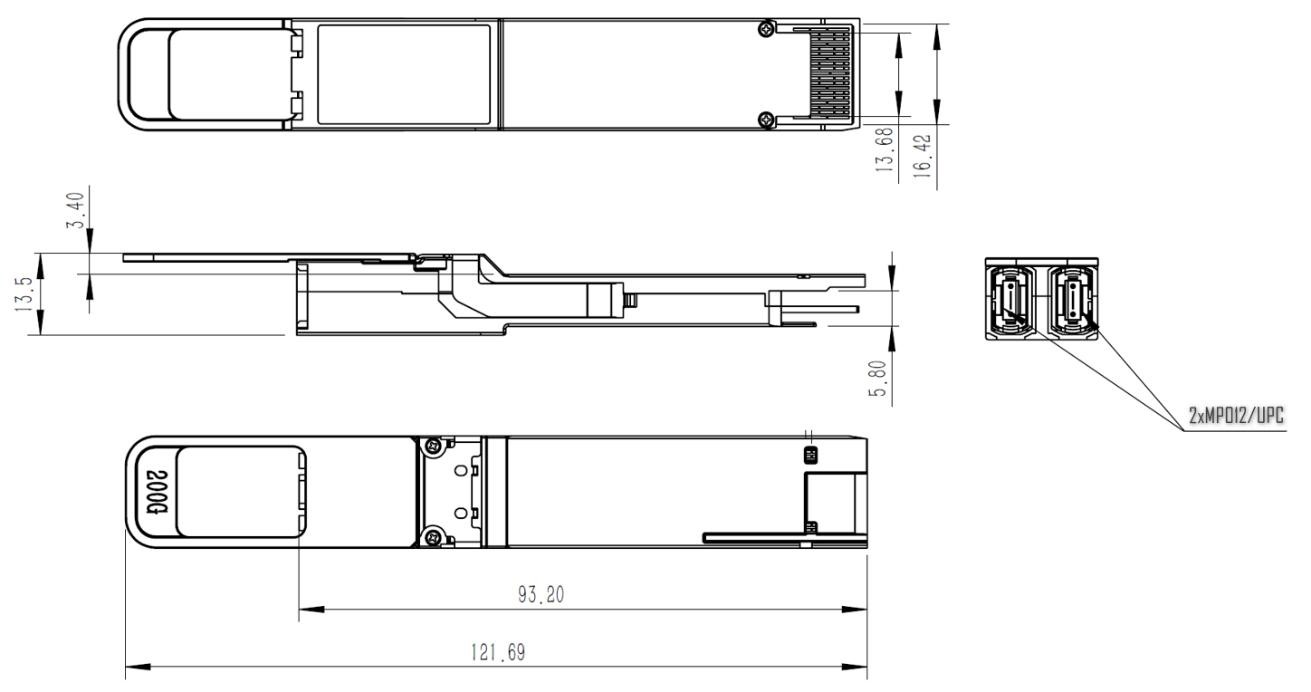

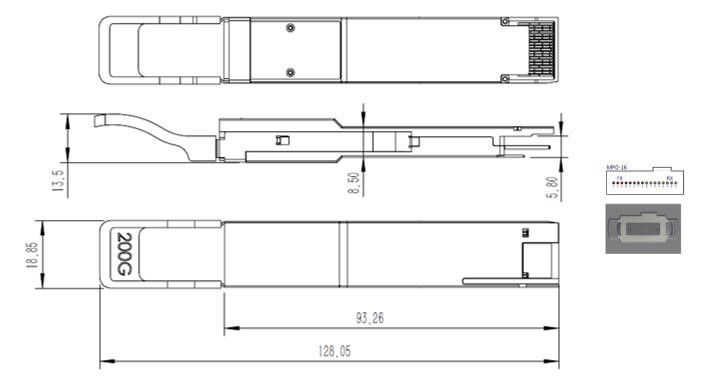

Dimensiones mecánicas

200G QSFP-DD SR8

Figura 2 – Dimensiones mecánicas del MPO16

200G QSFP-DD SR8

Figura 3 – Dimensiones mecánicas para 2*MPO12

Información de pedidos

Número de pieza

Descripción

RQD-200GSR8

200 Gb/s, QSFP-DD, 2*MPO12, UPC, MMF, 850 nm, SR8, hasta 100 m

200 Gb/s, QSFP-DD, MPO16, APC, MMF, 850 nm, SR8, hasta 100 m
