Rack 2U de 4 canales MPO A dispositivo LC dual

48 núcleos MPO a 48 LC/UPC

2*24 núcleos MPO a 24 LC/UPC

12 núcleos MPO a 12 LC/UPC

Bastidor 2U de 19 pulgadas


  • Detalle del producto

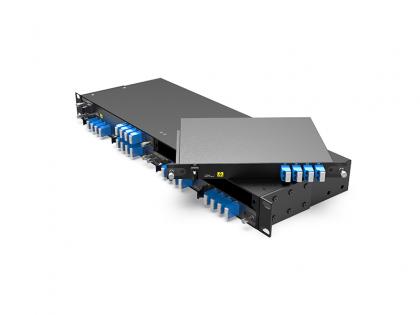

Rack 2U de 4 canales MPO A dispositivo LC dual

fibrawdm proporcionar 4 canales mpo a lc dispositivos rack 2U: un canal multimodo 48 núcleos MPO/UPC hembra a 48 conectores LC/UPC, y un multimodo 24 núcleos MPO/UPC hembra a 24 conectores LC/UPC, y un canal monomodo 24 núcleos MPO/UPC hembra a 24 conectores LC/UPC, y un canal monomodo 12 núcleos MPO/UPC hembra a 12 LC/APC en rack 2U.

panel de productos


4 canales MPO a dispositivos LC rack 2U


especificaciones del producto

parámetro

SM

MM

mpo/apc

lc/upc

mpo/upc

lc/upc

il (pérdida de inserción)

≤0.35db

≤0.15db

≤0.35db

≤0.15db

rl (pérdida de retorno)

≥45dB

≥50dB

≥25dB

≥35dB

tipo de fibra

smf-28e

om4

durabilidad (db)

≤0.2db (500 acoplamientos,por eia-455-21a)

resistencia a la tracción (db)

≤0.3db (máx. 66n)

temperatura de operacion

-20~+70℃

temperatura de almacenamiento

-40~+80℃

dimensiones (al x an x prof)

440 (largo) x 88 (alto) x 230 (ancho) mm

diagrama de conexion interna

12 núcleos MPO hembra

24 núcleos MPO hembra

48 núcleos MPO hembra


diagrama de conexión mpo TO lc/upc

mpo a doble LC


conector MPO

lc doble conector

mpo48-mm hembra

1-25

2-26

3-27

4-28

5-29

6-30

7-31

8-32

9-33

10-34

11-35

12-36

13-37

14-38

15-39

16-40

17-41

18-42

19-43

20-44

21-45

22-46

23-47

24-48

mpo24-mm hembra

1-13

2-14

3-15

4-16

5-17

6-18

7-19

8-20

9-21

10-22

11-23

12-24

mpo24-sm hembra

1-13

2-14

3-15

4-16

5-17

6-18

7-19

8-20

9-21

10-22

11-23

12-24

mpo12-sm hembra

1-12

2-11

3-10

4-9

5-8

6-7
