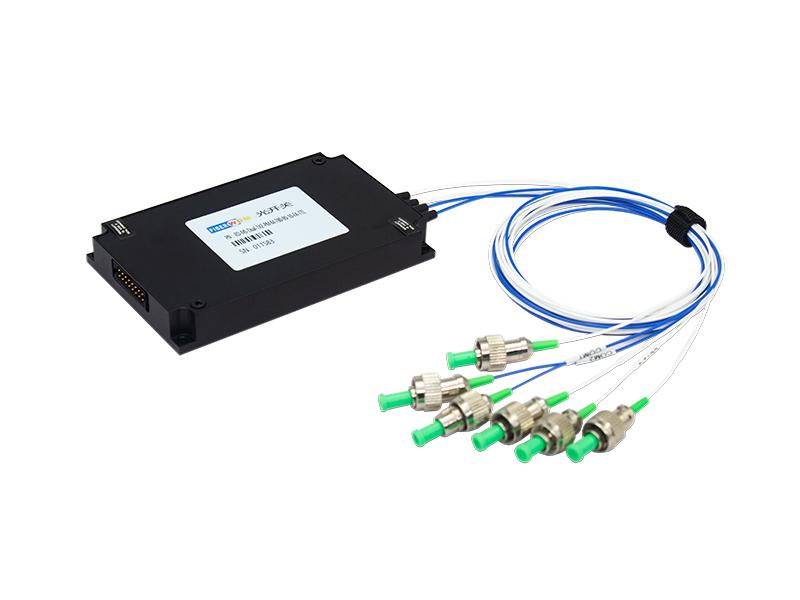

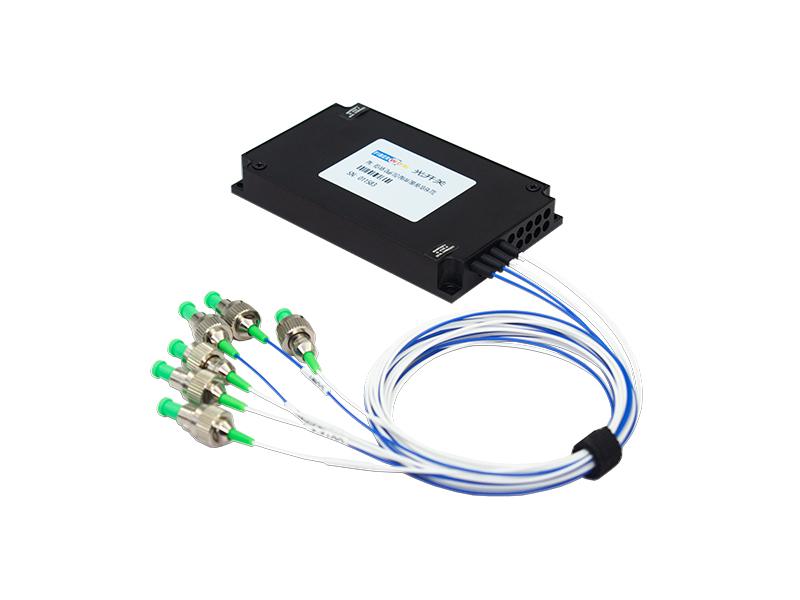

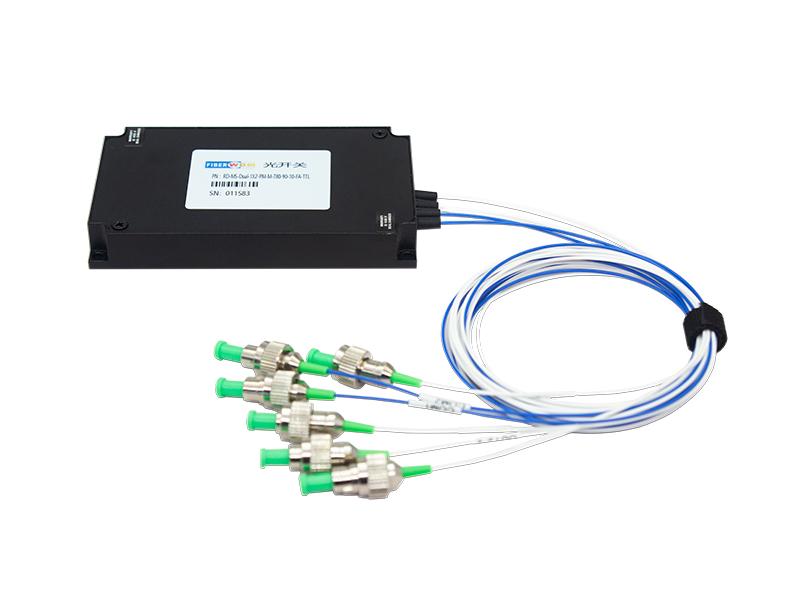

RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL Interruptor óptico MEMS de fibra con mantenimiento de polarización PM Dual 1×2 es un interruptor óptico de fibra de alto rendimiento basado en la tecnología de Sistemas Microelectromecánicos (MEMS). Está diseñado específicamente para aplicaciones de comunicación por fibra óptica y detección que requieren un mantenimiento estricto del estado de polarización. Con una arquitectura avanzada de accionamiento de microespejo, ofrece una pérdida de inserción ultrabaja, una alta relación de extinción, una velocidad de conmutación rápida y una fiabilidad excepcional. Se utiliza ampliamente en sistemas de detección por fibra óptica, medición óptica de precisión, microscopía de escaneo láser, monitorización de Redes de Bragg en fibra (FBG), conmutación de rutas ópticas sensibles a la polarización y otras aplicaciones exigentes.
Interruptor Dual 1x2 MEMS (Módulo)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
Interruptor óptico MEMS Dual 1X2 PM (mantenimiento de polarización), PM780, tubo suelto de 0.9mm
tuboFibra, FC/APC, conexión de control TTL, 90x55x12mm
Aplicaciones
Condiciones ambientales
| Parámetros | Unidad | Mín | Máx |
| Temperatura de almacenamiento | ℃ | -40 | 85 |
| Humedad relativa de funcionamiento | %RH | 5 | 95 |
| Temperatura de funcionamiento | ℃ | -5 | 70 |
| Nivel ESD (HBM) | V | 500 | |
| Manejo máximo de potencia | mw | 500 |
| Parámetros | Unidad | Especificación |
| Canales | CH | Dual 1x2 |
| Longitud de onda de prueba | nm | 780 |
| Pérdida de inserción | dB | ≤2.0(con conector) |
| Pérdida de retorno | dB | ≥50 |
| relación de extinción | dB | ≥16dB |
| Repetibilidad | dB | 0.03dB máx. |
| Diafonía | dB | ≥50 |
| PDL | dB | ≤0.15 |
| TDL | dB | ≤0.3 |
| Tiempo de respuesta | ms | ≤20 |
| Durabilidad | Ciclo | ≥1×109 |
| Voltaje de accionamiento(máx.) | V | 5~12 |
| Tipo de control |
Compatibilidad TTL (puerto paralelo/serie) Los dos interruptores se controlan en el mismo canal |
|
Notas:
1. La pérdida se basa en los resultados de la prueba a 23℃.
2. La repetibilidad se define después de 100 ciclos.
Definición de pines:
| Número de pin |
Asignación de pines |
Tipo de señal | Descripción |
| 1 | D0 | Entrada | Bit de datos (D0) (orden bajo) |
| 2 | D5 | Entrada | Bit de datos (D5) |
| 3 | VCC | Alimentación | Fuente de alimentación (CC 5V, 1.0A) |
| 4 | D7 | Entrada | Bit de datos (D7) (orden alto) |
| 5 | D6 | Entrada | Bit de datos (D6) |
| 6 | GND | Alimentación | GND |
| 7 | D4 | Entrada | Bit de datos (D4) |
| 8 | D1 | Entrada | Bit de datos (D1) |
| 9 | TXD | Salida | Transmisión de datos (nivel TTL) |
| 10 | RXD | Entrada | Recepción de datos (nivel TTL) |
| 11 | D2 | Entrada | Bit de datos (D2) |
| 12 | D3 | Entrada | Bit de datos (D3) |
| 13 | /BUSY | Salida |
El nivel bajo significa listo para reiniciar orecibir datos |
| 14 | /ALARM | Salida | El nivel alto significa error de funcionamiento |
| 15 | /STROBE | Entrada | Ejecución del bit de datos en el flanco descendente |
| 16 | /RESET | Entrada | El nivel bajo restablece al canal 0 |
Nota: Se utiliza Molex 87833-1620 para las interfaces eléctricas de estos módulos y se recomienda utilizar Molex 87568-1694 para los conectores del cliente.
Este módulo puede recibir señales de control mediante la interfaz UART para habilitar mediciones automatizadas o supervisión en tiempo real.
(1). Este módulo solo puede ejecutar una instrucción a la vez. Normalmente, la siguiente instrucción solo puede introducirse después de que el programa devuelva el valor correspondiente.
(2) Utilice letras mayúsculas.
(3) En la operación práctica, los signos de ángulo "" se utilizan como delimitadores de inicio y fin respectivamente.
(4). El error de instrucción devuelve
Conjunto de instrucciones de control del programa
| Orden | Descripción | Ejemplo |
| Reiniciar módulo | Retorno exitoso: |
|
| Restablecer | Retorno exitoso: |
|
| Consultar información del módulo |
Retorno exitoso: |
|
|
Establecer o consultar la velocidad de baudios del puerto serie 1.x es 1~9, indicando respectivamente velocidades de baudios de 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 Retorno exitoso: |
Enviar: Retorno exitoso: Establece la velocidad de baudios del puerto serie del dispositivo en 19200 ¡La configuración tendrá efecto después de guardar y reiniciar! |
|
|
Selección del modo de funcionamiento x: Los valores son 0, 1, ?, 0 indica conmutación de control por bits de datos, 1 indica conmutación de control UART, ? indica consulta del modo de funcionamiento; Retorno exitoso: |
Enviar: Retorno exitoso: Indica que el módulo está configurado para la conmutación de control UART;
Enviar: Retorno exitoso: |
|
|
Establecer el canal actual xxx: El valor es 000~256, 000 significa canal 0, 256 significa canal 256; Retorno exitoso:
Nota: En el modo de conmutación de control por bits de datos, Enviar: Retorno: |
Enviar: Retorno correcto: |
|
|
Consultar el estado del canal Retorno correcto: |
Retorno: |
|
|
Guardar configuración Retorno correcto: |
Guardar la configuración, como guardar el estado del canal. |

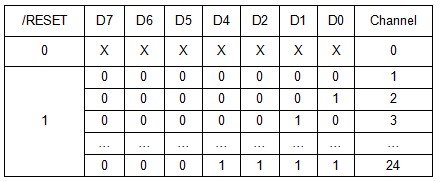

Tabla lógica de conmutación de bits de datos

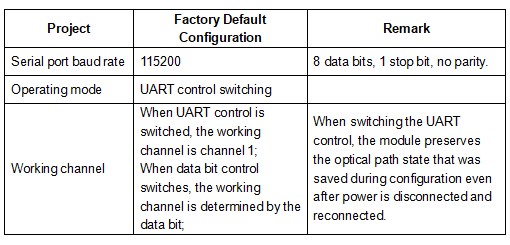

Configuración predeterminada de fábrica

PCBA: D3-1 V56

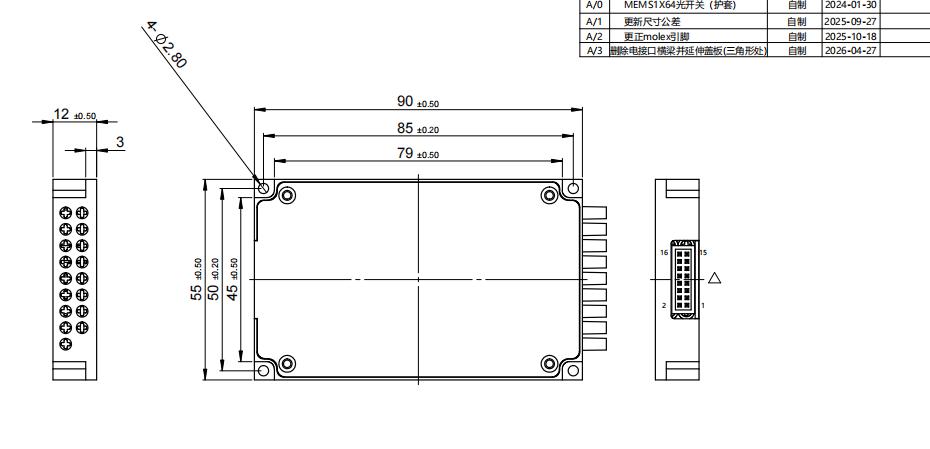

Requisito mecánico (Unidades: mm)

| Parámetros | Especificación |
| Tipo de fibra | PM780,tubo holgado de 0,9 mm |
| Longitud/tolerancia de la fibra | 1+/-0,05 m(sin conector) |
| Conector | FC/APC |
| Marcado de canal PM780,tubo holgado de 0,9 mm |
Tubo blanco numerado con fuente negra, Entrada--COM1,COM2 Salida-- OUT1-1,OUT1-2,OUT2-1,OUT2-2 |
